Módulo de cámara de imagen térmica IR de onda larga Waveshare, 80 × 62 píxeles, 45 ° FOV, disponible con cabezal GPIO de 40 pines o puerto tipo C

Matriz IR de 80 × 62 píxeles

Tamaño pequeño| Sin contacto| Detección de movimiento

Esta es una cámara de imágenes térmicas IR de onda larga que adopta la tecnología híbrida de microbolómetro y píxeles termopila y cuenta con píxeles de matriz de 80x62.Detectará la distribución por infrarrojos de objetos en el campo de visión, convertirá los datos en temperatura superficial de los objetos mediante cálculo y luego generará imágenes térmicas para una fácil integración en diversas aplicaciones de control industrial o inteligente.

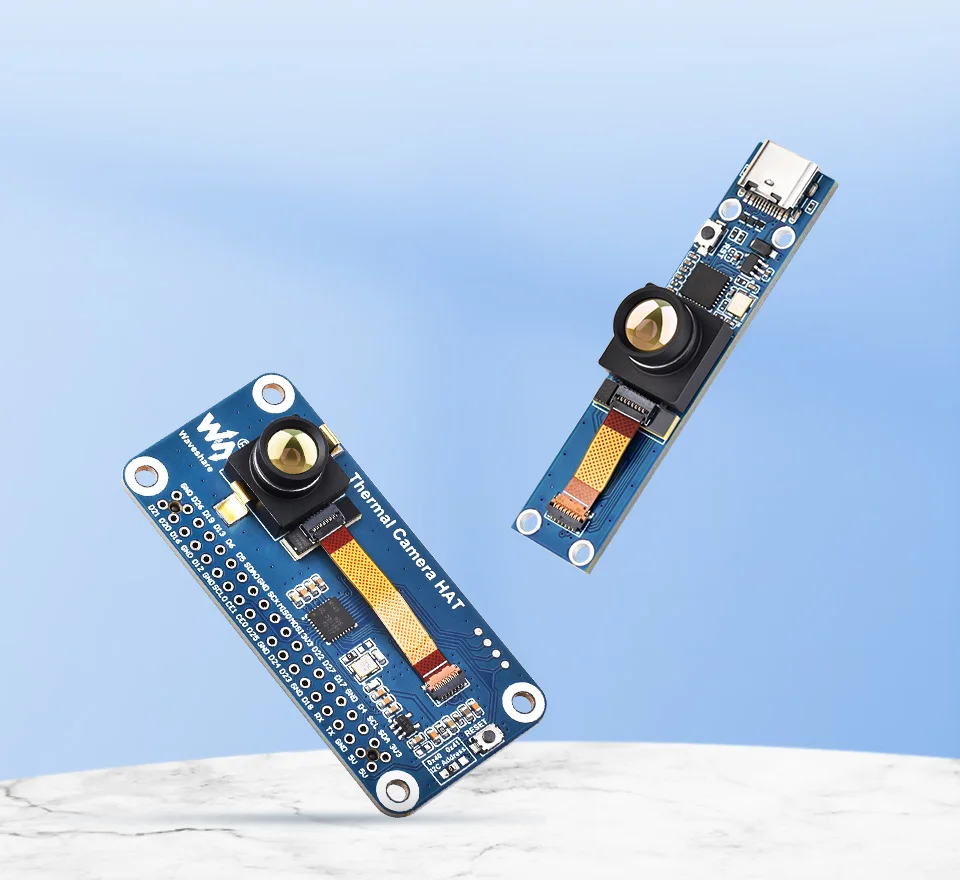

Proporciona dos opciones de versión: cámara térmica HAT con conector GPIO Raspberry Pi 40PIN y cámara térmica USB con puerto tipo C.

Las características clave incluyen:

• Adopta la tecnología híbrida de microbolómetro y termopila, matriz de píxeles de 80x62

• Funcionamiento continuo y transmisión de vídeo de imágenes térmicas gracias al diseño sin obturador

• Diferencia de temperatura equivalente al ruido (NETD) Frecuencia de actualización de 150 mK RMS a 1 Hz

• Salida de flujo de vídeo de imágenes térmicas de hasta 25 FPS (máx.)

• Viene con recursos y manuales en línea (demo Python para Raspberry Pi, computadora host Android/Windows y manual de usuario, etc.)

Aplicaciones principales:

• Monitoreo en línea de temperatura sin contacto a largo plazo de alta precisión

• Dispositivos de imágenes térmicas IR, termómetros IR

• Hogar inteligente, edificio inteligente, iluminación inteligente.

• Control de temperatura industrial, seguridad y protección, detección de intrusiones/movimiento.

• Análisis térmico de objetivos pequeños, análisis de tendencia térmica y soluciones

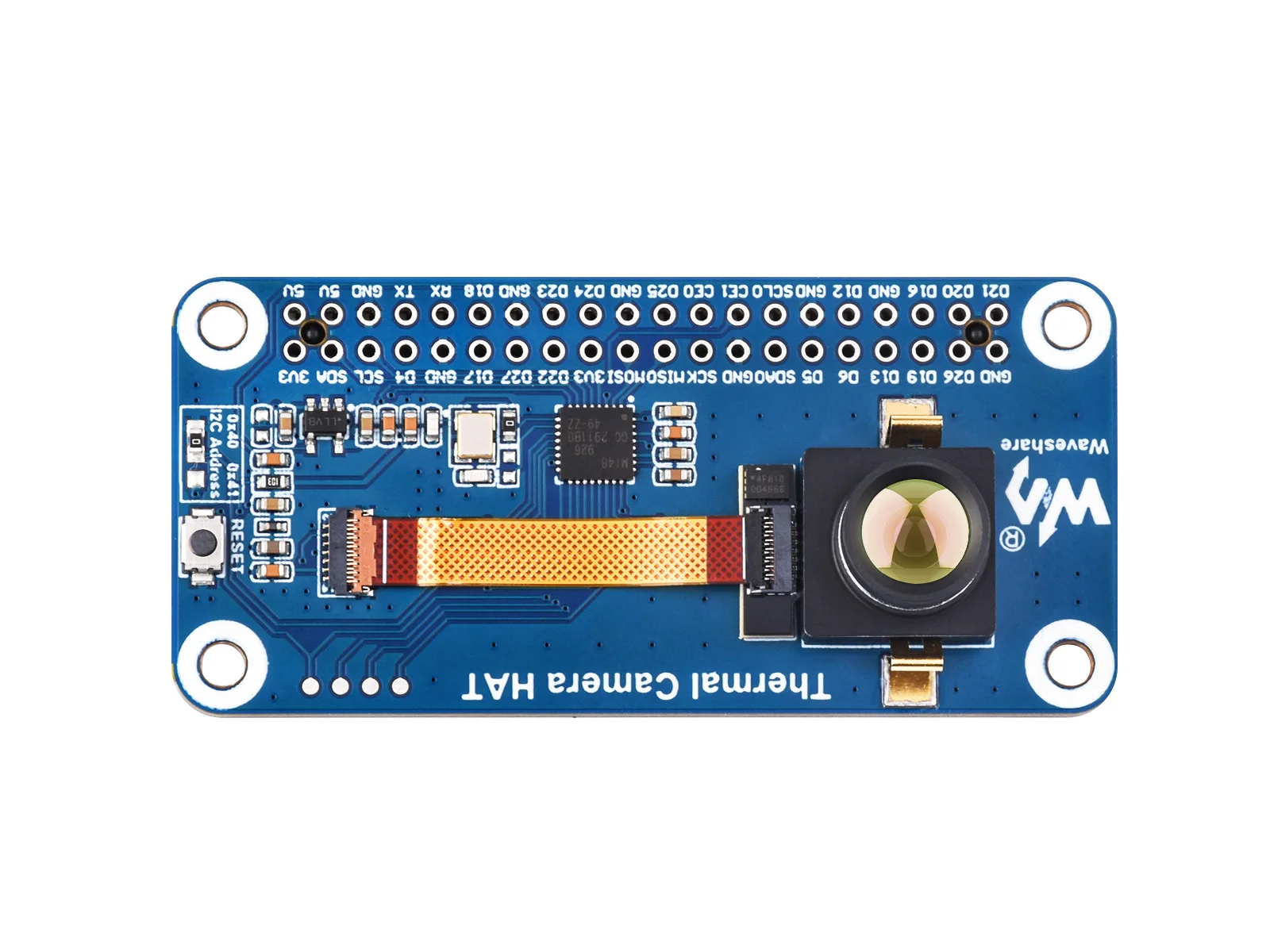

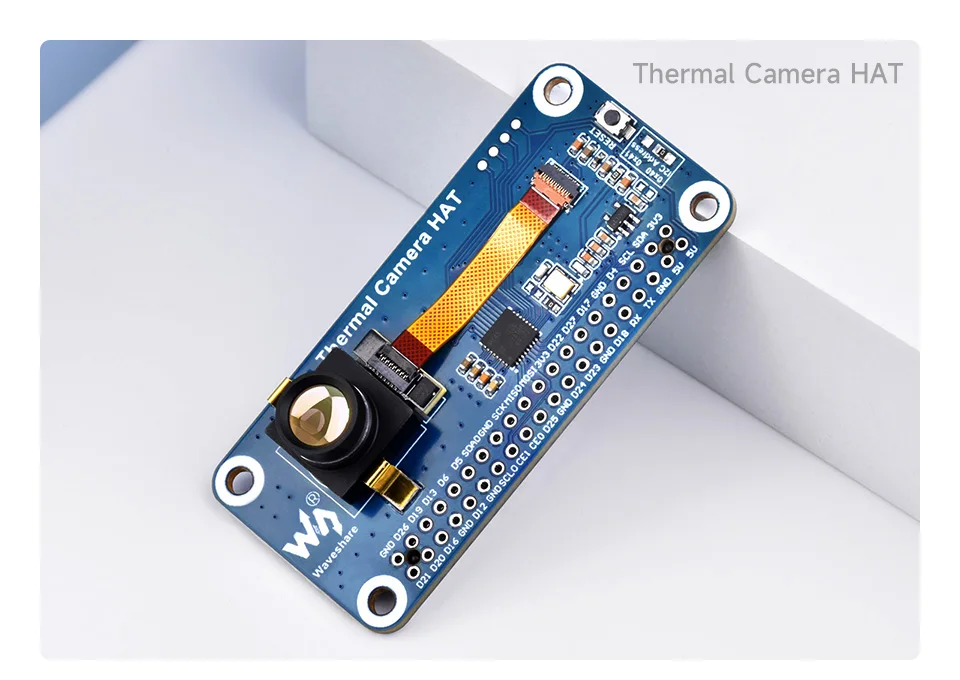

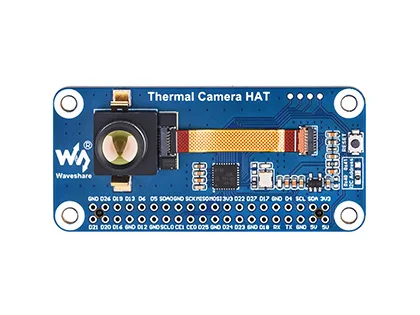

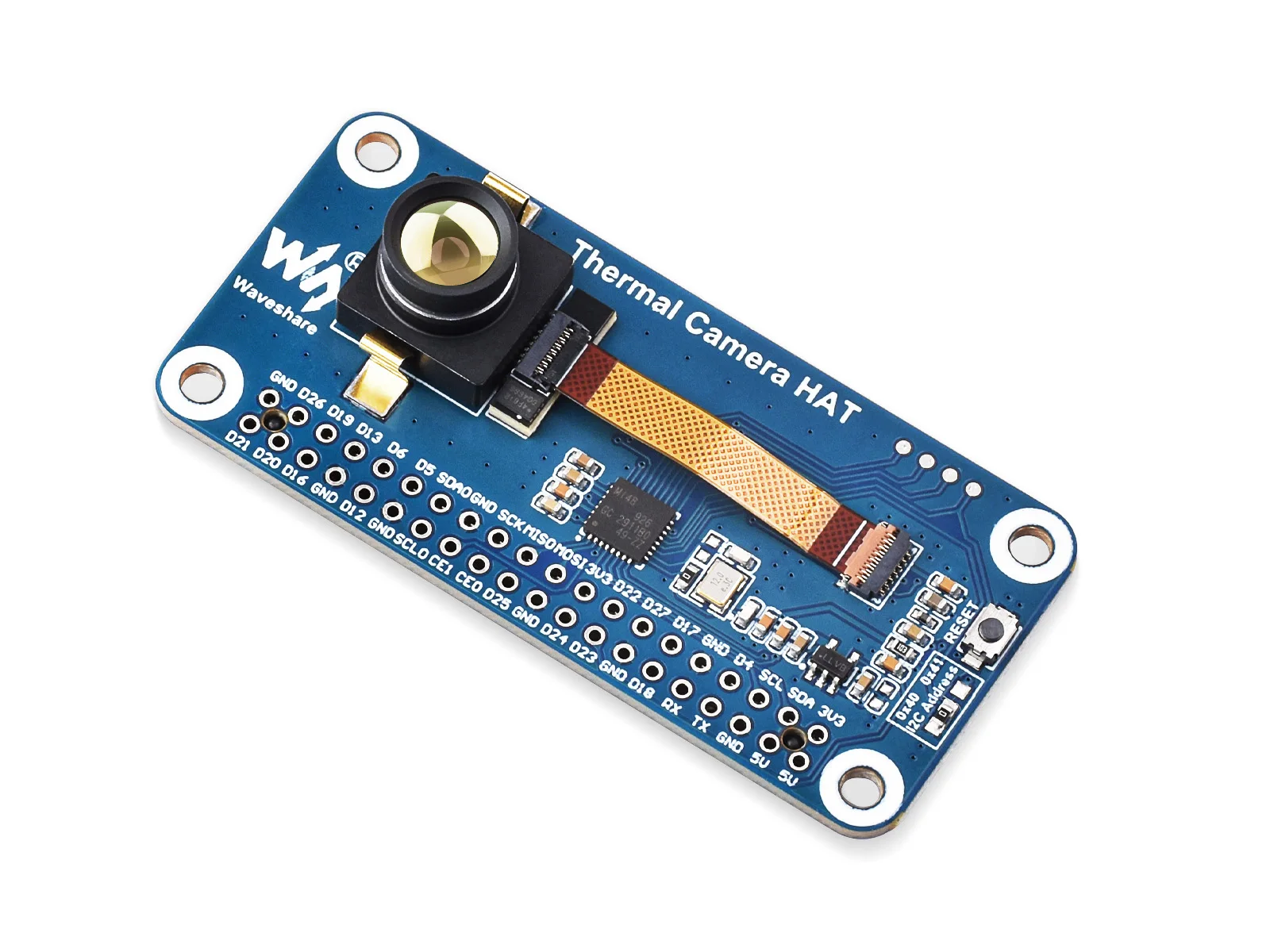

SOMBRERO de cámara térmica
Conector GPIO de 40 pines integrado

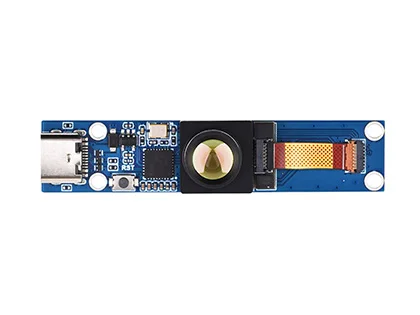

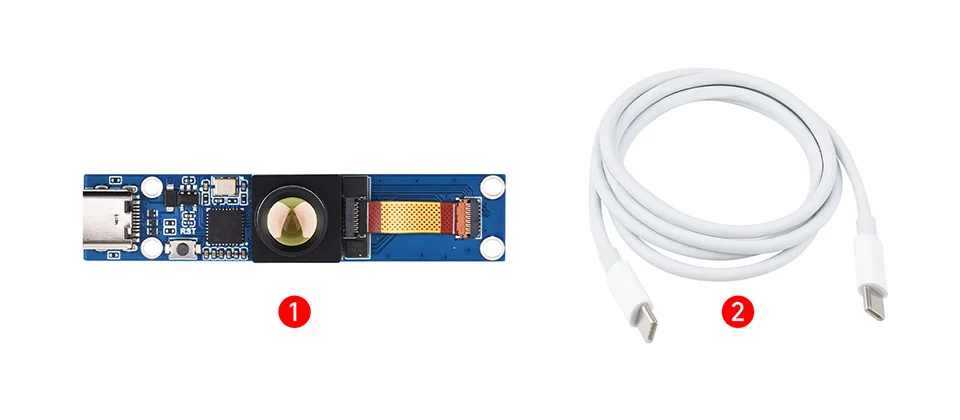

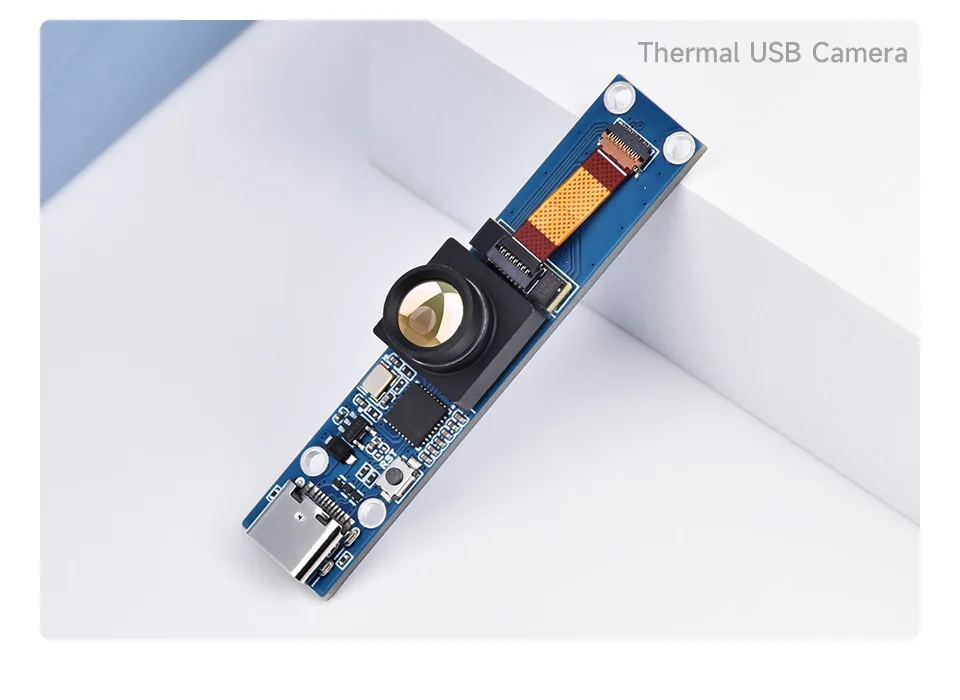

Cámara USB térmica
Conector tipo C integrado

FUENTE DE ENERGÍA

5V

CORRIENTE DE OPERACIÓN

61 mA a 5 V

RANGO DE GARANTÍA

8~14μm

TEMPERATURA DE OPERACIÓN

-20~85℃

TEMPERATURA DE OBJETIVO

-20~400℃

TASA DE REFRESH

25 FPS (máx.)

FOV

45°(H)×45°(V)

RUIDO EQUIVADO
DIFERENCIA DE TEMPERATURA

150mK

MEDICIÓN ACCTRACIA

±2℃ (temperatura ambiente.10~70℃)

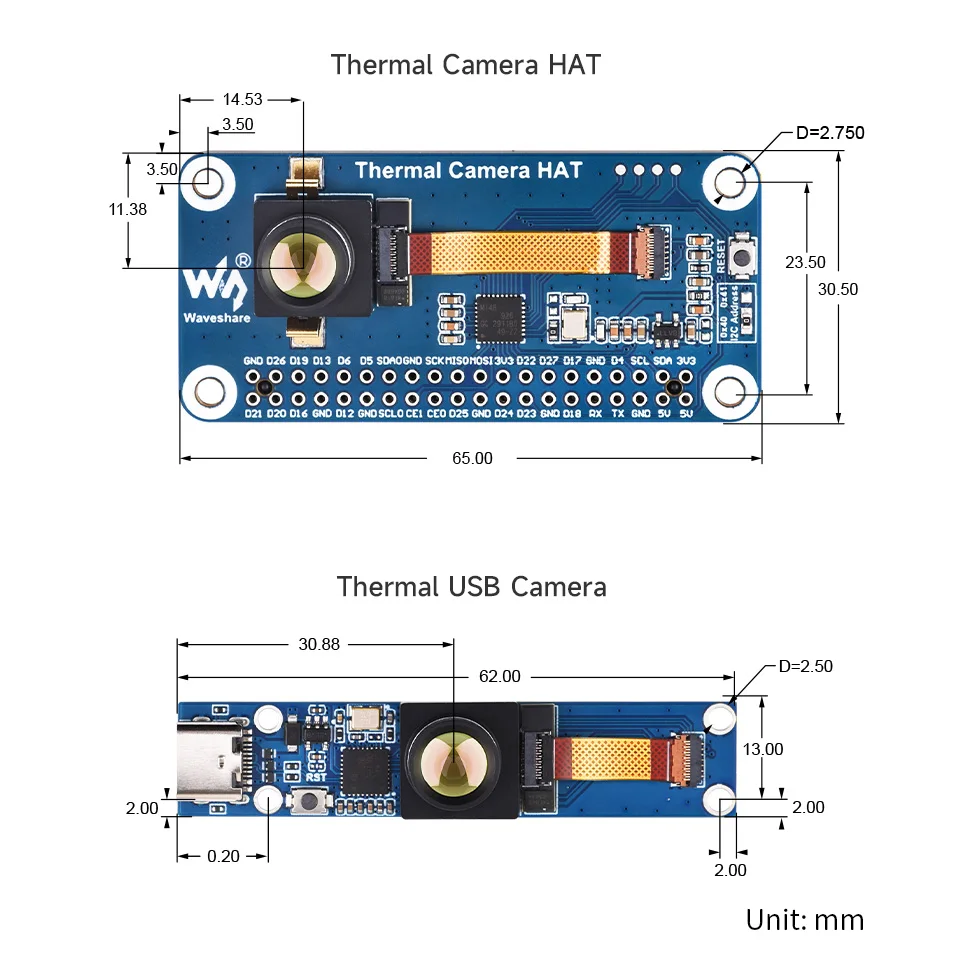

DIMENSIONES

SOMBRERO de cámara térmica: 66,0 × 30,5 mm
Cámara térmica USB: 62,0 × 13,0 mm

Compatible con placas Raspberry Pi

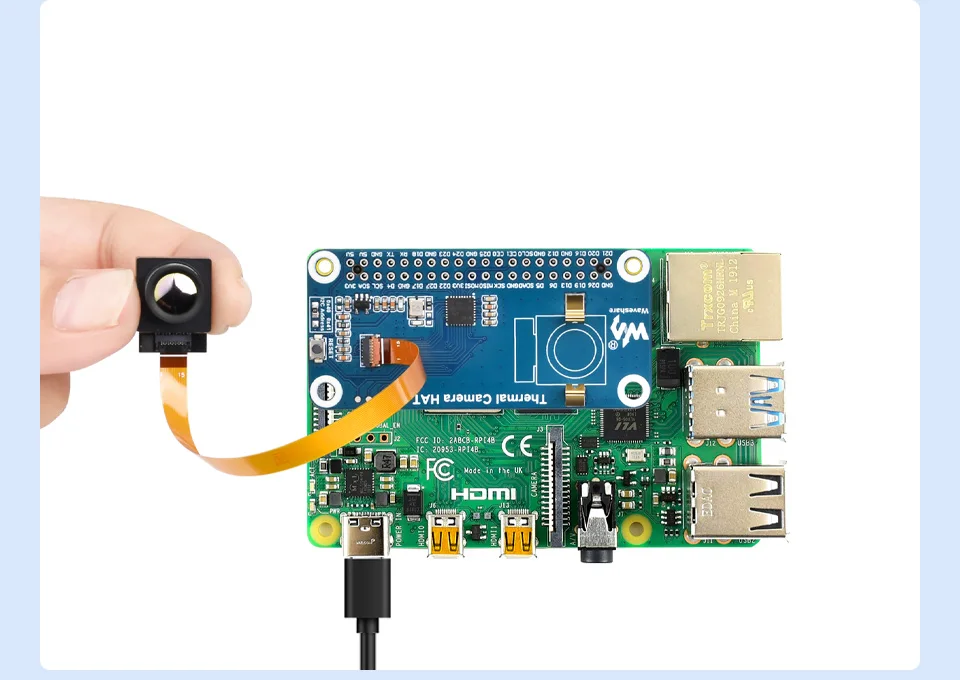

Conéctese a Raspberry Pi 4B, extendiendo la cámara con el cable FPC

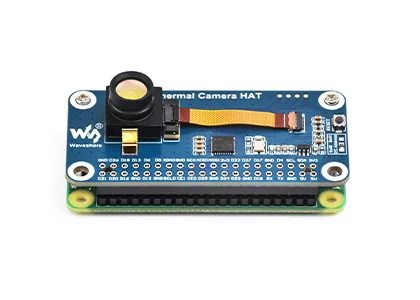

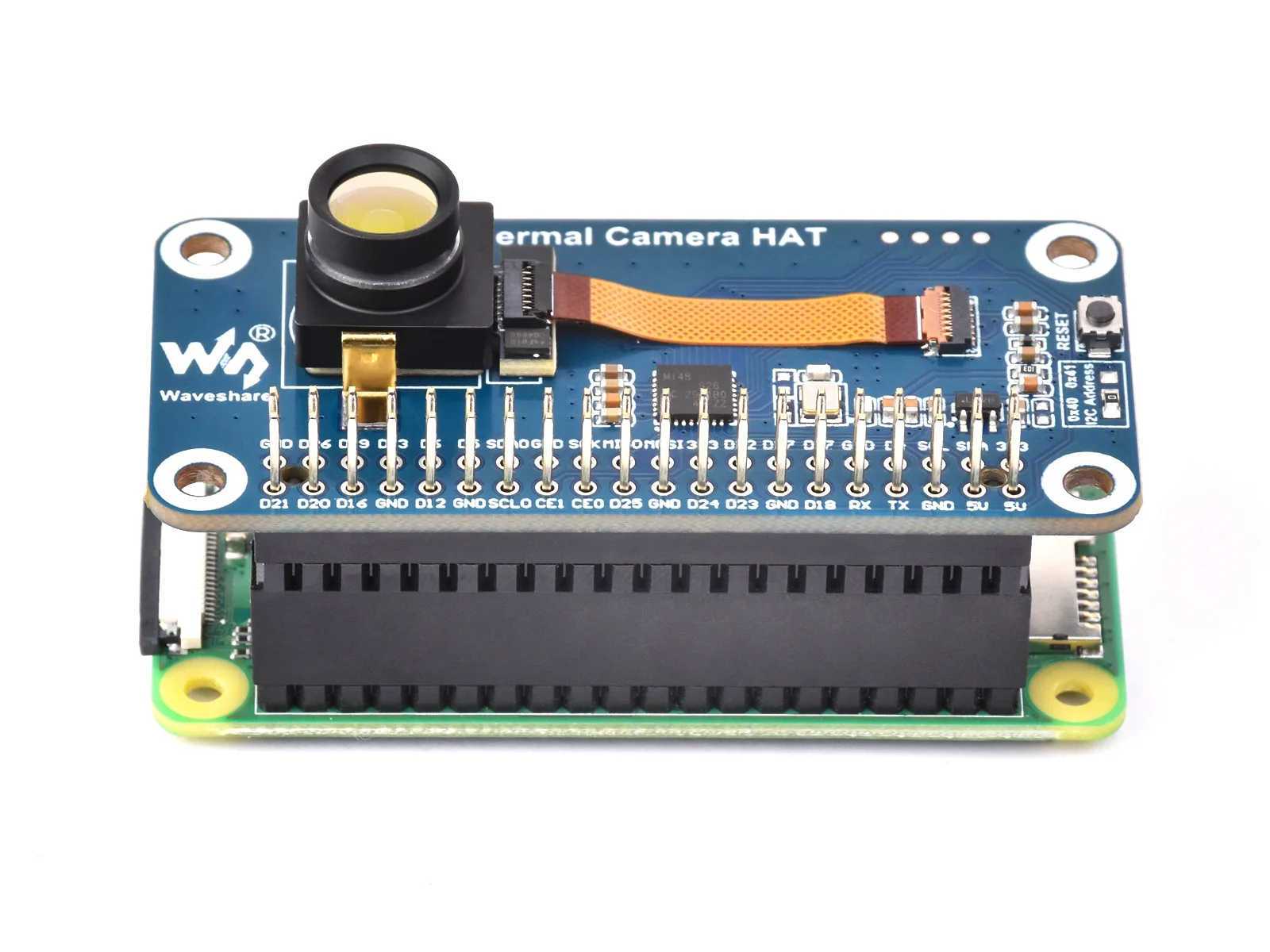

Conéctese directamente a Raspberry Pi ZERO

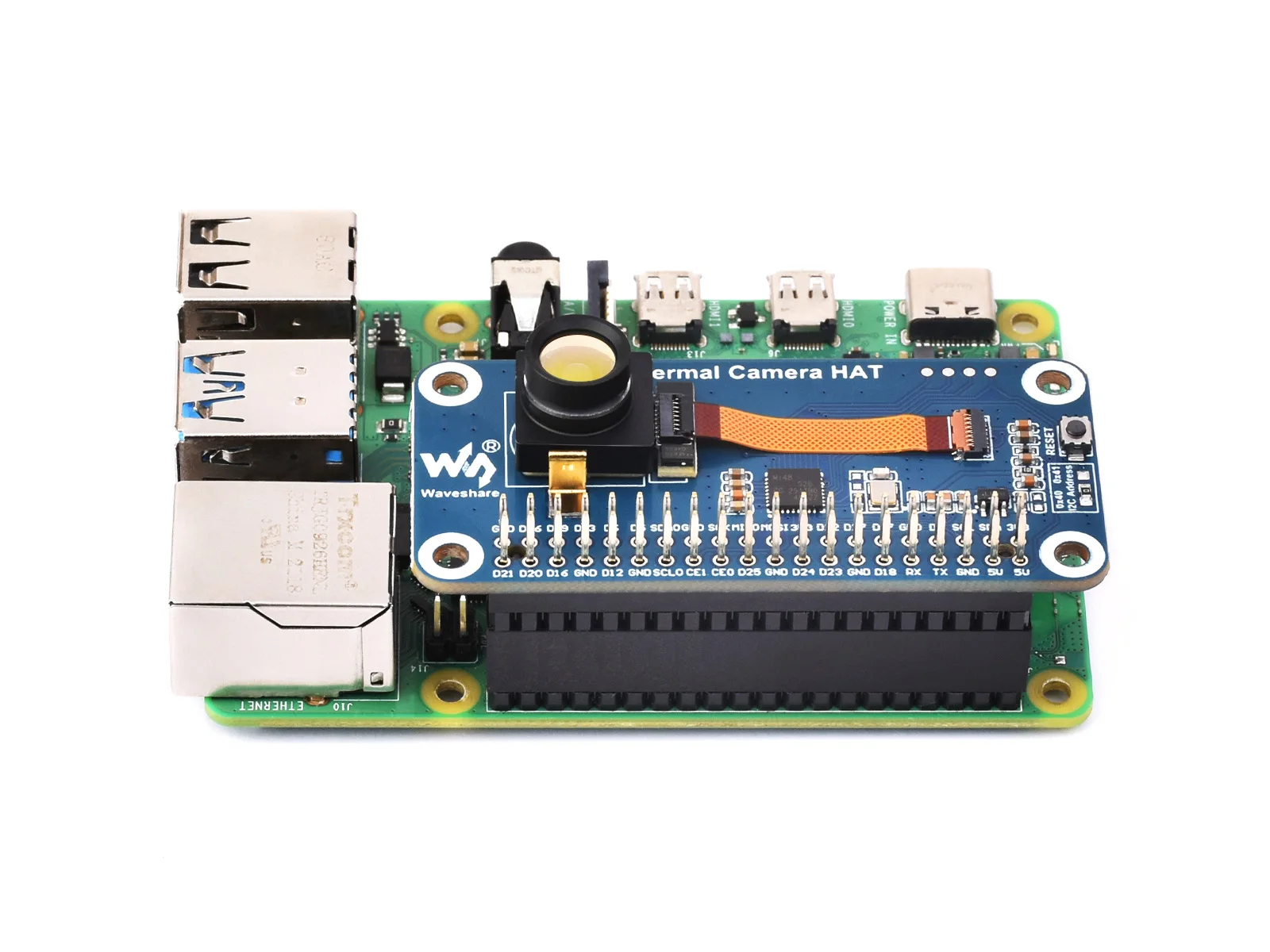

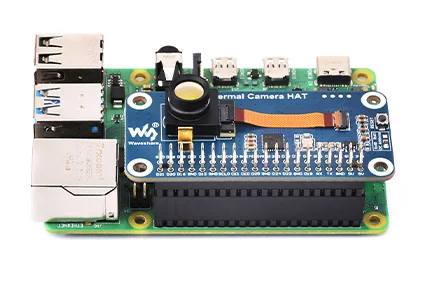

Conéctese directamente a Raspberry Pi 4B

Compatible con PC con Windows, teléfono Android, etc.

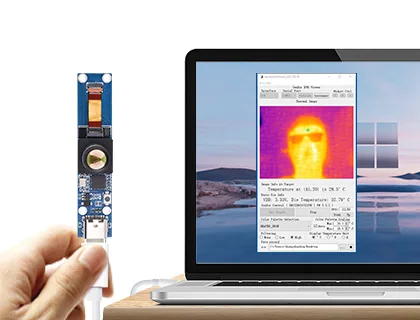

Conectarse a la PC

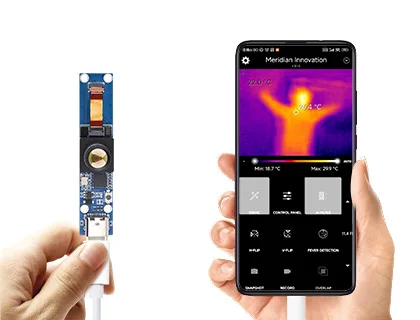

Conéctese al teléfono Android

*Solo como referencia, las placas Raspberry Pi y los hosts anteriores NO están incluidos
