Descripción
Descripción

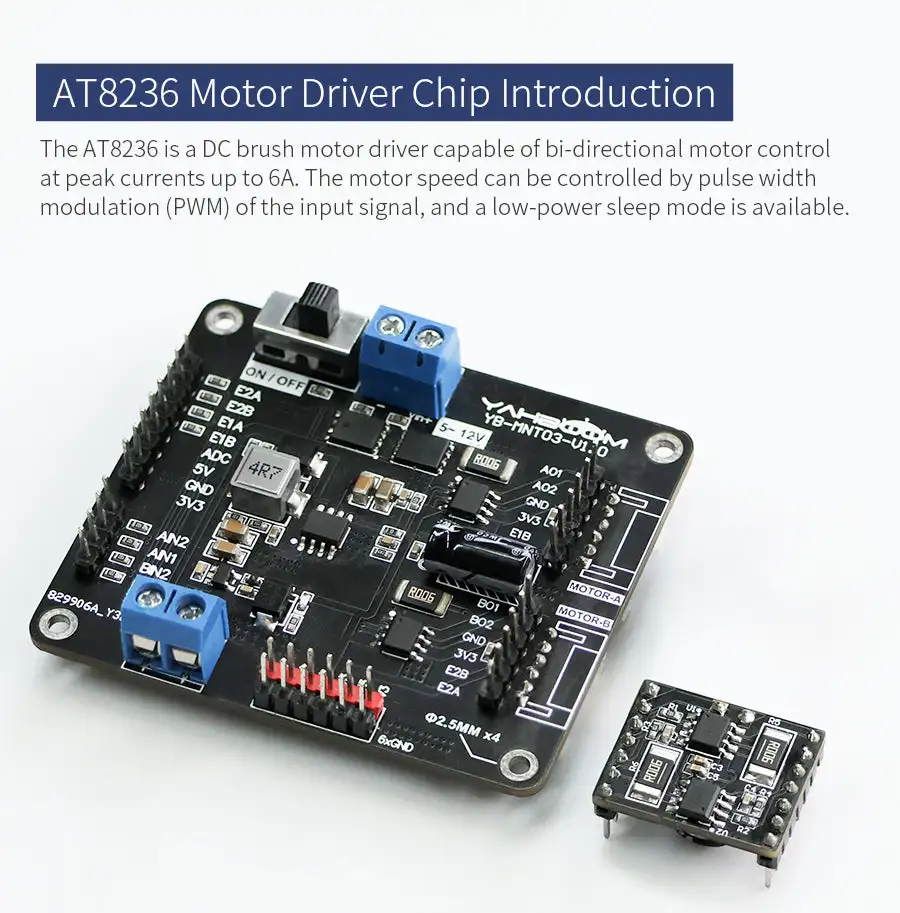

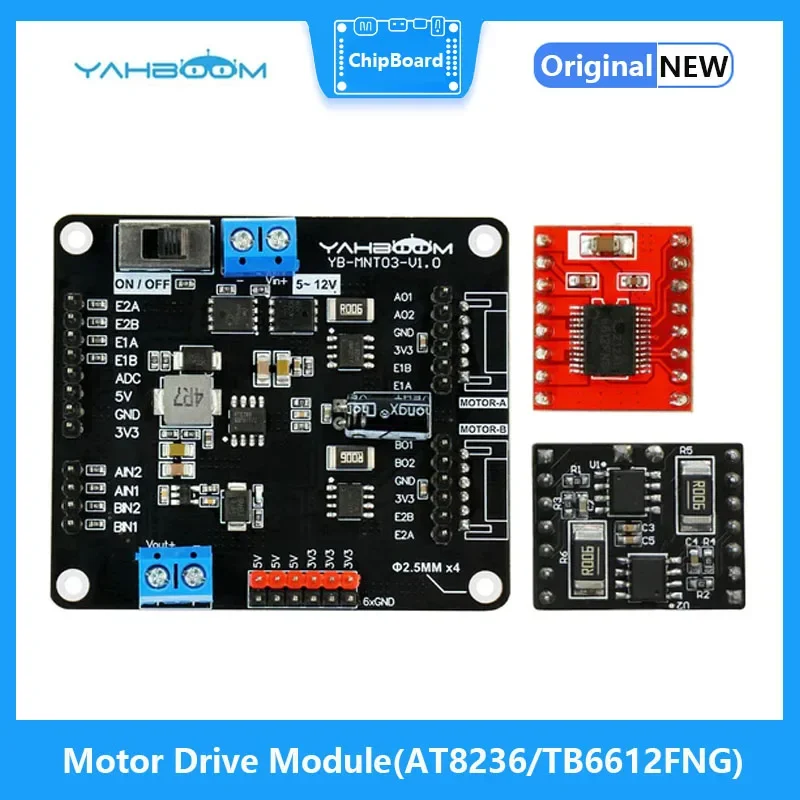

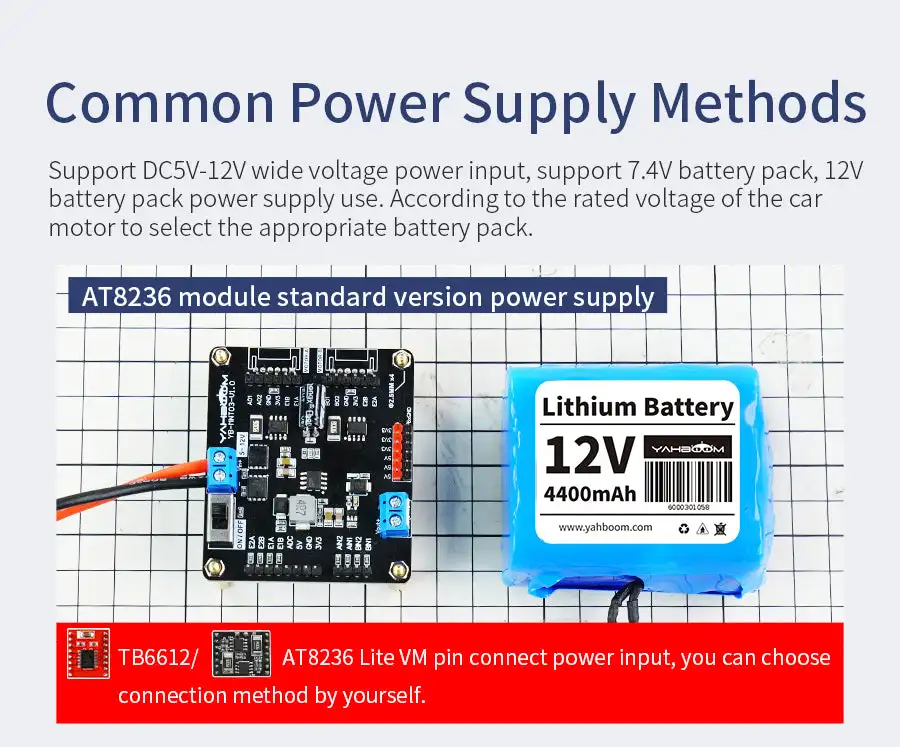

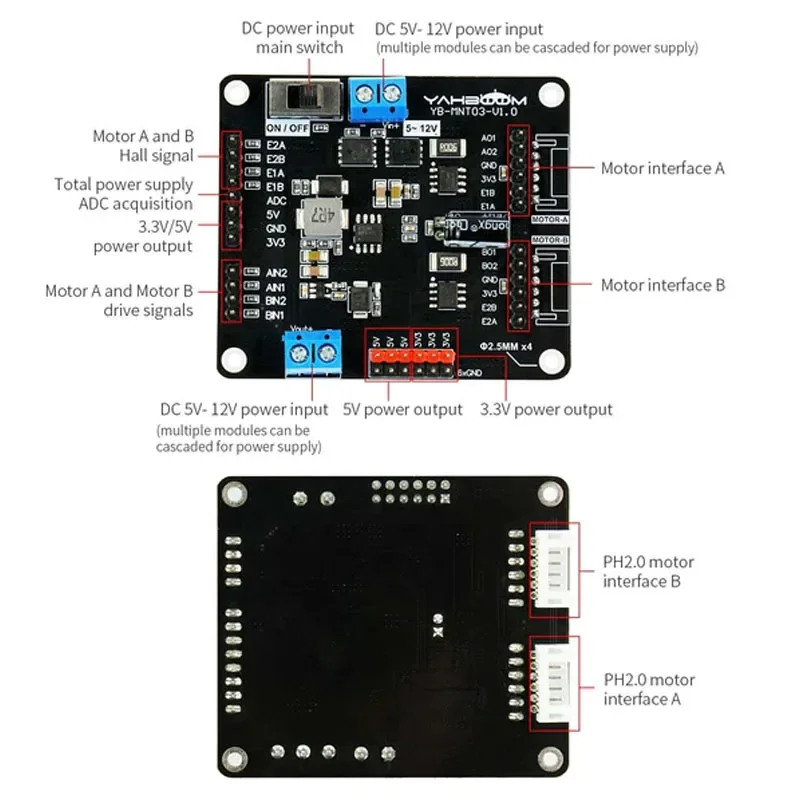

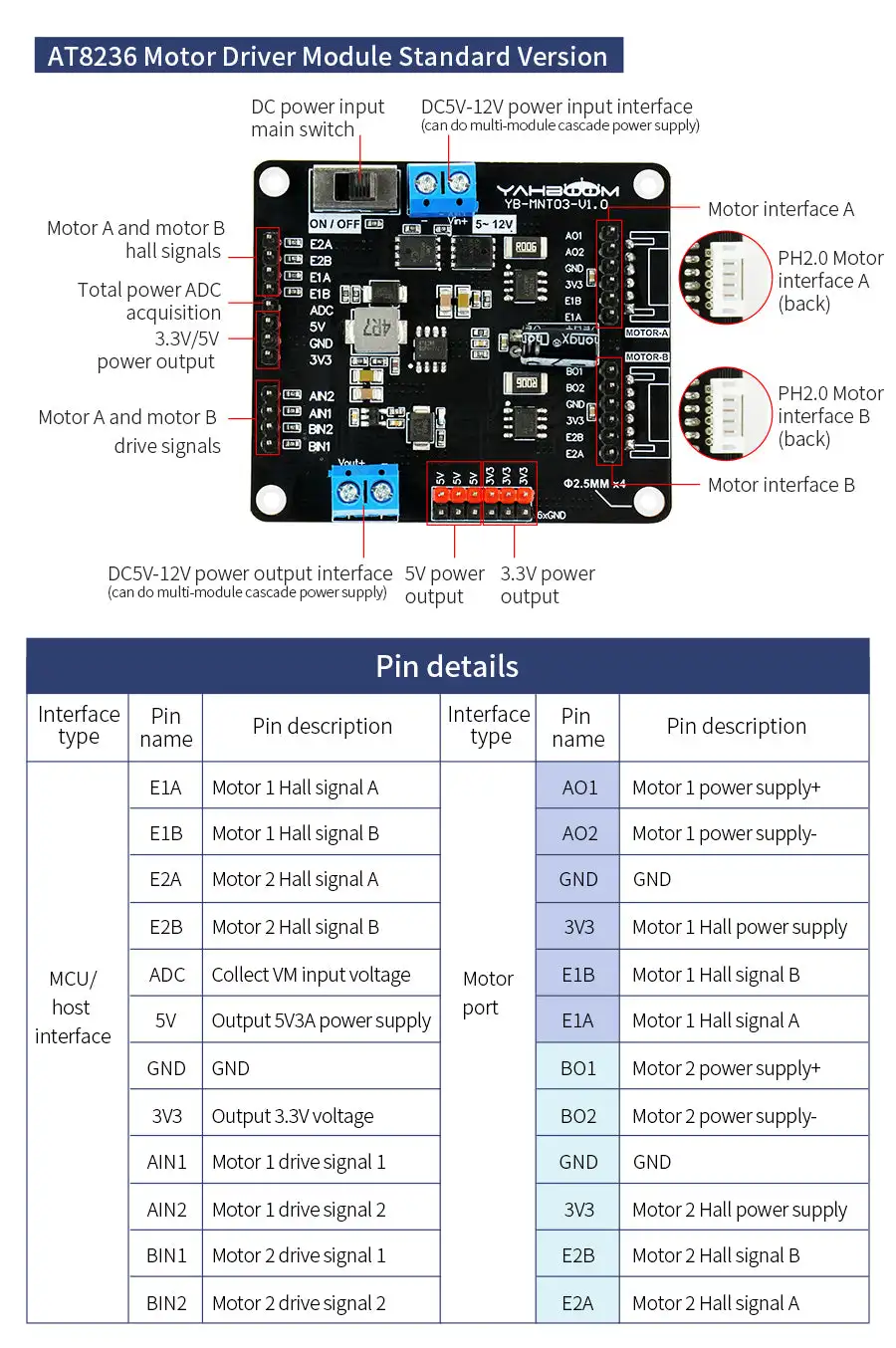

Este módulo de accionamiento de motor de doble canal está diseñado en base al chip AT8236, que puede accionar motores de 2 canales con codificador Hall al mismo tiempo.Admite entrada de alimentación de voltaje de 5-12 V y tiene protección de conexión anti-reversa de entrada.
Al mismo tiempo, tiene su propio circuito estabilizador de voltaje, que admite una salida de alta corriente de 5 V/3 A o 3,3 V/500 mA para la fuente de alimentación de la placa principal.La corriente nominal de conducción del motor de un solo circuito es de 3,6 A y la corriente máxima máxima puede alcanzar los 6 A.Posee protección contra sobrecorriente, protección contra cortocircuitos, bloqueo por bajo voltaje, circuito de protección contra sobretemperatura, etc.El circuito de detección de voltaje VM integrado puede leer el voltaje de la fuente de alimentación en tiempo real.

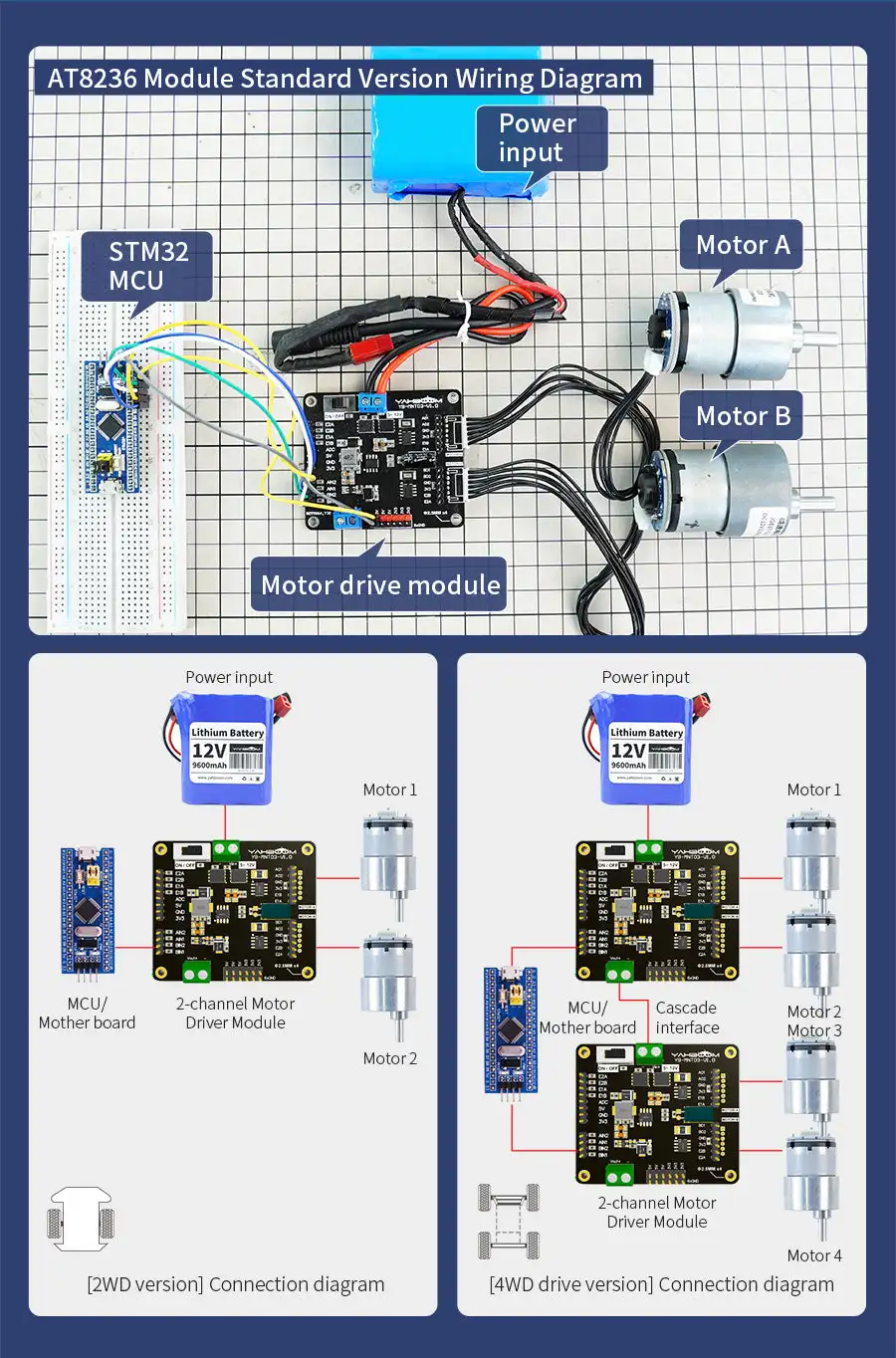

Al mismo tiempo, admite fuente de alimentación en cascada entre múltiples módulos para realizar 2WD/4WD y otros automóviles inteligentes.
Características
Chip controlador AT8236 integrado, puede accionar un motor de 2 canales (motor TT DC, motor con codificador, motor 520, motor 310.
Adopte un diseño de circuito profesional (protección de conexión anti-reversa, circuito estabilizador de voltaje, circuito de detección de voltaje).

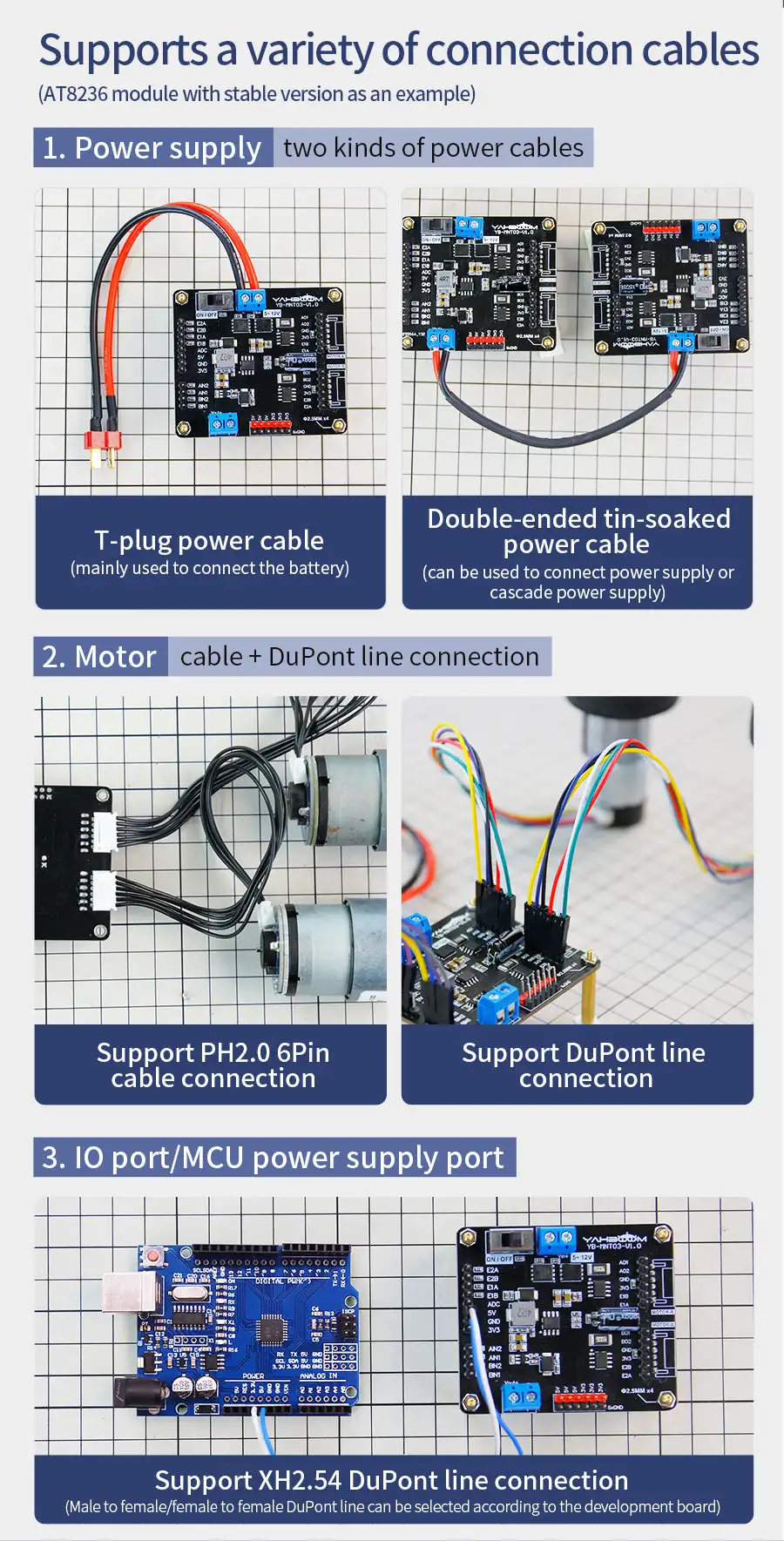

La interfaz de alimentación (KF301-2P/espaciado 5,08 MM/tipo vertical) admite entrada y salida y puede realizar la cascada entre módulos.

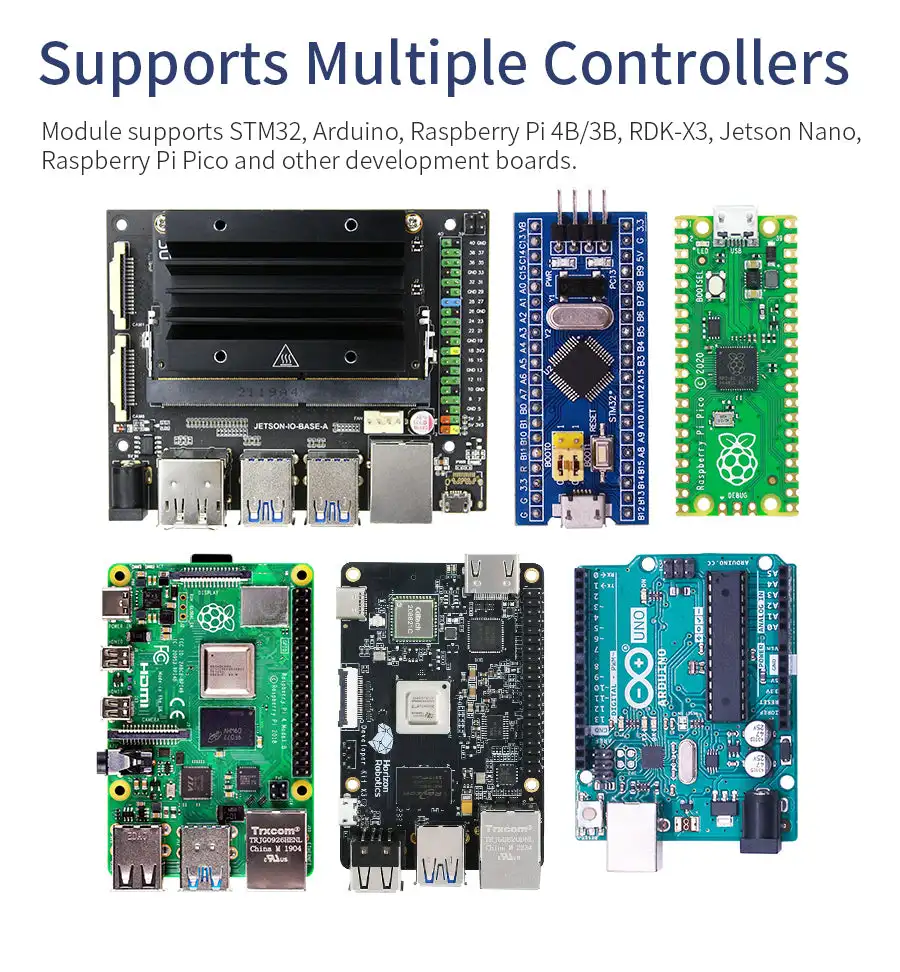

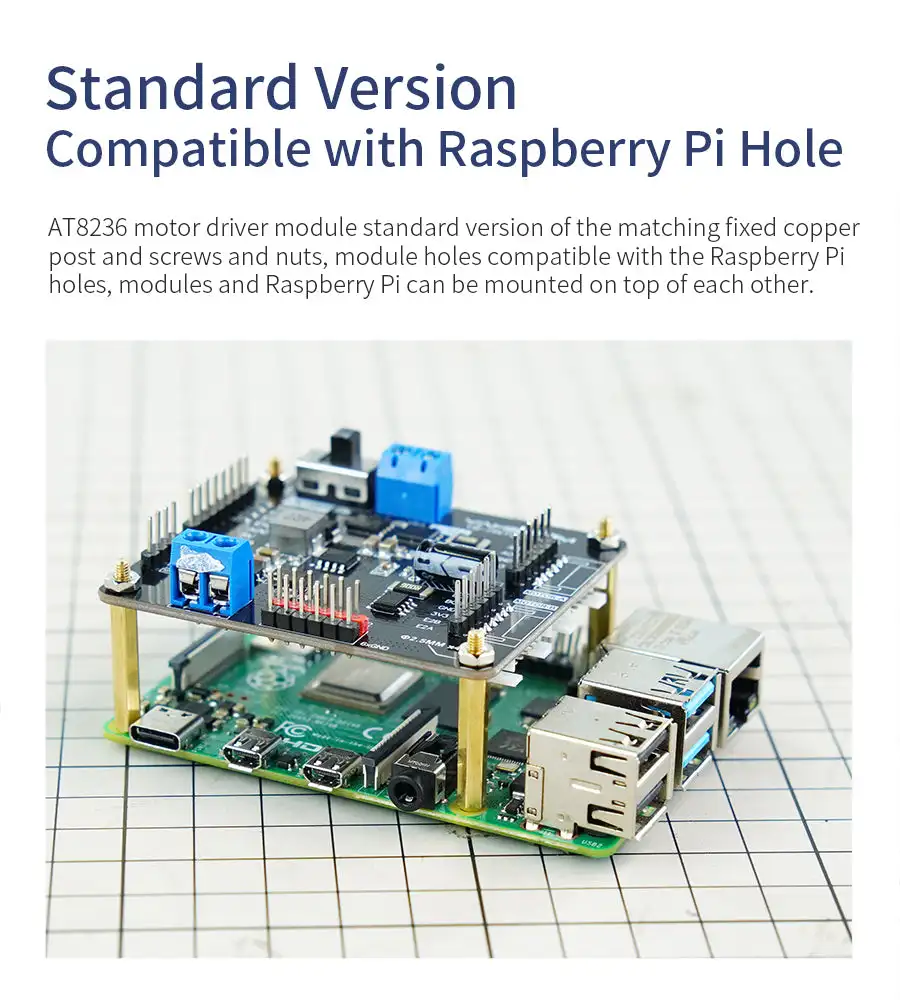

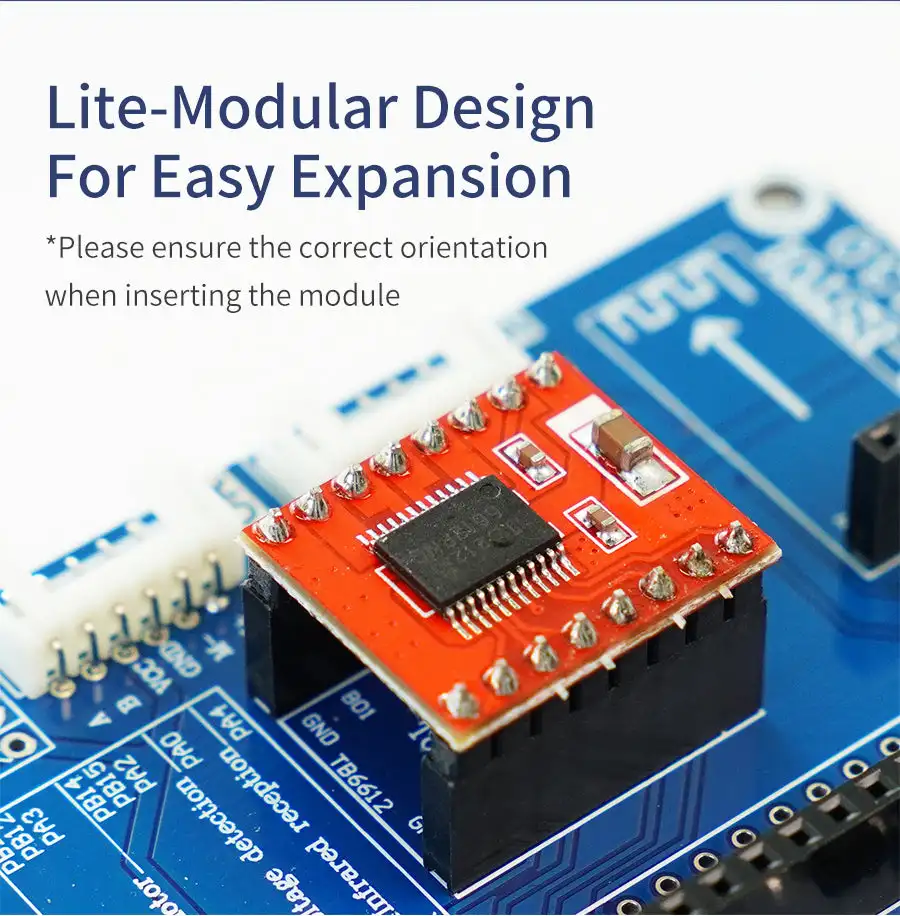

La posición del orificio para tornillos de la placa de expansión corresponde a
el Pione de frambuesa por uno, y aplicable a una variedad de diferentes
tableros de desarrollo y proyectos experimentales.
Lista de envío

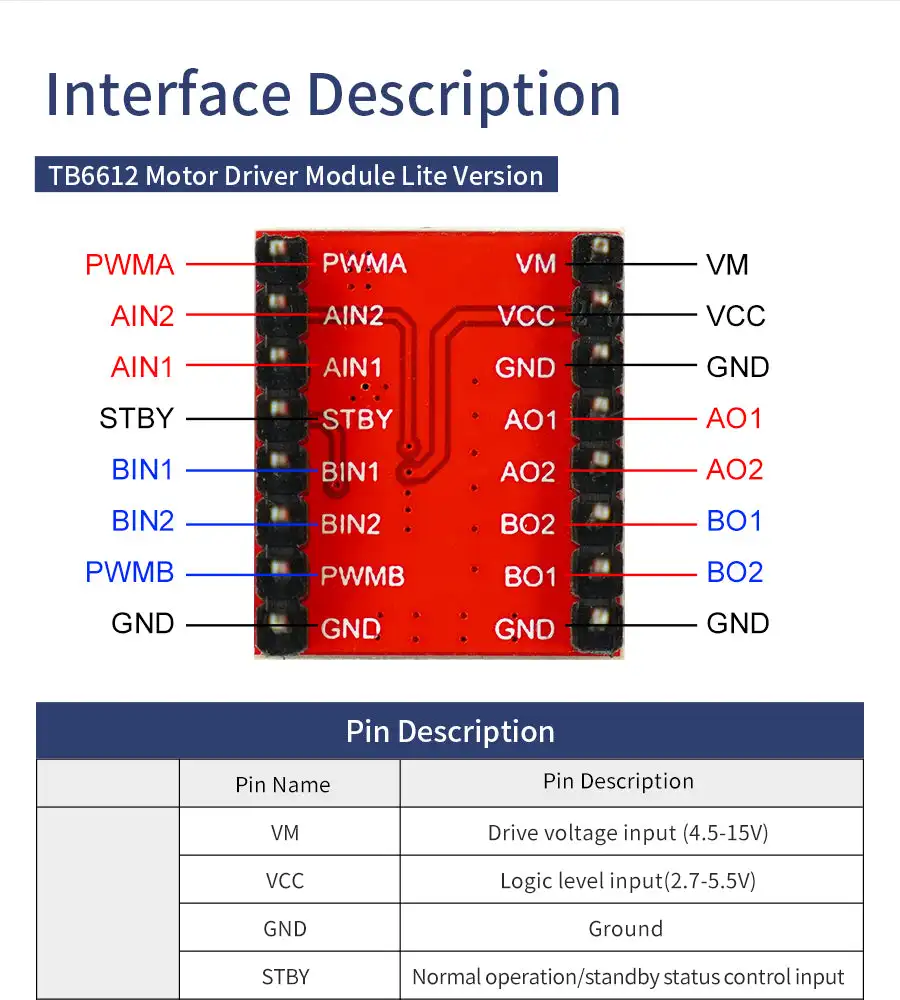

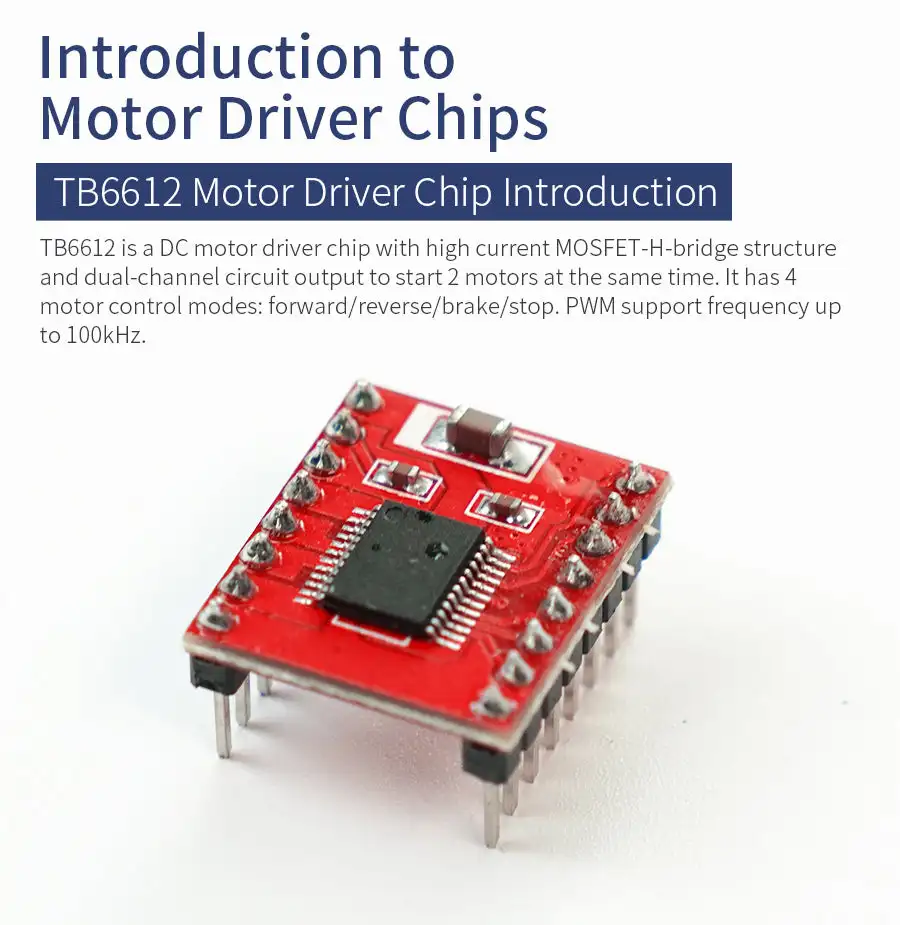

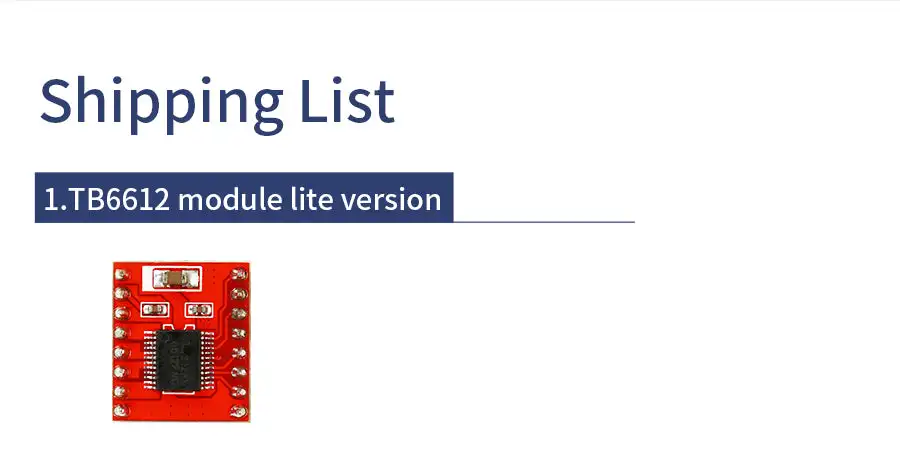

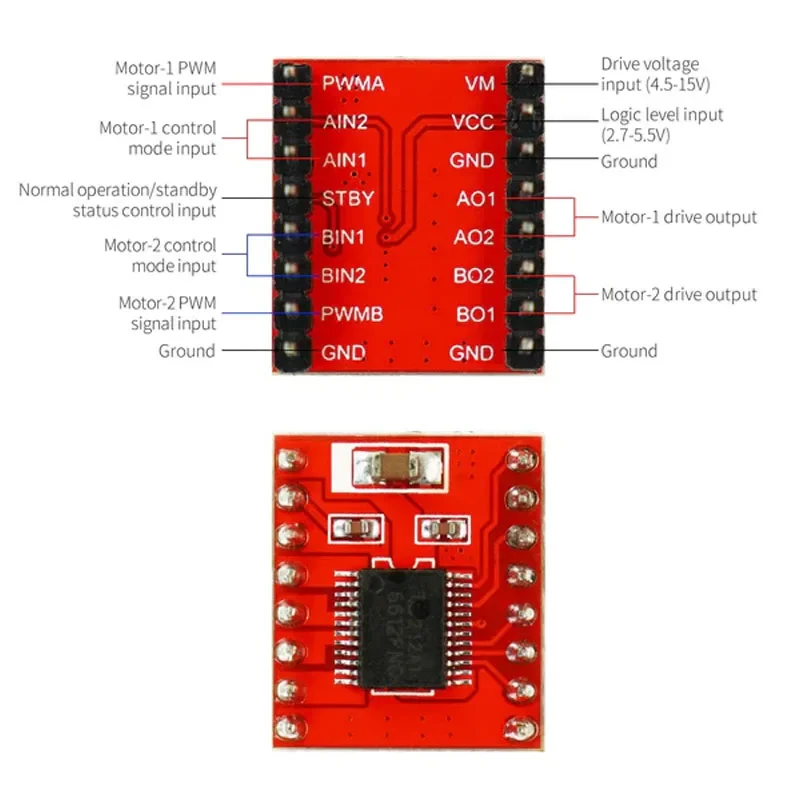

TB6612 Lite

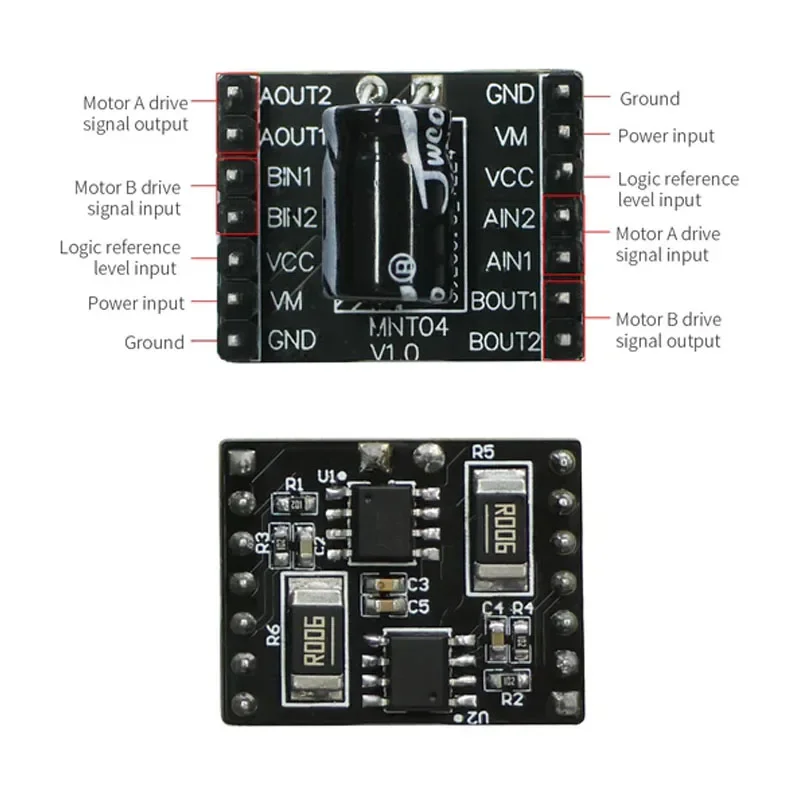

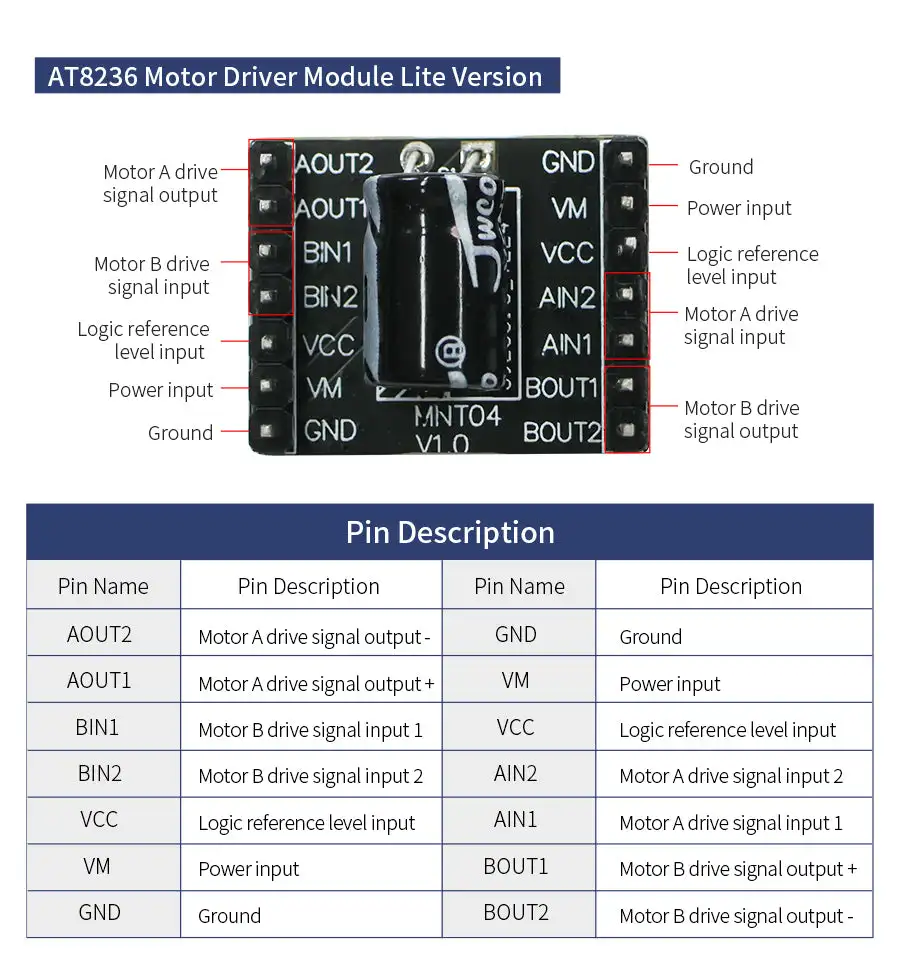

AT8236 Lite

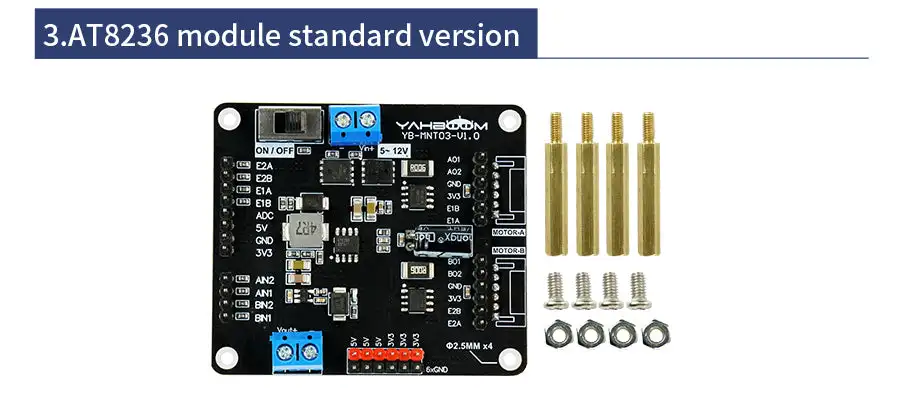

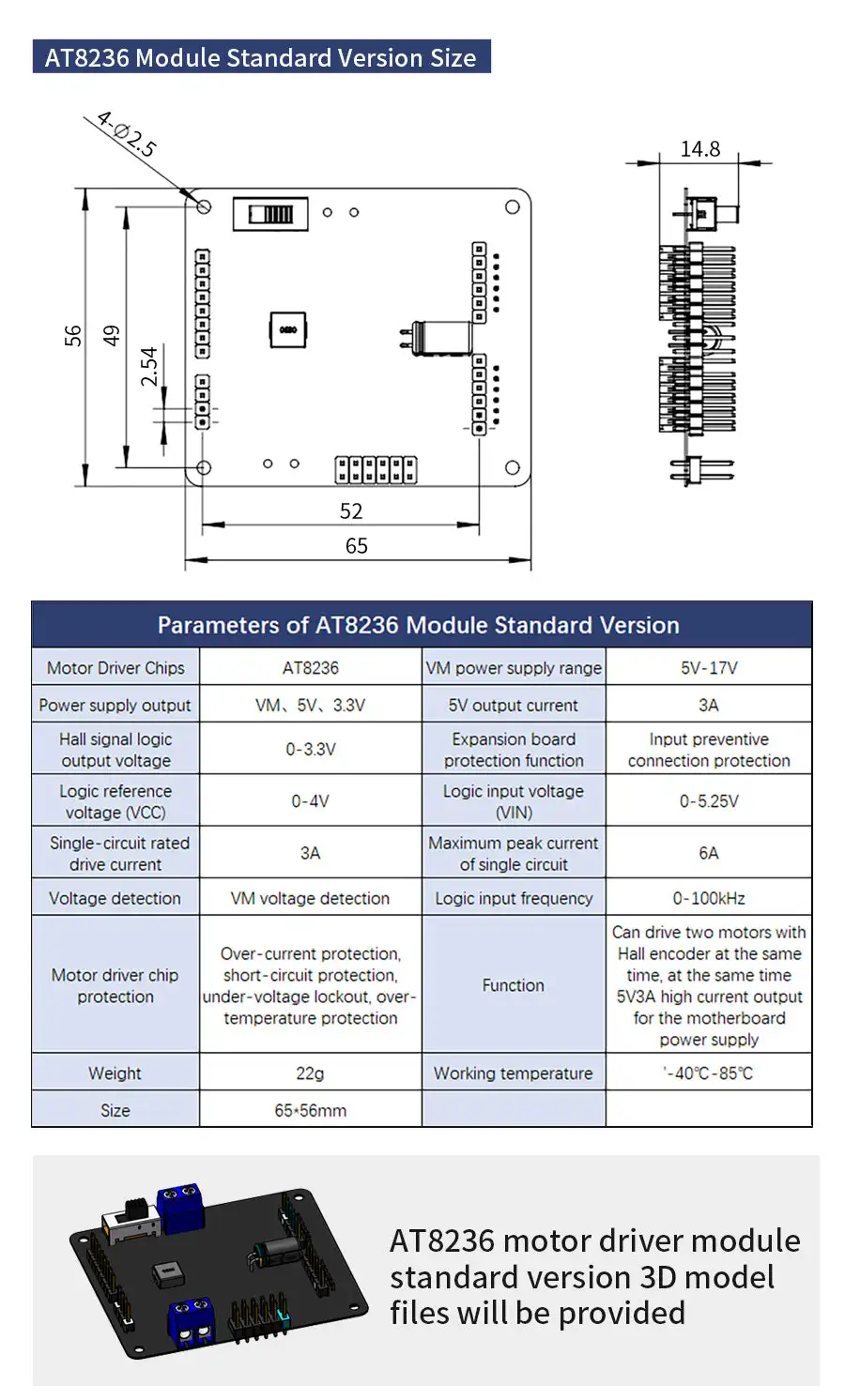

Estándar AT8236

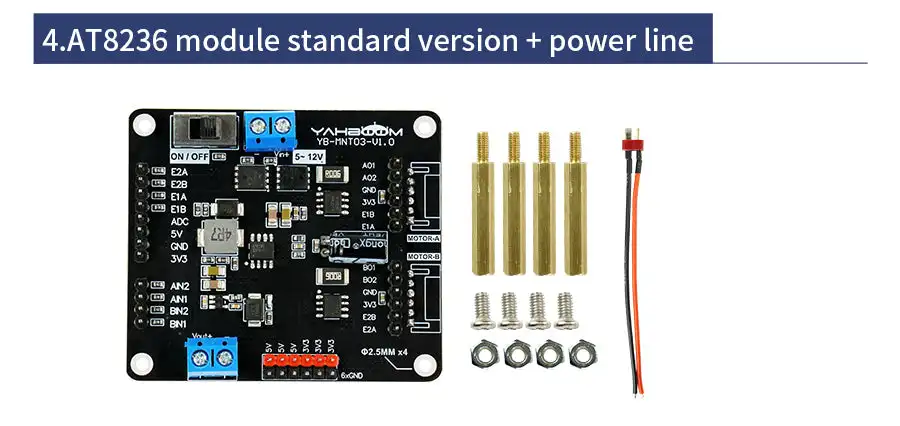

AT8236 Estándar + Cable de alimentación

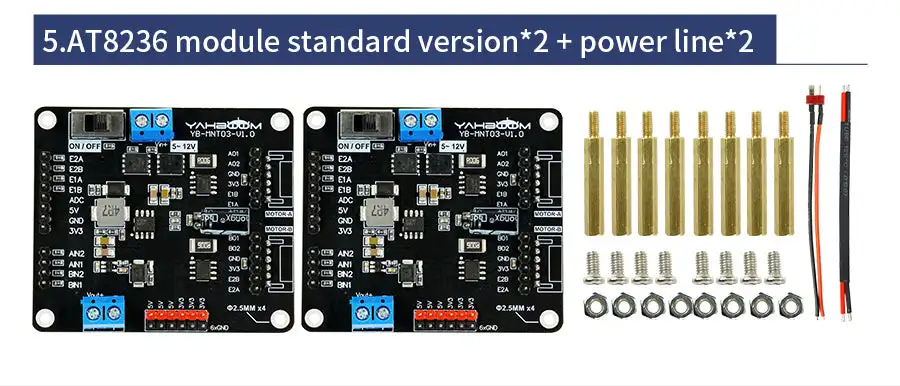

AT8236 Estándar*2 + Cable de alimentación*2
