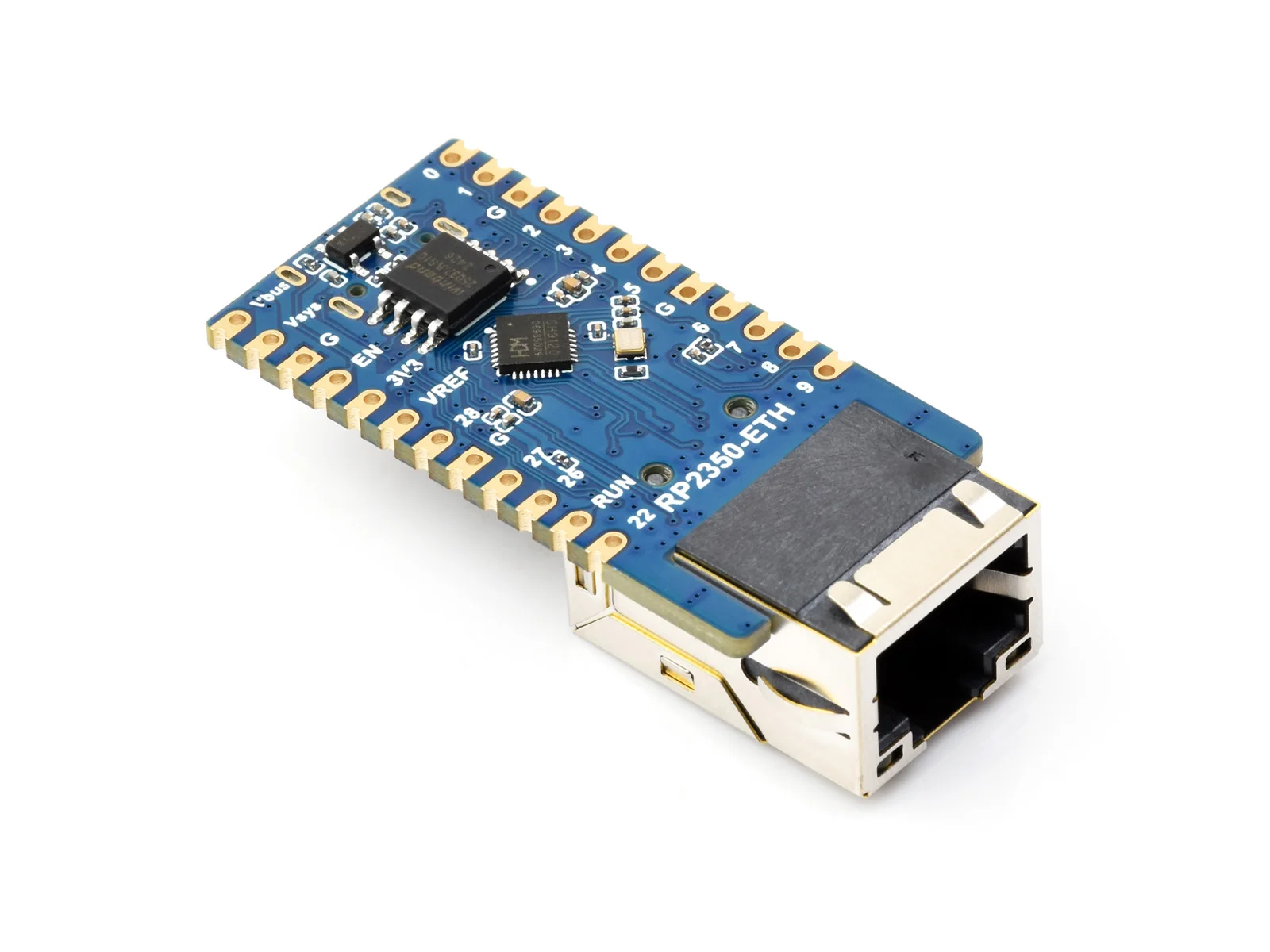

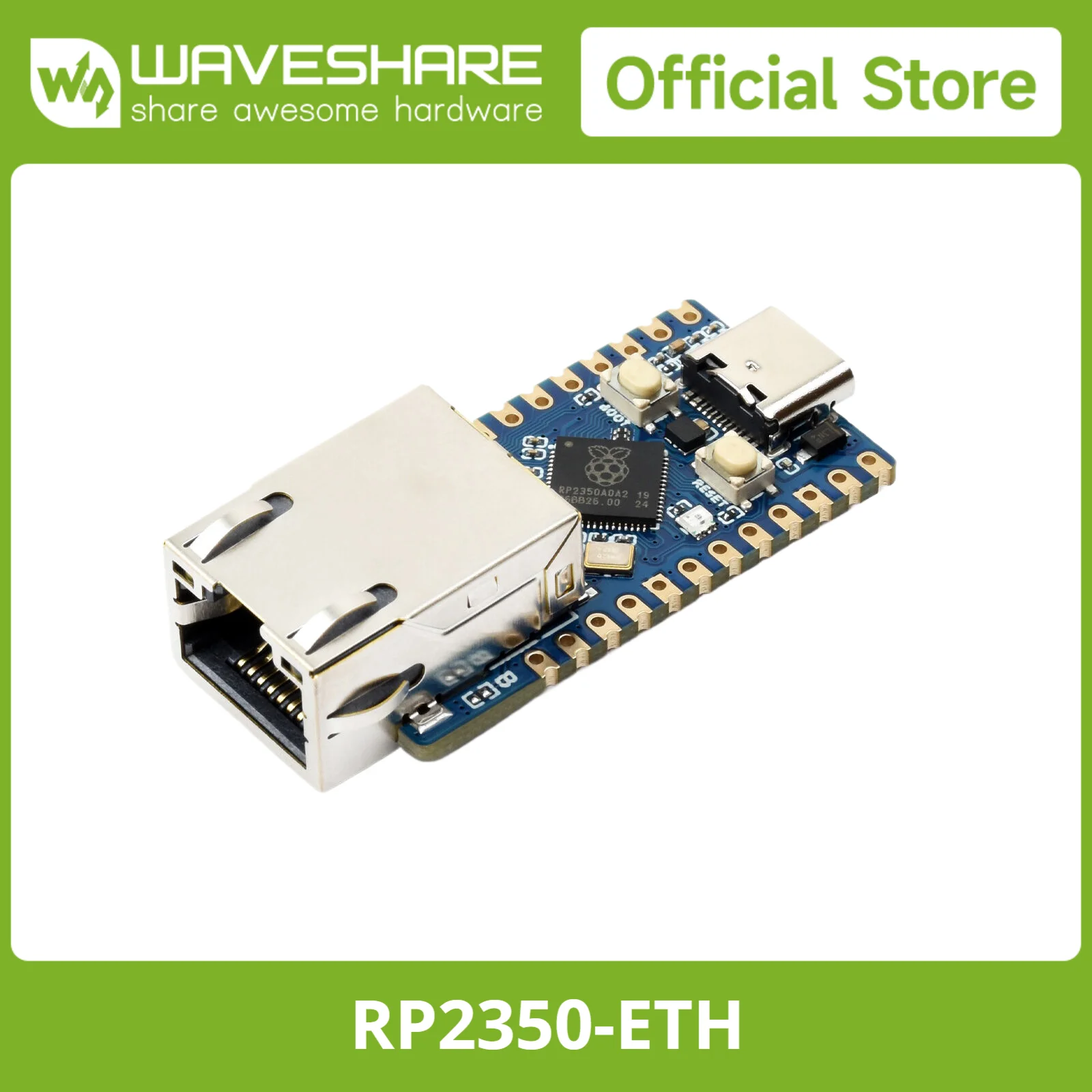

Mini placa de desarrollo Waveshare RP2350-ETH, módulo de puerto Ethernet RP2350, placa de desarrollo de microcontrolador Raspberry Pi

RP2350-ETH

Basado en RP2350, puerto ETH integrado

• Chip microcontrolador RP2350 diseñado por Raspberry Pi en el Reino Unido

• Adopta un diseño único de doble núcleo y arquitectura dual: procesador Arm Cortex-M33 de doble núcleo y procesador Hazard 3 RISC-V de doble núcleo, reloj flexible que funciona hasta 150 MHz

• 520 KB de SRAM y 4 MB de memoria Flash integrada

• CH9120 integrado con pila de protocolos TCP/IP integrada

• 14 × pines GPIO multifunción, compatibles con algunos HAT

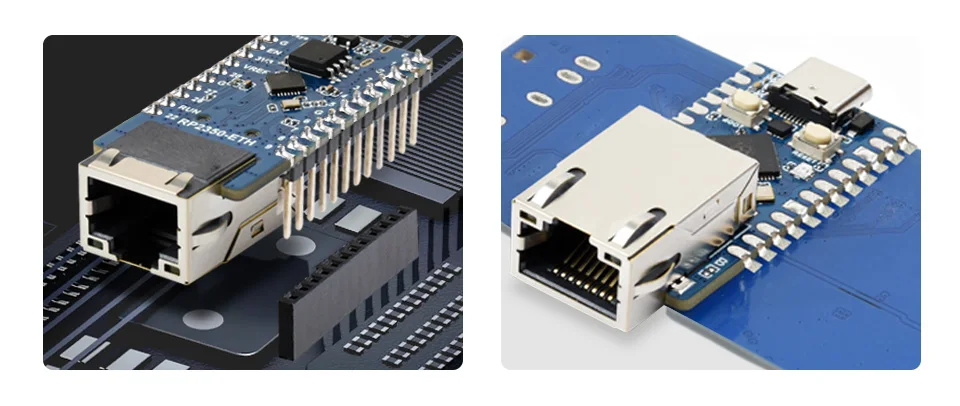

• El módulo almenado permite soldar directamente a las placas portadoras.

• Programación de arrastre y solte mediante almacenamiento masivo a través de USB

• Sensor de temperatura

• 12 × máquinas de estado de E/S programables (PIO) para soporte de periféricos personalizados

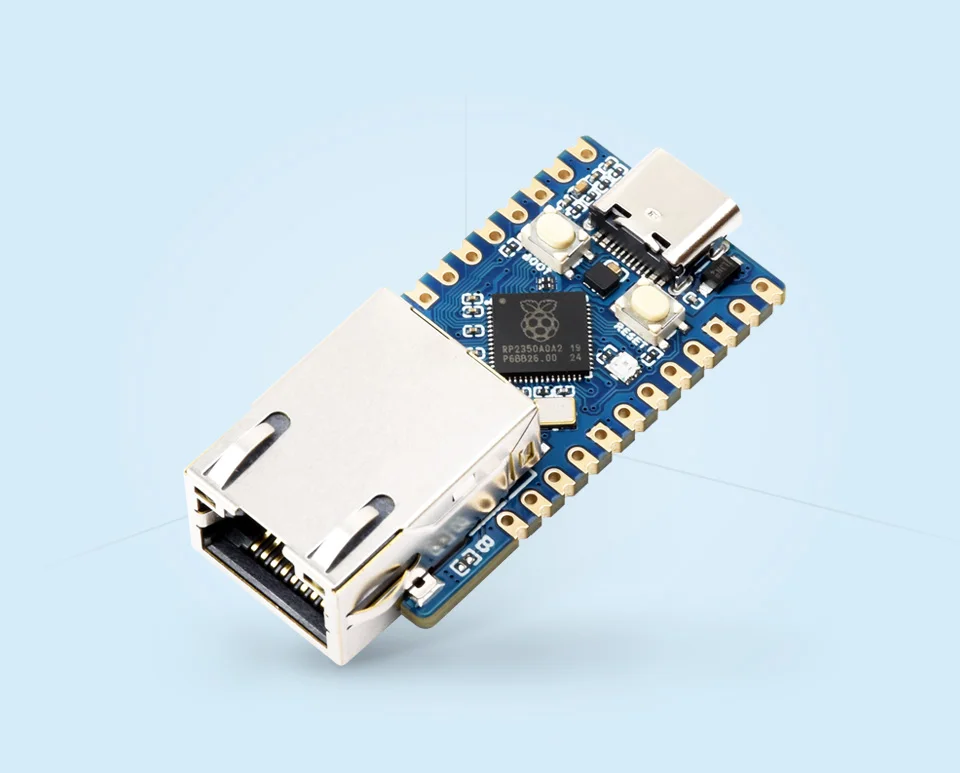

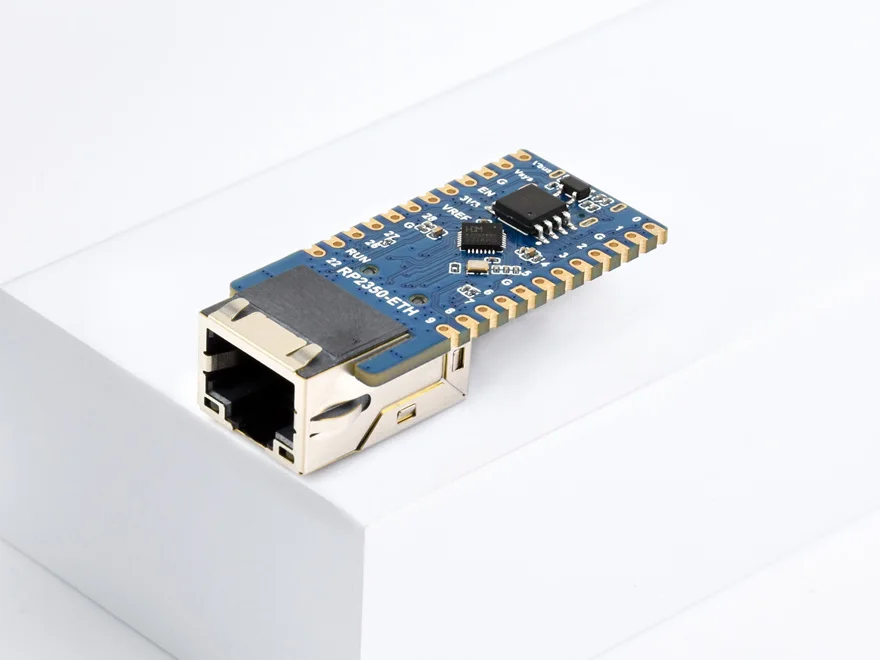

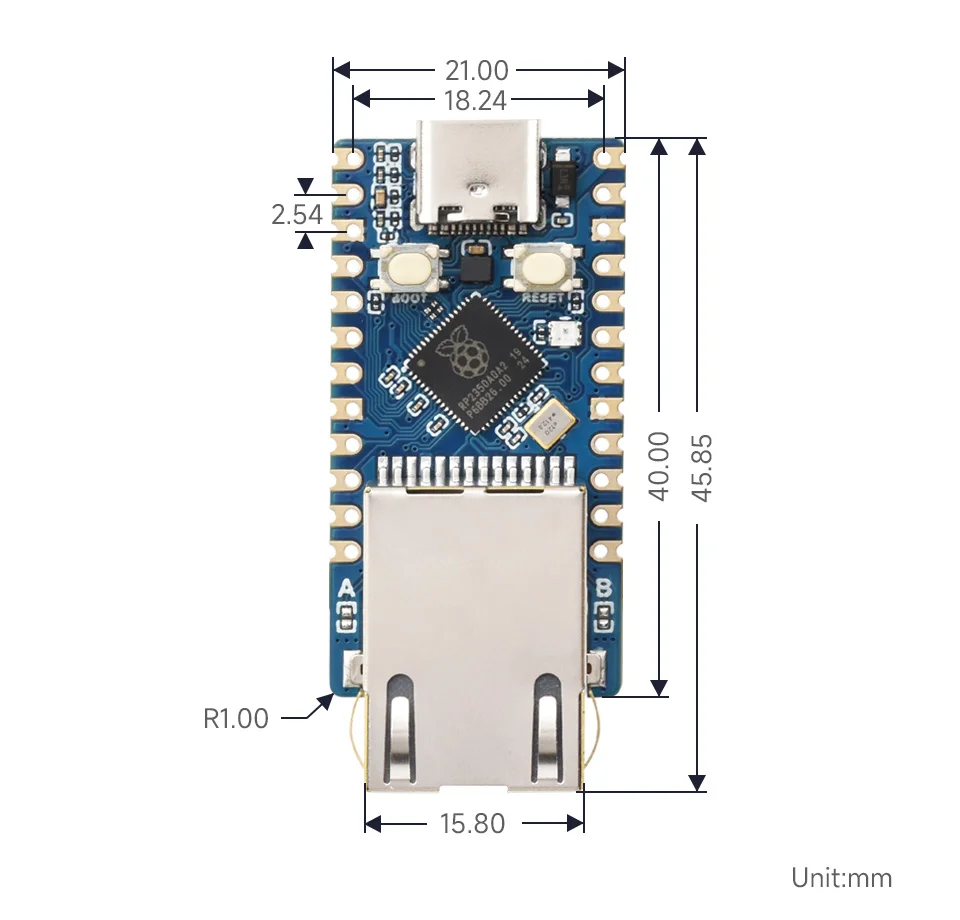

Tamaño pequeño y fácil integración.

Este producto no tiene conector presoldado de forma predeterminada; comuníquese con el equipo de servicio de Waveshare si necesita personalización masiva.

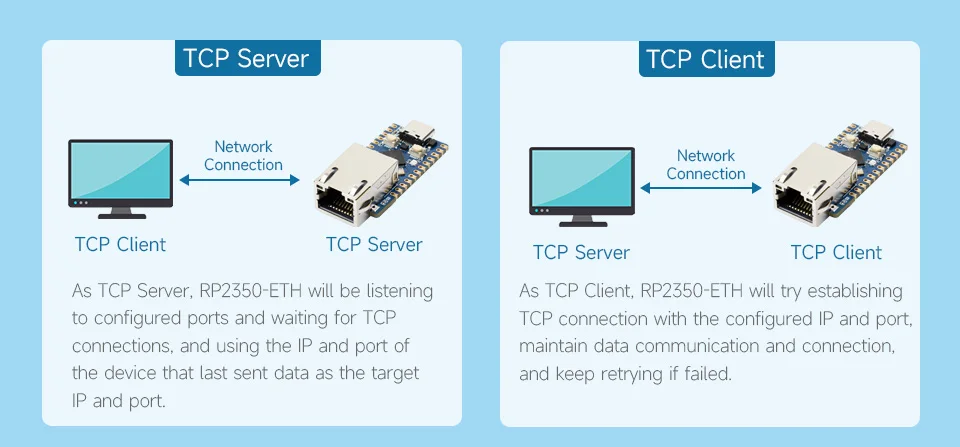

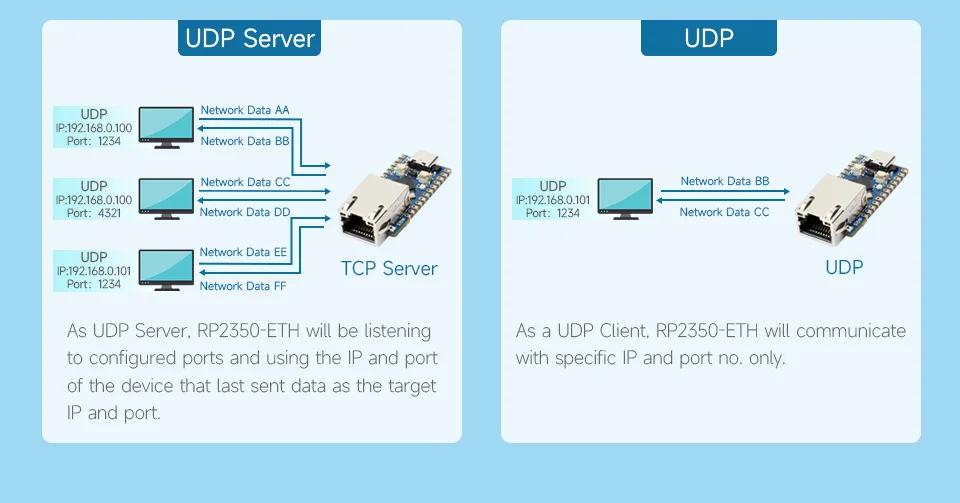

Admite múltiples modos de comunicación

Soporta servidor TCP/client TCP/servidor UDP/UDP

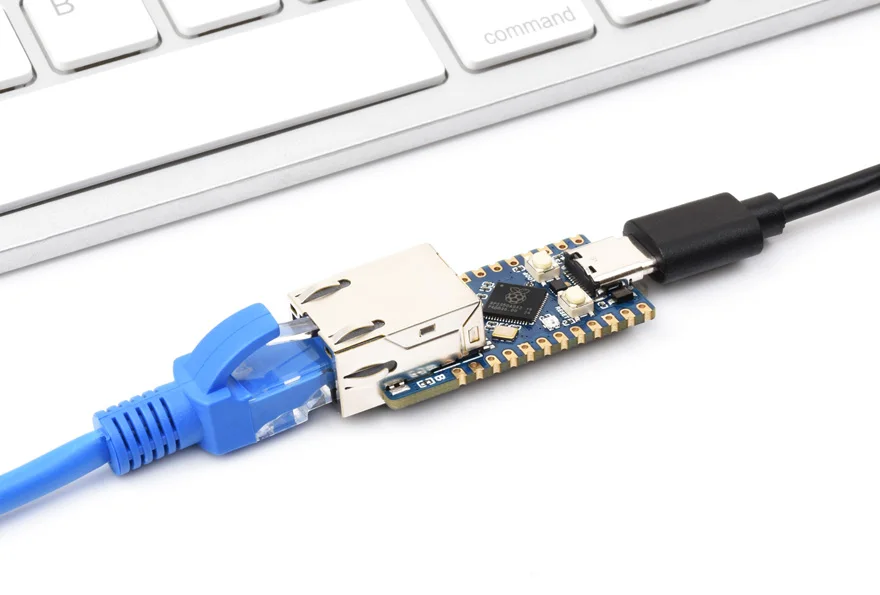

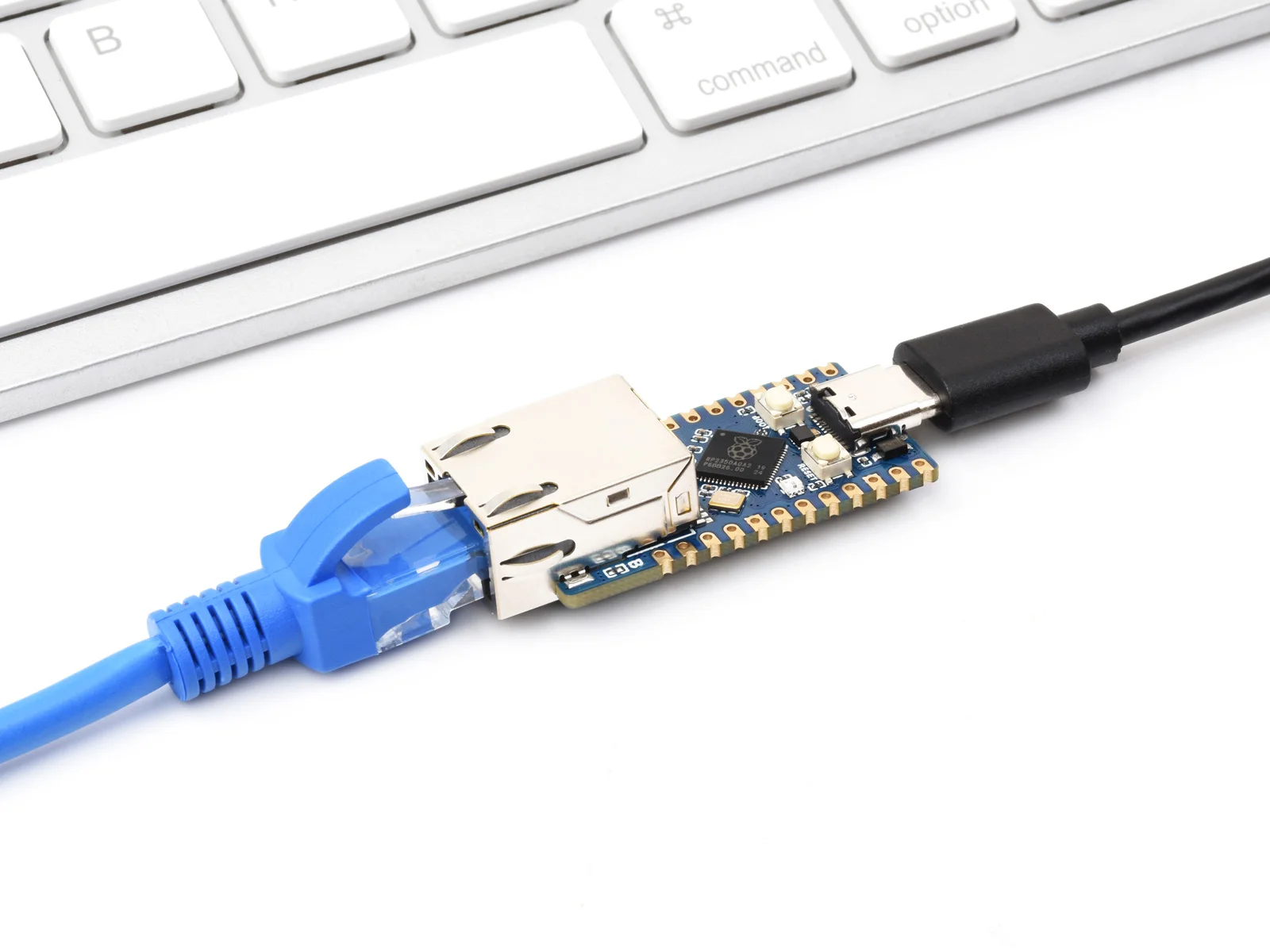

controlable vía red

*Solo como referencia, consulte el contenido del paquete para conocer la lista de piezas detallada.

Compatible con C/C++, MicroPython, Arduino

SDK completo, recursos de dispositivo y tutoriales para ayudarle a comenzar fácilmente

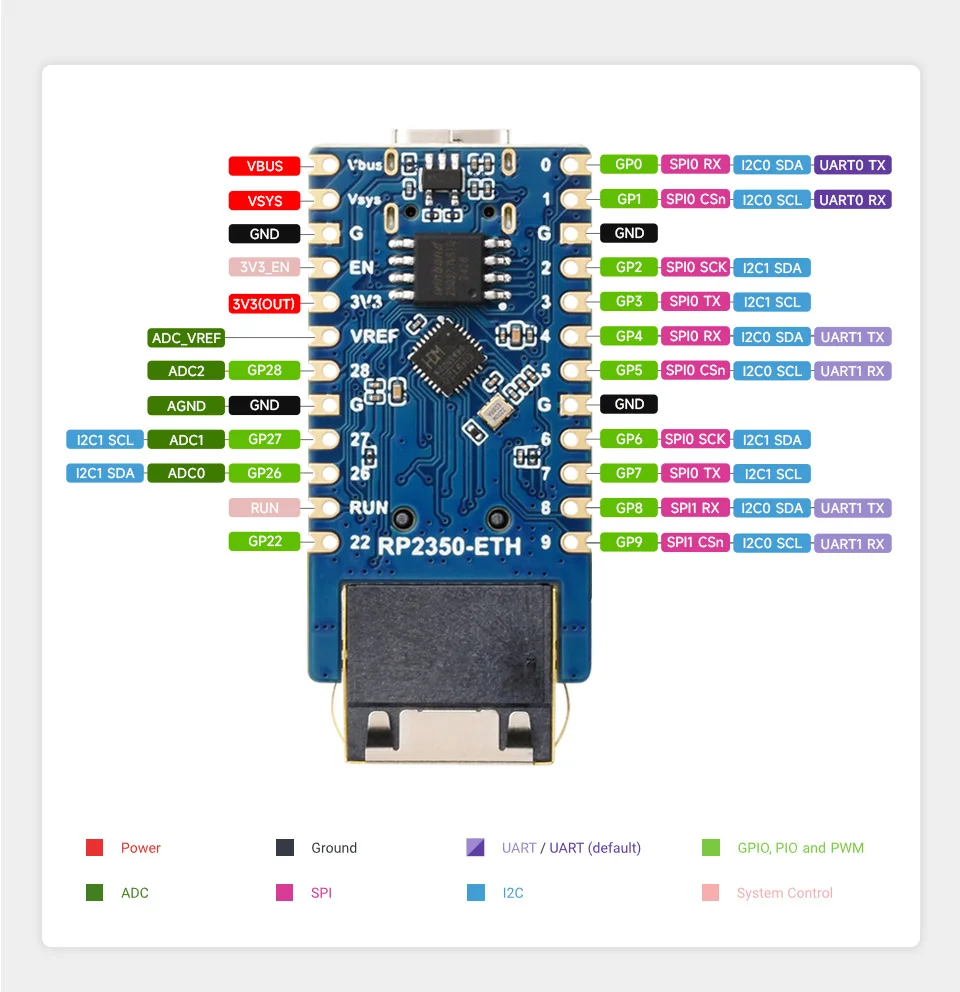

14 × pines GPIO multifunción

Función de pin configurable, permite un desarrollo e integración flexibles

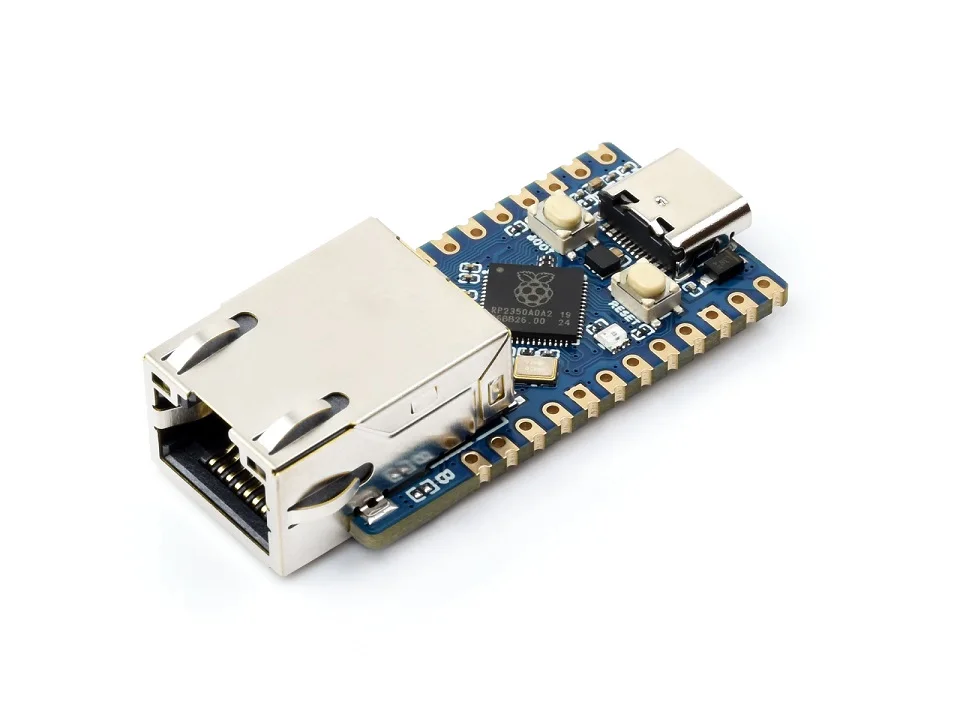

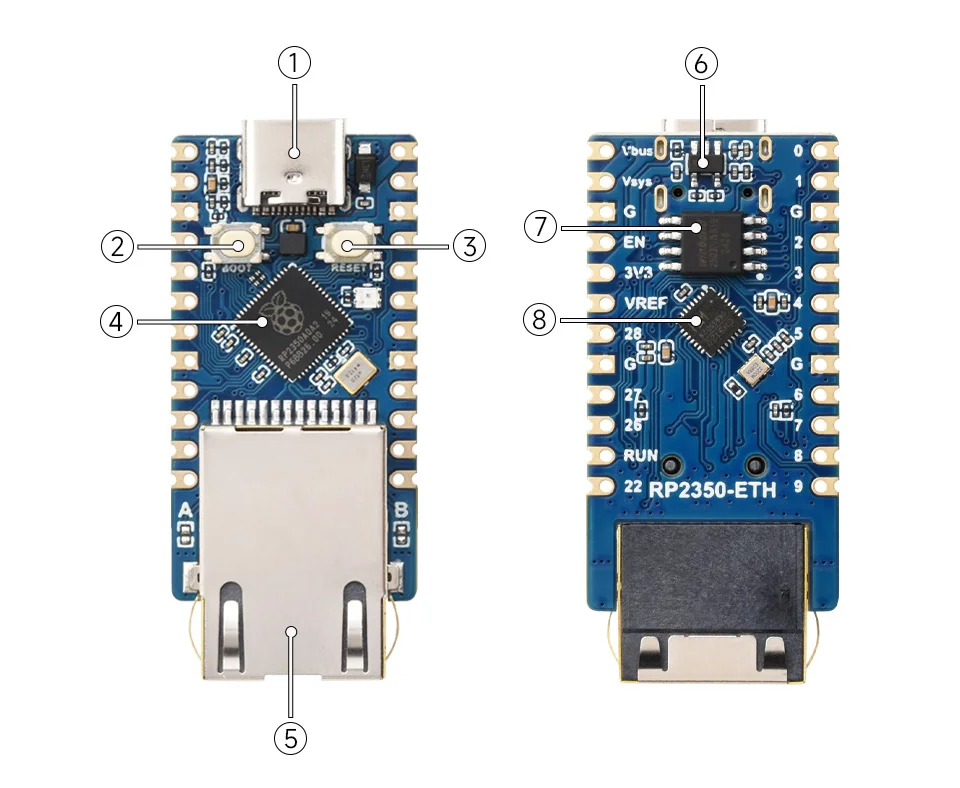

Qué hay a bordo

1. Conector USB tipo C
   para descarga de programas, admite hosts USB1.1 y dispositivos esclavos

2. Botón BOOT
   Presiónelo al restablecer para ingresar al modo de descarga.

3. Botón RESET

4. RP2350
   Diseño de doble núcleo y doble arquitectura, frecuencia de funcionamiento de hasta 150 MHz

1. Puerto Ethernet RJ45

2. ME6217C33M5G
   Regulador de baja caída, salida de 800 mA (máx.)

3. W25Q32JVSSIQ
   4 MB NOR-Flash

4. CH9120
   IC de transmisión de puerto serie Ethernet

Presentación del producto

Recursos y servicios Wiki:

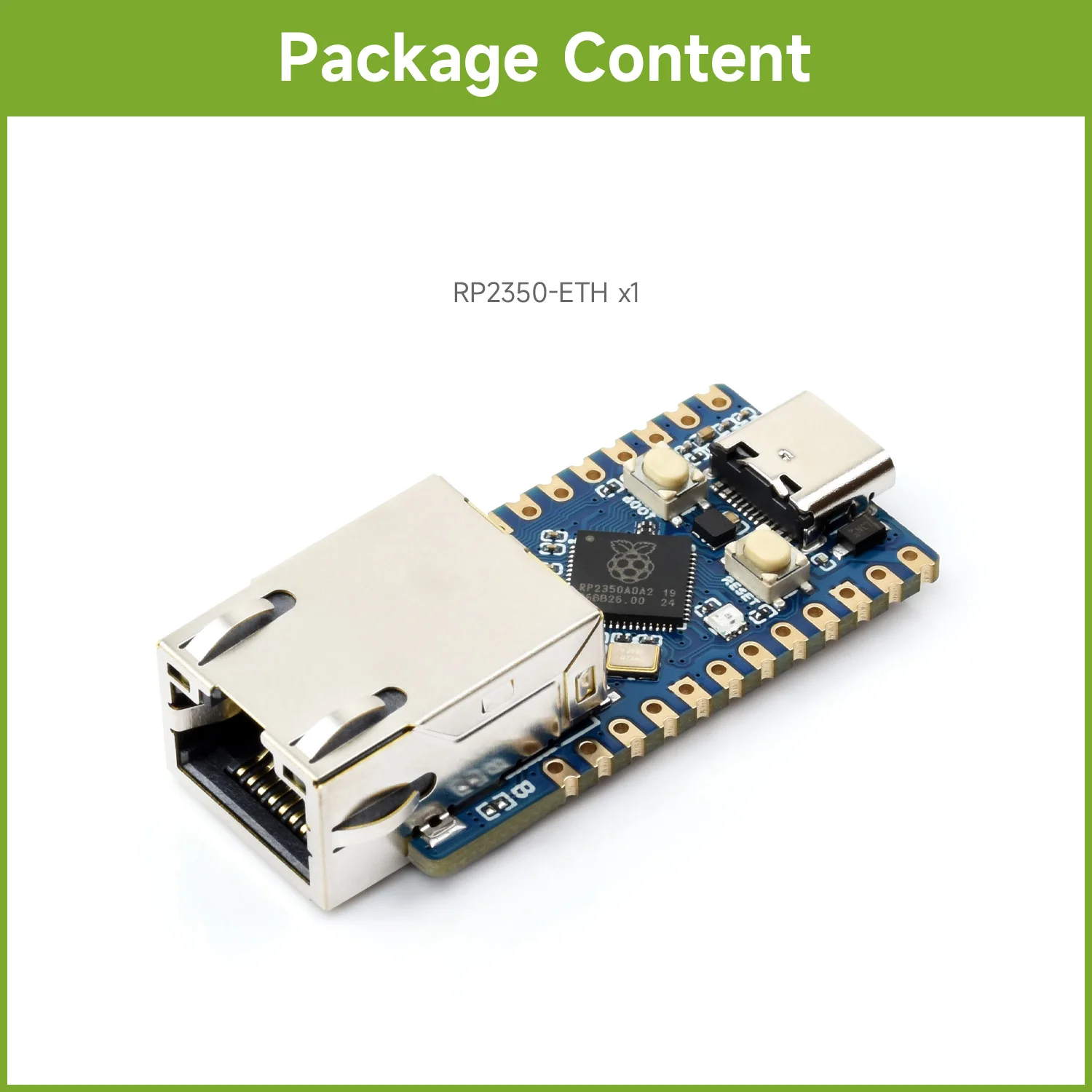

RP2350-ETH x1
