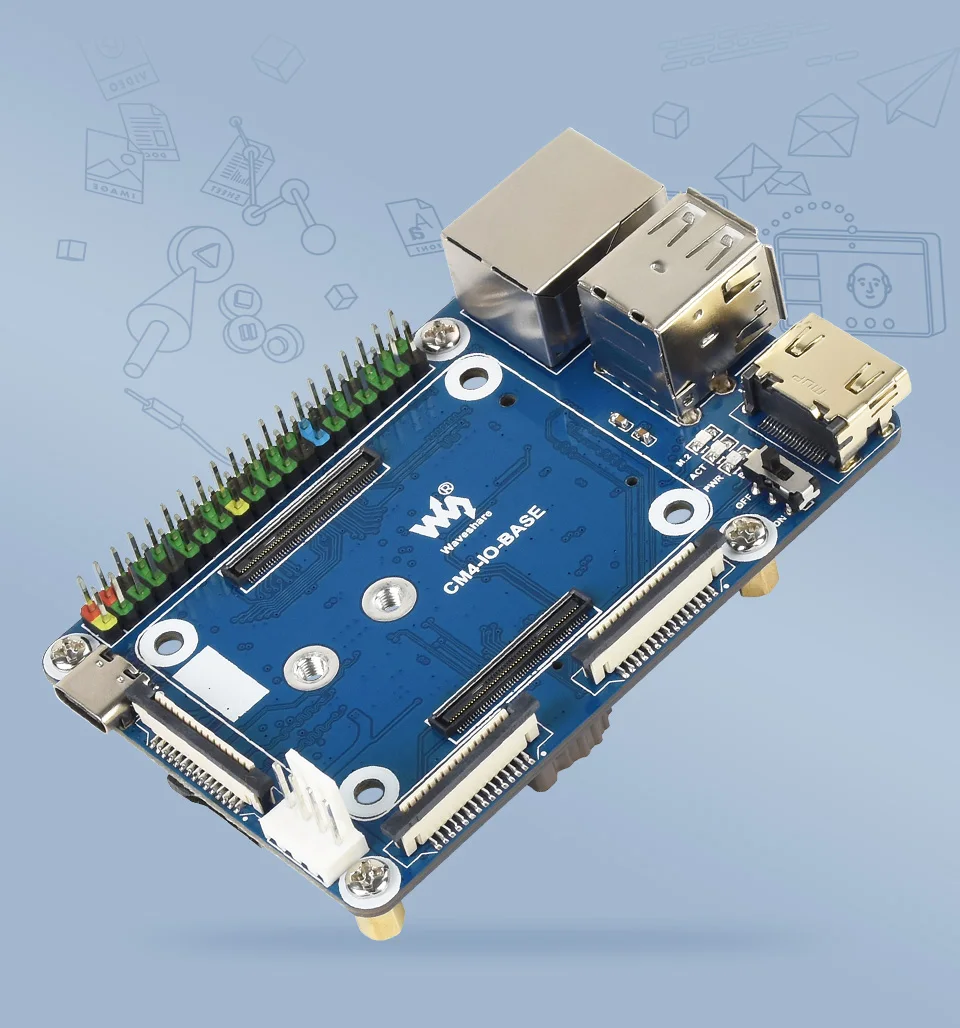

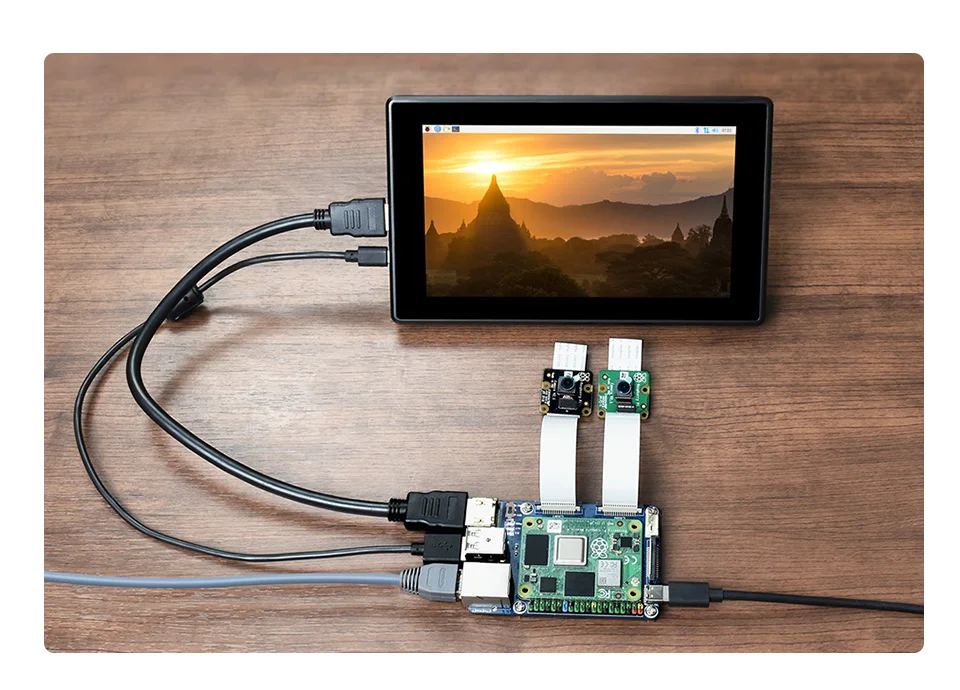

Mini placa base (B) diseñada para Raspberry Pi Compute Module 4

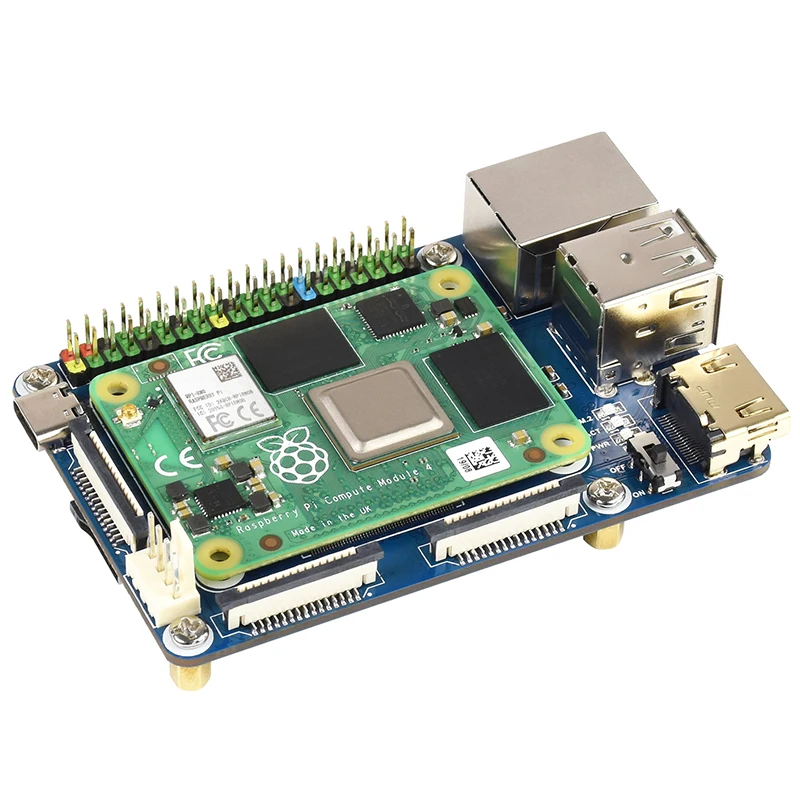

Adecuado para evaluar Raspberry Pi CM4 o integrarse en los productos finales

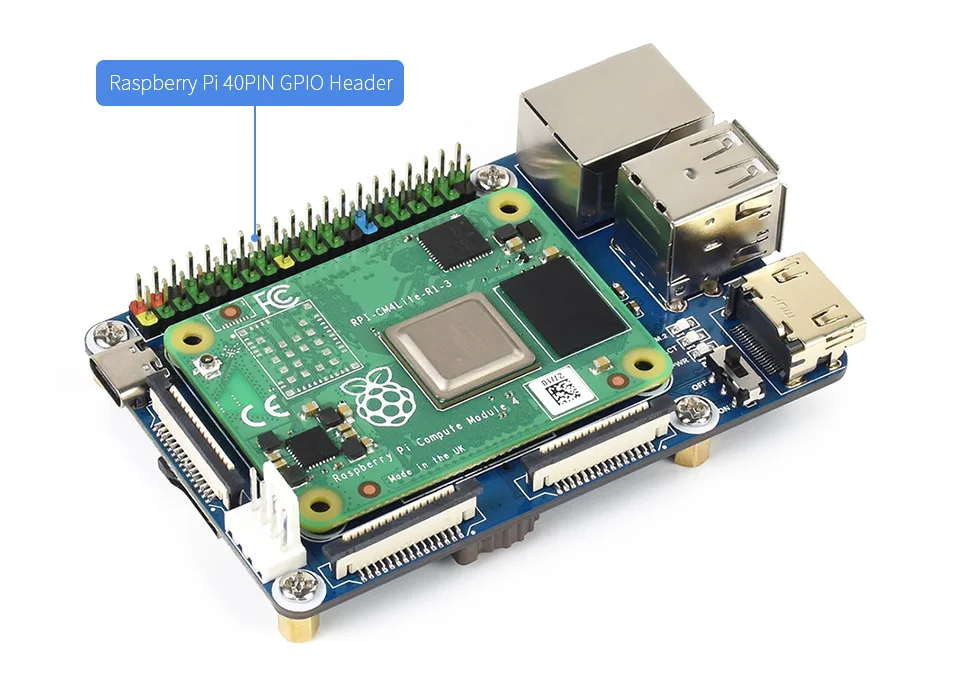

Zócalo CM4 estándar y encabezado GPIO Raspberry Pi de 40 pines codificado por colores
Adecuado para módulo de cómputo 4 Lite/EMMC serie

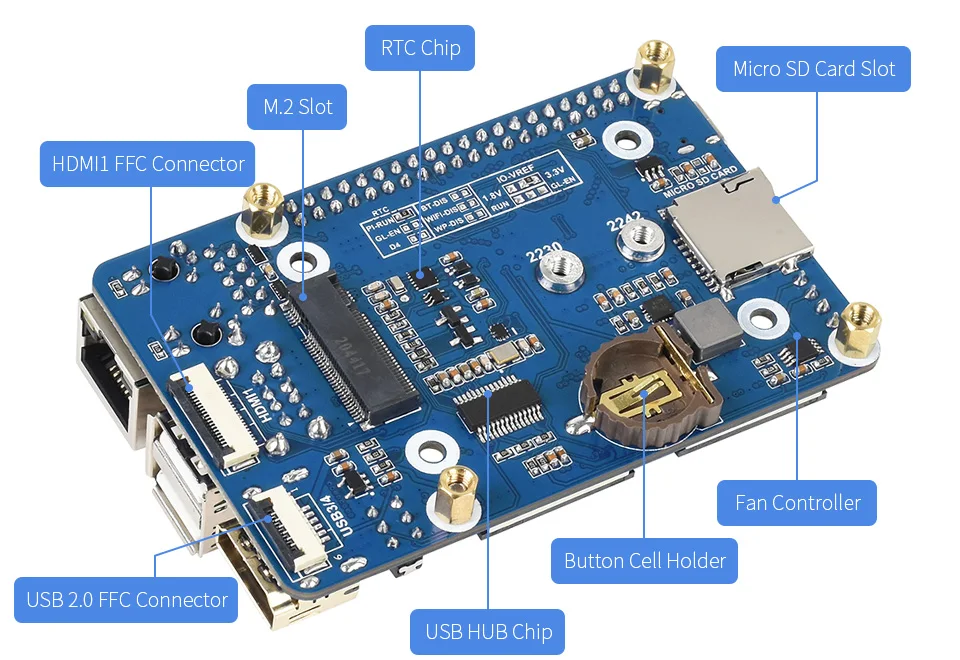

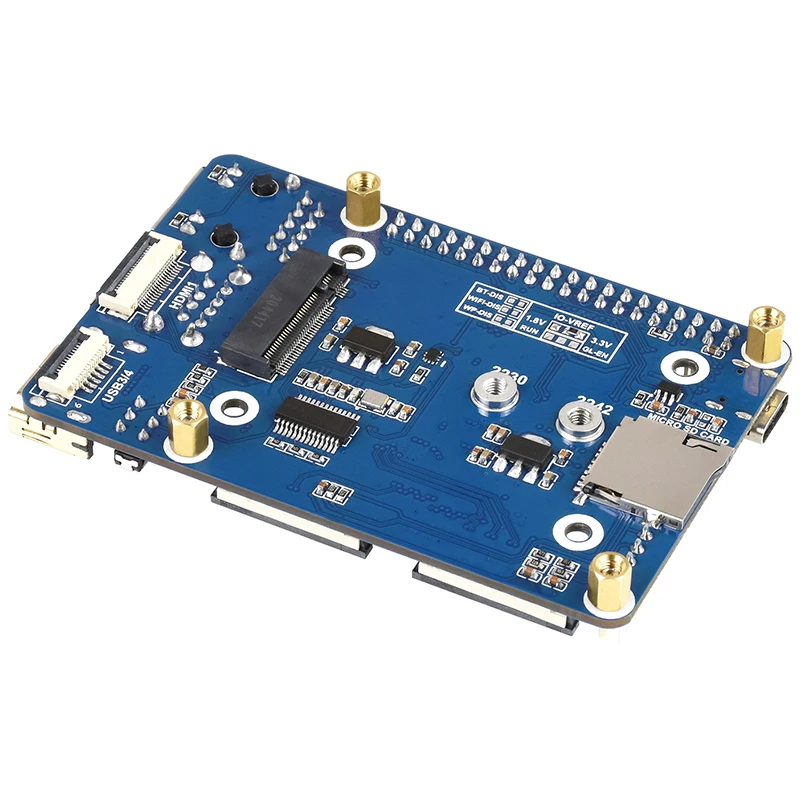

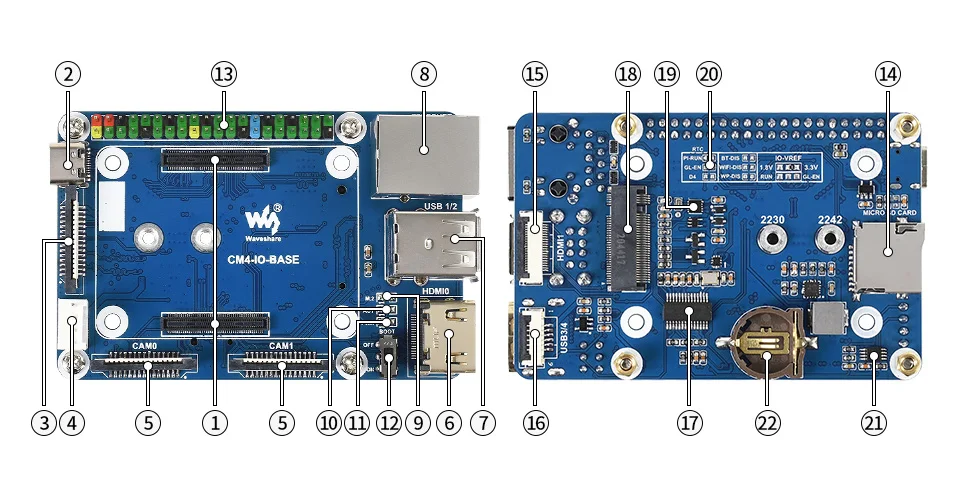

Múltiples conectores integrados, incluidos:
CSI/DSI/RTC/FAN/HDMI/USB/RJ45 Gigabit Ethernet/ranura para tarjeta Micro SD/ranura M.2
Casquillo CM4
adecuado para todas las variantes de Compute Module 4Entrada/programación de energía
Fuente de alimentación de 5 V/2,5 A, o utilizada para grabación de eMMCDISPUTA
Puerto de visualización MIPI DSIVENTILADOR
Para conectar el ventilador de refrigeración, permite ajustar y medir la velocidadCAM
2x puertos de cámara MIPI CSIConector HDMI0
Puerto HDMI0, admite salida 4K 30fpsPuertos USB 2.0
2x puertos USB 2.0, para conectar tipos de dispositivos USBConector Gigabit Ethernet
Conector Gigabit Ethernet RJ45, con soporte de red 10/100/1000MIndicador M.2
indicando el estado operativo de la interfaz M.2Indicador ACT
indicando el estado operativo de Raspberry PiIndicador PWR
indicando el estado de la fuente de alimentación Raspberry PiSelección de BOOT
ON: CM4 se inicializaría desde la interfaz USB-C
APAGADO: CM4 se inicializaría desde eMMC o tarjeta Micro SD
encabezado GPIO de 40 pines
Ranura para tarjeta Micro SD
para conectar una tarjeta Micro SD con imagen previamente quemada (SOLO variante Lite)Conector HDMI1 FFC
Puerto HDMI1, admite salida 4K 30fpsConector USB 2.0 FFC

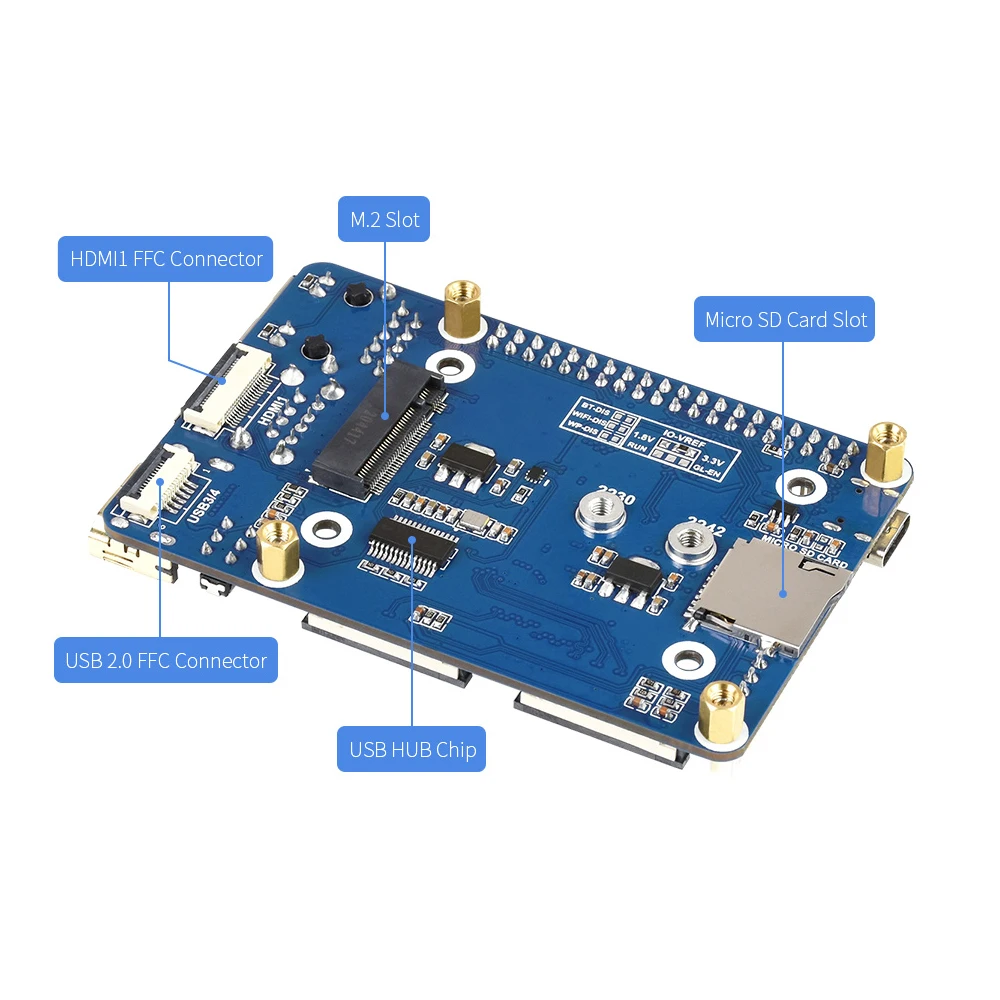

se puede conectar a través de un adaptadorFE1.1S
Chip USB HUB, ampliando un puerto USB a 4 puertosRanura M.2
admite tipos de SSD NVME o módulos de comunicación con interfaz PCIE M.2 KEY-MChip RTC
permite funciones relacionadas con RTC como activación, apagado, reinicio y másSelección de interrupción RTC
PI-RUN: reinicio CM4 en interrupción RTC
GN-EN: Apagado CM4 en interrupción RTC
D4: El pin D4 se activa en caso de interrupción del RTCEMC2301
Controlador de ventilador, para ajuste/medición de velocidadSoporte de batería RTC
admite pila de botón CR1220

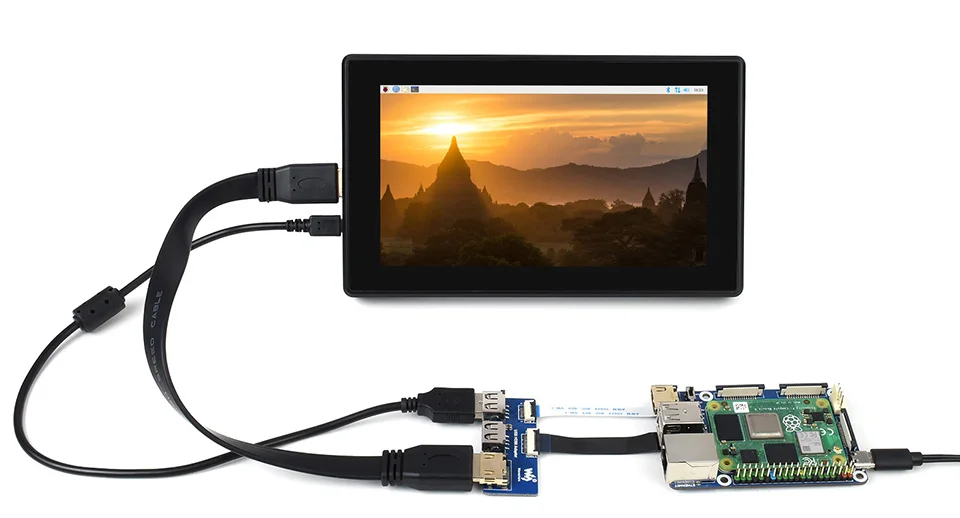

Solo como referencia, CM4, pantalla y cámaras NO están incluidos.Más conectores compatibles con USB y HDMI vía FFC
TABLA IO CM4
MINI BASE
GIGABITO DOBLE ETH
BASE POE (B)
BASE POE
OFICIAL RASPBERRY PI

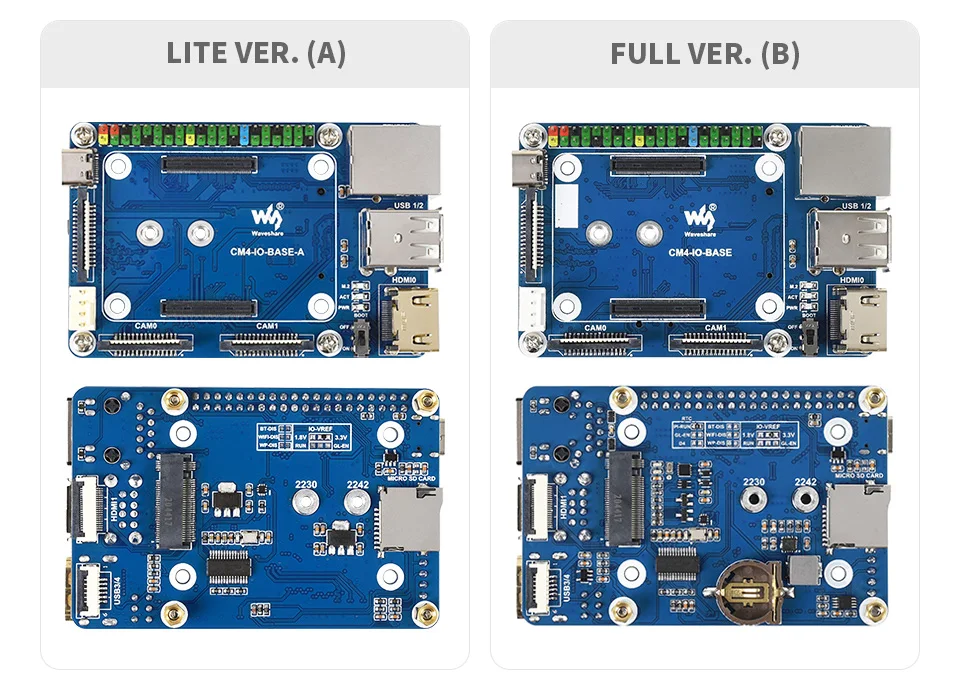

LÍCOVER.
COMPLETO VER.
POE
N/A
integra circuito PoE compatible con 802.3af (5V/2,5A)
Solo encabezado PoE
USB
USB 2,0 × 2
USB 2.0 × 2 (a través del conector FFC)
USB 3.2 Gen1 × 3
USB 2,0 × 4
USB 3.2 Gen1 × 4
USB 2,0 × 4
(2x vía encabezado de pin)
GPIO
Raspberry Pi 40PIN GPIO × 1
CABEZAL
Ranura M.2 × 1
N/A
RS485 × 1
RS232 × 1
PCIe Gen 2 × 1
N/A
PCIe Gen 2 × 1
HDMI
Compatible con HDMI × 2
(1x vía conector FFC)
admite salida 4K 30fps
Compatible con HDMI × 2
admite salida 4K 30fps
PANTALLA DSI
MIPI DSI × 1
(15 pines 1,0 mm FPC)
MIPI DSI × 2
(15 pines 1,0 mm FPC)
MIPI DSI × 2
(FPC de 22 pines y 0,5 mm)
CÁMARA CSI
MIPI CSI-2 × 2
(15 pines 1,0 mm FPC)
MIPI CSI-2 × 2
(FPC de 22 pines y 0,5 mm)
ENTRADA DE ENERGÍA
5V
7V ~ 36V
5V
7V ~ 36V
12V
VENTILADOR
5V
5V / 12V
12V
sin control de ventilador
permite ajuste y medición de velocidad
RTC
N/A
Reloj en tiempo real con toma de batería y capacidad para activar Compute Module 4
ETHERNET RJ45
Gigabit Ethernet
Gigabit Ethernet dual
Gigabit Ethernet
TOMA CM4
adecuado para todas las variantes de Compute Module 4
SLOT PARA TARJETA SD
Toma de tarjeta MicroSD para variantes Compute Module 4 Lite (sin eMMC)
DIMENSIONES (MM)

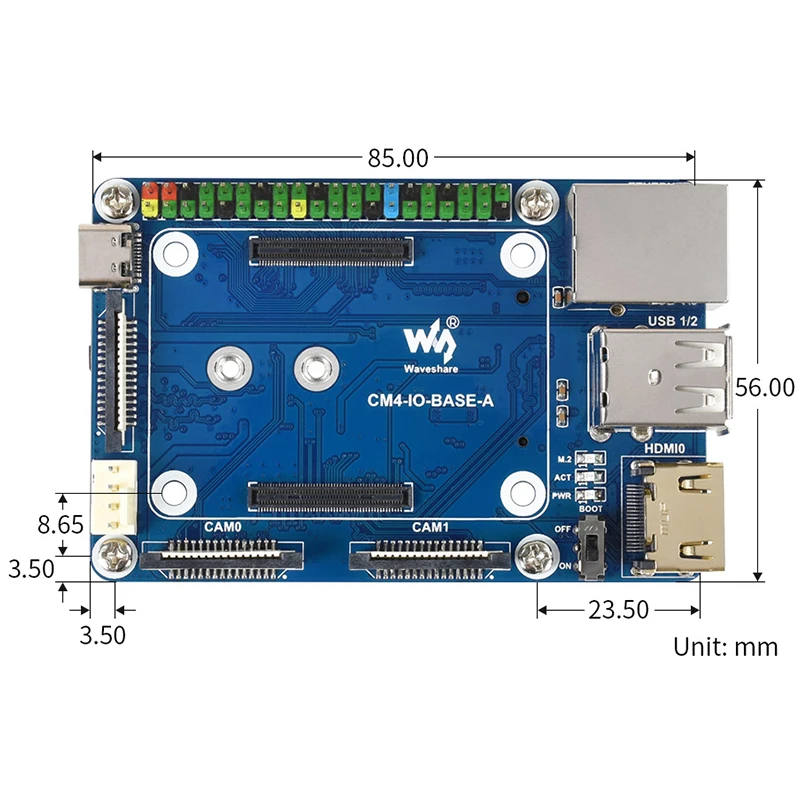

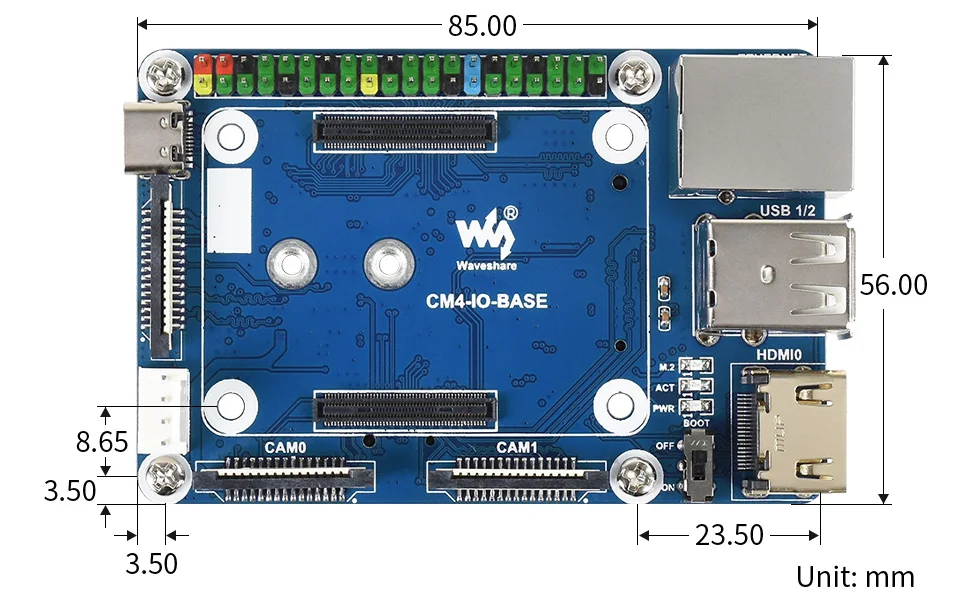

85.0 × 56.0
109.0 × 91.5
124.50 × 108.80
160 × 90
* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.
CONTENIDO DEL PAQUETE
Opción 1:
Peso:0,08 kg

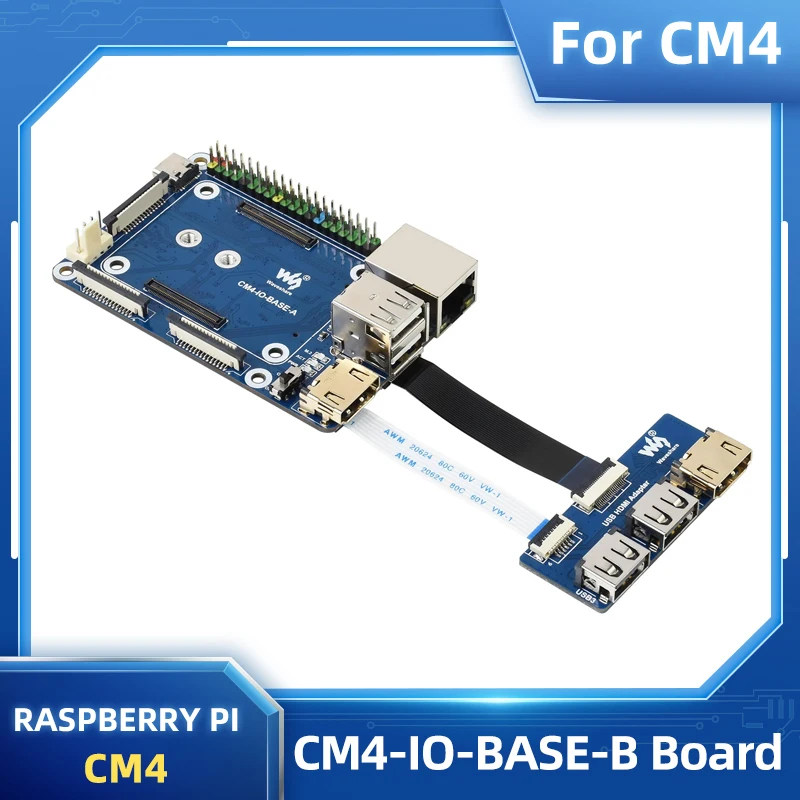

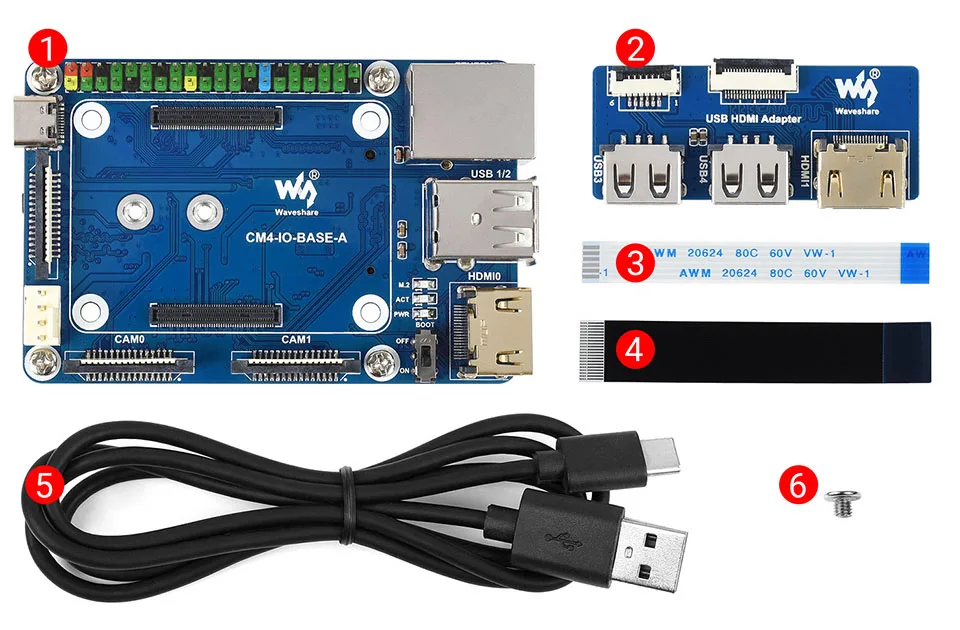

- CM4-IO-BASE-B x1
- Adaptador USB compatible con HDMI x1
- Cable FFC 6PIN 1,0 paso 60mm x1
- Cable FFC 20PIN 0,5 paso 60mm x1
- Cable USB-A a USB-C 1m x1
- Tornillo de montaje SSD x1
Opción 2:Peso:0,049 kg

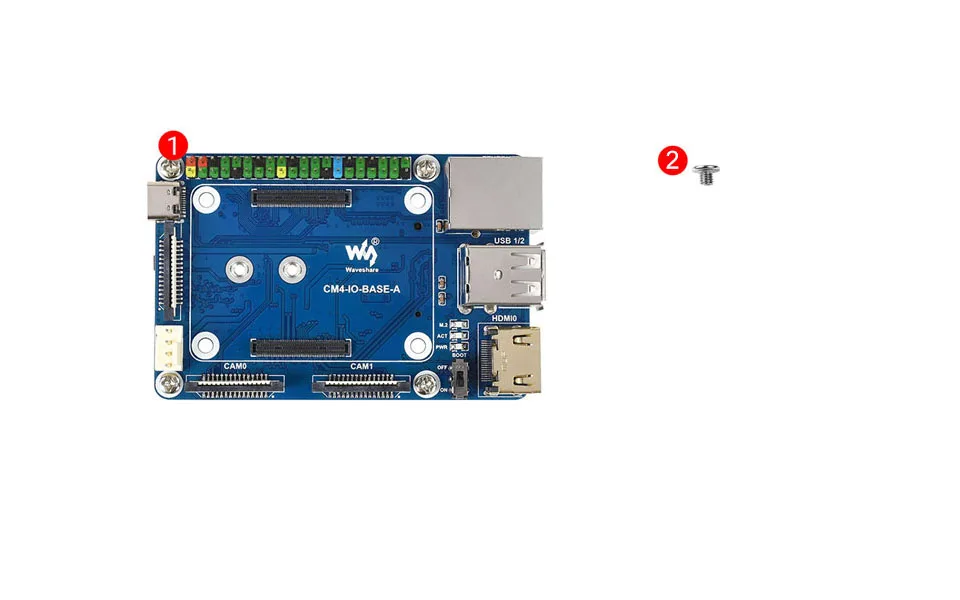

- CM4-IO-BASE-B x1
- Tornillo de montaje SSD x1
