Descripción

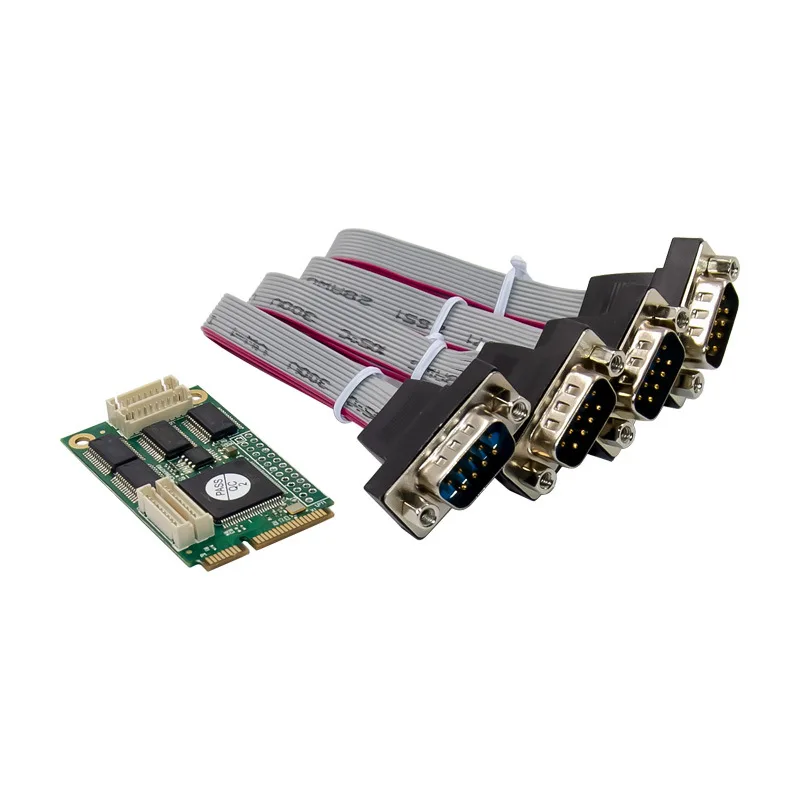

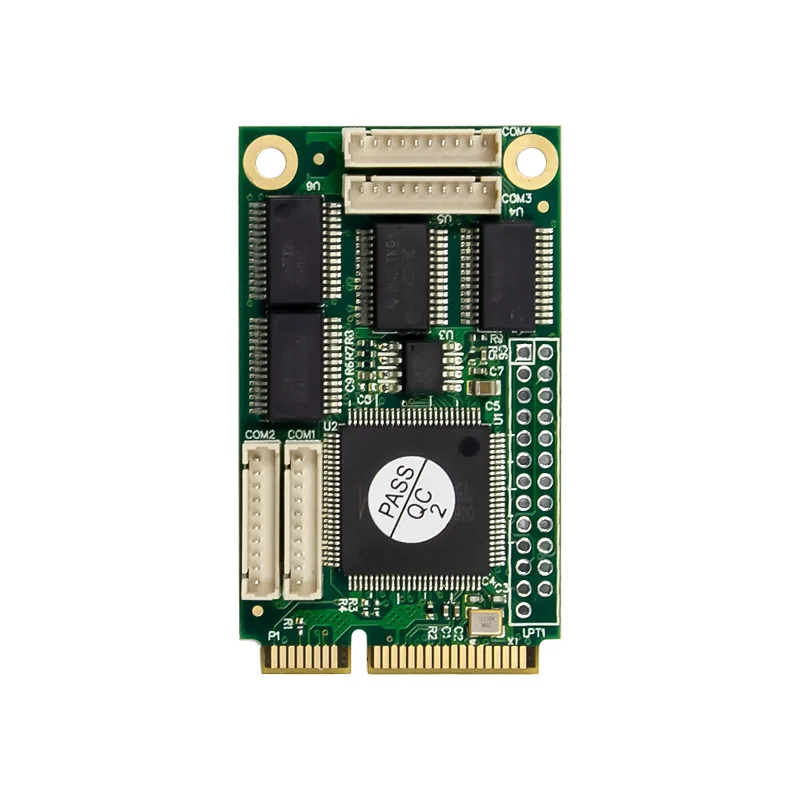

CH384L es un chip de cuatro puertos serie y puerto de impresora del bus MiniPCIE (PCIe), incluidos cuatro asíncronos compatibles con 16C550 o 16C750
Puerto serie y un puerto paralelo bidireccional mejorado EPP/ECP, y también puede agregar un chip CH438 para ampliar hasta 24 puertos serie.El puerto serie asíncrono proporciona un búfer FIFO independiente de 256 bytes para recibir y enviar, admite códec infrarrojo IrDA, admite velocidad en baudios de comunicación de 8 Mbps, utilizado para la expansión del puerto serie RS232 del bus MiniPCIE, puerto serie PCIE de alta velocidad con control automático de velocidad de hardware, puerto serie redes, comunicación RS485, comunicación IrDA, expansión de puerto paralelo/puerto de impresión, etc.
-El mismo chip se puede configurar como puerto serie de cuatro canales + puerto paralelo/puerto de impresora o un puerto serie de cuatro canales + puerto multiserie extendido del bus PCI-E.
-Proporciona una interfaz de host serial de dos cables, que se puede conectar a dispositivos EEPROM seriales como 24C0X para almacenar datos no volátiles.
-Identificación del dispositivo (ID del vendedor, ID del dispositivo, código de clase, etc.)de la placa PCIE se puede configurar en el dispositivo EEPROM.
-Voltaje de fuente de alimentación de 3,3 V, los pines principales de E/S admiten un voltaje soportado de 5 V y modo de suspensión de bajo consumo del puerto serie.
● Puerto serie
-4 puertos serie asíncronos completamente independientes, compatibles con 16C550, 16C552, 16C554 y 16C750 y han sido mejorados.
-Admite 5, 6, 7 u 8 bits de datos y 1 o 2 bits de parada.
Admite impar, par, sin paridad, 0, marca 1 en blanco y otros métodos de verificación.
-Velocidad en baudios de comunicación programable, compatible115200bps y velocidad en baudios de comunicación de hasta 8 Mbps.
-Alfregador FIFO primero en segundo plano incorporado de 256 bytes, compatible con 4 niveles de disparo FIFO.
Admite señales de módem MODEM CTS, DSR, RI, DCD, DTR, RTS, que se pueden convertir al nivel RS232.
Admite señales de control de flujo de hardware CTS y RTS protocolo de enlace automático y control automático de velocidad de transmisión, compatible con TL16C550C.
Admite detección de errores de fotogramas en serie y detección de intervalos de línea de rotura.
Admite comunicación serial full-duplex y half-duplex.
-El puerto serie 0 tiene un códec infrarrojo SIR incorporado, que admite comunicación infrarroja IrDA con una velocidad en baudios de 2400 bps a115200bps.
Admite el chip CH438 externo para ampliar otros 8 a 24 puertos serie asíncronos para realizar ocho puertos serie PCIE y puertos serie PCIE 28.
● Sistema operativo
-Windows 98SE/ME/NT 4.0/2000/XP/Vista/Server2003/Win 7, Linux
