Análisis general del producto

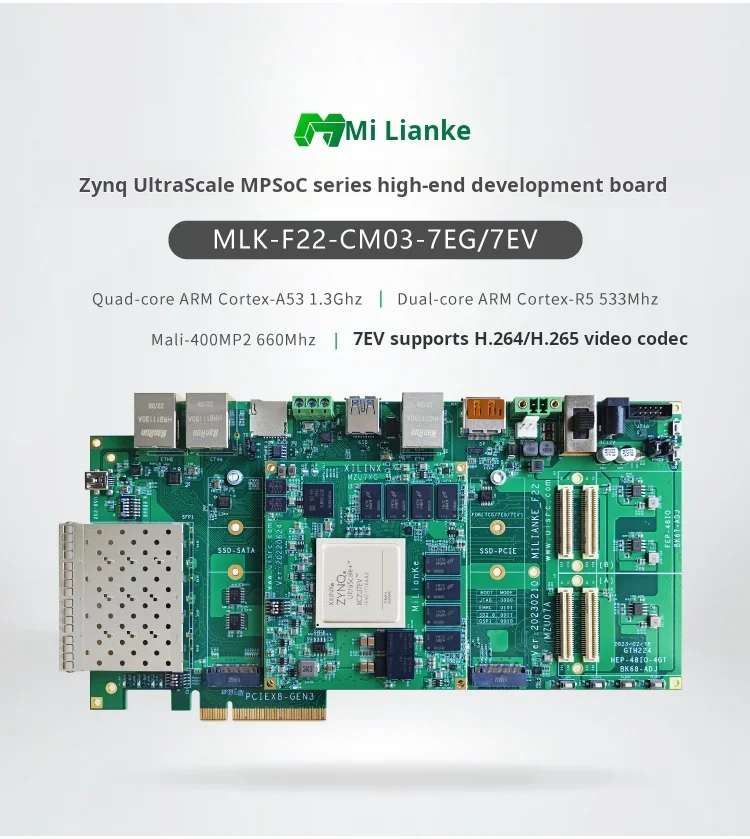

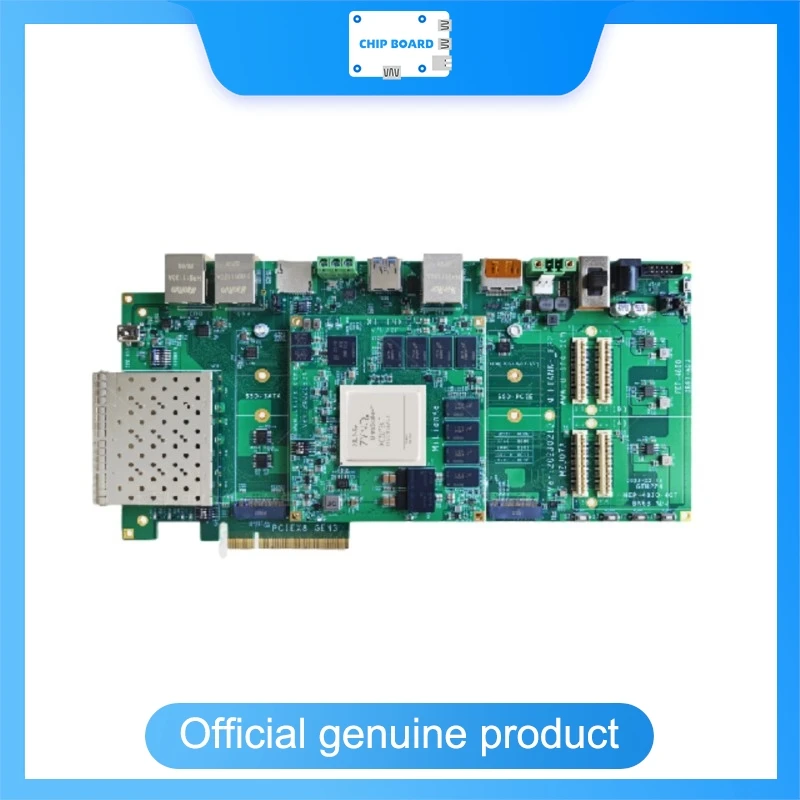

He utilizado la MILINKER MLK-F22-CM03 como plataforma de desarrollo para varios escenarios de computación heterogénea, combinando procesamiento en los núcleos ARM del MPSoC con bloques aceleradores implementados en la lógica FPGA. Su planteamiento no es el de una placa educativa de uso inmediato, sino el de una base de ingeniería para crear sistemas embebidos personalizados, especialmente cuando se necesita controlar con precisión el flujo de datos y la latencia.
La principal ventaja de este enfoque es que permite separar las tareas de forma eficiente. El procesador puede encargarse de Linux, la comunicación, la configuración del sistema y la lógica de aplicación, mientras que la FPGA ejecuta operaciones paralelas de tratamiento de imagen, filtrado, adquisición o preprocesado. En pruebas con una configuración de trabajo compuesta por un equipo anfitrión mediante PCIe, una cámara MIPI y una pantalla conectada por DSI, la arquitectura resulta especialmente adecuada para construir canalizaciones de visión sin depender exclusivamente de la CPU.
El formato compacto también facilita su integración en prototipos de laboratorio, bancos de pruebas y equipos embebidos. No obstante, conviene tener claro desde el principio que requiere conocimientos de Vivado, Vitis, Linux embebido y diseño digital.

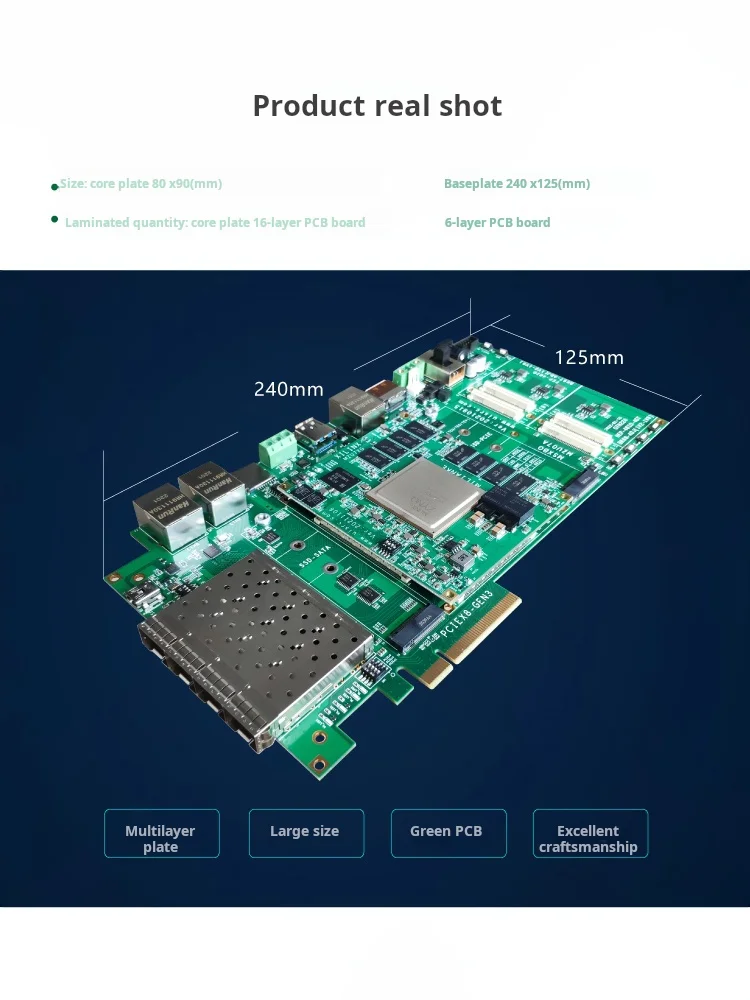

Calidad de construcción y materiales

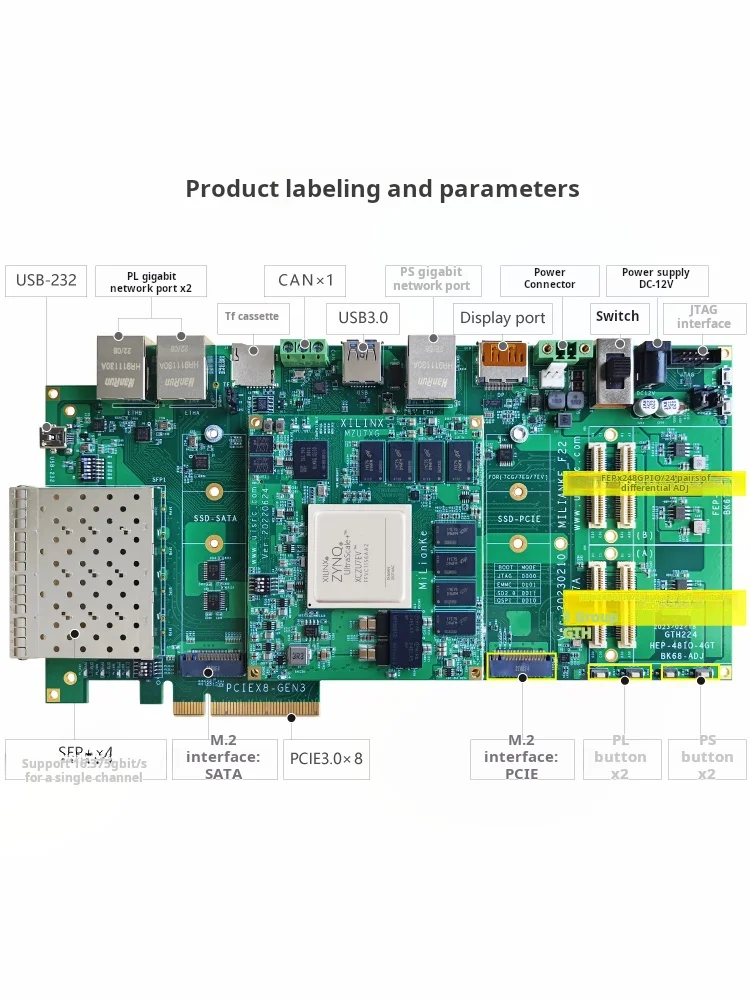

La placa transmite una orientación profesional por la cantidad y variedad de interfaces disponibles. La presencia de conectores PCIe, MIPI, FMC, memoria DDR4 y almacenamiento eMMC exige una distribución de señal y alimentación más cuidada que la de una placa de desarrollo convencional. En el uso diario, el diseño resulta más interesante por sus posibilidades de integración que por cualquier elemento estético.
Los conectores de expansión son un punto importante. El FMC permite incorporar tarjetas hijas adaptadas a una aplicación concreta, por ejemplo, módulos de adquisición, interfaces industriales o circuitos de conversión. Esta posibilidad evita tener que diseñar una placa completa desde cero durante las primeras fases de un proyecto.

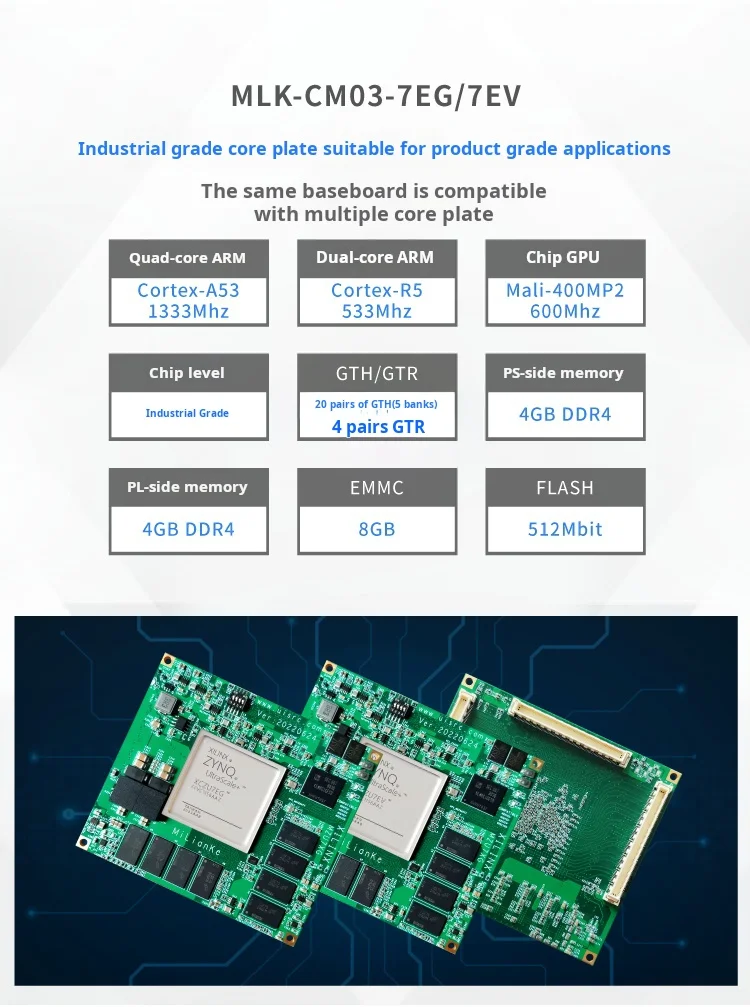

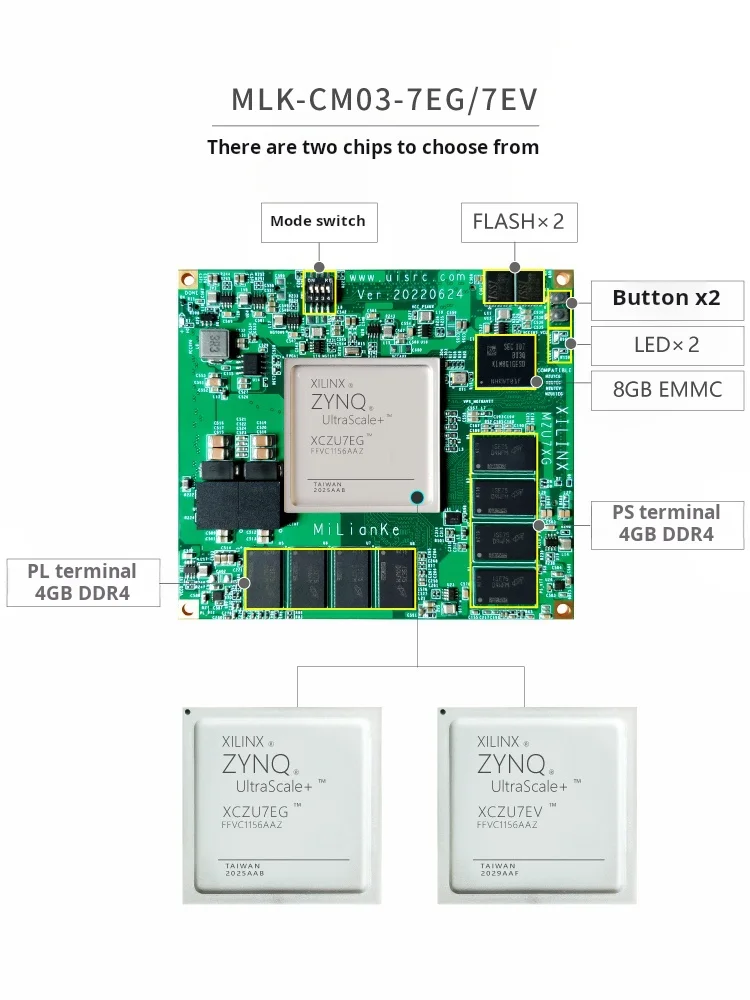

También valoro la inclusión de eMMC como almacenamiento integrado. Para un sistema Linux embebido, disponer de almacenamiento local simplifica la instalación de la imagen, la persistencia de configuraciones y el despliegue de una aplicación sin depender continuamente de una tarjeta extraíble. La memoria DDR4 completa una base adecuada para cargas de trabajo que necesiten trabajar con búferes de datos, imágenes o estructuras de procesamiento de cierto tamaño.
Como aspecto mejorable, habría agradecido una documentación especialmente detallada sobre alimentación, asignación de pines, restricciones de temporización y configuración de cada interfaz. En plataformas FPGA, estos datos son tan importantes como el propio hardware, porque una puesta en marcha rápida depende mucho de disponer de ejemplos funcionales y esquemas claros.
Compatibilidad y rendimiento
La interfaz PCIe x4 es uno de los elementos más relevantes de la MLK-F22-CM03. La he planteado como aceleradora conectada a un ordenador anfitrión, dejando en la placa las operaciones paralelizables y enviando los resultados al sistema principal. Este esquema encaja bien en adquisición de datos, procesamiento de señales y visión artificial, aunque el rendimiento final dependerá de la generación PCIe utilizada, de los controladores y de la eficiencia del diseño DMA. La simple presencia del conector no garantiza por sí sola una velocidad concreta.
Las interfaces MIPI CSI-2 permiten trabajar con cámaras compactas en proyectos de visión integrada. En una configuración de inspección, la cámara puede entregar los fotogramas al sistema, mientras la lógica programable realiza etapas como conversión, reducción, detección de características o preparación de los datos para el software. Las salidas MIPI DSI son igualmente útiles para mostrar información en una pantalla integrada, algo habitual en equipos industriales y prototipos de automoción.
La combinación de CSI-2 y DSI resulta más práctica que utilizar adaptadores externos, ya que reduce cableado y facilita crear un sistema compacto. Aun así, es necesario revisar cuidadosamente la compatibilidad eléctrica y de señal de cada cámara o panel, además de configurar correctamente los controladores y los parámetros de vídeo.
El soporte de Vivado y Vitis cubre un flujo de desarrollo completo: diseño RTL, síntesis, implementación, creación de aceleradores y ejecución de aplicaciones sobre Linux. Para mí, el punto fuerte está en poder iterar entre software y hardware sin cambiar de plataforma. La curva de aprendizaje es razonable para quien ya conoce el ecosistema Xilinx, pero puede ser exigente para usuarios acostumbrados a entornos tipo Arduino o a placas con bibliotecas de alto nivel.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Arquitectura MPSoC con procesadores ARM y lógica FPGA en un único sistema.
- PCIe x4 para conectar la placa a un equipo anfitrión y construir aceleradores.
- Interfaces MIPI CSI-2 y DSI apropiadas para visión y sistemas con pantalla integrada.
- Memoria DDR4 y almacenamiento eMMC para aplicaciones Linux embebidas.
- Conectores FMC que permiten adaptar la plataforma a distintos proyectos.
- Compatibilidad con Vivado y Vitis para cubrir desde RTL hasta software de aplicación.
Aspectos mejorables:
- No es una solución plug-and-play; requiere conocimientos de FPGA, Linux y diseño de sistemas.
- La configuración inicial puede llevar tiempo si no se dispone de proyectos de referencia bien documentados.
- El rendimiento real de PCIe dependerá del diseño de transferencia, los controladores y la configuración del sistema.
- La compatibilidad con cámaras, paneles y tarjetas FMC debe comprobarse antes de comprar periféricos.
- No sustituye a una GPU cuando el objetivo principal es renderizado gráfico convencional.
Frente a una placa de desarrollo más sencilla, ofrece mucha más capacidad de personalización y control sobre el flujo de datos. Frente a una tarjeta aceleradora comercial cerrada, proporciona mayor libertad para modificar el hardware, aunque a cambio exige más trabajo de diseño y validación.
Veredicto del experto
La MILINKER MLK-F22-CM03 me parece una plataforma sólida para equipos de ingeniería, proyectos de visión embebida, adquisición de datos y desarrollos industriales que necesiten combinar software y lógica programable. Su valor no está en la facilidad de uso inmediata, sino en la posibilidad de construir una arquitectura ajustada a una aplicación concreta.
Recomiendo planificar el proyecto empezando por una prueba mínima: arrancar Linux desde eMMC, validar la memoria DDR4, comprobar la comunicación PCIe y conectar después una cámara o una tarjeta FMC. También conviene documentar desde el primer día la asignación de pines, las restricciones de reloj y el flujo de transferencia entre ARM, FPGA y memoria.
Para un estudiante avanzado o un desarrollador de sistemas embebidos, es una inversión formativa y técnica interesante. Para quien busque conectar periféricos y programar sin enfrentarse a síntesis, controladores o diseño RTL, hay alternativas más sencillas y adecuadas.
