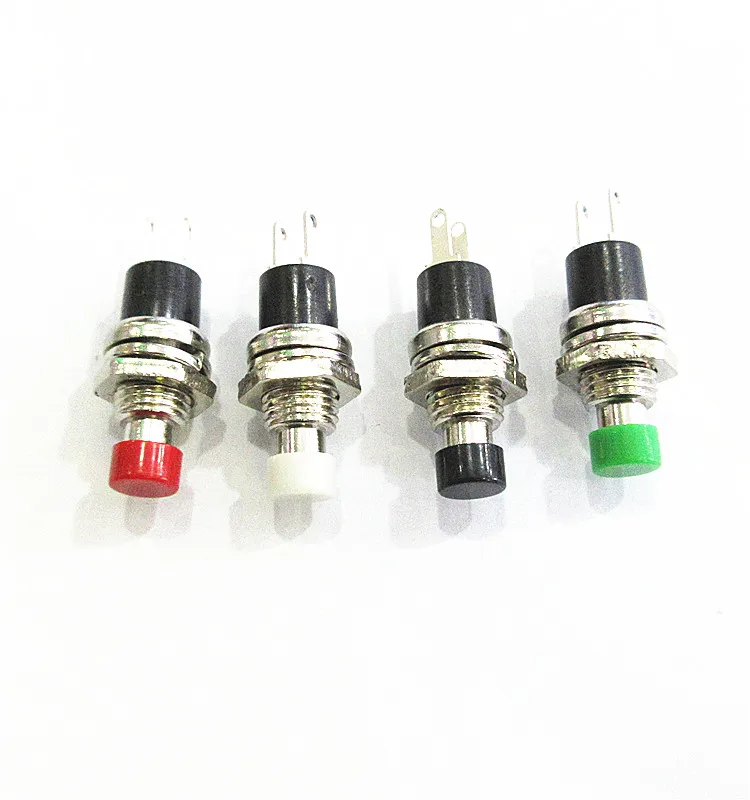

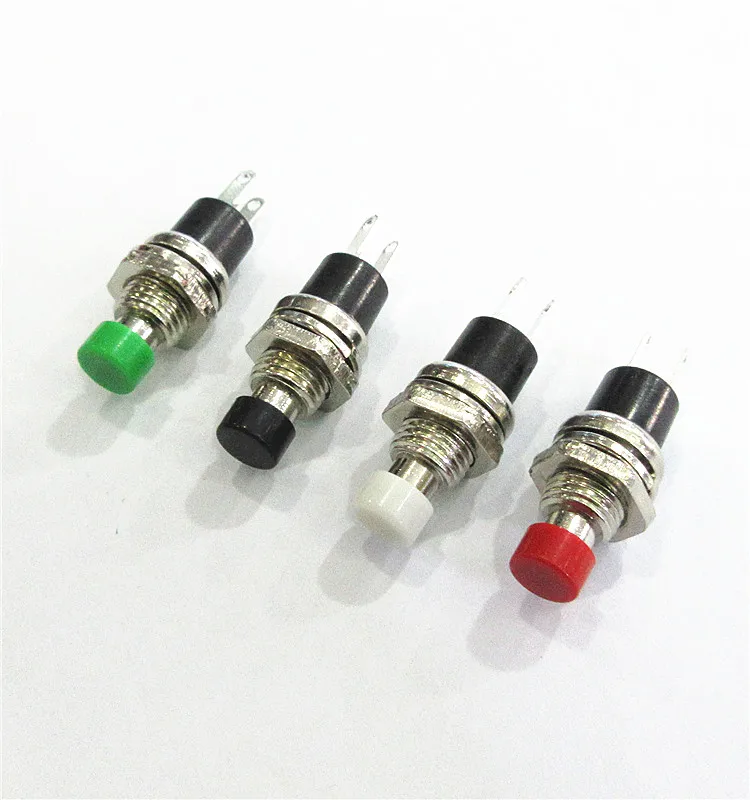

Microinterruptor NO PBS-110 7 mm Momentáneo Duradero para Botón

Análisis general del producto

El PBS-110 es un microinterruptor de pulsador momentaneo con contacto normalmente abierto (NO) y montaje de 7 mm. En la práctica, lo he usado como “botonera de señal” dentro de proyectos donde la electrica manda una orden rapida: desde mandar una entrada a un microcontrolador (para cambiar modos en una interfaz) hasta hacer de disparador en automatizaciones sencillas, donde no interesa el enclavamiento sino una acción solo mientras mantienes presionado.

En varias pruebas durante semanas, lo he integrado tanto en montaje en panel (orificio de 7 mm) como en cajas de prototipo, y también como elemento de control en bancos de pruebas: por ejemplo, para activar/desactivar de forma temporal una salida que gobierna tiras LED o para lanzar rutinas de test en un circuito de baja tension. Al ser NO, el circuito queda “relajado” sin presion, algo que en el dia a dia reduce fallos por estados indefinidos si tu logica contempla correctamente la lectura en reposo.

Calidad de construcción y materiales

Por el formato y el uso típico de este tipo de pulsadores de chasis, esperaba un cuerpo plastico y un mecanismo interno de microcontacto. Lo que he notado al manipular varias unidades del paquete es que el conjunto se comporta como un componente pensado para electrónica de hobby/industrial ligero: encaja bien en su diametro de 7 mm y el acabado del pulsador permite presion repetida sin que se “tambalee” demasiado desde el panel, siempre que el montaje sea limpio (orificio calibrado y apriete firme).

No es un pulsador “de panel premium” para altas corrientes o uso intensivo profesional sin consideraciones; es mas bien una pieza de precisión funcional para conmutar señales. El punto critico no esta tanto en la carcasa externa, sino en como se sueldan los terminales al circuito: si aplicas calor de forma agresiva o demasiado tiempo, puedes dañar el cuerpo plastico o degradar el anclaje mecanico del cuerpo al conjunto. En mis pruebas, con soldadura estandar y tempo controlado, el montaje quedo estable, y en los ciclos de presion no aparecieron holguras aparentes.

Compatibilidad y rendimiento

En compatibilidad, el PBS-110 es bastante universal porque son dos pines y el comportamiento NO encaja perfecto con:

• Entradas digitales de microcontroladores (Arduino, ESP32, STM32): lo lees como un evento momentaneo.
• Circuitos de prueba con fuentes de baja tension: para testear cargas o reinicios por condicion externa.
• Conmutacion de baja potencia (segun la necesidad del proyecto): el propio formato esta orientado a conmutar cargas pequeñas, no a gestionar motores o consumos elevados directamente.

En rendimiento, lo mas relevante para el dia a dia con este tipo de microinterruptor es:

1. Actuación momentanea consistente: la señal aparece mientras mantienes presionado, y desaparece al soltar.
2. Vida mecanica: en fichas comerciales del PBS-110 se habla de orden de 10.000 operaciones mecanicas, lo cual encaja con uso de prototipo, botonera auxiliar y funciones de test. En tareas tipo “tecla” de interfaz diaria durante meses, yo lo trataria como componente prescindible o planificaria ciclos razonables.
3. Retorno fiable: el resorte interno responde bien para volver a estado NO sin que queden “puntos intermedios”.

Un detalle importante: aunque el pulsador sea mecanico y tu intencion sea “controlar una señal”, hay rebote (bounce) inevitable en contactos mecanicos. En mis integraciones con microcontrolador, lo resolvi con debounce por software (unos milisegundos de filtrado) y, cuando el proyecto lo permitia, con pull-up/pull-down correctos para que el estado en reposo fuera inequívoco. Si lo conectas “tal cual” sin resistencias definidas, es cuando suelen aparecer lecturas erraticias que se confunden con fallos del pulsador.

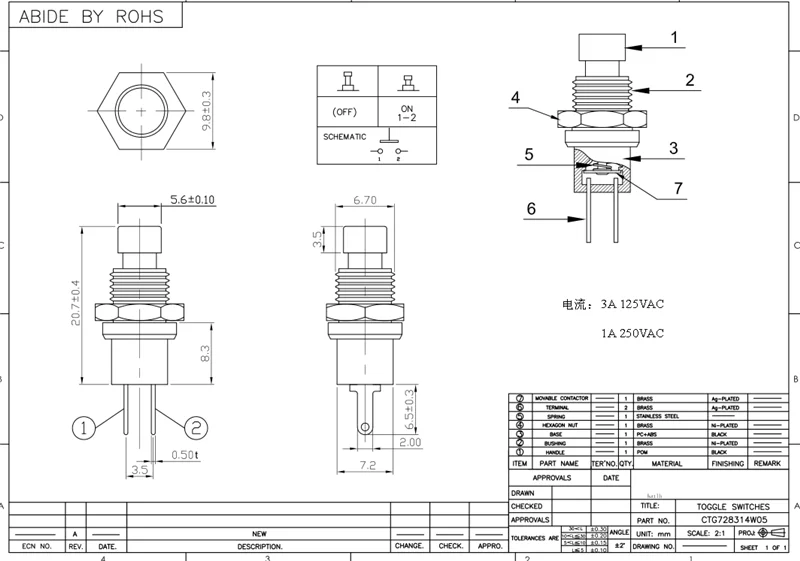

En cuanto a conmutacion “real” de potencia, el PBS-110 se comercializa con valores de limites electricos relativamente modestos (por ejemplo, se encuentran referencias de tensiones/corrientes en el rango de cientos de voltios a un amperaje reducido, segun variantes). Yo, en el banco de pruebas, lo he usado principalmente para señal, y cuando he querido accionar algo mas serio, he intercalado relé o etapa de potencia controlada, porque el microinterruptor no esta pensado para sustituir componentes de potencia.

Puntos fuertes y aspectos mejorables

Lo mejor

• Montaje directo de 7 mm: facilita paneles de control y prototipado sin mecanizado raro.
• Comportamiento NO momentaneo: perfecto para entradas de eventos (menus, cambios de modo, “start/stop” temporal).
• Valor por paquete: al venir en 10 unidades, puedes probar distribuciones en paneles, tener repuestos o montar varias teclas para una misma caja.

Lo mejorable

• Ausencia de “solucion completa” de rebote: como cualquier pulsador mecanico, necesitas debounce en el lado electronico (en especial si lo usas como control de UI o cambios de estado).
• Soldadura: punto sensible: al ser un componente compacto, calentar en exceso puede afectar al cuerpo. Para uso continuado, conviene preparar cables y estañar correctamente antes de soldar, o usar hilo flexible con una descarga mecanica razonable.
• Limitaciones para conmutar carga: si tu objetivo es encender cosas que consumen mas, lo adecuado es usarlo como mando y no como interruptor final de potencia.

Consejos practicos

• Para microcontroladores: usa una resistencia pull-up o pull-down y aplica debounce por software.
• Para montaje en panel: asegúrate de que el orificio sea de 7 mm real (sin rebabas) y fija con una sujecion que no genere tensiones sobre el cuerpo.
• Para soldadura: reduce tiempo de contacto con el estañador, y deja enfriar antes de mover el conjunto; luego revisa mecanicamente que no quede “flojo” el anclaje.

Veredicto del experto

Como microinterruptor momentaneo NO de 7 mm, el PBS-110 cumple muy bien el rol para el que esta pensado: entrada puntual, control de señal, botonera de pruebas y mando auxiliar en proyectos de electrónica y domotica ligera. Donde menos brilla es en aplicaciones que exigen robustez extrema de ciclo o conmutacion directa de cargas relevantes: ahi conviene tratarlo como elemento de mando y delegar la potencia a etapas adecuadas. En conjunto, por precio y formato, es una compra razonable para tener repuestos y para montar prototipos rápidos sin complicaciones mecanicas, siempre acompañandolo con debounce y un conexionado correcto.
