Descripción
DESCRIPCIÓN

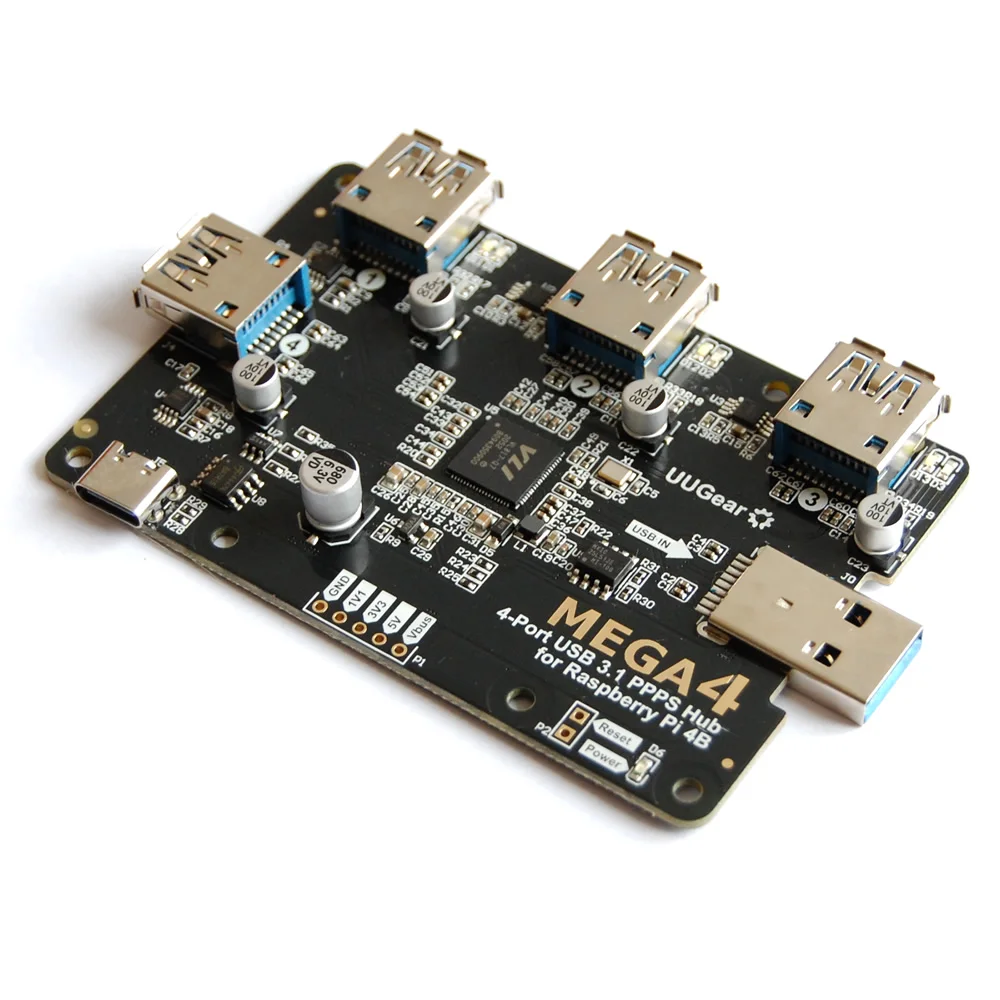

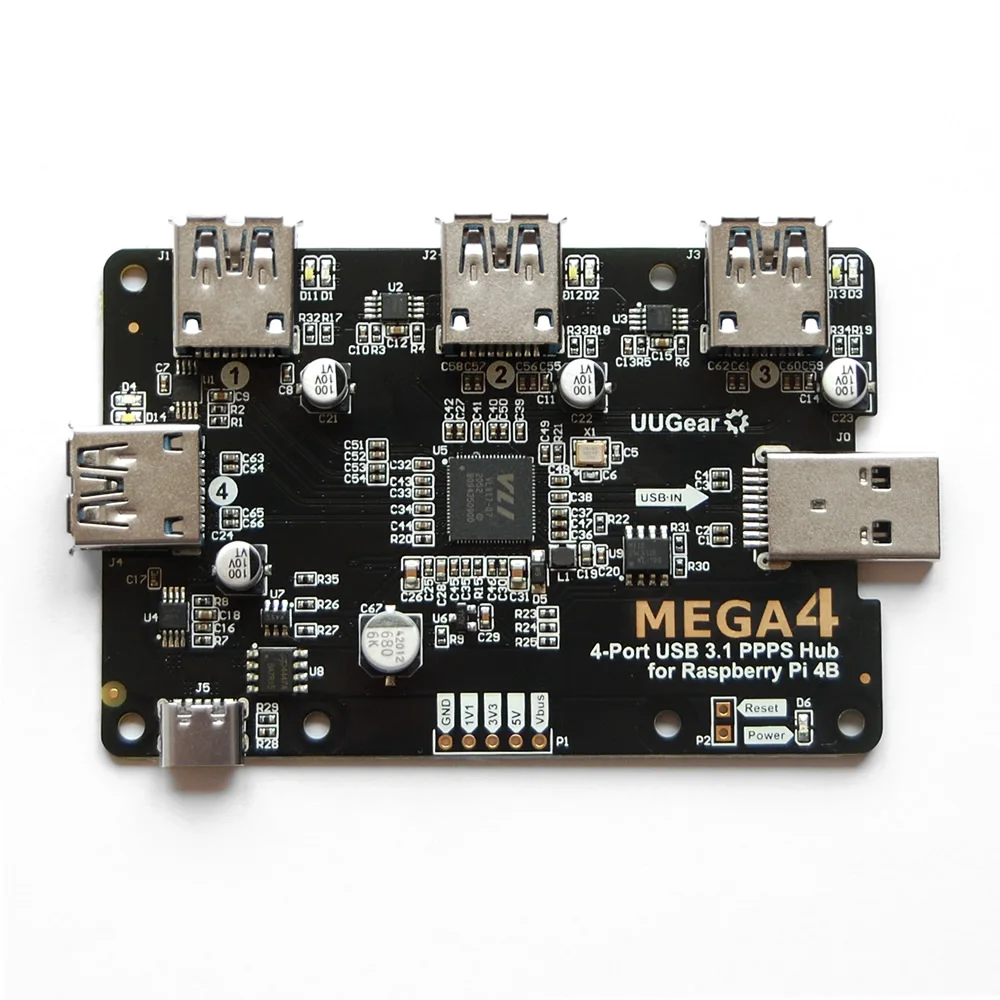

MEGA4 es un concentrador USB 3.1 PPPS (conmutación de alimentación por puerto) de 4 puertos diseñado para Raspberry Pi 4B.Agrega 4 puertos USB 3.1 más a Raspberry Pi 4B y la alimentación de cada puerto se puede encender o apagar por separado a través del software.

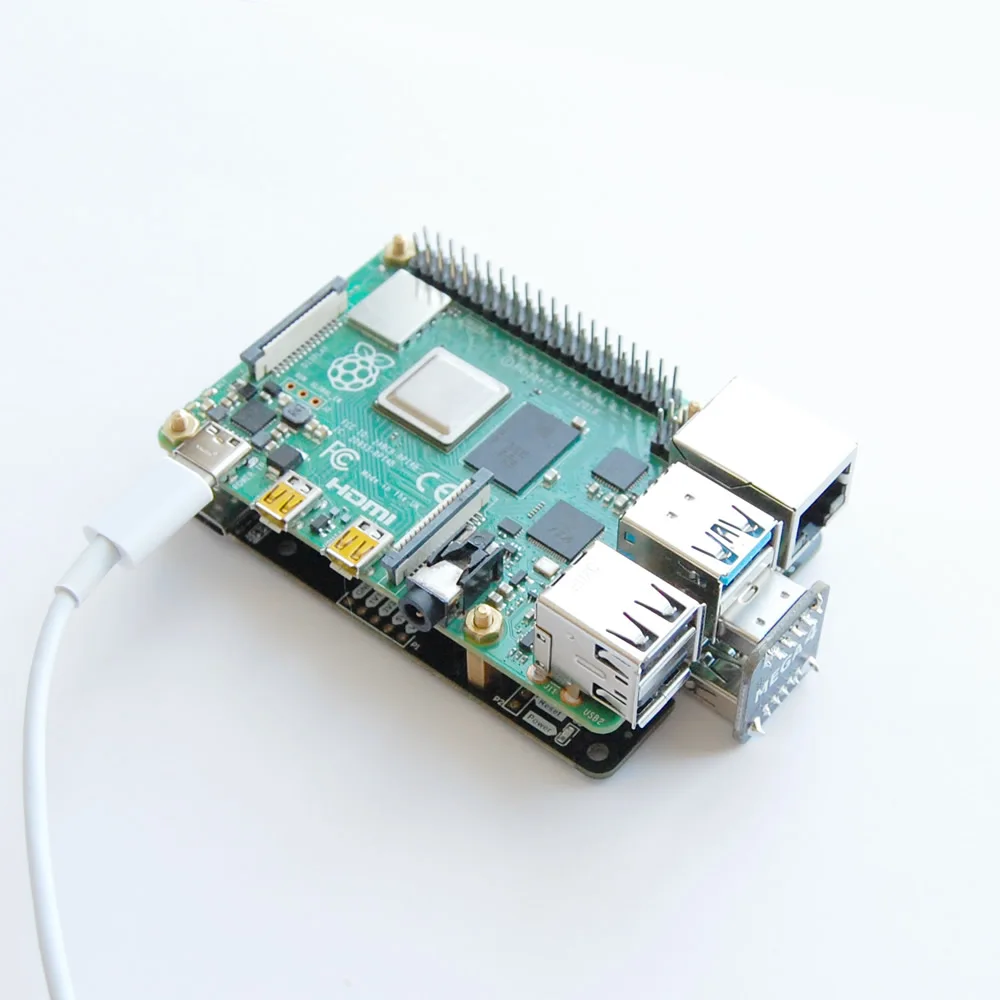

MEGA4 tiene el mismo tamaño de placa que Raspberry Pi 4B y se puede montar debajo.El adaptador en forma de U (incluido) puede realizar datos y conexión de alimentación entre MEGA4 y Raspberry Pi.
MEGA4 también es un concentrador alimentado y puede conectar una fuente de alimentación de 5 V a su conector USB tipo C y aumentar significativamente su capacidad de salida de corriente.

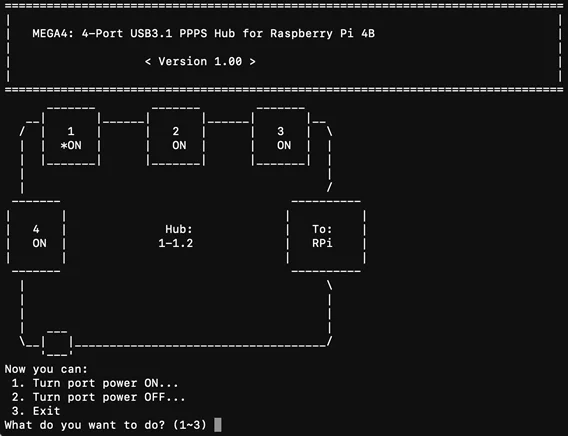

Puede encender/apagar la alimentación de cada puerto USB a través del software o a través de UUGear Web Interface (UWI) en una PC, tableta o teléfono inteligente.
Aunque MEGA4 está diseñado para Raspberry Pi 4B, puede usarlo como concentrador USB 3.1 en otras computadoras.Es posible que desee utilizar un cable de extensión USB3.1 para la conexión.
INSTALACIÓN DE SOFTWARE
Para instalar el software de MEGA4, ejecute este comando en su directorio residencial:
pi@frambuesapi~$Obtenerhttps://www.uugear.com/repo/MEGA4/instalar.sh
Si su Raspberry Pi tiene conexión a Internet, descargará inmediatamente el script desde nuestro sitio web y luego verá el script “Install.sh” en su directorio de inicio.Entonces sólo necesitas esta escritura con sudo:
pi@frambuesapi~$sudoshinstalar.sh
Deberá utilizar sudo para ejecutar este script porque también intenta desactivar el USB y gastar en un archivo/boot/cmline.txt.

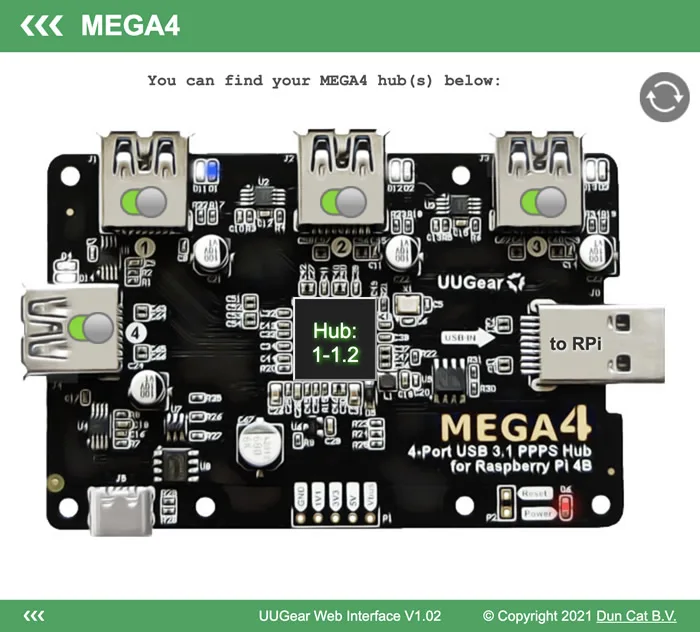

Después de instalar el software, debe reiniciar su Raspberry Pi para que el servidor UWI funcione en segundo plano.Con la configuración predeterminada, debería poder acceder a su MEGA4 a través de UWI en la dirección http://raspberrypi:8000/mega4/.

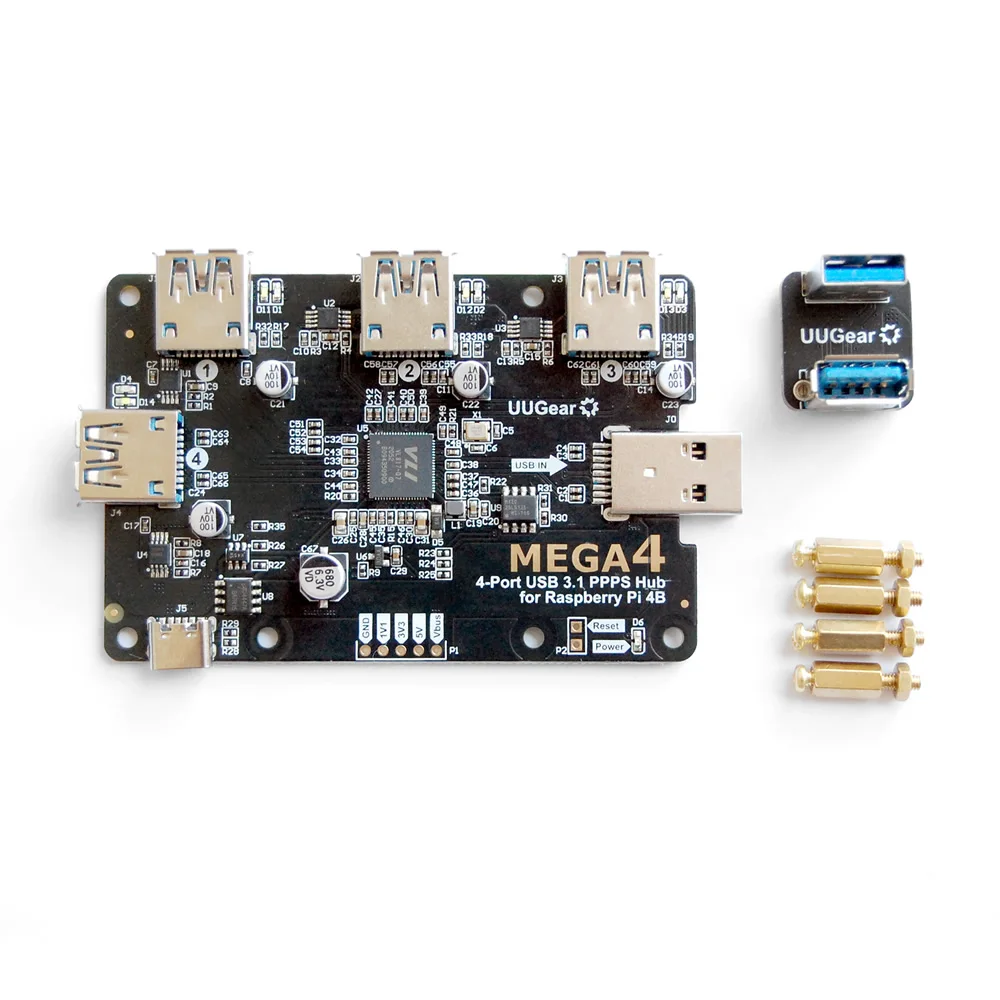

CONTENIDO DEL PAQUETE
Cada paquete de MEGA4 contiene:
Tablero MEGA4 x 1
Adaptador en forma de U x 1
Aparejos de cobre M2.5 x 10+6 mm x 4
Tornillos M2.5 x 4
Nueces M2.5 x 4
ESPECIFICACIONES
Dimensión:
85 mm x 56 mm x 9 mm (el enchufe USB tiene 7 mm sobresaliente)
Peso
29 g (peso neto sin ningún accesorio)
Controlador de concentrador USB
VL817 Q7 (firmware rev 90.23)
Interruptor de alimentación por puerto
AP2511 ( hoja de datos)
MOSFET de diodo ideal
AO4447 ( hoja de datos)
Estándares
Compatibilidad USB 3.1 Gen1 (USB 3.0), 2.0 y 1.1
Traductor de transacciones múltiples (MTT)
Conmutación de alimentación por puerto (PPPS)
Protección contra sobrecorriente por puerto
Velocidad de datos
USB v3.1 Gen 1: hasta 5 Gbps
USB v2.0: hasta 480 Mbps
USB v1.1: hasta 12 Mbps
Puertos USB
Arriba: 1 (enchufe USB 3.0 tipo A)
Downstream: 4 (conector hembra USB 3.0 tipo A)
Corriente de salida
Solo alimentado por bus: hasta 1,2 A en total (limitado por Raspberry Pi 4B)
Con fuente de alimentación suplementaria: hasta 5 A en total y 2,5 A por puerto (también depende de la fuente de alimentación)
Corriente estática
64 mA
Temperatura de funcionamiento
0℃~70℃
Humedad
0~80% RH, sin condensación
INFORMACIÓN ADICIONAL
Peso
0,060 kg
Dimensiones
85 × 56 × 9 cm
