Análisis general del producto
He utilizado este medidor de potencia RF en tareas de comprobacion de enlaces, revision de amplificadores y ajuste de pequenas instalaciones de radiofrecuencia, y su principal virtud es que concentra varias funciones utiles en un formato realmente portatil. El rango de 100 kHz a 10 GHz permite trabajar con muchas aplicaciones habituales: emisores de radio, sistemas inalambricos, equipos de laboratorio, redes Wi-Fi, enlaces de microondas y etapas de amplificacion.
La lectura cubre desde -60 hasta +30 dBm, un margen suficientemente amplio para comprobar tanto senales debiles como niveles elevados, siempre que se configure correctamente el atenuador interno. La resolucion indicada de 0,1 dBm facilita detectar pequenas variaciones de nivel, aunque conviene no confundir resolucion de pantalla con exactitud absoluta. Para trabajos de calibracion exigentes seguiria utilizando un medidor de laboratorio con certificado vigente, pero para mantenimiento, diagnostico y ajustes de campo este instrumento resulta mucho mas practico.

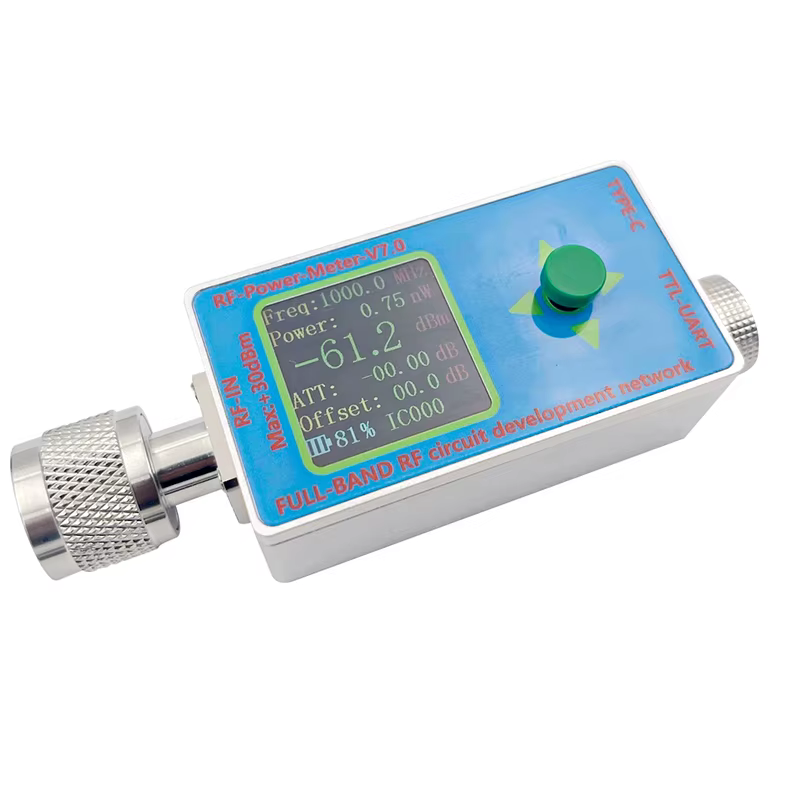

La pantalla TFT de 1,3 pulgadas ofrece una lectura directa sin depender de un ordenador. No es especialmente grande, pero permite consultar el valor medido, modificar parametros y revisar los puntos almacenados mientras se trabaja junto a una antena, un amplificador o un equipo de transmision.
Calidad de construccion y materiales
La carcasa de aleacion de aluminio transmite una sensacion de solidez superior a la de muchos medidores RF economicos fabricados integramente en plastico. El formato compacto facilita transportarlo en una bolsa de herramientas y la envolvente metalica aporta proteccion mecanica durante el uso en instalaciones, bancos de trabajo o armarios de comunicaciones.

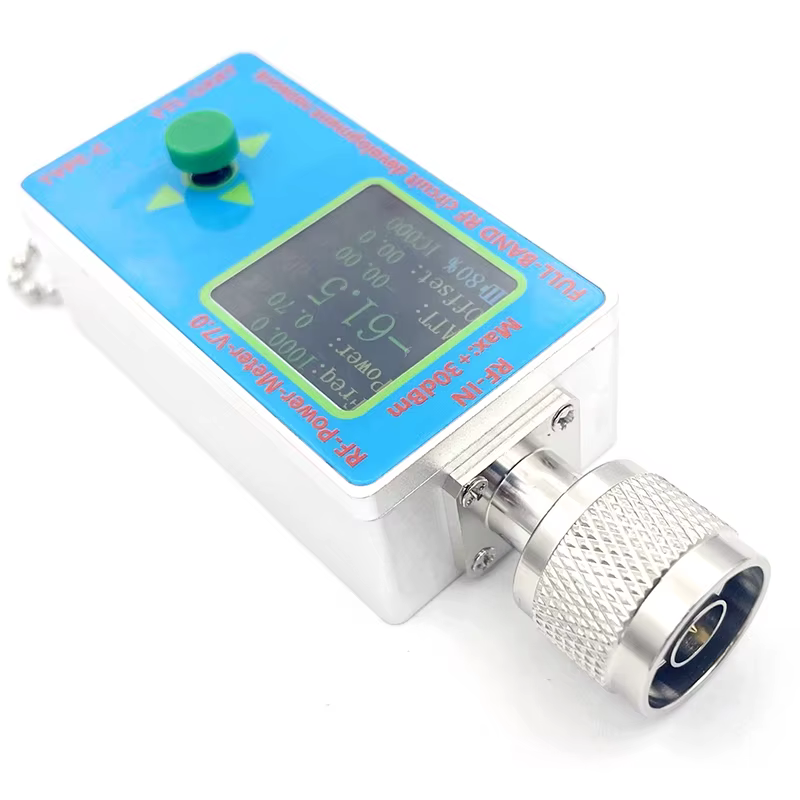

El conector macho tipo N es apropiado para aplicaciones de 50 ohmios y ofrece una union mecanicamente firme. Aun asi, recomiendo evitar conectar y desconectar adaptadores con demasiada frecuencia, especialmente si se emplean convertidores a SMA o BNC. Cada adaptador introduce perdidas y una pequena incertidumbre adicional, que se vuelve mas relevante al acercarse a 10 GHz.

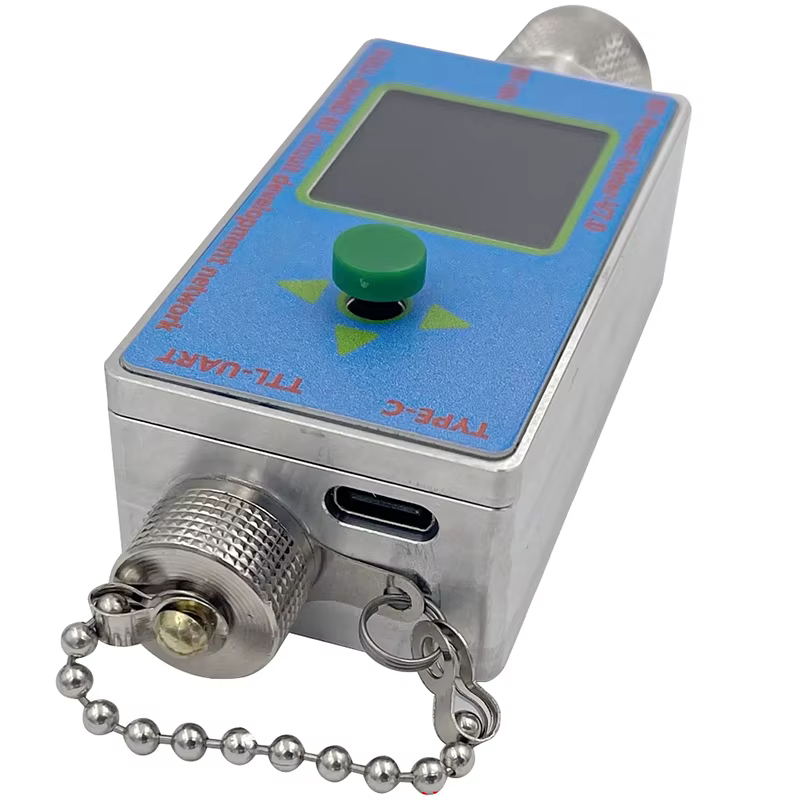

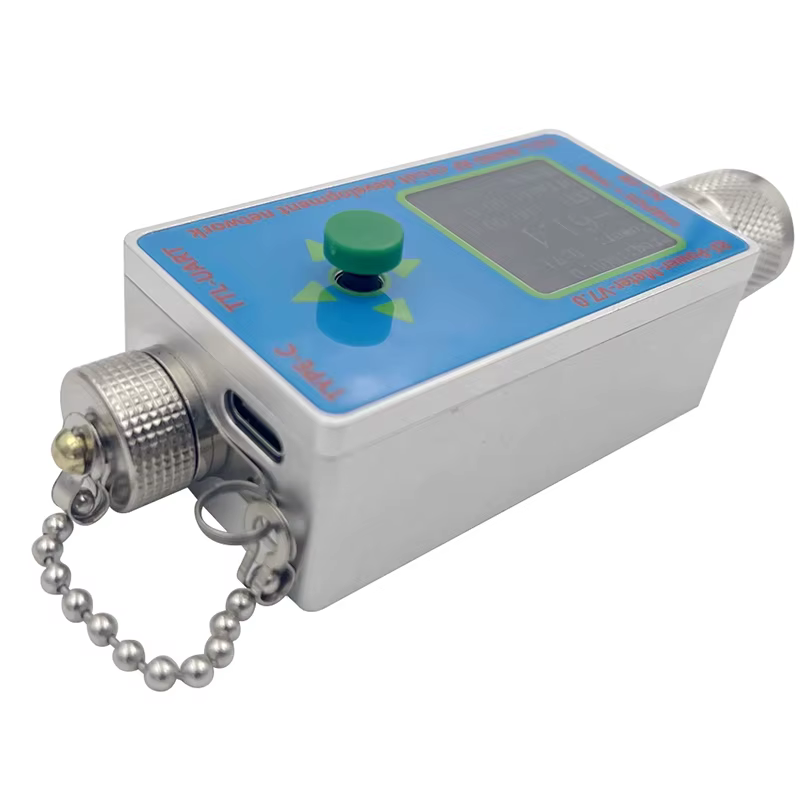

La alimentacion mediante USB tipo C resulta comoda porque permite utilizar un cargador convencional, una bateria externa o el puerto de un ordenador. La bateria de litio integrada aporta autonomia para mediciones en campo, aunque conviene cargarla antes de realizar una jornada larga y no dejar el equipo almacenado durante meses completamente descargado.
Compatibilidad y rendimiento
La impedancia de entrada de 50 ohmios encaja con la mayoria de equipos de radiofrecuencia profesionales y semiprofesionales. Lo he encontrado especialmente util para comprobar la salida de transmisores de baja potencia, comparar niveles antes y despues de un atenuador y verificar si un amplificador entrega una potencia razonablemente uniforme en distintas frecuencias.
El atenuador digital ajustable entre 0 y 31,75 dB es una funcion importante. Cuando la senal supera 0 dBm, no basta con conectar el equipo y leer la pantalla: hay que seleccionar un valor de atenuacion adecuado y aplicar correctamente el desplazamiento correspondiente. Si este ajuste no se realiza, la medicion puede quedar desplazada y llevar a conclusiones erroneas sobre la potencia real. En la practica, aconsejo comenzar con una atenuacion conservadora, comprobar que la entrada queda dentro del margen permitido y despues afinar la lectura.
La adquisicion continua permite observar variaciones de nivel, mientras que el modo de disparo unico resulta mas apropiado para capturar eventos concretos. La memoria para hasta 500 puntos facilita registrar barridos o secuencias de comprobacion, y los cursores MARK ayudan a localizar maximos, minimos y anchuras de pulso. Estas funciones son especialmente utiles al analizar transmisiones intermitentes o senales que no permanecen estables.

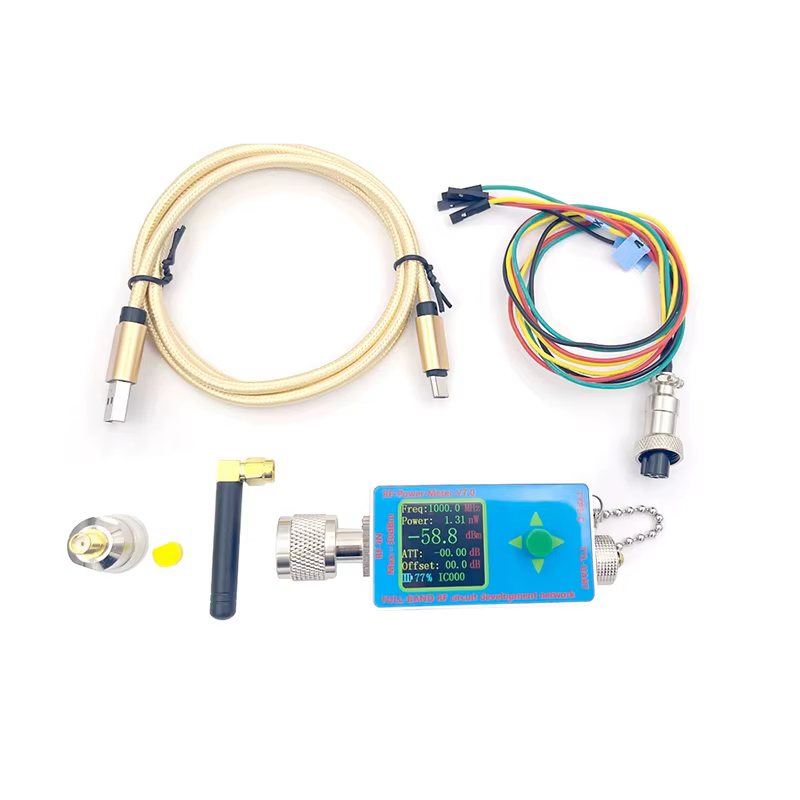

La comunicacion USB tipo C permite exportar datos y conectarlo a un ordenador, mientras que la comunicacion serie TTL abre posibilidades para integrarlo en procedimientos de prueba. Para automatizar mediciones recomiendo documentar previamente el cableado y los niveles logicos, ya que USB y TTL no son interfaces equivalentes y no deben conectarse directamente sin conocer la asignacion de pines y tensiones.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaria:
- Rango de frecuencia amplio, desde 100 kHz hasta 10 GHz.
- Margen de potencia util para senales debiles y niveles relativamente altos.
- Atenuador digital con ajuste fino.
- Pantalla integrada para trabajar sin ordenador.
- Registro de hasta 500 puntos y modos de adquisicion continua o puntual.
- Carcasa metalica resistente y formato transportable.
- Alimentacion por USB tipo C y bateria interna.
Como aspectos mejorables, la pantalla de 1,3 pulgadas puede resultar algo limitada cuando se consultan varios parametros al mismo tiempo. Tambien considero imprescindible trabajar con cuidado en los extremos del rango de frecuencia, donde los cables, adaptadores, conectores y desadaptaciones tienen un efecto mucho mas apreciable que en frecuencias bajas.
No lo utilizaria directamente con un transmisor cuya potencia maxima no este claramente controlada. Para niveles elevados emplearia un acoplador direccional o un atenuador externo de potencia conocida, verificando que todos los componentes soportan la potencia aplicada. Mantener limpios los conectores y utilizar cables de 50 ohmios de buena calidad tambien mejora la repetibilidad.
Veredicto del experto
Este medidor RF me parece una herramienta equilibrada para tecnicos, instaladores y aficionados avanzados que necesiten comprobar niveles de potencia sin cargar con un analizador de espectro de sobremesa. Su combinacion de rango hasta 10 GHz, atenuacion digital, registro de datos y comunicacion con ordenador lo situa por encima de un simple indicador de potencia.
Su mejor escenario es el mantenimiento y diagnostico: confirmar la salida de un modulo, comparar perdidas, revisar una senal intermitente o documentar medidas durante una instalacion. No sustituye a un analizador vectorial ni a un instrumento de calibracion profesional, pero ofrece una relacion razonable entre portabilidad, funciones y utilidad practica.
Con una correcta configuracion del atenuador, accesorios de 50 ohmios y un manejo cuidadoso de los conectores, puede convertirse en un equipo de apoyo muy valido para trabajos RF cotidianos y comprobaciones tecnicas en campo.
