Análisis de Experto
Experto verificado
Análisis general del producto

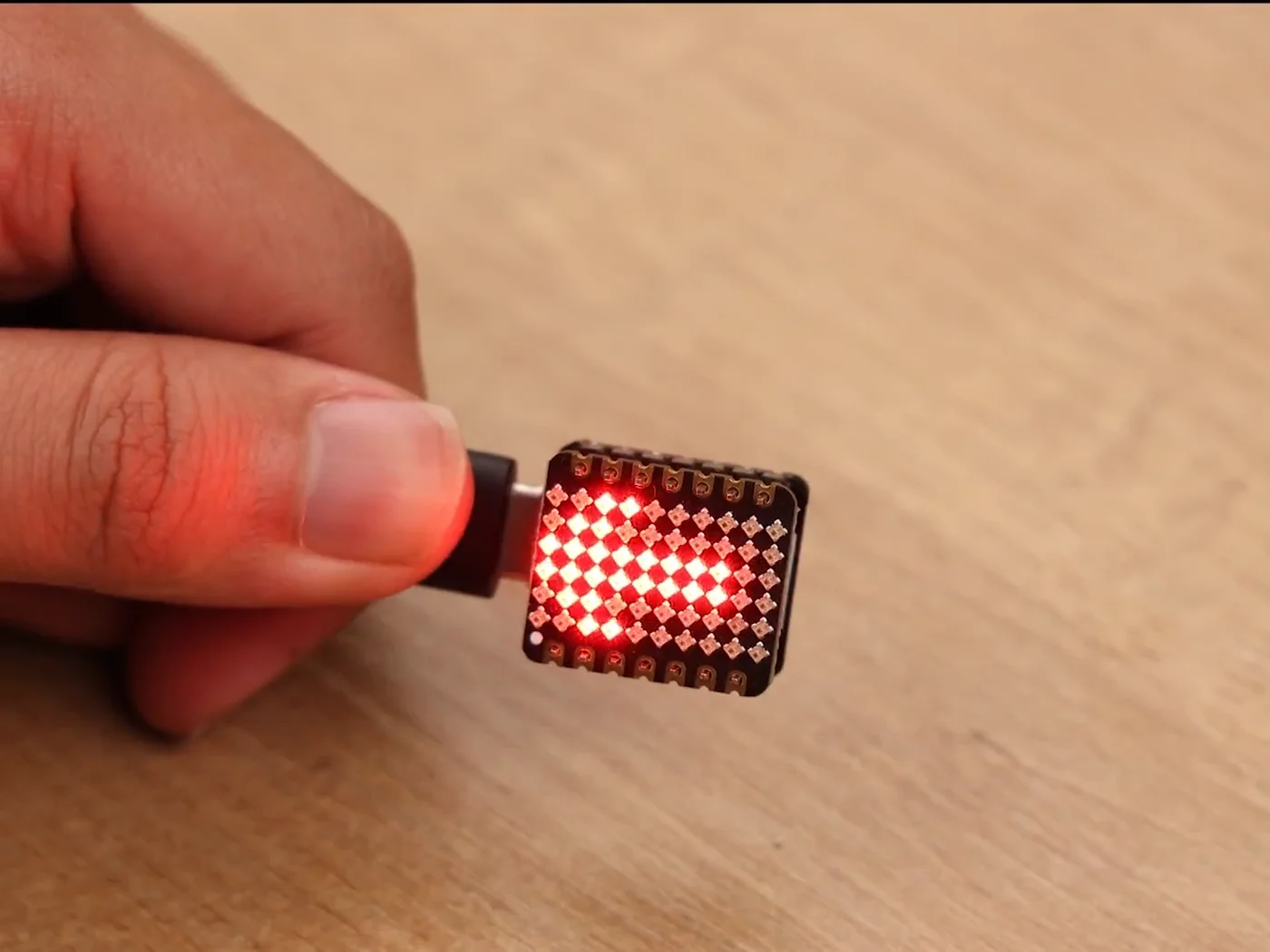

He usado esta matriz de 6x10 con 60 LED integrados (tipo WS2812B) como “pantalla” compacta para efectos RGB en proyectos donde el espacio manda: un pequeño panel de notificaciones en el escritorio, una tira corta en un wearable y una mini interfaz visual para depurar animaciones mientras programaba. La idea de una matriz en plano, en lugar de tiras sueltas, cambia bastante la forma de diseñar los efectos: al trabajar en coordenadas (fila/columna) es más fácil construir patrones tipo texto pixelado, barras de progreso y animaciones de “pixel art” sin tener que gestionar tantos saltos geométricos.

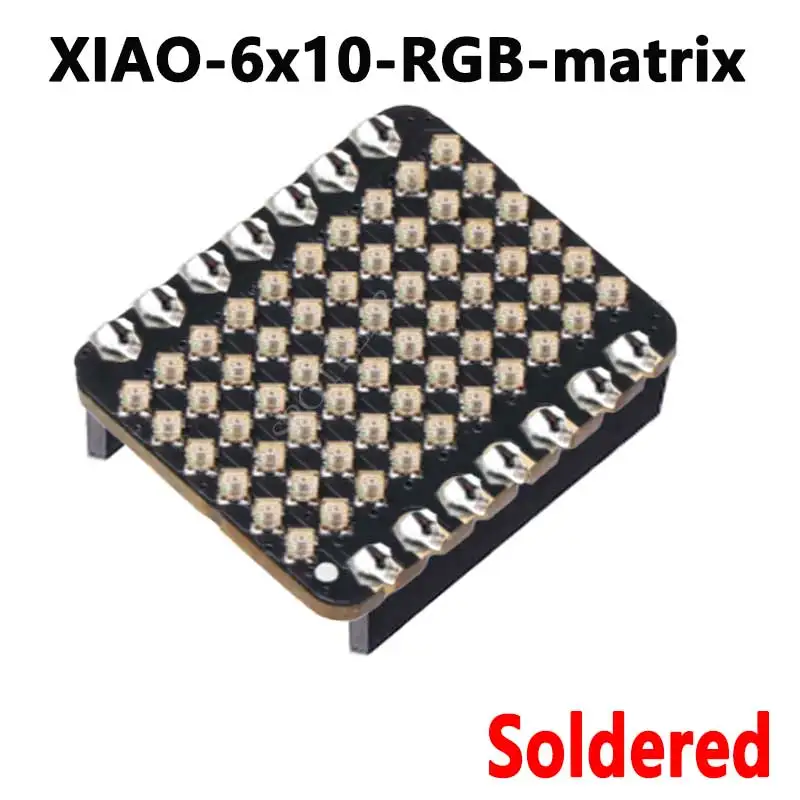

El formato 6x10 resulta especialmente equilibrado para prototipos: tienes suficiente resolución como para que se entienda un icono o un mensaje corto, pero mantienes una carga de recursos razonable para placas pequeñas. En mi caso, montarlo como extensión sobre controladoras compactas me permitió mantener el dispositivo ligero y con cableado relativamente simple, concentrando la soldadura donde toca y dejando el resto del montaje para la carcasa.
Calidad de construcción y materiales

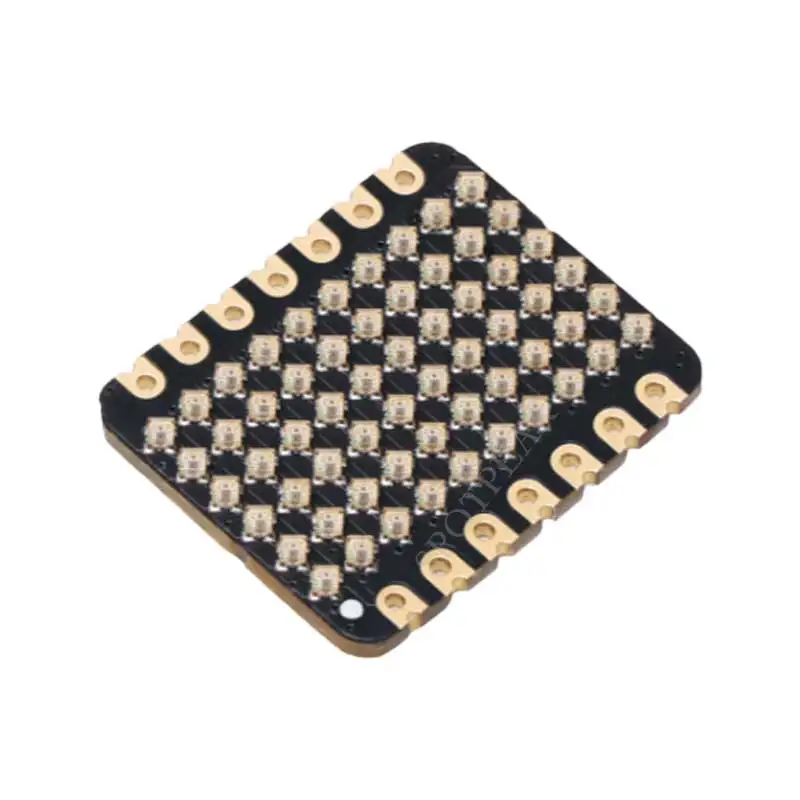

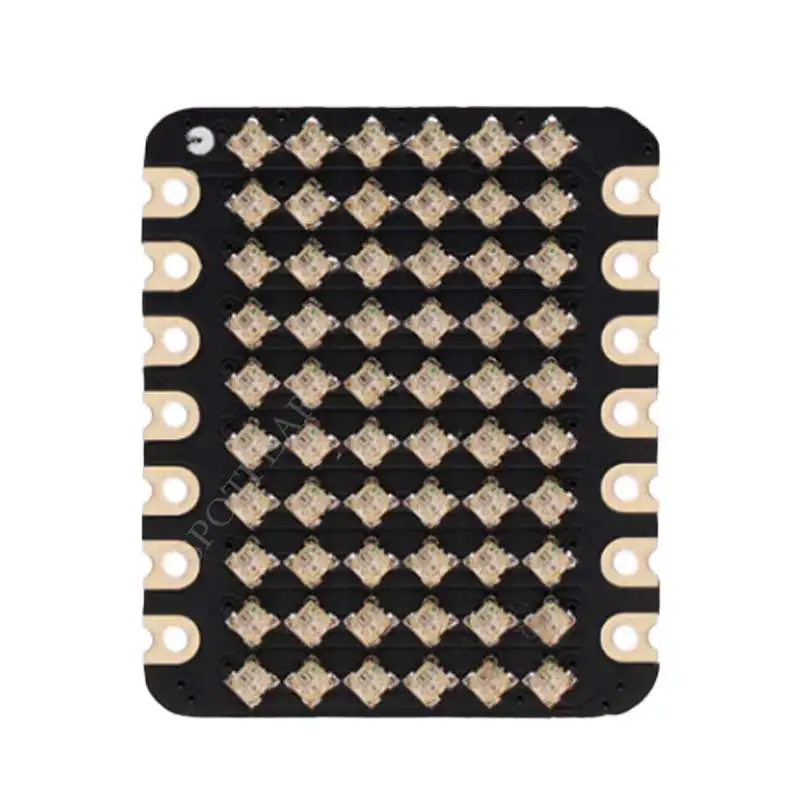

La placa se siente pensada para usarse en prototipos: superficie de trabajo correcta para soldar, pads claramente accesibles y una distribución que invita a que el ensamblaje sea directo. El hecho de que los LEDs vengan integrados en el PCB simplifica el “punto crítico” de este tipo de proyectos: en matrices caseras con LEDs sueltos, el problema suele ser la alineación y el cableado fino entre componentes. Aquí, al estar todo en un único bloque, la matriz queda plana y uniforme, y los píxeles se ven con menos variaciones de perspectiva cuando el montaje va dentro de una carenado o una ventana transparente.
Durante semanas de pruebas, lo que más he notado como factor de fiabilidad no es tanto el PCB en sí, sino la calidad de las soldaduras en los puntos de alimentación y señal. Si al soldar te quedas con un pad frío o con un “puente” de estaño que no termina de asentar, los síntomas aparecen rápido: parpadeos intermitentes, colores que se desvían o animaciones que “se cortan” al mover el cable. En mi bancada, bastó con rehacer dos uniones de alimentación y todo volvió a estabilidad total. En este tipo de electrónica, una inspección visual y, si puedes, una comprobación con multímetro antes de energizar suele ahorrar tiempo.
Compatibilidad y rendimiento

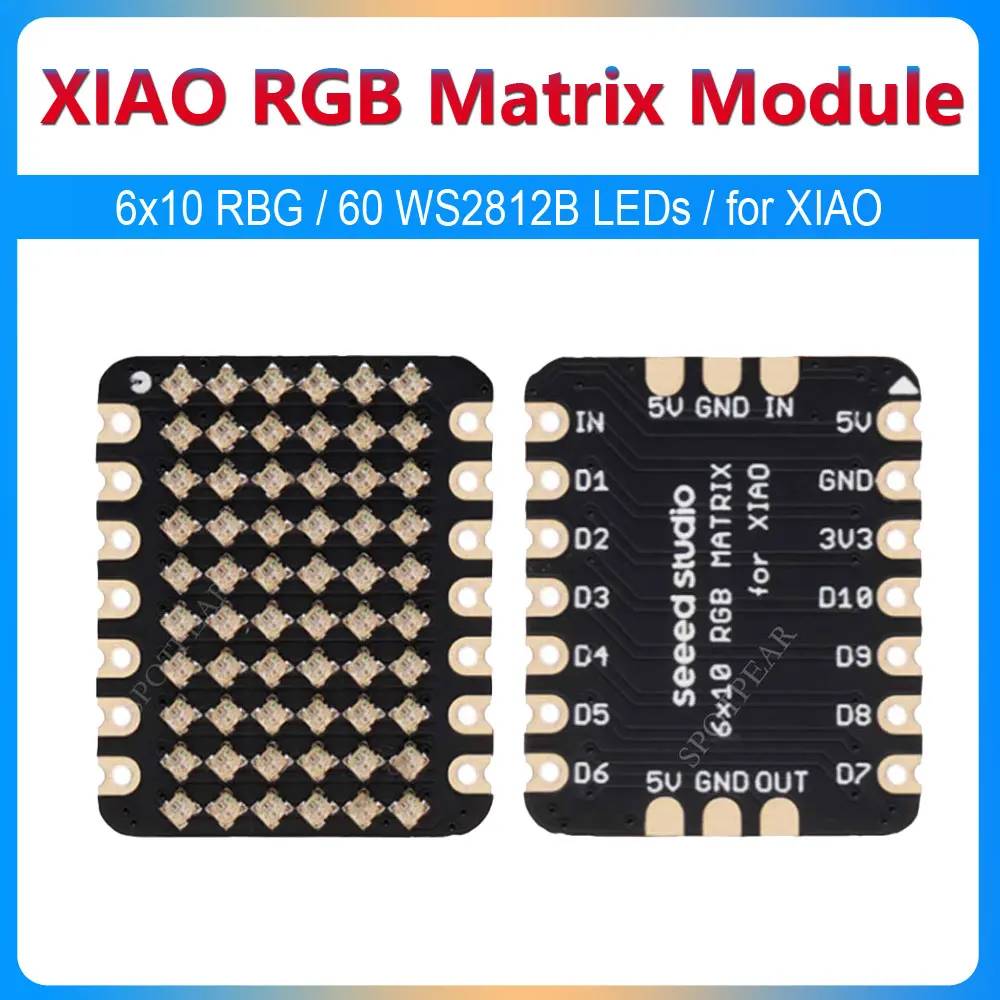

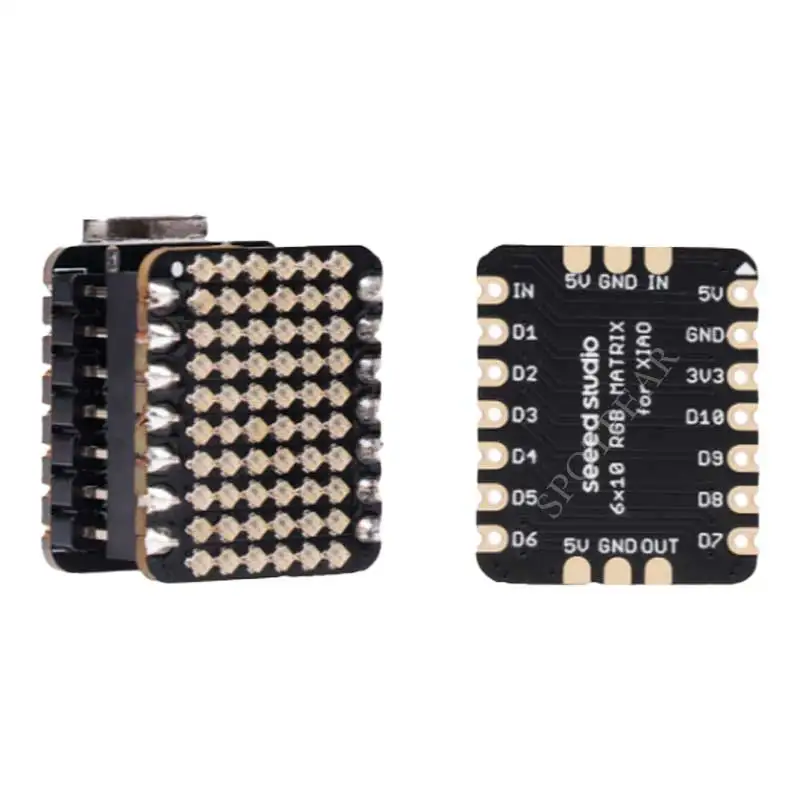

He probado la matriz con controladoras de la familia XIAO y con QT Py (Adafruit) usando las rutas habituales para control de LEDs direccionables (protocolos tipo NeoPixel/WS2812B). La compatibilidad práctica es buena porque el enlace de datos es directo: trabajas con VCC, GND y una línea de datos (DIN), y cuando apilas más módulos tienes el DOUT para seguir la cadena en secuencia.
En rendimiento, la limitación típica no viene de la matriz como tal, sino del conjunto: velocidad de refresco, efectos que impliquen cálculos por píxel y, sobre todo, la alimentación. Con 60 LEDs tienes margen para animaciones fluidas, pero el consumo varía mucho según el contenido de color y la intensidad. En uso real he visto dos “modos” de comportamiento:
- Efectos con colores moderados o con negro frecuente: suelen ir bien con alimentación estándar del conjunto, siempre que el cableado sea decente y la masa esté bien conectada.
- Pantallas con blanco sostenido, degradados muy luminosos o ráfagas rápidas: es cuando conviene cuidar más la potencia y evitar caídas de tensión.
Además, al encadenar (usando DOUT) el sistema se vuelve más sensible a la calidad de señal y a la caída de tensión a lo largo de la cadena. Para mí, la regla de oro cuando he ampliado proyectos ha sido: mantener una alimentación bien definida y una referencia de GND sólida, porque cualquier diferencia entre masas entre placas se traduce en datos “raros”. Si notas que los primeros LEDs responden bien y los últimos se desincronizan, suele ser un indicio claro de problema en alimentación o en el encaminamiento de masa, más que de software.
En cuanto a integración en software, lo cómodo de una matriz 6x10 es convertir coordenadas con una tabla simple (por ejemplo, mapeo fila/columna a índice lineal). Las bibliotecas existentes para WS2812B suelen encargarse del protocolo de bajo nivel; tú te centras en cómo dibujar. Esto se traduce en que las animaciones se implementan rápido y se iteran con facilidad cuando cambias de proyecto (wearable, señalización o panel de escritorio).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Integración real tipo “pixel display”: al ser 6x10 con LEDs en plano, los efectos por coordenadas salen naturales.

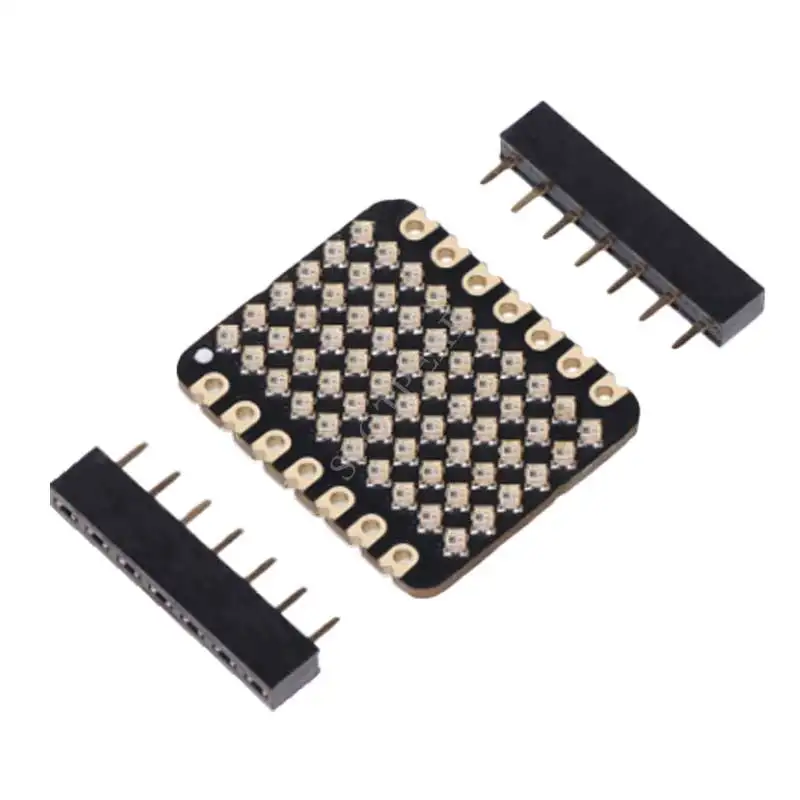

- Cableado de prototipo directo: pads bien orientados para VCC, GND, DIN y DOUT, lo que facilita montar y desmontar.
- Escalabilidad por empalme: el soporte de DOUT para encadenar matrices permite crecer proyectos sin rehacer todo el control.
- Ajuste a carcasas pequeñas: el tamaño compacto hace viable el montaje en espacios donde una tira RGB sería peor.
Aspectos mejorables (desde el punto de vista práctico)
- Gestión de energía al subir el brillo o encadenar: si se busca “toda la pantalla a tope”, hay que tratar la alimentación con más mimo que en una demo. Yo siempre acabo revisando el cableado y la forma de inyectar potencia.
- Sensibilidad a conexiones flojas: movimientos y tirones en cables finos pueden revelar soldaduras mejorables. Vale la pena fijar mecánicamente el cable (con una gota de sujeción o pasando por la carcasa antes de soldar).
- Protección mecánica en wearables: cuando va cerca de golpes o flexión (pulseras, costura o carcasas finas), conviene prever una capa que alivie tensiones. El PCB aguanta, pero los puntos de soldadura son el eslabón más delicado.
Consejo práctico: antes de cerrar la carcasa, programa primero un “test de integridad” sencillo (un barrido de colores y una animación que recorra toda la matriz). Así detectas fallos de alimentación o de señal antes de encapsularlo, cuando todavía es fácil corregir.
Veredicto del experto
Lo considero una opción muy sólida para quien quiera un “display” RGB compacto con lógica sencilla: matriz 6x10 con WS2812B, mapeo por píxel cómodo, y un esquema de conexiones que facilita el montaje en placas tipo QT Py o XIAO. Donde realmente se aprecia su calidad es cuando lo integras en proyectos reales (wearables, paneles de estado y herramientas visuales para desarrollo) y no solo en una prueba en mesa.
Si tu objetivo es pasar de un único módulo a varios encadenados, te llevarás bien con él siempre que planifiques alimentación y referencias de masa desde el principio. En cambio, si lo vas a usar a brillantes máximos y con patrones blancos constantes, trata la potencia como parte del diseño, no como un detalle: ahí es donde este tipo de matrices decide entre “va fino” y “parpadea”. En resumen: es un componente muy aprovechable para prototipos, con buen encaje para controladores compactos y margen real para iterar efectos sin complicarte con cableados o alineaciones.
