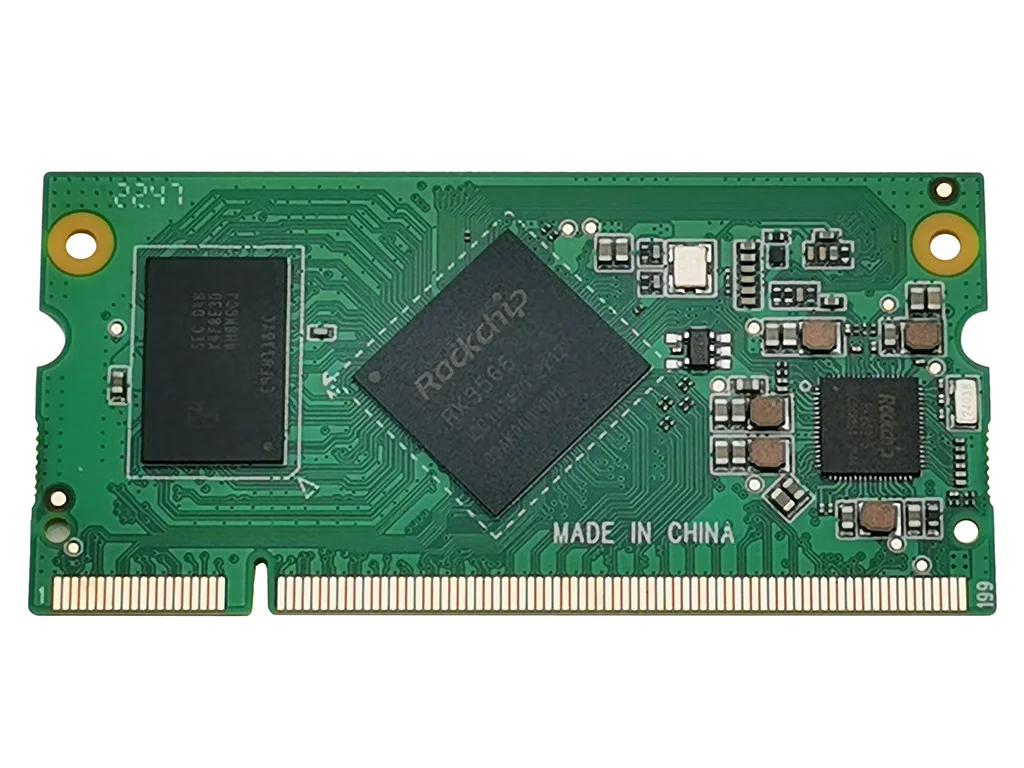

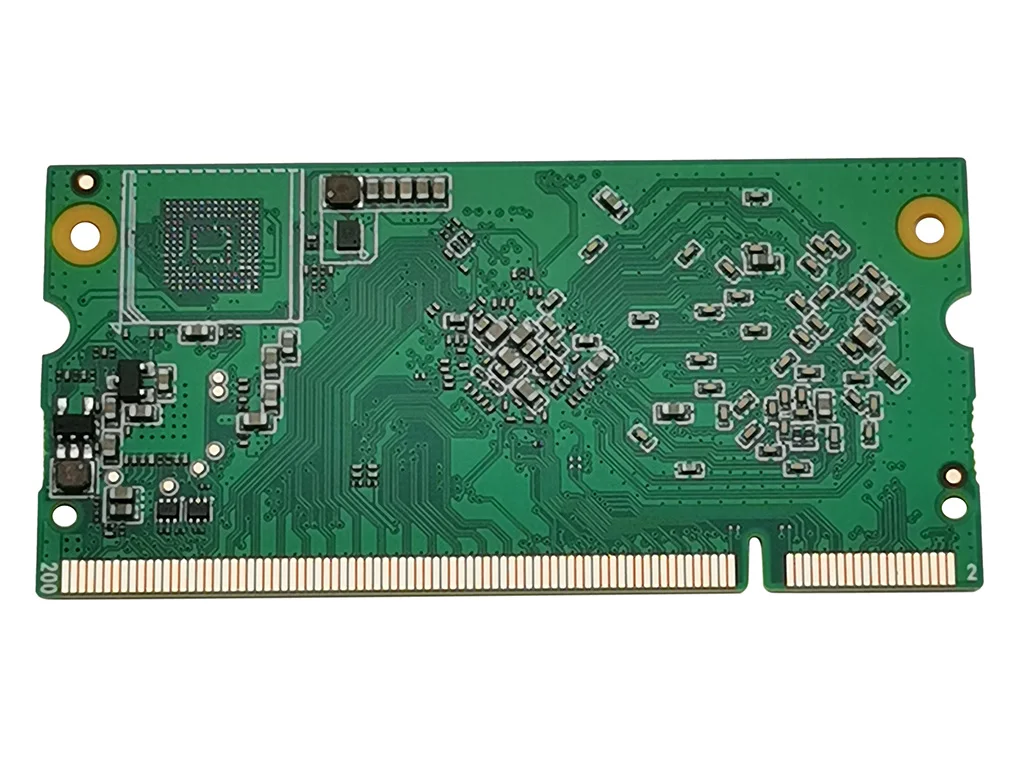

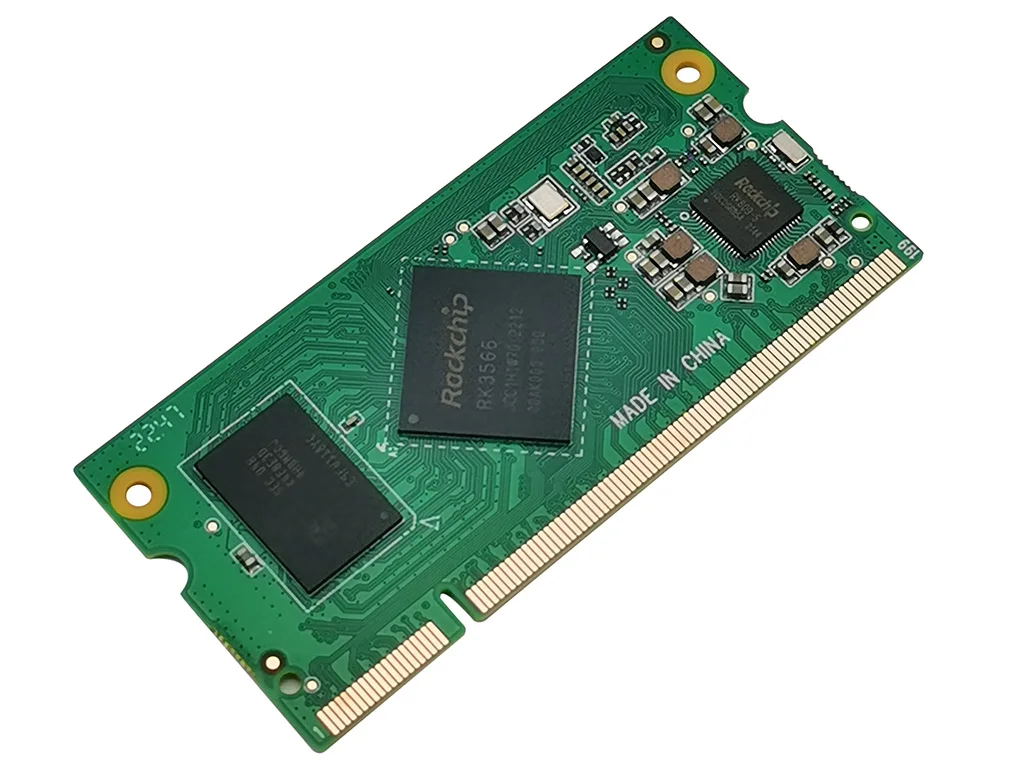

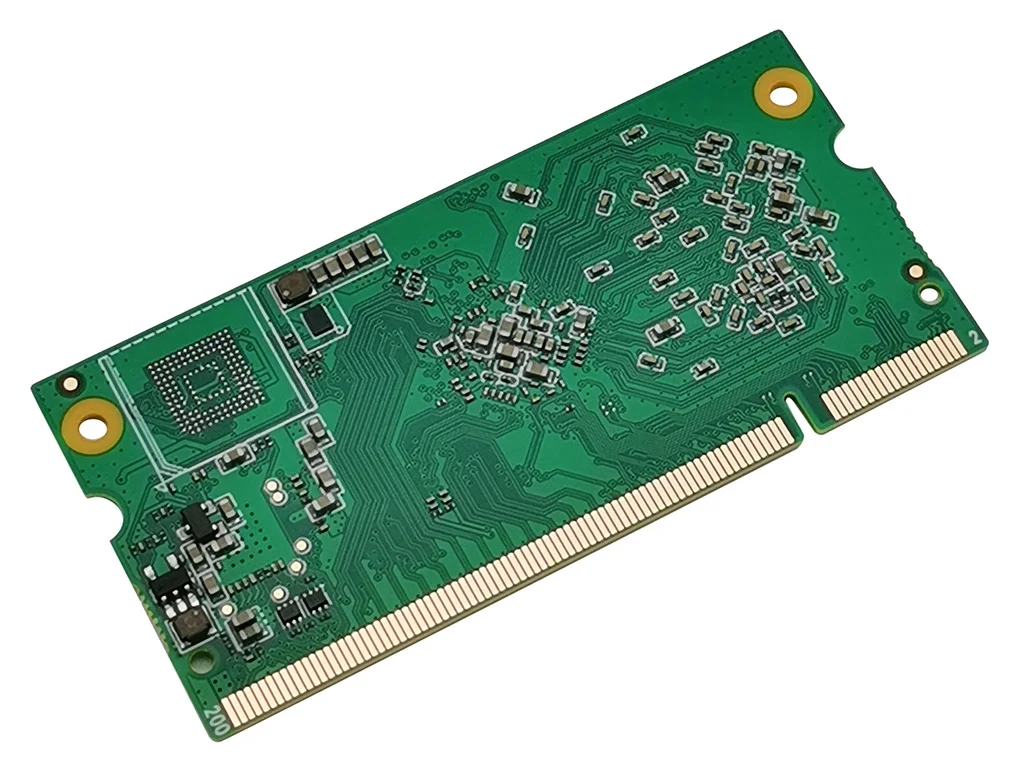

El MarsBoard CM4S es un módulo de sistema de cuatro núcleos Rockchip RK3566 que ofrece una alternativa al Raspberry Pi CM3 +, con un factor de forma similar que le permite convertirse en un reemplazo directo. El SOM está diseñado específicamente para dispositivos de IA como controladores industriales, dispositivos IoT, dispositivos interactivos inteligentes, ordenadores personales y robots.
El MarsBoard CM4S viene con núcleos ARM, una GPU de 1 y una NPU 1-TOPS. La arquitectura ARM y el proceso avanzado aportan un mayor rendimiento y eficiencia energética. Potencia de procesamiento de hasta 8M @ 30fps, admite Cámara dual de tiempo compartido y multiplexación. RK3566 admite 4KP60 H.264/H.265/VP9 y otros formatos de decodificación HD y codificación de formato 1080p 60fps H.264 y H.265. La NPU incorporada admite la operación híbrida INT8/INT16/FP16/BFP16 MAC.
Especificaciones
Procesador: Rockchip RK3566 Quad-core, 1,8 GHz, GHz
RAM: 1/2/4/8GB
Almacenamiento: 32/64/128GB
Pin Out: LVDS/MIPI DSI, MIPI CSI, I2S, HDMI, USB 2,0 Host, USB 3,0, USB 2,0 OTG, Gigabit Ethernet, 2x SDMMC, SPDIF, I2C, SPI, 8x UART, depuración, PWM, ADC
Sistema operativo: Android12, Debian11, OpenWRT
Tamaño del tablero: 67,6x32,5mm
Conector: Conector de borde SODIMM de 200 pines
MarsBoard CM4S VS Raspberry Pi Módulo de cómputo 3 +
Modelo
Tablero CM4S
Raspberry Pi CM3 +
Procesador
Rockchip RK3566, cuatro núcleos, SoC de 64 bits a 1,8 GHz
Broadcom BCM2837B0, SoC de 64 bits de cuádruple núcleo a 1,2 GHz, de dos núcleos y de bits
Litografía
22nm
28nm
GPU
BRAZO G52 2EE
Videocore IV
NPU
1TOPS
N/A
Memoria
LPDDR4 o LPDDR4X de 1/2/4/8GB
SDRAM LPDDR2 de 1GB
Almacenamiento
Flash eMMC de 32/64/128GB
8/16/32GB eMMC Flash
Interfaces de visualización
1x HDMI2.0 hasta 4K60
1x4 carriles MIPI DSI, 1x2 carriles DSI
1 LVDS de 4 carriles multiplexado con 1 MIPI DSI
1 HDMI 1.3a, 1080P30
1 MIPI DSI de 4 carriles, 1 MIPI DSI de 2 carriles
1x DPI (pantalla RGB paralela)
Interfaces de cámara
Ethernet
Admite Gigabit Ethernet PHY ()
N/A
USB
1x USB 2,0 OTG, 1x USB 2,0 Host, 1x USB 3,0
1x USB2 HOST/OTG
PCIe
1 PCIe Gen 2 de 1 carril
N/A
SATA
2x SATA multiplexado con interfaces PCIe y USB 3,0
N/A
GPIO
66x GPIO:
4x I2C
4x SPI
9x UART
2x SD/SDIO
3x I2S
1 ADC
14x PWM
48x GPIO:
2x I2C
2x SPI
2x UART
2x SD/SDIO
1 interfaz NAND (SMI)
Conector
Conector de borde SODIMM de 200 pines
Conector de borde SODIMM de 200 pines
Voltaje de suministro
Potencia discreta a bordo: 3,3 V - 5V
Potencia discreta a bordo: 1,8 V - 5V
Sistemas operativos
Android12, Debian 11, OpenWRT
Sistema operativo Raspberry Pi
Dimensiones
67,6x32,5mm
67,6x31mm
Lista de embalaje
Módulo MarsBoard CM4S X1
