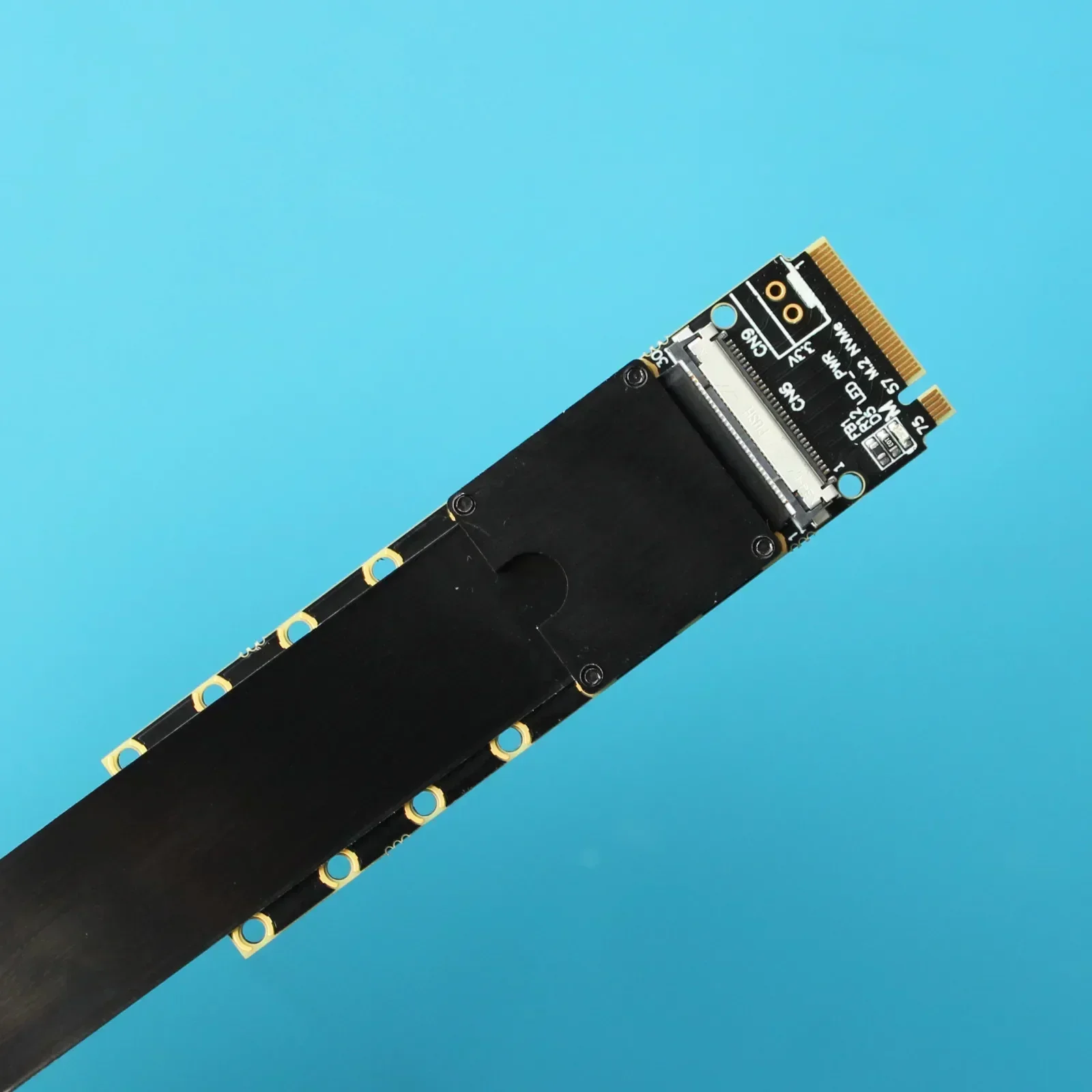

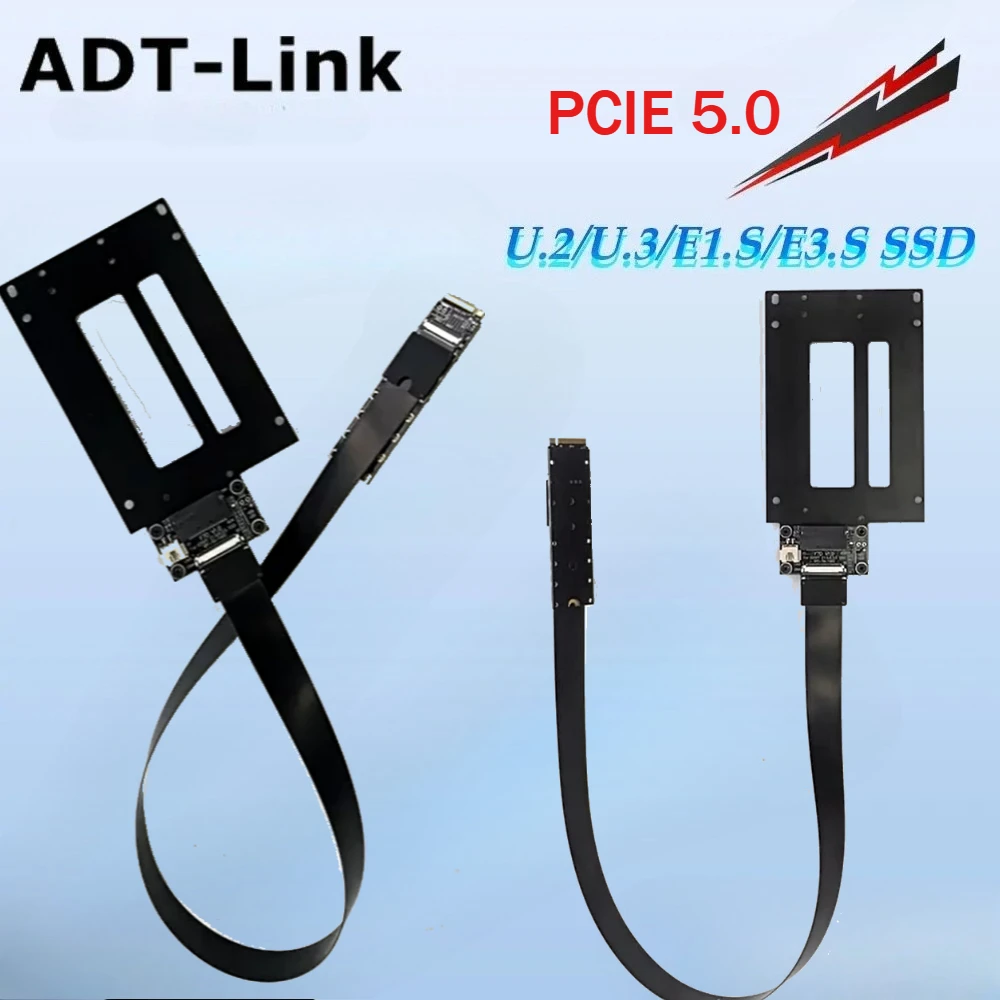

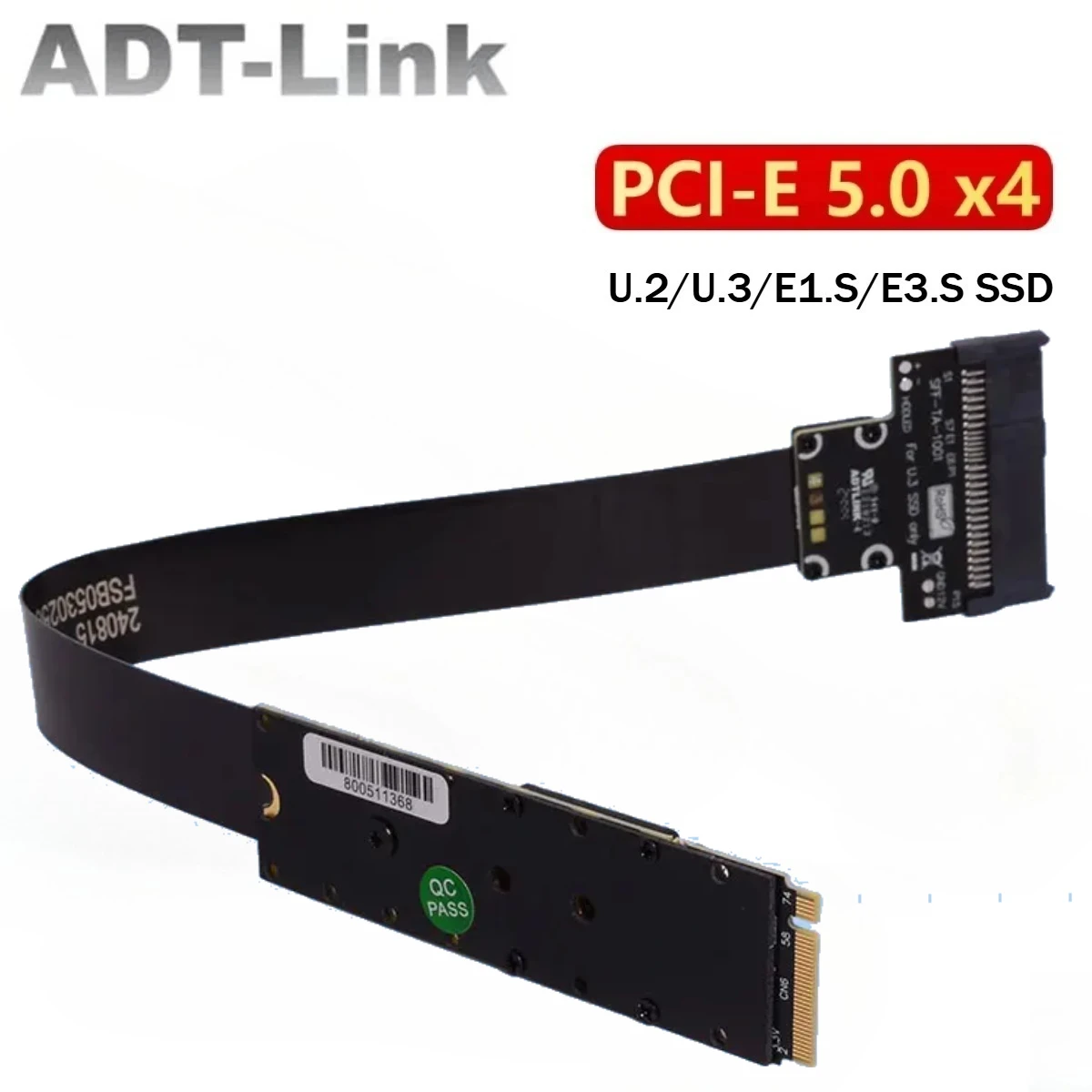

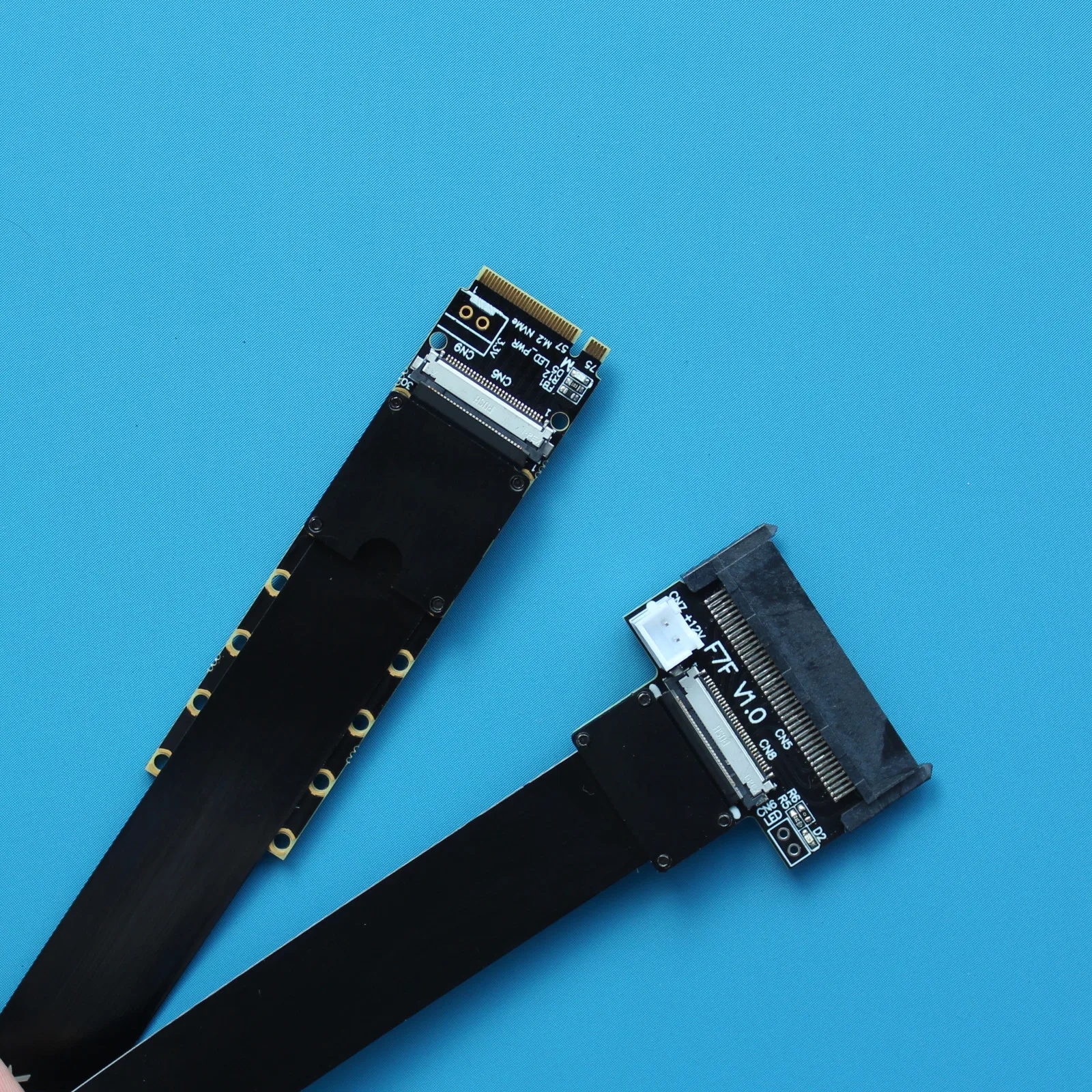

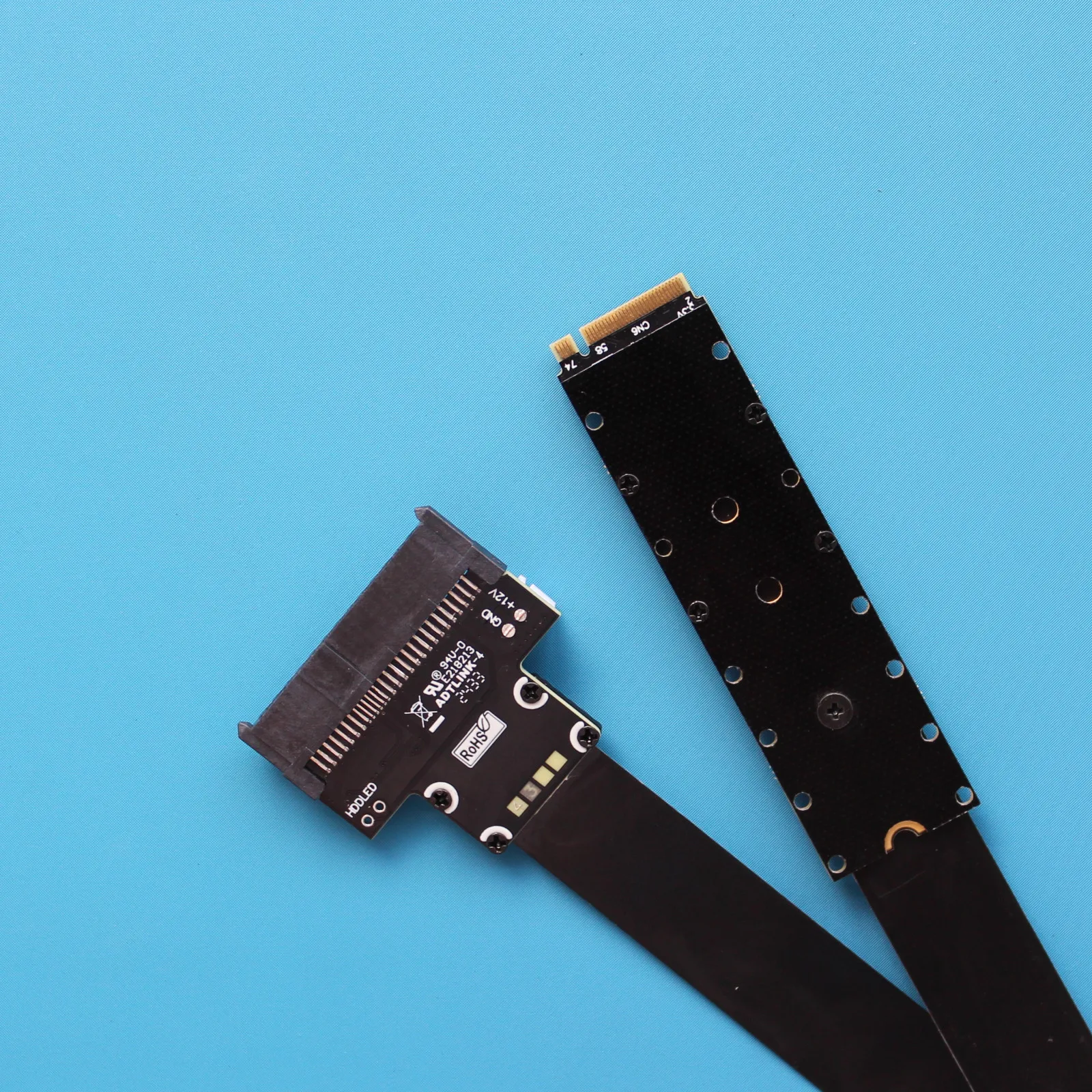

Cable de extensión SSD ADT-Link M.2 NVMe a U.2/U.3
Nombre de marca: ADT-LINK

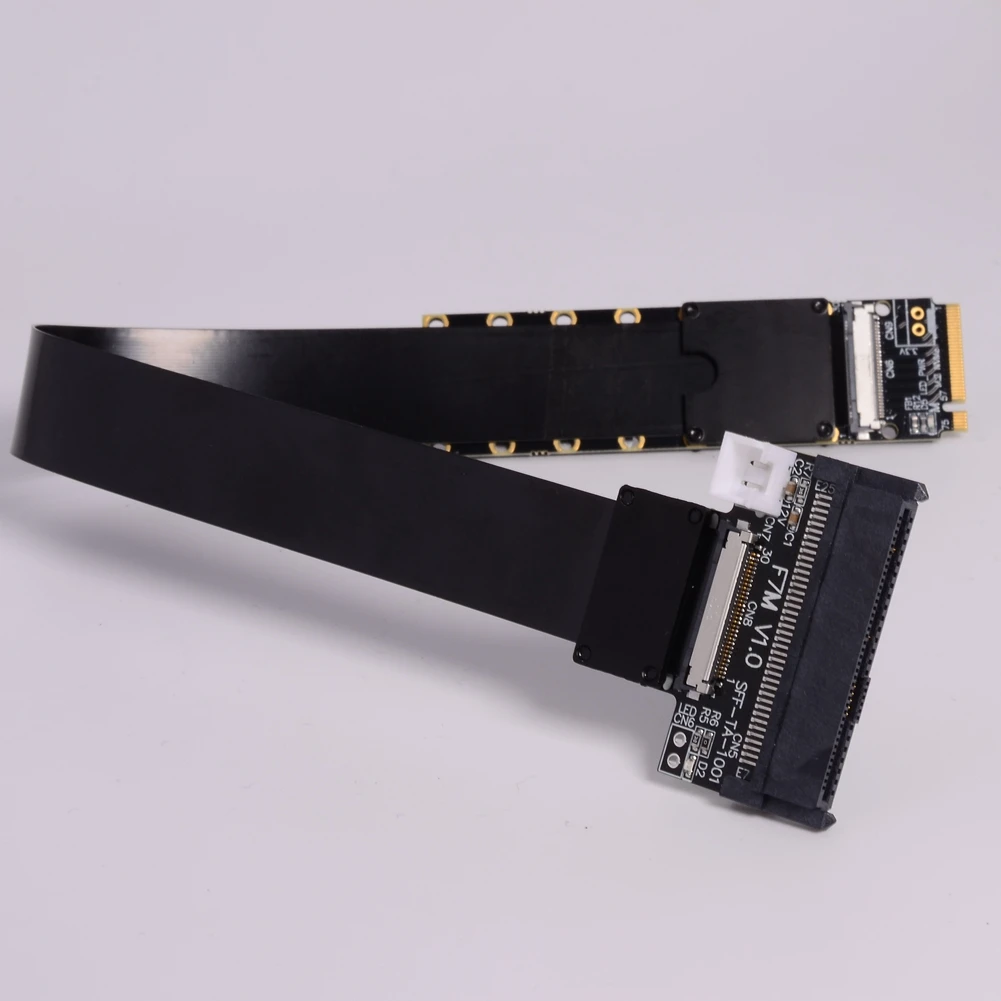

Nombre del producto: Cable de extensión SSD M.2 NVMe a U.2/U.3
Modelo de producto: F47SF,F47SM,F47SD
Velocidad de transferencia: PCIe5.0 x4, 128 G/bps (máx.)
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar
Aplicación: Tarjetas SSD U.2/U.3 NVMe a extensión de ranura M.2 NVMe
Descripción del número de pieza:
Número de pieza
Descripción
Ancho de banda (máx.)

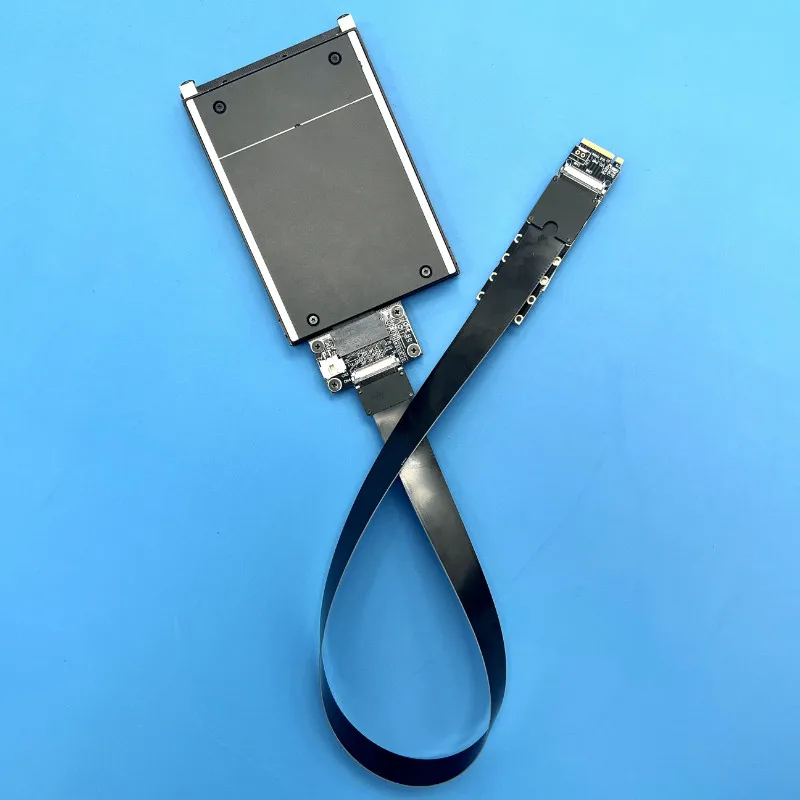

F47SF
M.2 key-M NVMe a U.2 SFF8639girar férula de 180 grados verticalcables de extensión
PCIe 5.0 x4 (128G/bps)
F47SM
M.2 key-M NVMe aU.3 SFF-TA-1001gire los cables de extensión vertical con férula de 180 grados
PCIe 5.0 x4 (128G/bps)

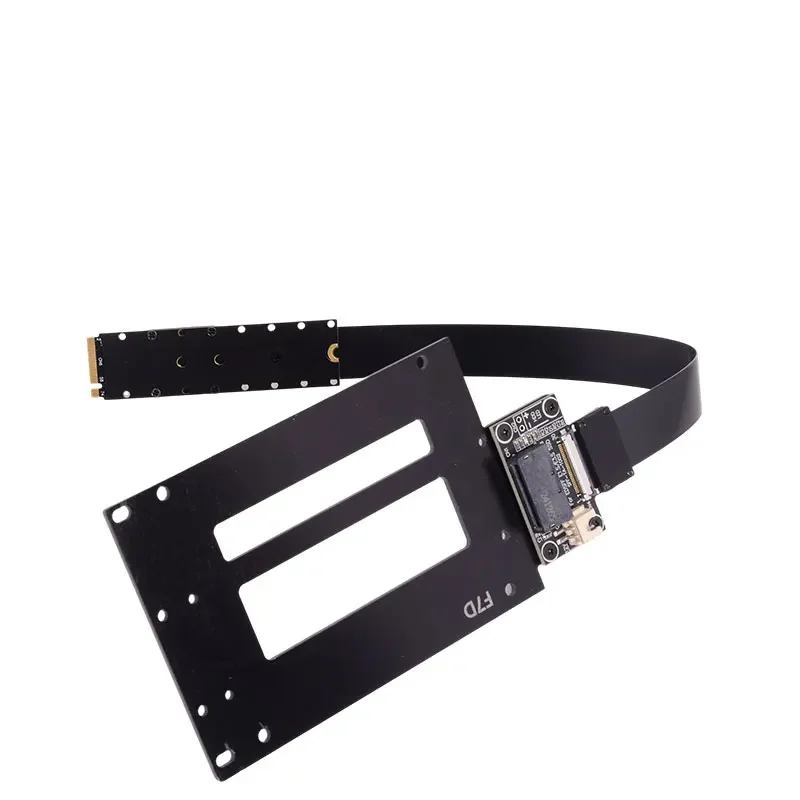

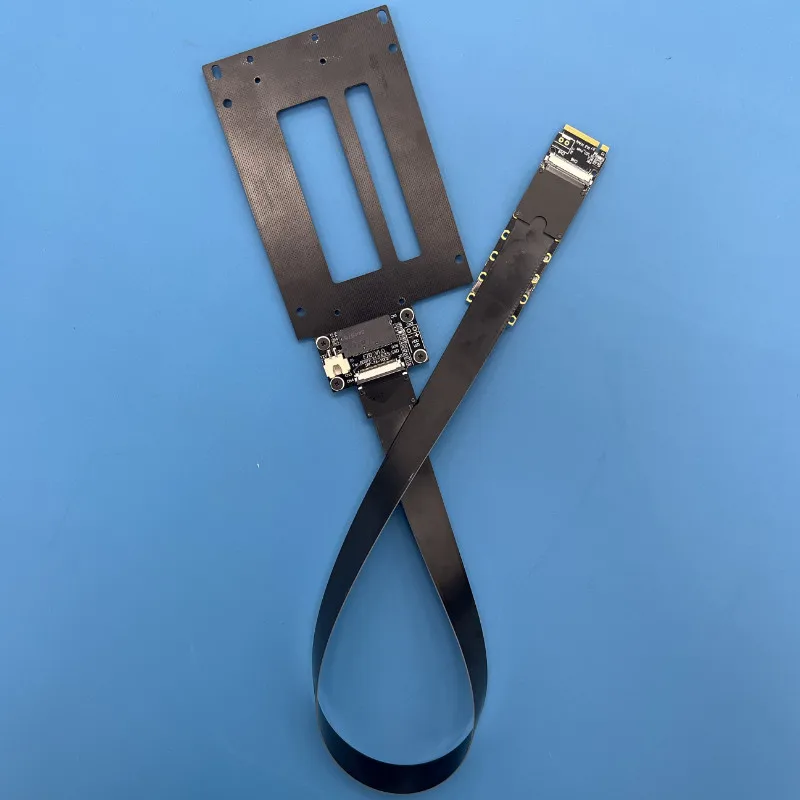

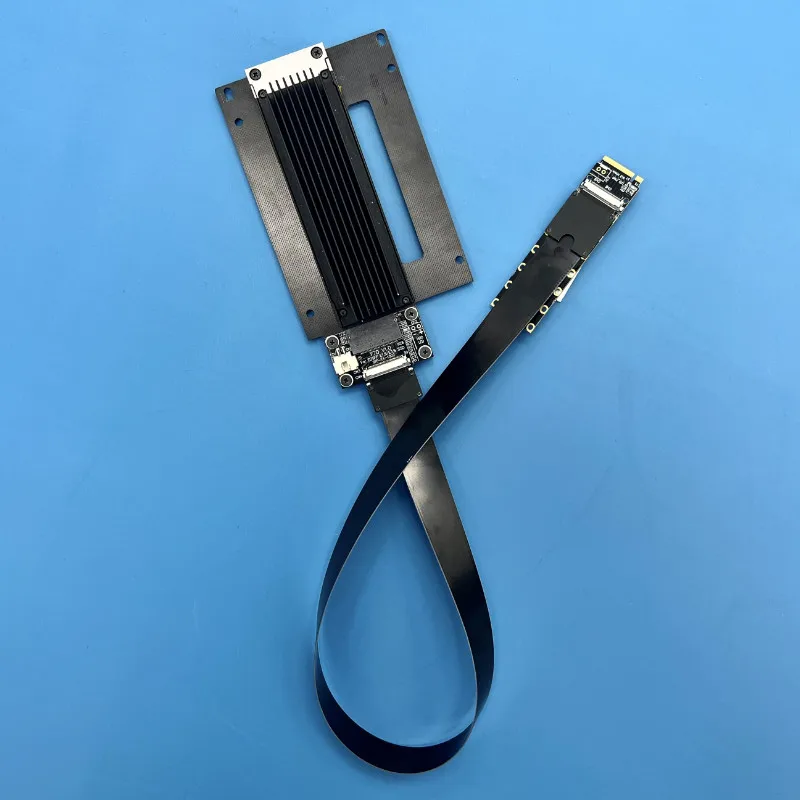

F47SD
M.2 key-M NVMe aE1.S/E3.S (SFF-TA-1002)gire los cables de extensión vertical con férula de 180 grados
PCIe 5.0 x4 (128G/bps)
Nota: Admite PCIe5.0, pero siempre que la señal del cable de extensión se atenúe, este producto no garantiza la velocidad máxima de PCIE5.0, el envejecimiento del equipo, la señal deficiente o el entorno deficiente, ralentice el uso.

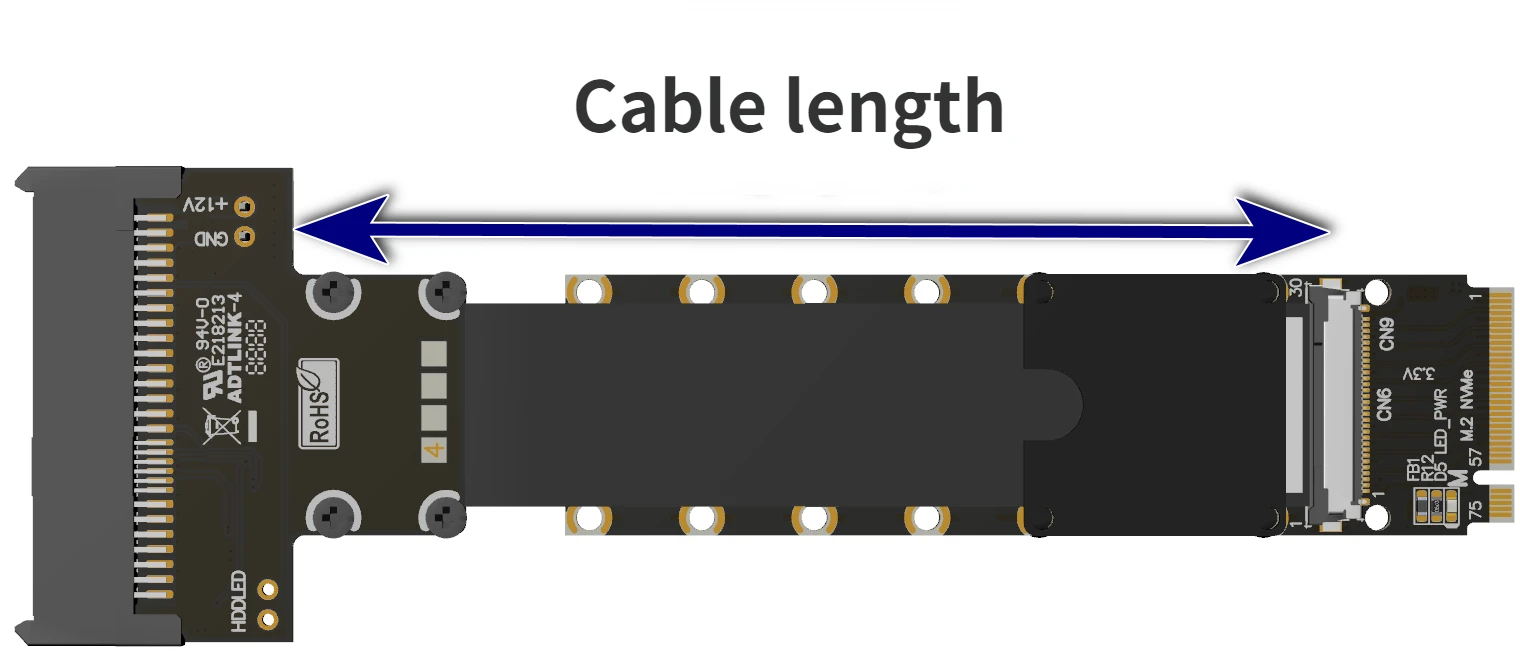

Descripción de la longitud del cable:
Habrá un cierto error en la longitud de la línea, no dispare si le importa, la situación de error específica se refiere a la siguiente figura:

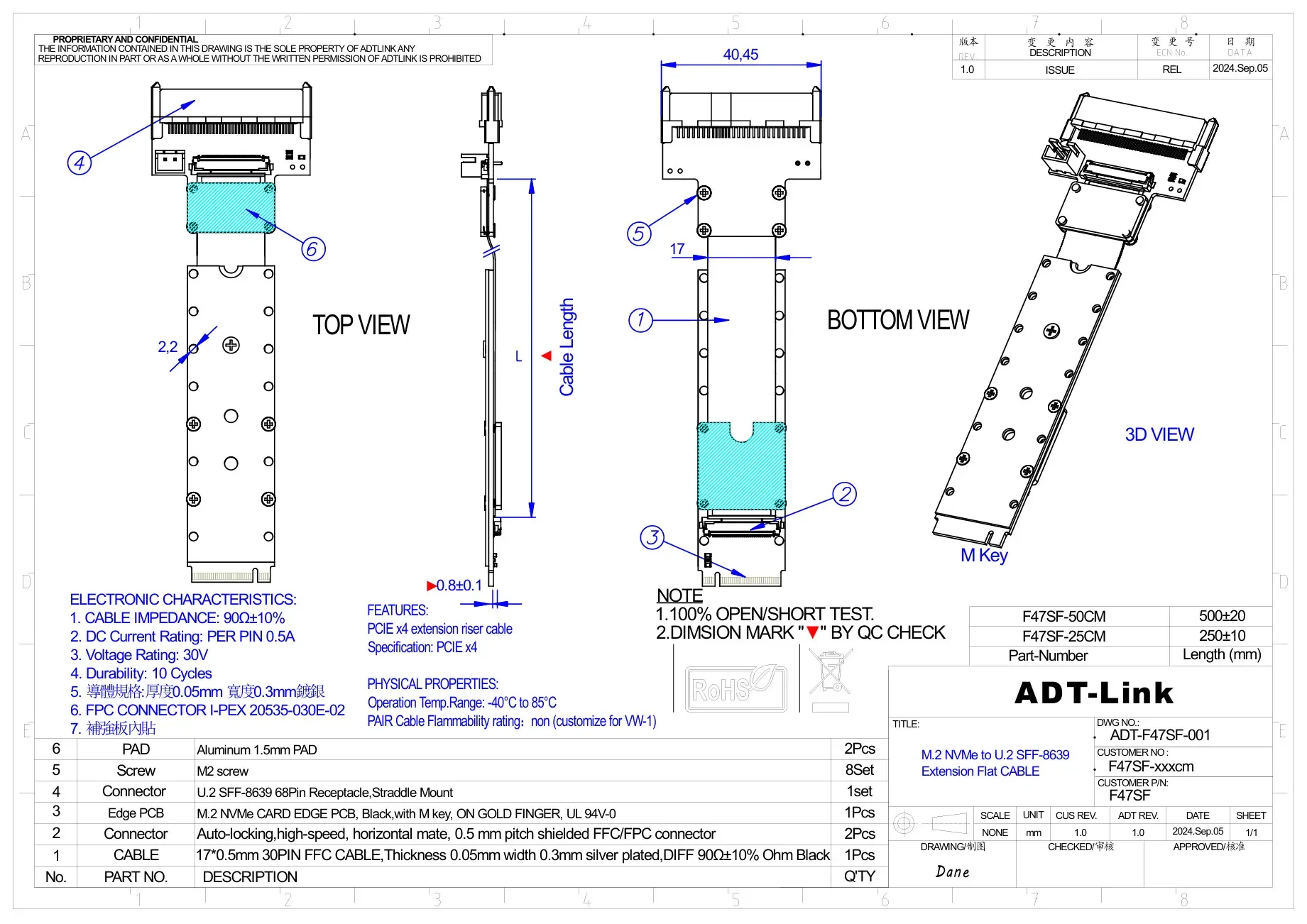

F47SF:

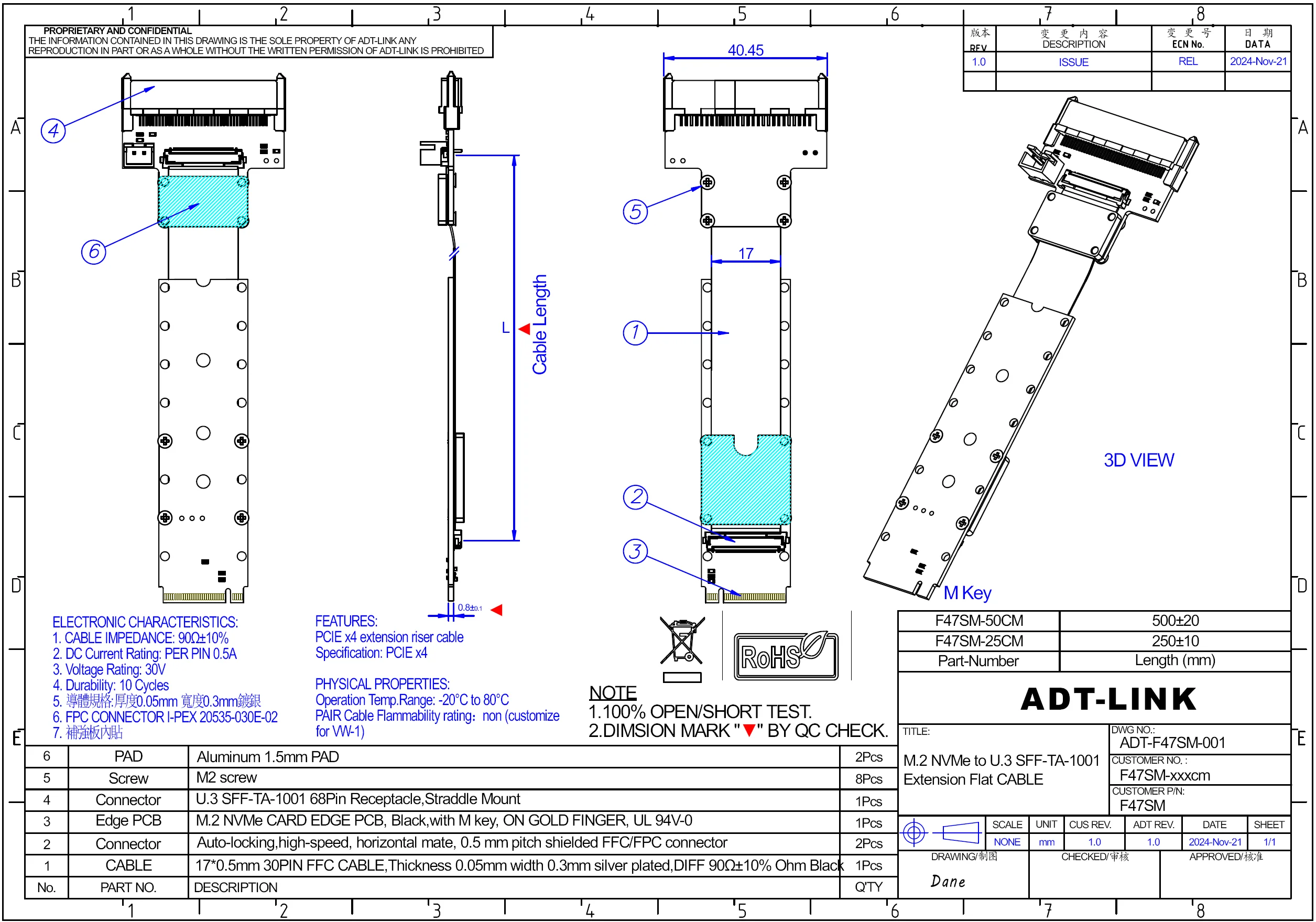

F47SM:

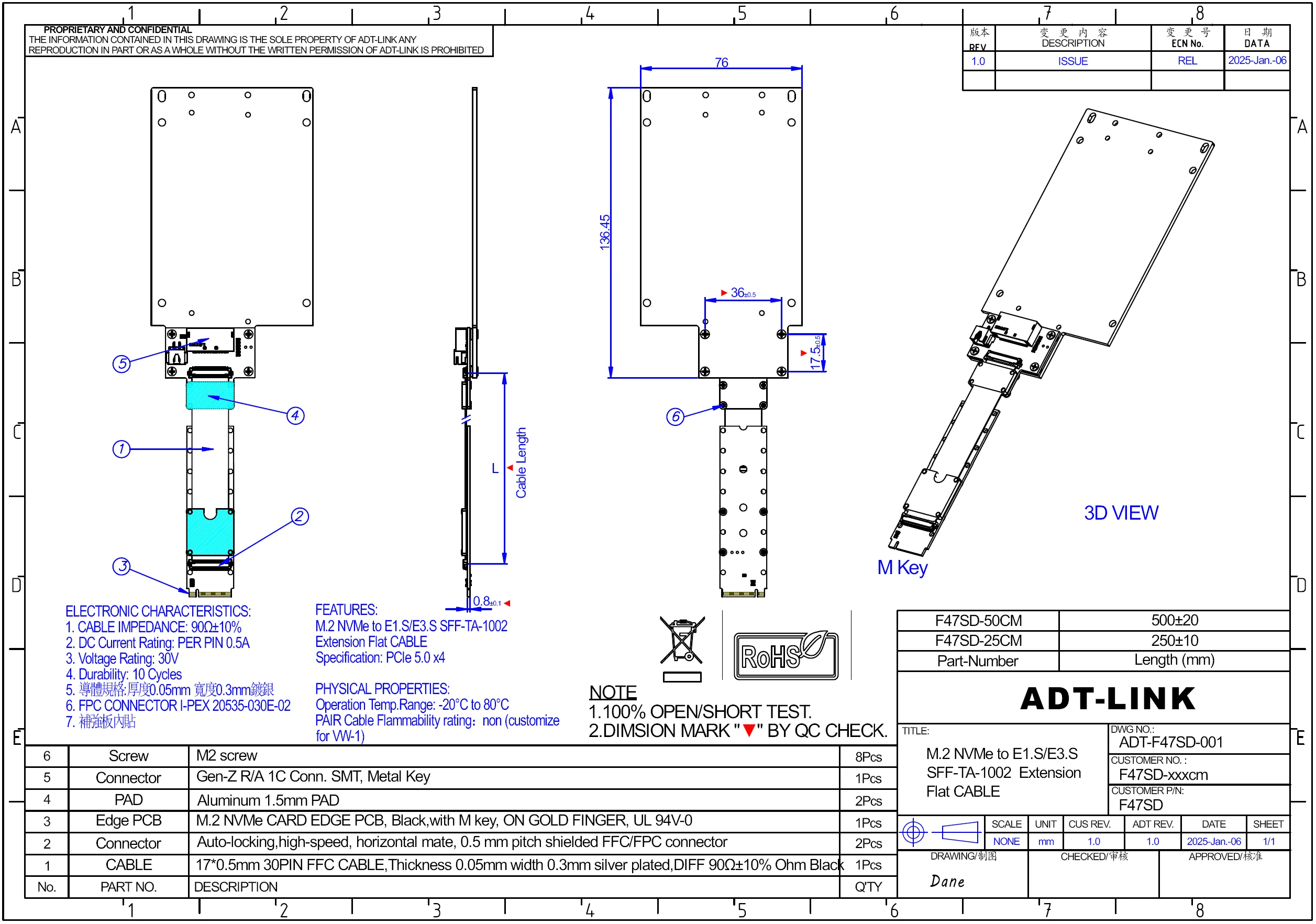

F47SD:
F47SF原☻:
F47SM原☻:
F47SD原☻:
Ventajas del producto:

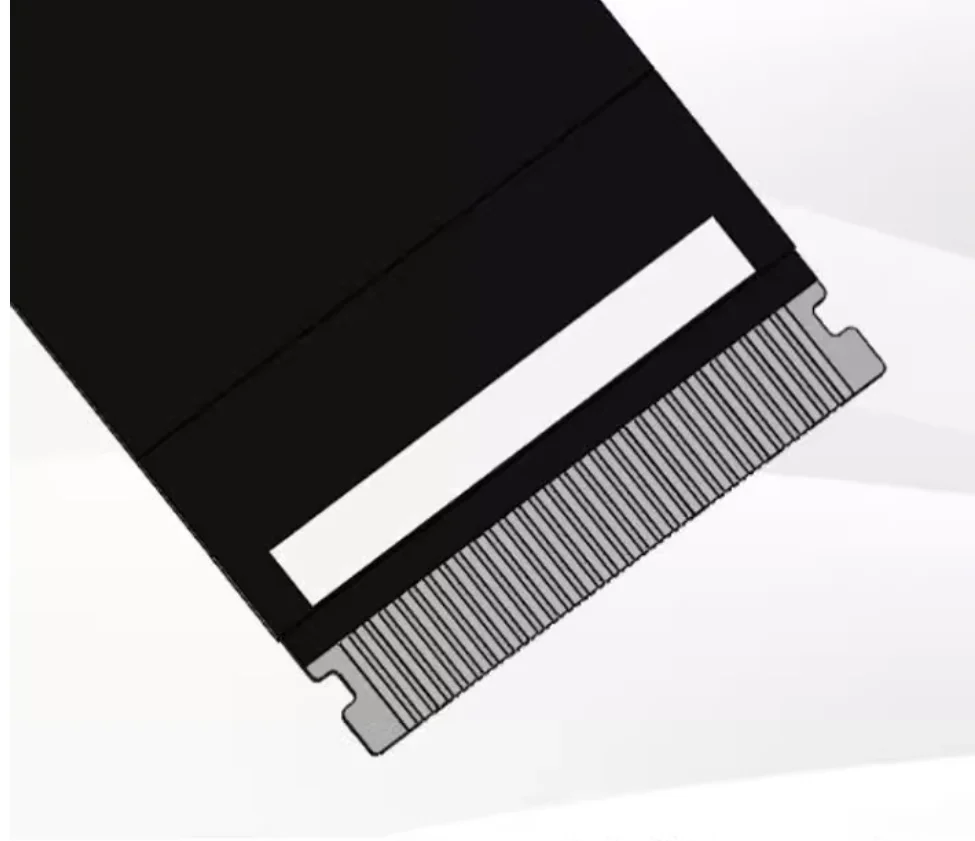

1.Cable certificado UL, protector de cobertura total con diseño de cable plano FFC de quinta generación, suave y duradero, espesor ultrafino de solo 0,5 mm.
2.El uso de refuerzo de junta de aleación de aluminio de 1,5 mm, para eliminar problemas de línea rota y caída, duradero, puede bloquear eficazmente interferencias y ruidos.

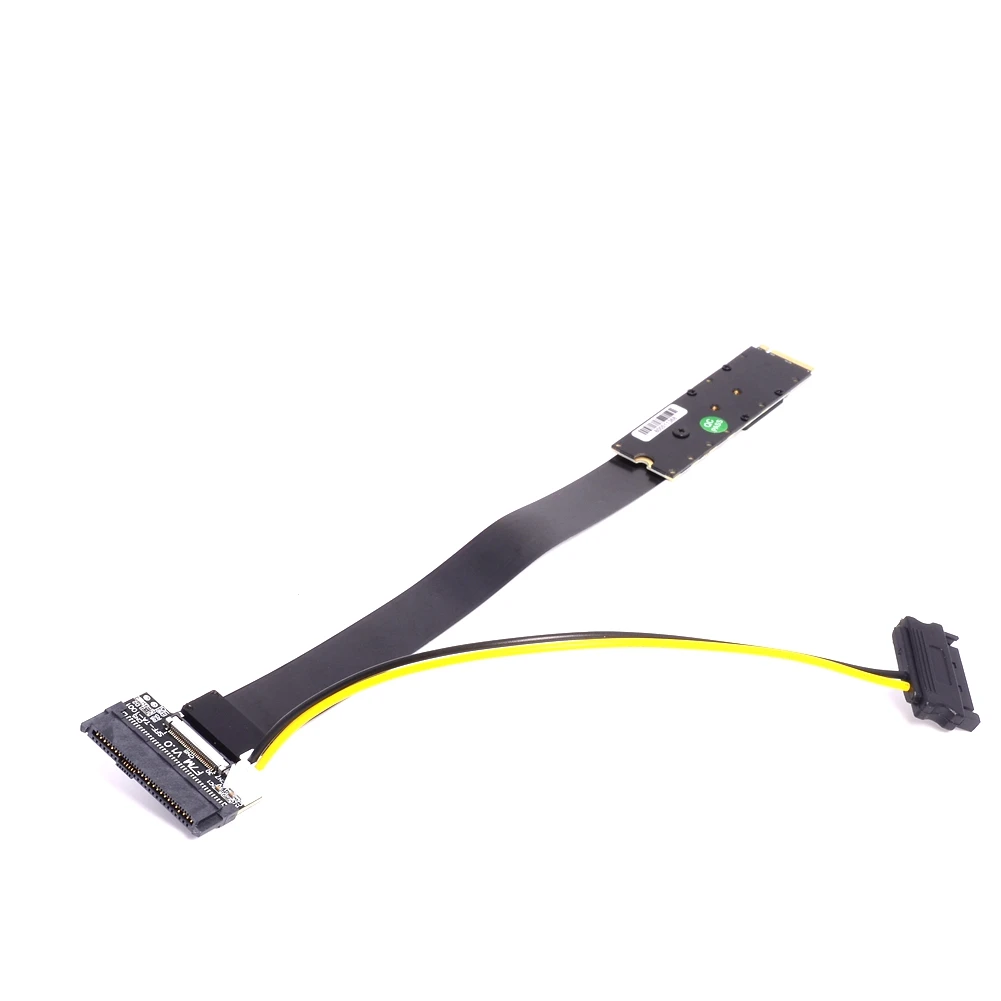

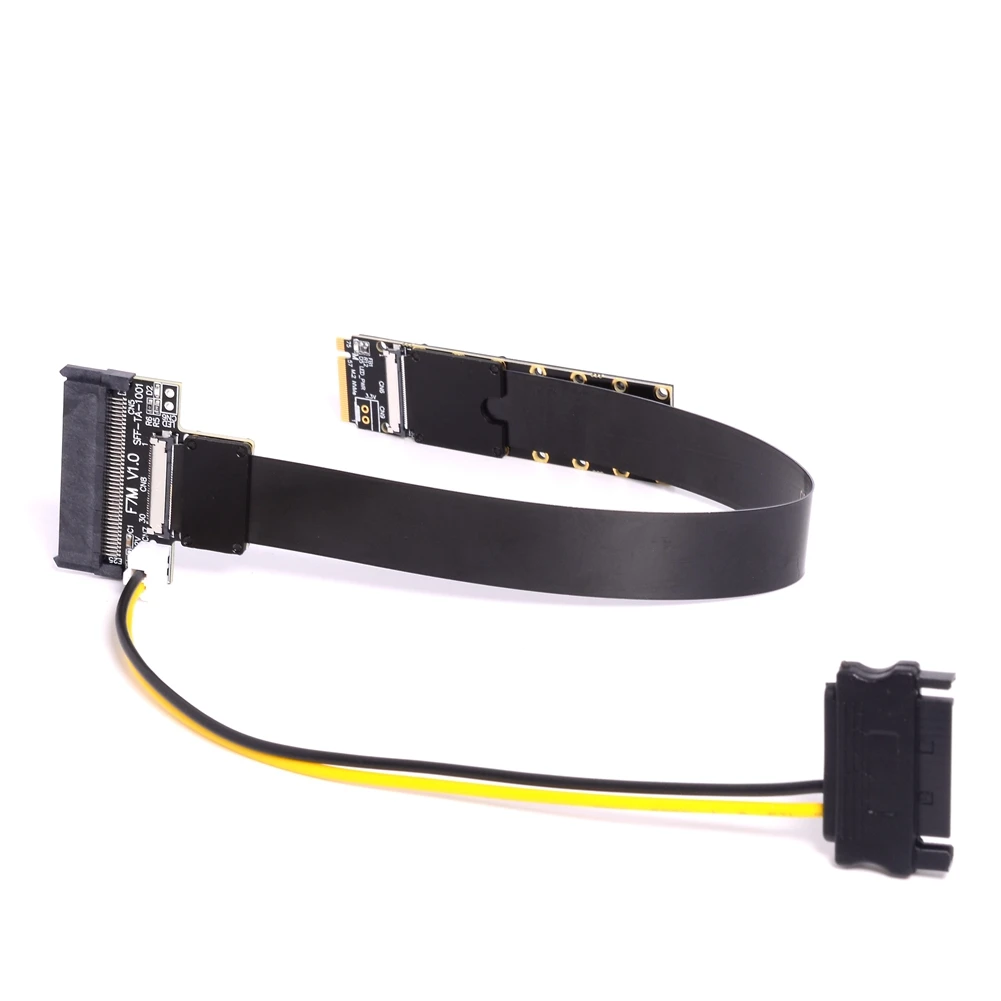

3.Conectado con una fuente de alimentación de 12 V, envíe un cable adaptador de corriente SATA.

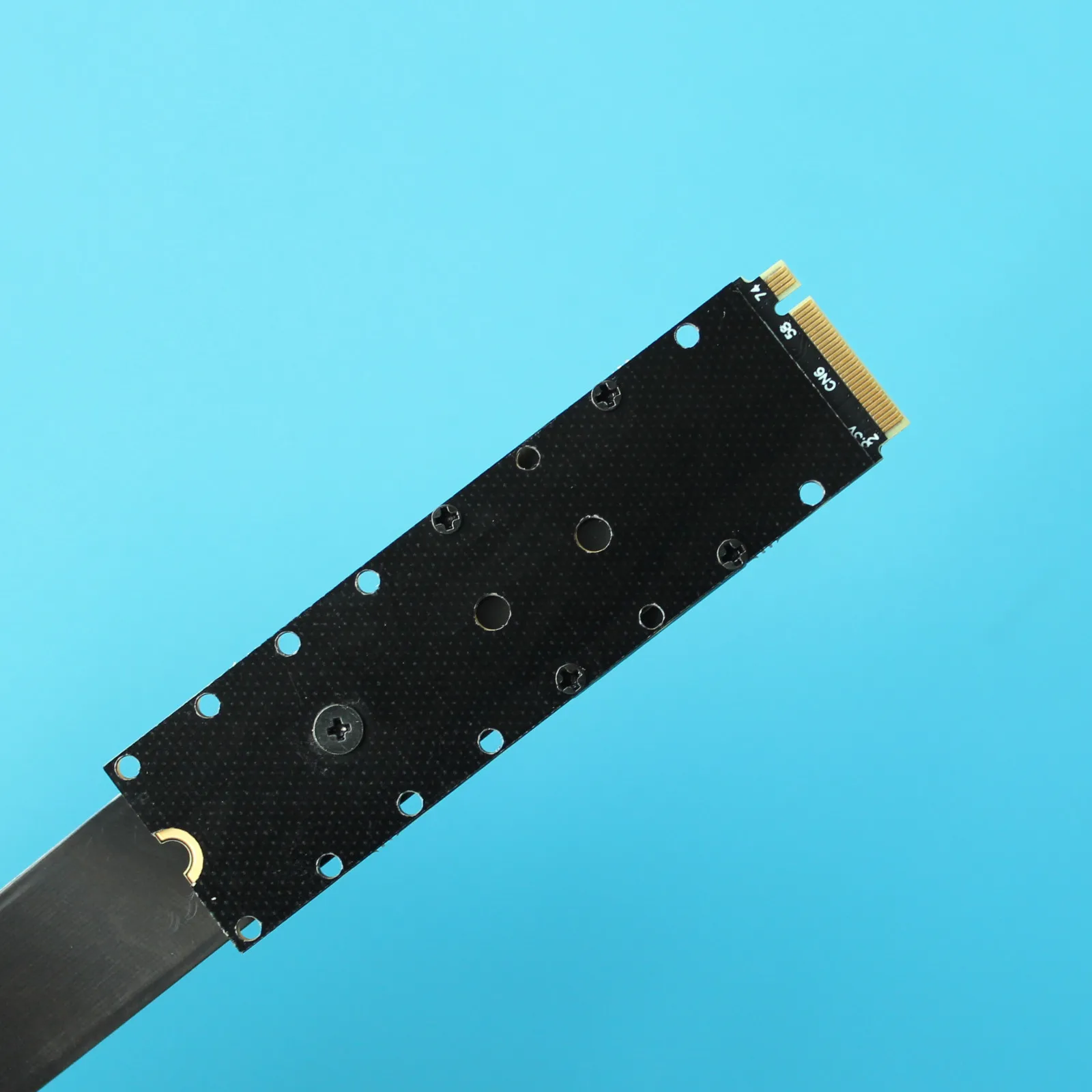

4.Agregue una placa fija de 0,8 mm para evitar la deformación y flexión de la PCB, lo que puede extender la vida útil de la placa PCB y ahorrar costos de reemplazo de hardware.
5.Placa PCB de cuatro capas certificada por UL, dedo dorado totalmente chapado en oro de 10 μ", buena conductividad eléctrica, puede reducir la impedancia de oxidación causada por la pantalla azul del problema de muerte.
6.Placa PCB de cuatro capas certificada por UL, diseño avanzado, tecnología exquisita, estabilidad de la señal y rapidez, cableado excelente, buen aislamiento, placa de impedancia de alta frecuencia de hasta los estándares PCIe 5.0.

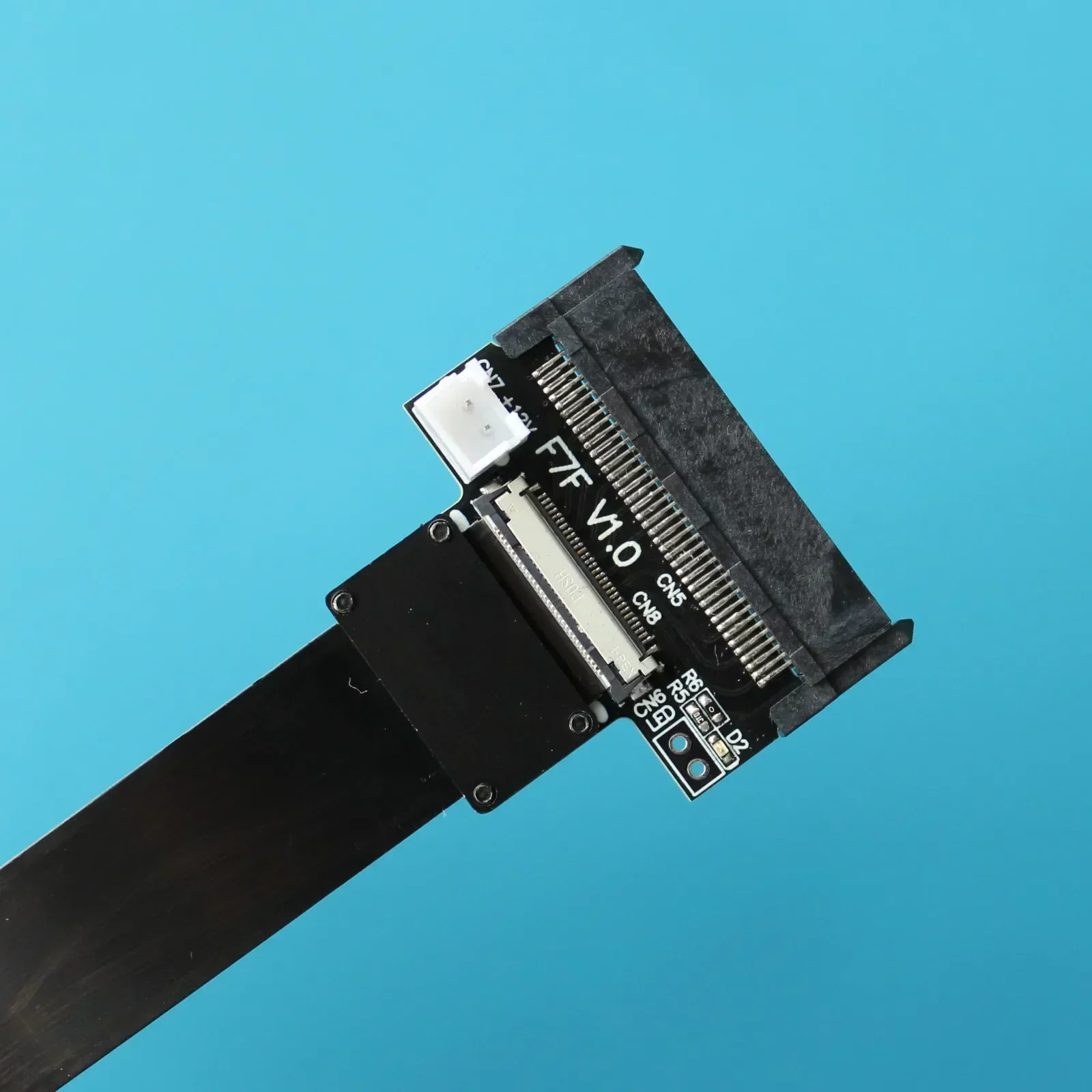

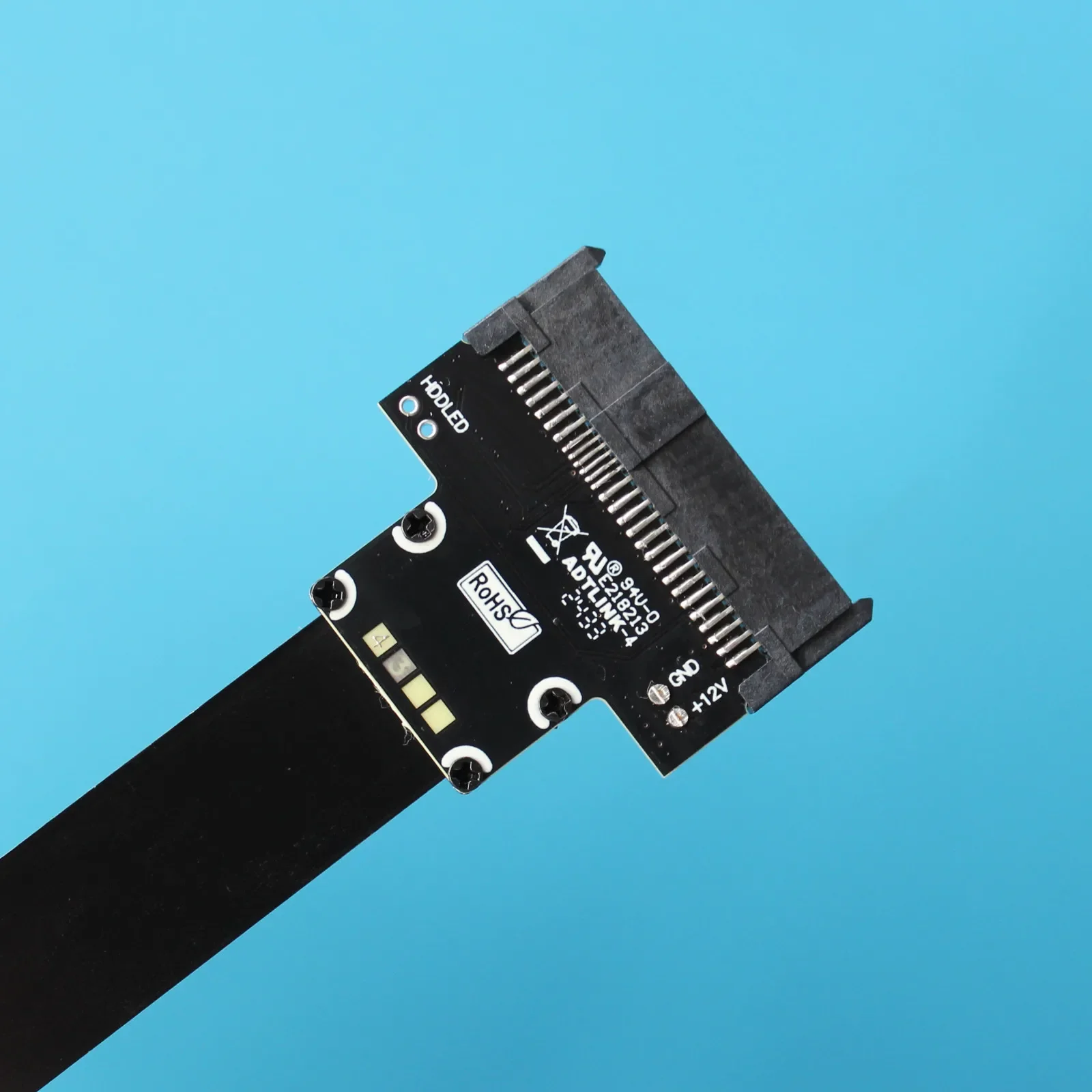

7.Conector U.2 SFF8639
F47SF 5.0
F47SM 5.0
F47SD 5.0:

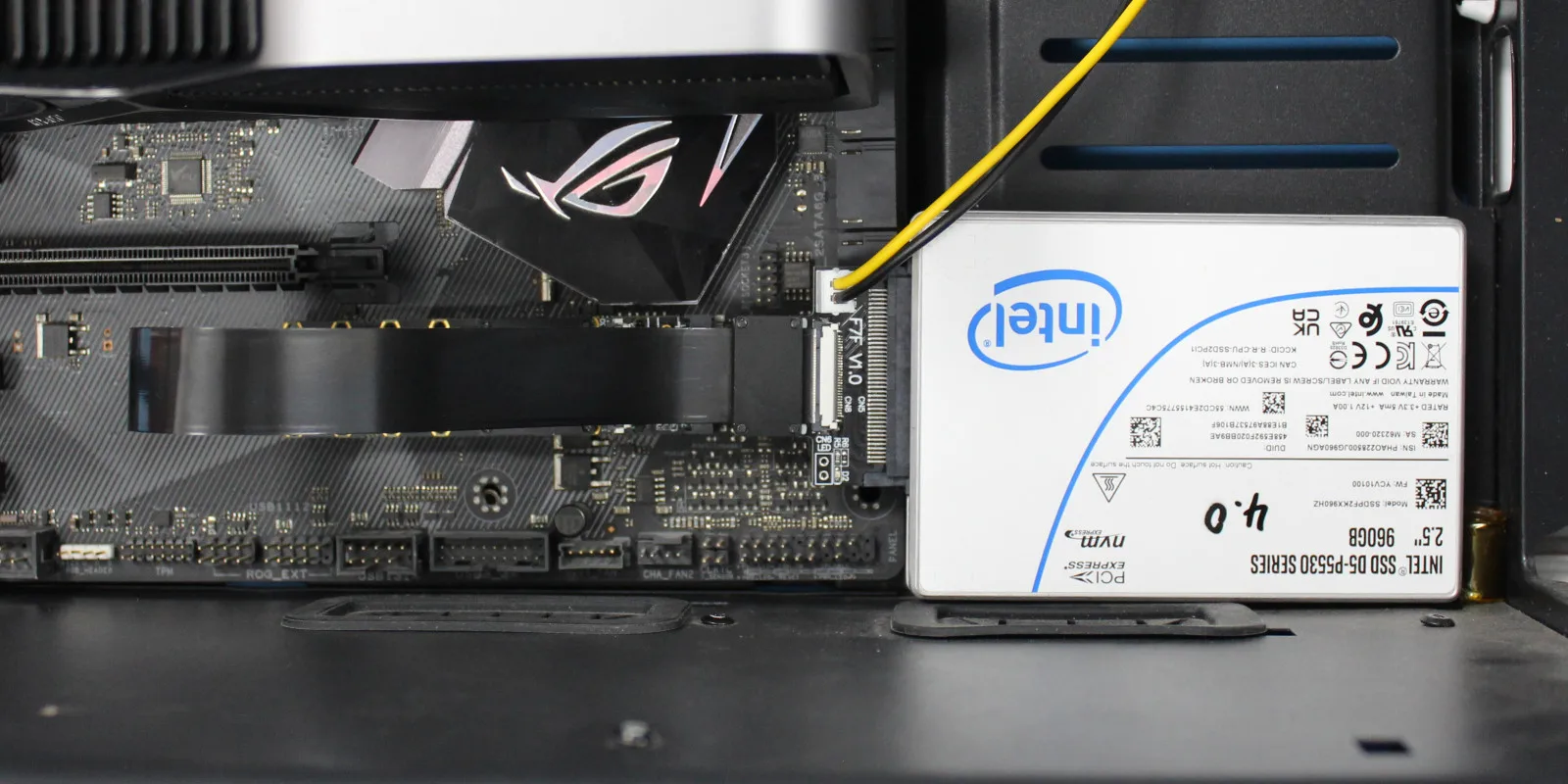

¿Puede F47SF/F47SM admitir PCIe 4.0?

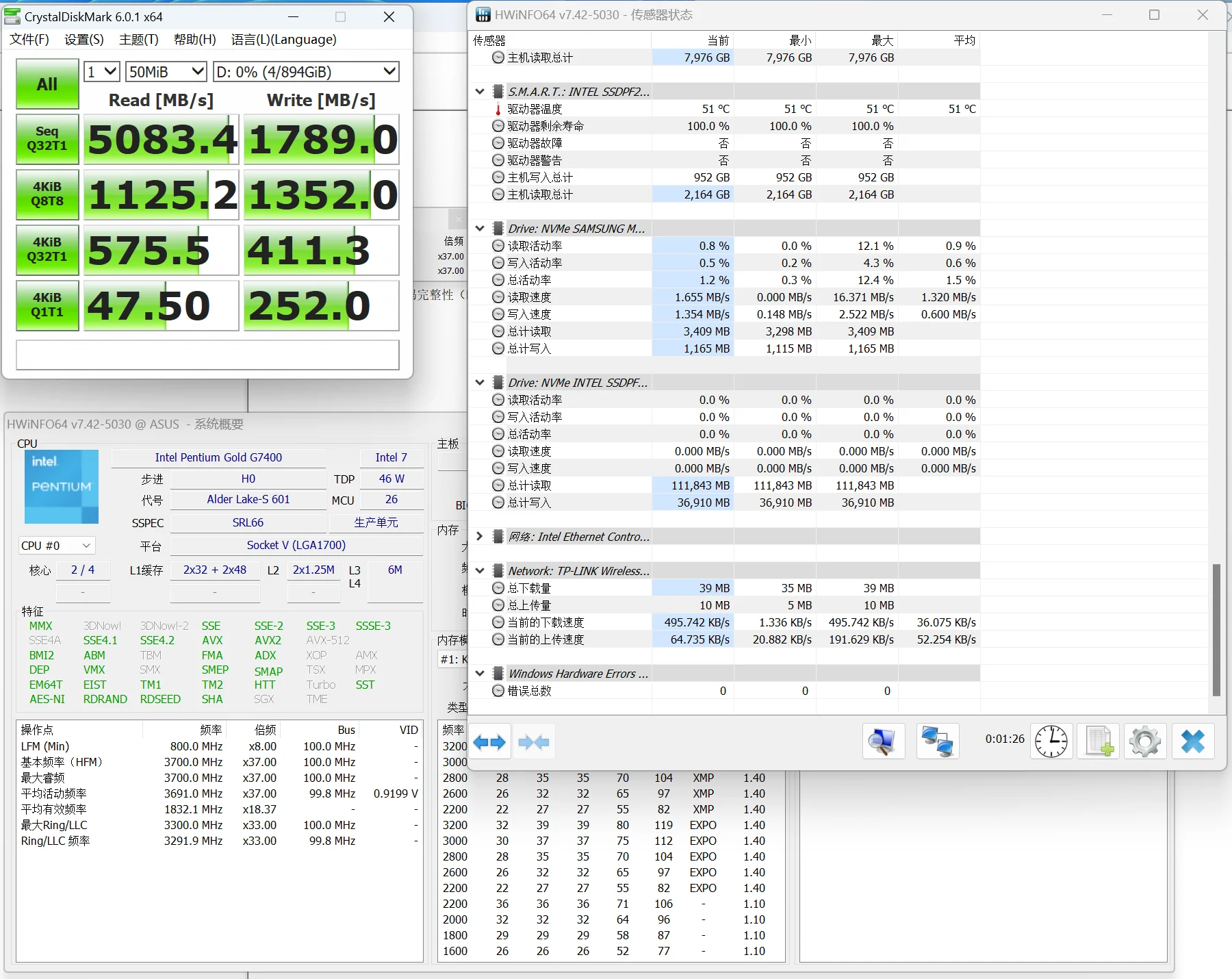

La medición de laboratorio puede alcanzar la velocidad máxima de PCIe 4.0. La siguiente imagen es el resultado de la prueba:
Ventajas del producto:
1.Cable certificado UL, el diseño del cable plano FFC de quinta generación está completamente blindado, es suave y duradero, y el espesor ultrafino es de solo 0,5 mm.
2.Está reforzado con una junta de aleación de aluminio de 1,5 mm para evitar problemas de desconexión y desconexión.Es fuerte y duradero y puede bloquear eficazmente interferencias y ruidos.
3.Conéctelo a una fuente de alimentación de 12 V y envíe un adaptador de corriente SATA.
4.Agregue una placa de fijación de 0,8 mm para evitar la deformación y flexión de la placa PCB, lo que puede extender la vida útil de la placa PCB y ahorrar costos de reemplazo de hardware.
5.Placa PCB de cuatro capas certificada por UL, el dedo dorado está completamente chapado en oro de 10 μ", con buena conductividad, lo que puede reducir el problema de la pantalla azul causado por la oxidación y la impedancia de óxido.
6.Placa PCB de cuatro capas certificada por UL, diseño avanzado, artesanía exquisita, señal estable y rápida, excelente cableado, buen aislamiento y placa de impedancia de alta frecuencia que puede alcanzar el estándar PCIe 4.0.

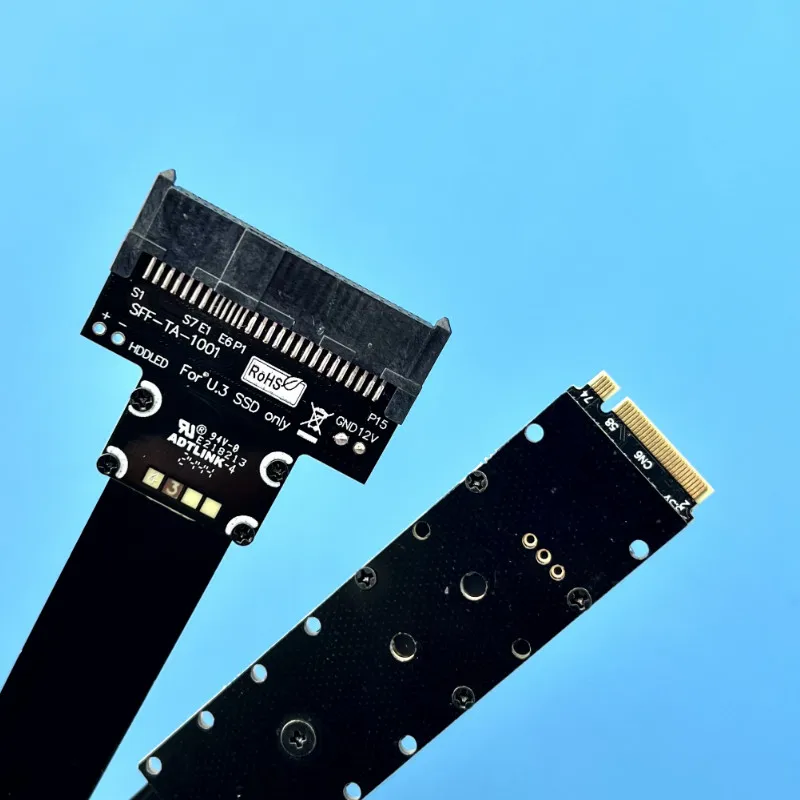

7.U.2 SFF8639/U.3 SFF-TA-1001conector
Preguntas y respuestas:
¿Existe algún blindaje EMI para el cable?
Con escudo metálico.El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El grosor del cable es de 1,4 mm, por lo que el cable es más suave.El cable se puede doblar o doblar, pero no lo tire.

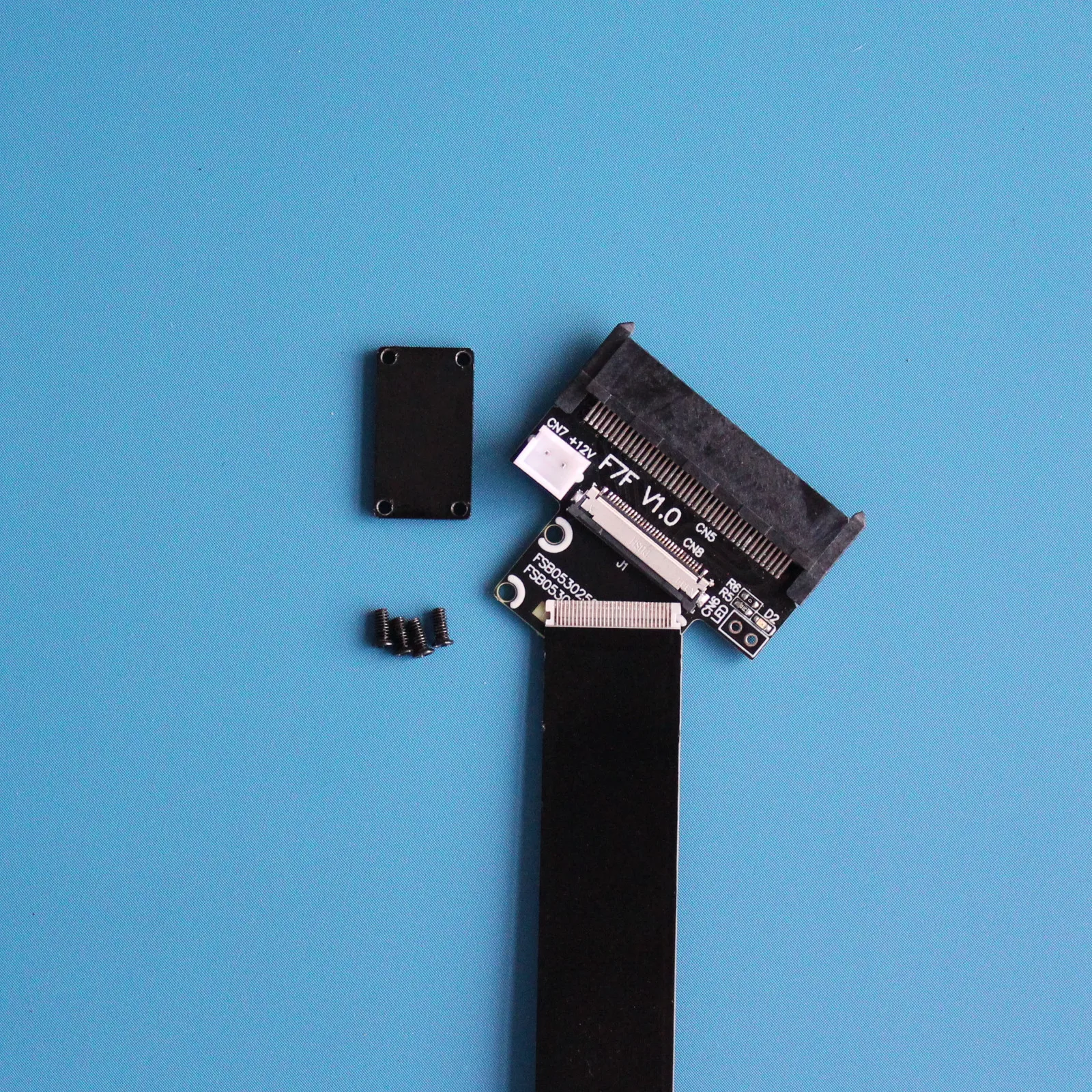

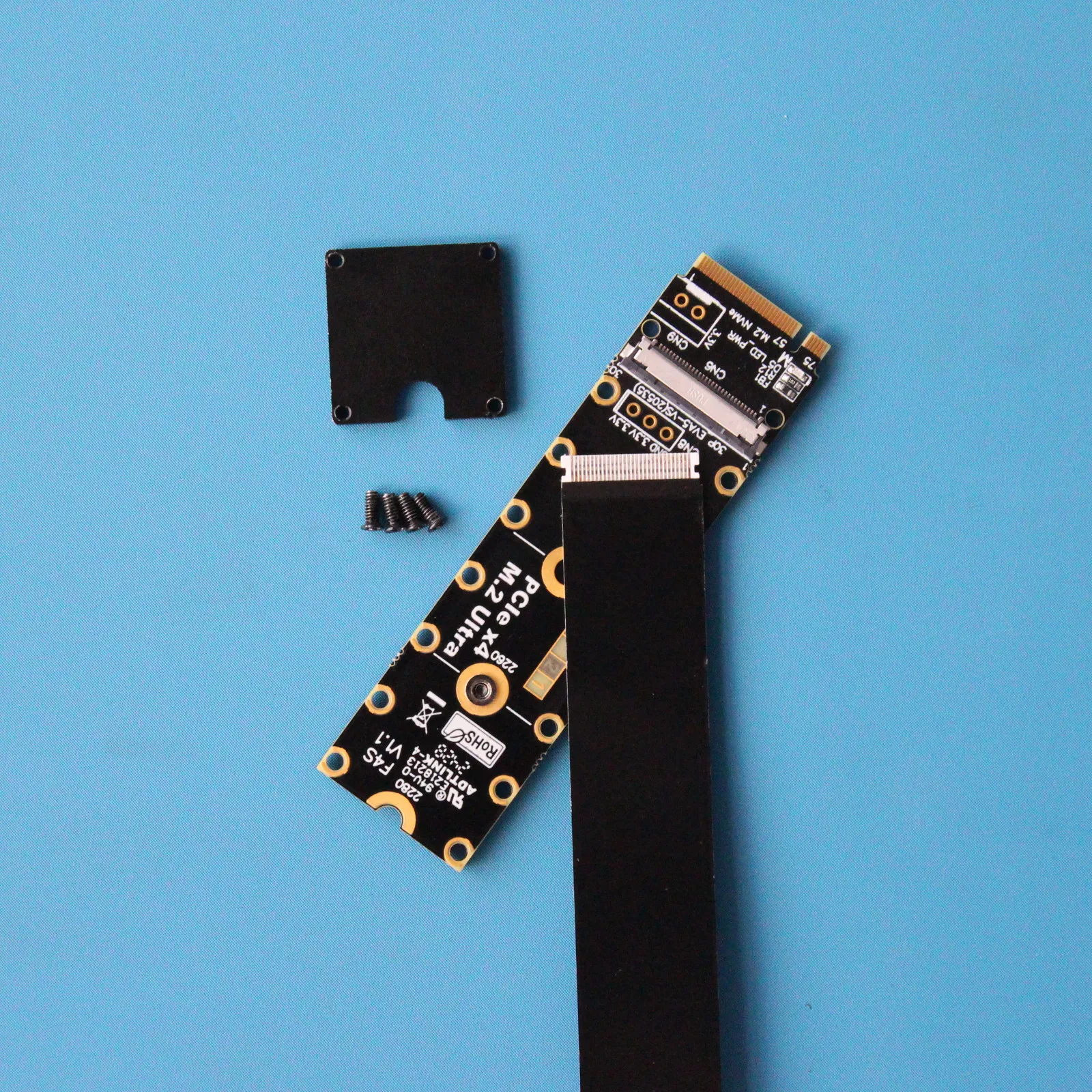

¿Se puede desmontar el cable?

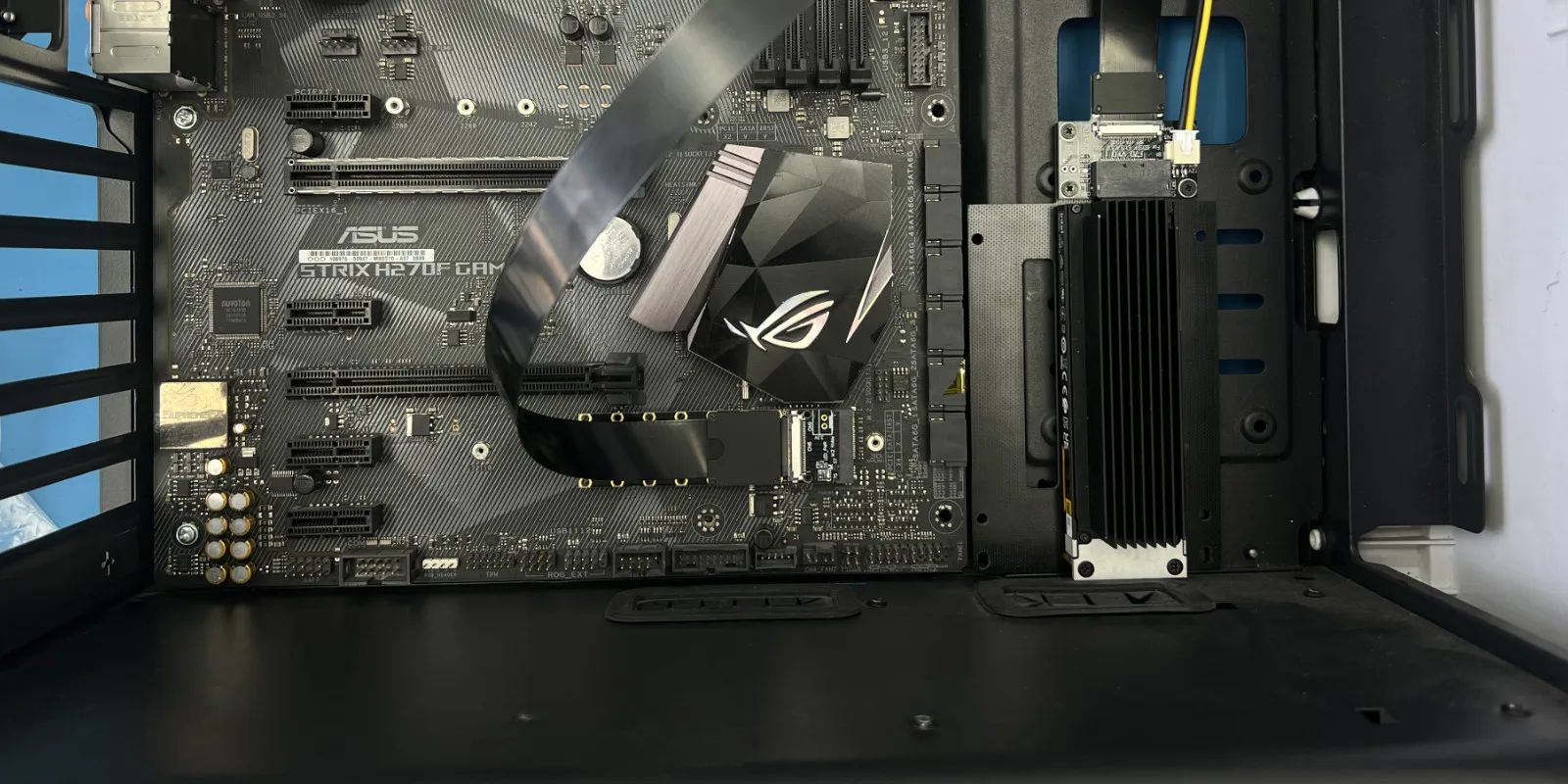

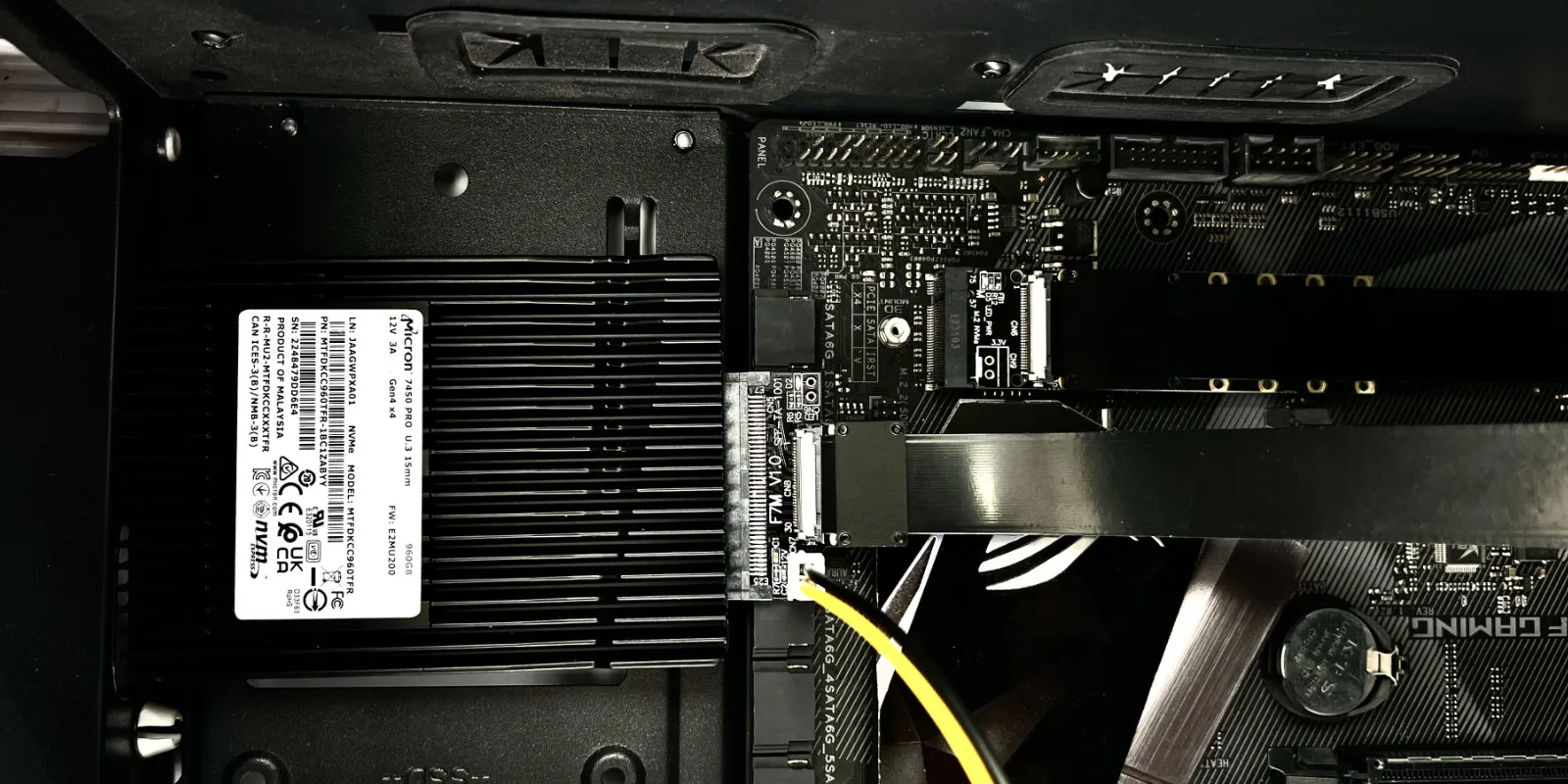

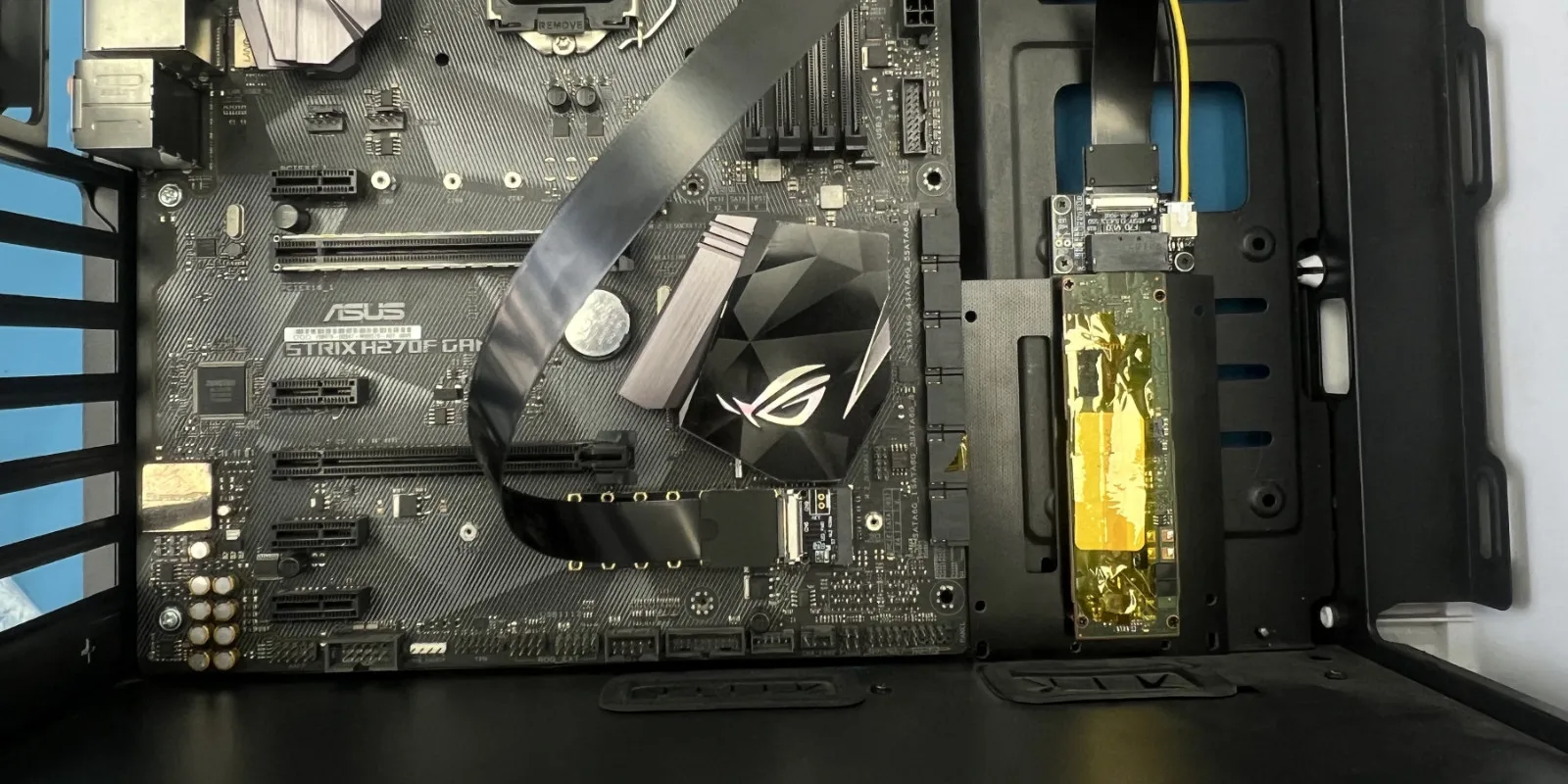

Foto:
