Descripción

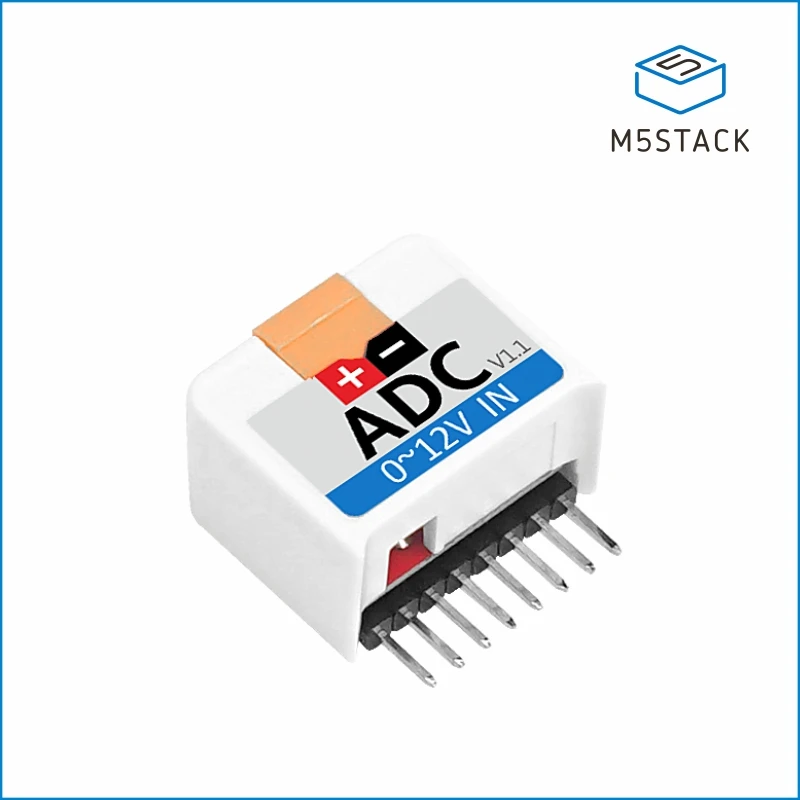

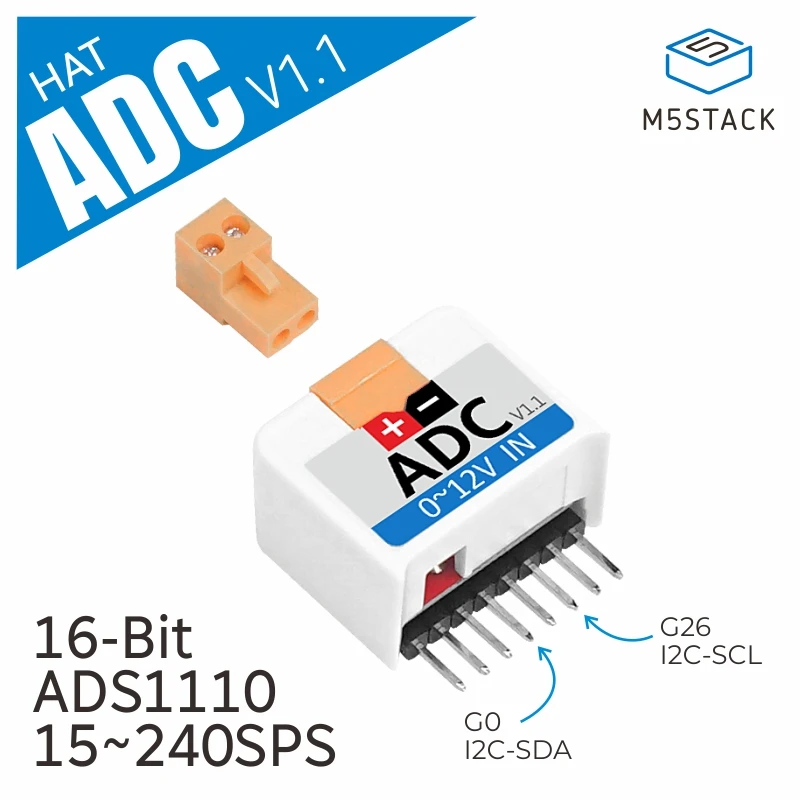

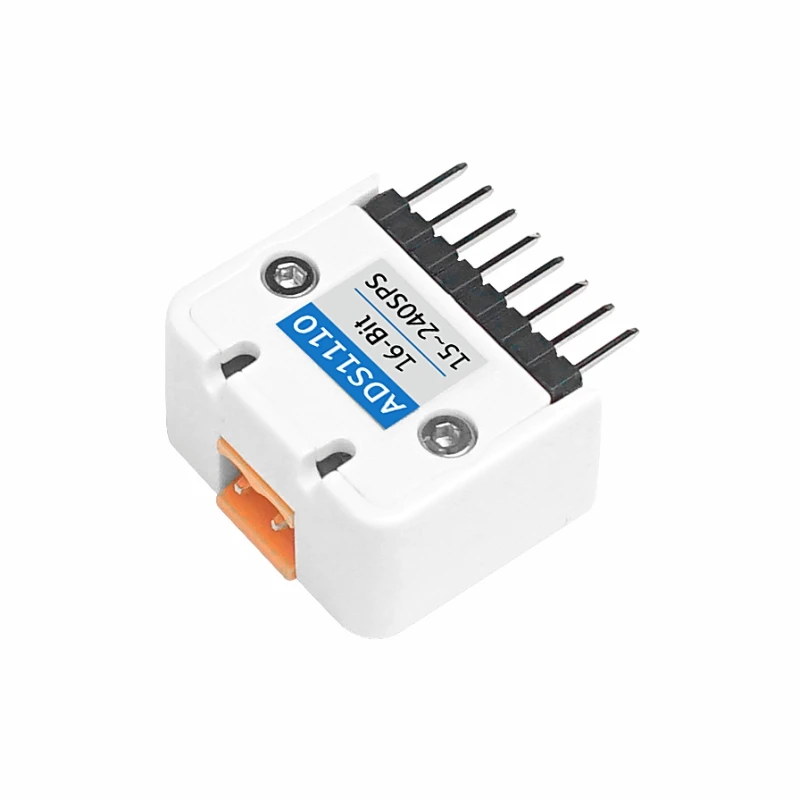

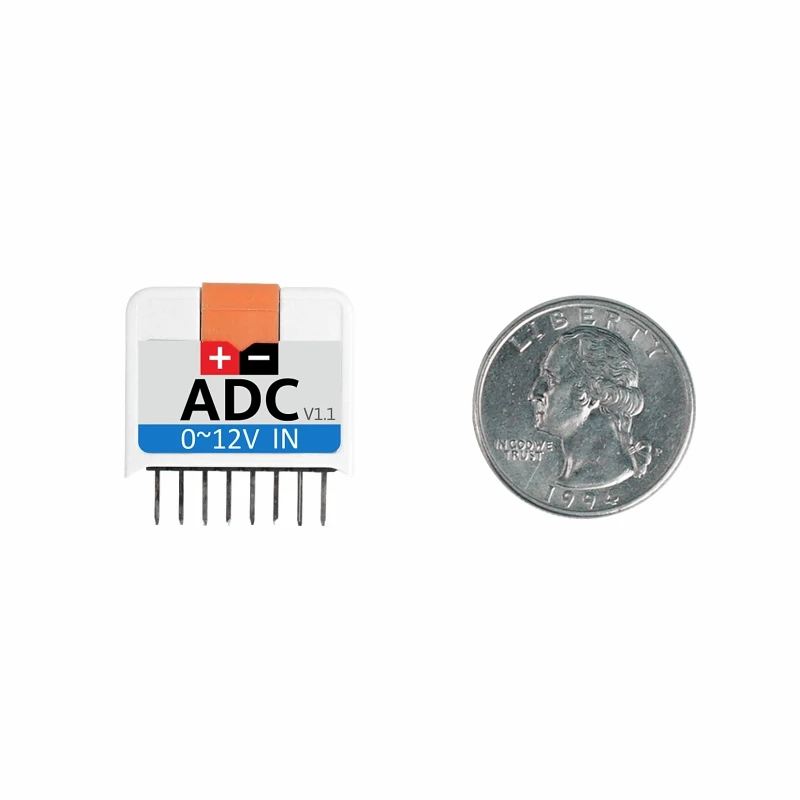

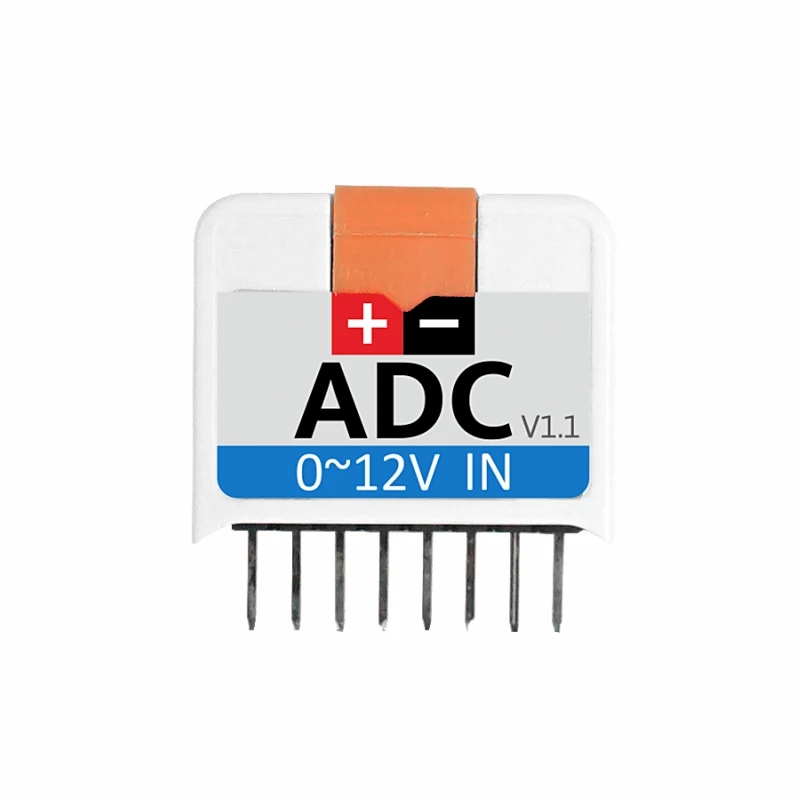

ADC HAT V1.1 es otro tipo de C-HAT diseñado específicamente para el controlador M5StickC.Igual que la unidad ADC, este es un componente convertidor ADC para stickc.Equipado con un chip convertidor ADC ADS1110, que es un convertidor A/D delta-sigma de 16 bits, autocalibrado y completamente diferencial.Extremadamente fácil de diseñar y configurar, el ADS1110 le permite obtener mediciones precisas con un mínimo de esfuerzo.
El ADS1100 consta de un núcleo convertidor delta-sigma A/D con ganancia ajustable, un generador de reloj y una interfaz I2C.
El propio ADS1110 puede aceptar una entrada diferencial de -5 ~ +5 V, pero hemos limitado la entrada a 0 ~ 12 V agregando el diseño del circuito periférico de este IC.
Características del producto
* Entrada: 0-12V
* Plataforma de desarrollo de software: Arduino, UIFlow (Blockly, Python)
* ADS1110
- Resolución de 16 bits
- AUTOCALIBRACIÓN CONTINUOSA
- CONVERSIÓN DE CICLO ÚNICO
- GAIN AMPLIFICADOR DE GAIN PROGRAMABLE=1, 2, 4, O 8
- BAJO RUIDO: 4μVp-p
- TOMA DE DATOS PROGRAMABLE: 8SPS a 128SPS
- RELOJ DE SISTEMA INTERNAL

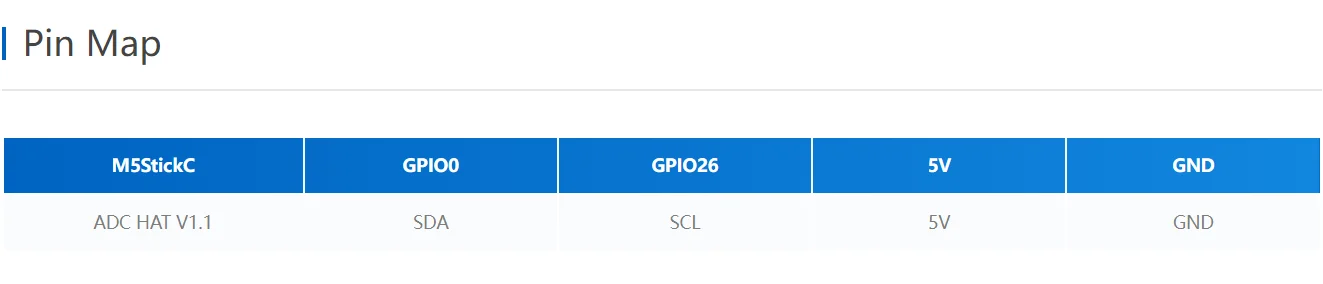

- INTERFAZ I2C: dirección 0x48
Incluir
1x SOMBRERO ADC V11
1 terminal de paso 3,96 de 2 pines.
Aplicaciones
* Captura de señal analógica
Especificación

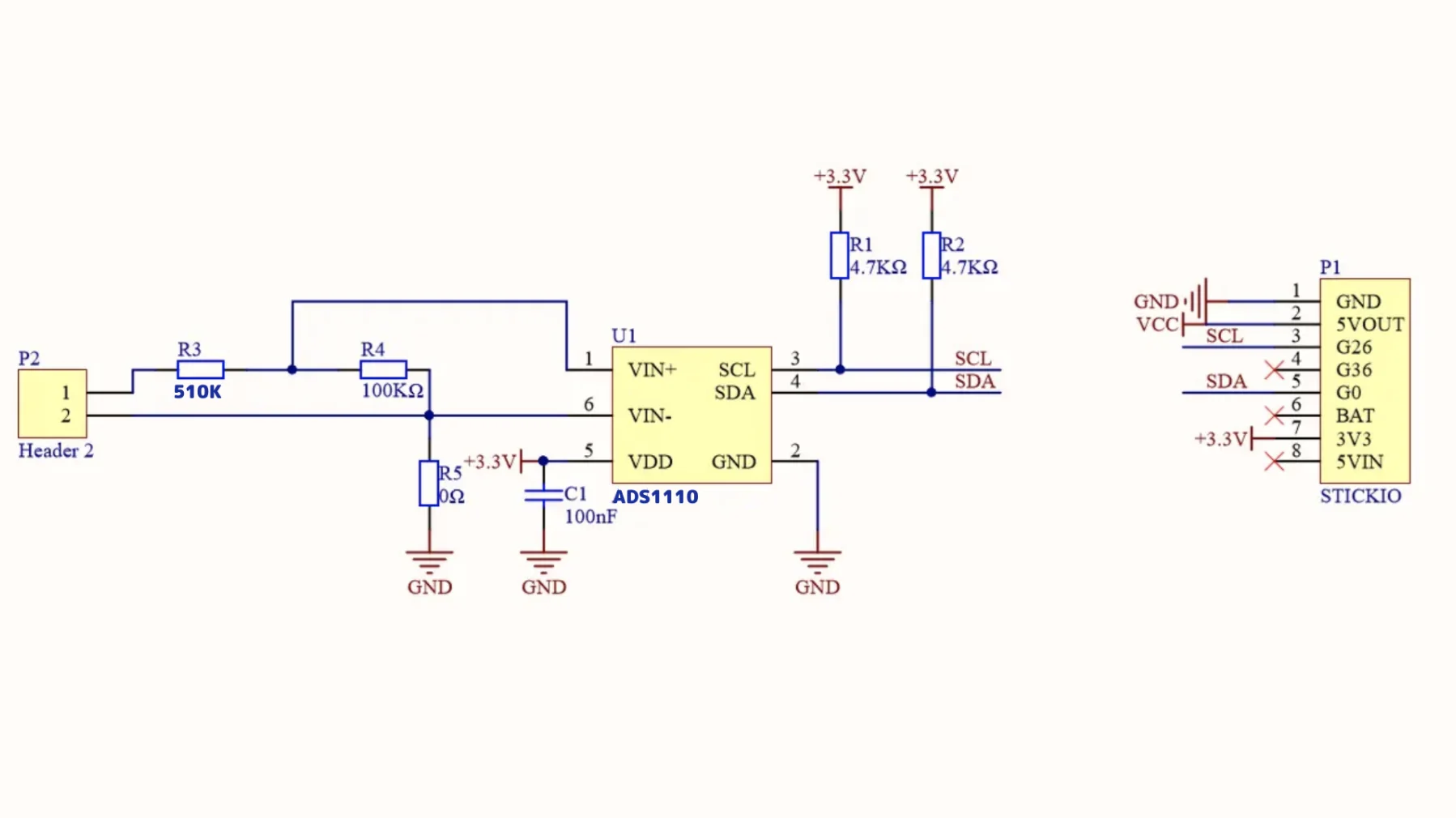

Esquema

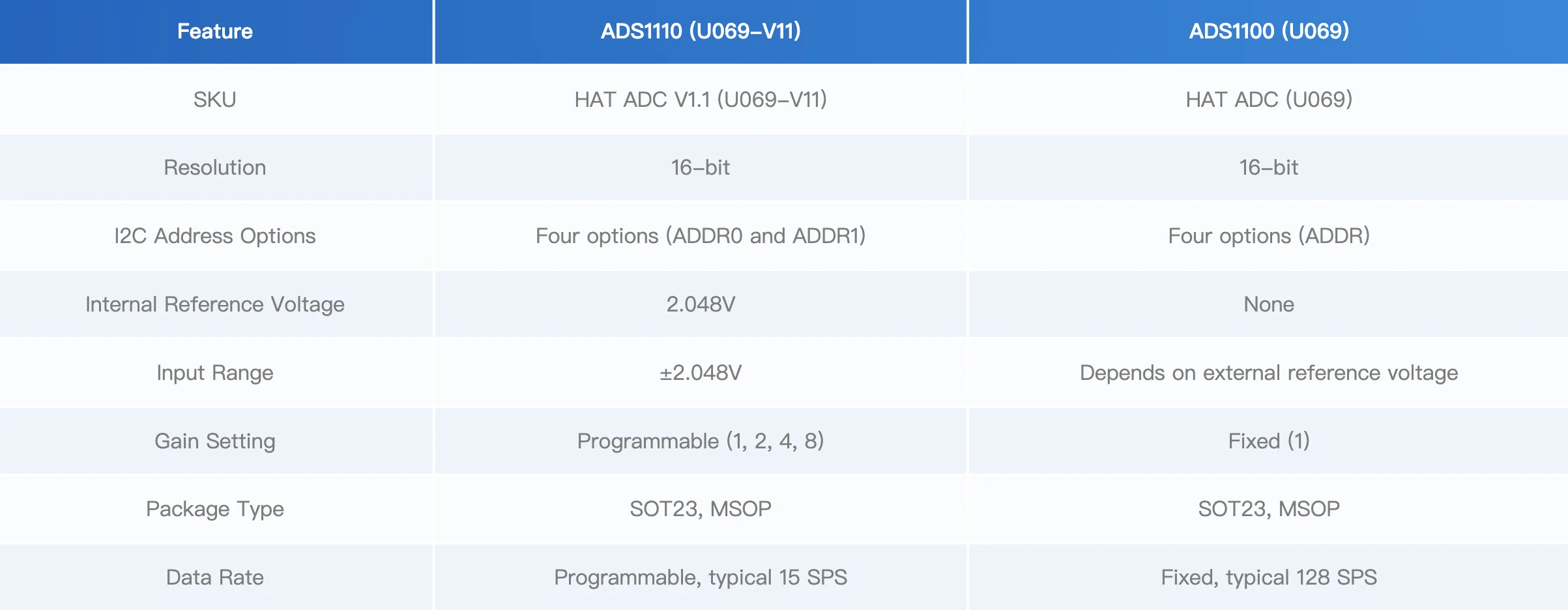

Comparación de versiones
