Descripción

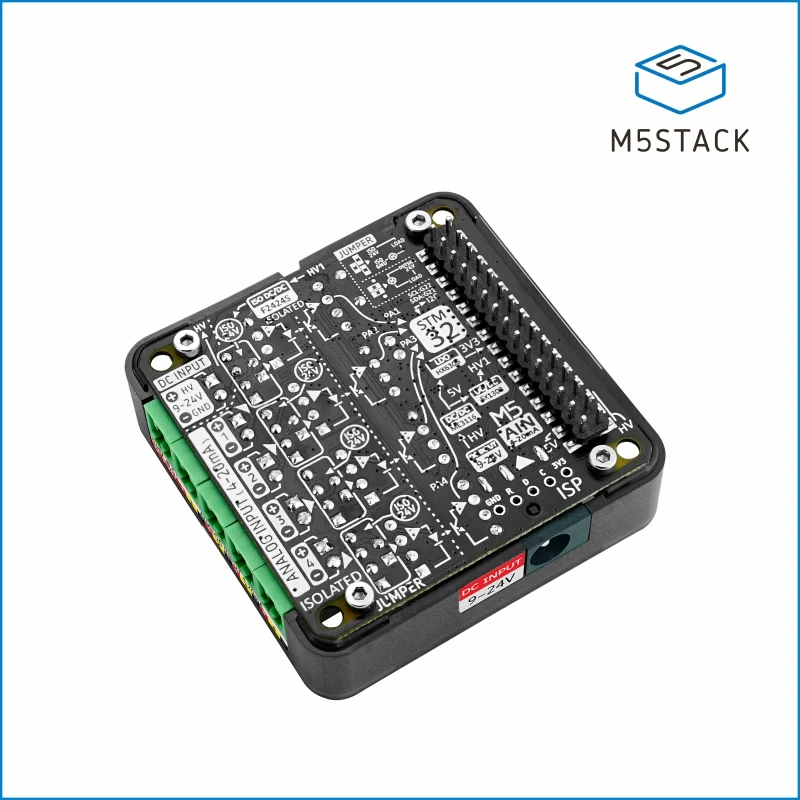

El módulo AIN4-20mA 13.2 es un módulo de adquisición analógica de corriente de cuatro canales de 4 ~ 20 mA.Adopta el chip de control principal STM32G030F6 y un chip de adquisición dedicado con aislamiento para comunicarse con el host M5 para la comunicación i2c.Admite cambiar a cableado alimentado internamente o externamente mediante tapas de puente.El chip de aislamiento de energía integrado y el circuito de amplificador operacional incorporado miden con precisión los sensores de corriente externos y garantizan la precisión de la señal y la seguridad del sistema.En términos de suministro de energía, la interfaz DC-JACK y el correspondiente circuito de refuerzo DC-DC pueden proporcionar energía a todo el dispositivo.'Adecuado para monitoreo de equipos de sistemas de energía, control de motores, gestión y automatización de energía y control de procesos industriales".
Características
1.STM32G030F6® Cortex de 32 bits®-M0+ CPU
2. Comunicación I2C

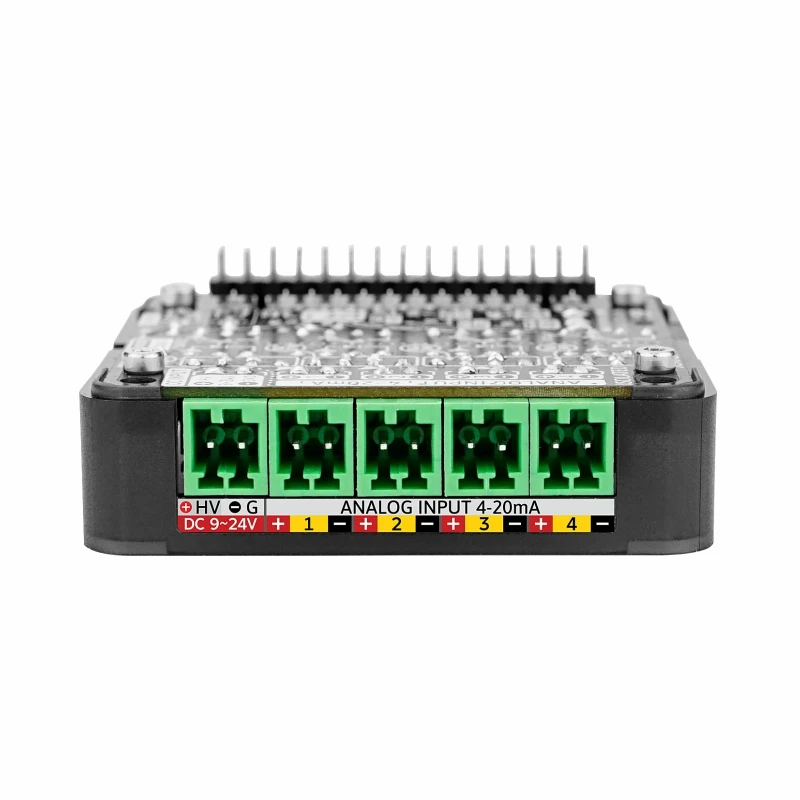

3. Admite cuatro sensores de 2 o 4 cables, tapa de puente
conmutación

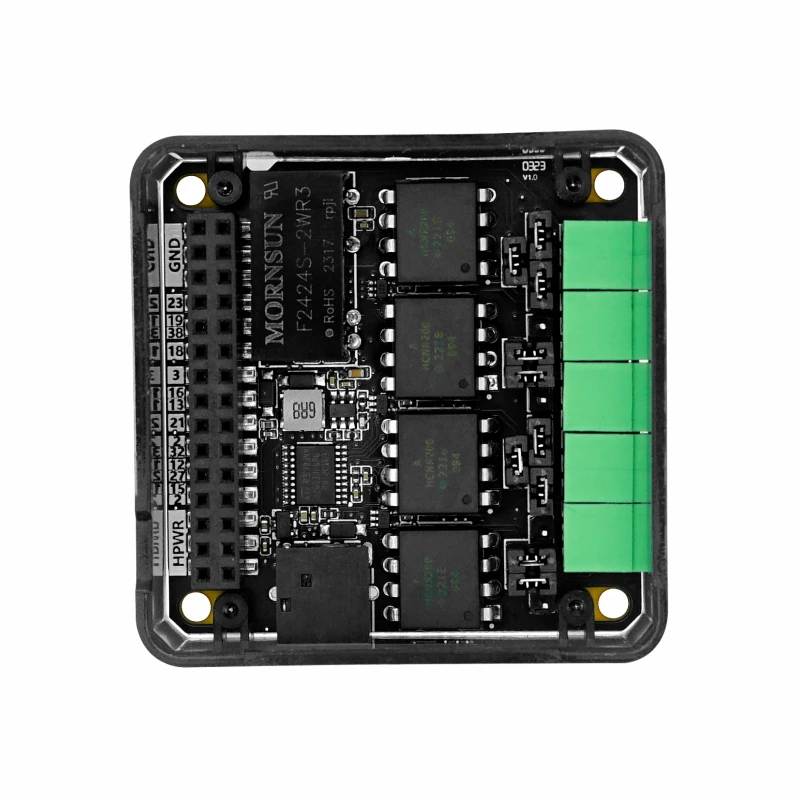

4.Chip de aislamiento galvánico incorporado
5. Admite Arduino, UIFlow y otras programanzas
plataformas

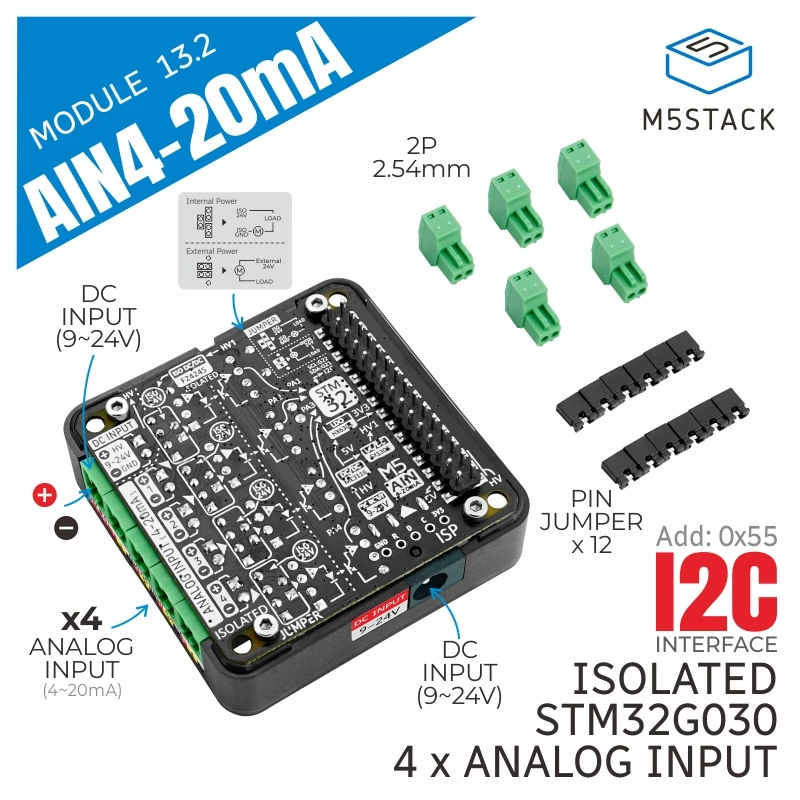

Incluye
1 * módulo AIN4-20mA 13.2
12 * tapa de puente
Bloque de terminales enchufable de 5*2,54 mm
Aplicaciones
Monitoreo de equipos del sistema de energía
Control del motor
gestión de energía
Automatización y control de procesos industriales.

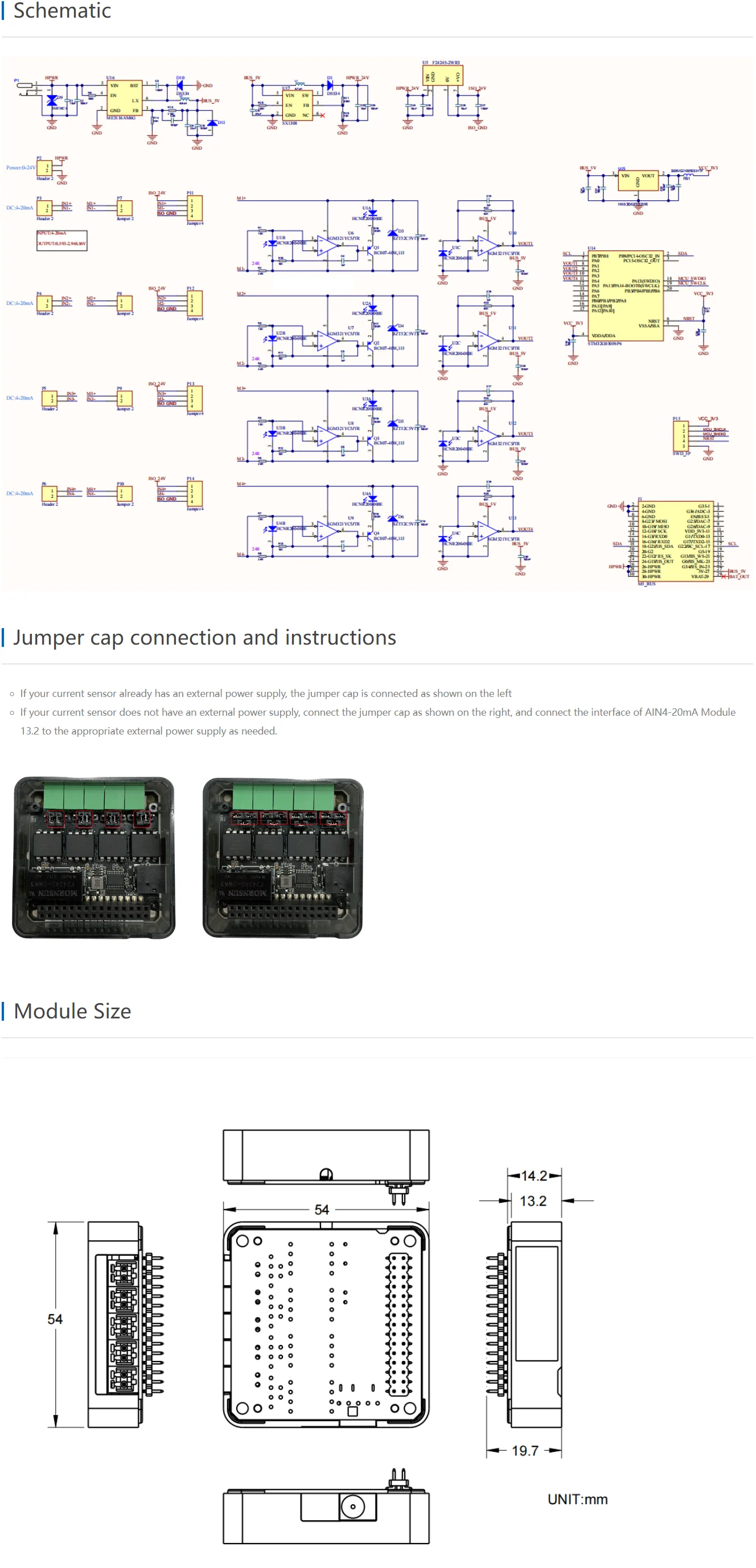

Especificación
Ejemplos
Arduino
UIFlow
UIFlow Blocks

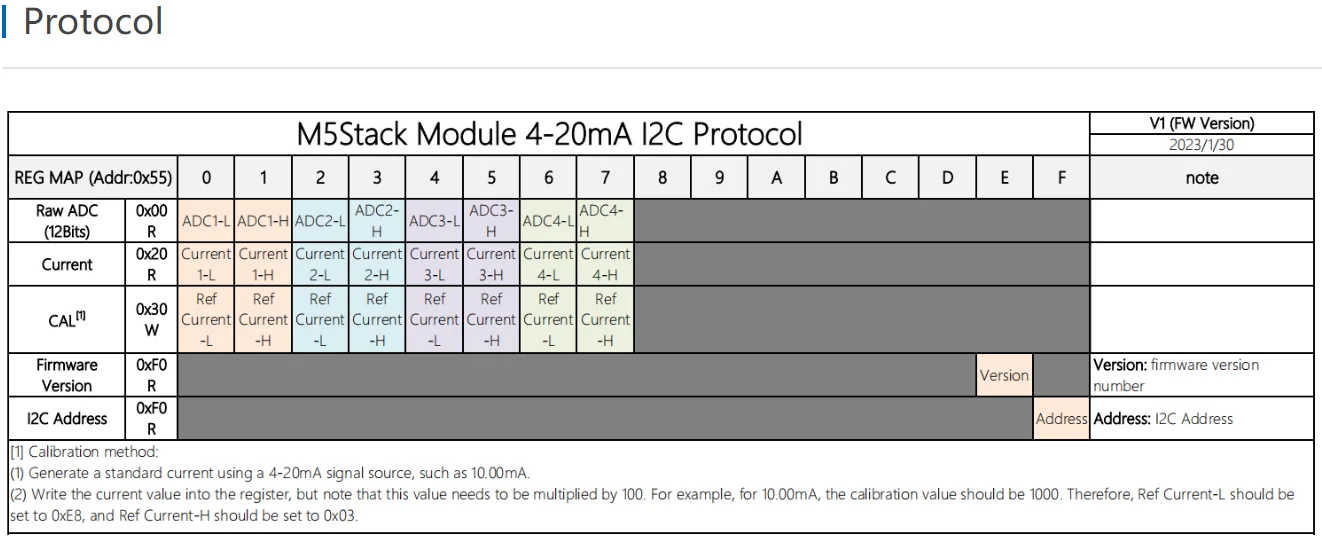

Dirección I2C del dispositivo de entrada
Obtenga el valor bruto ADC de 16 bits
Obtenga el valor actual
Obtenga la versión de firware del dispositivo
Establecer la dirección esclava I2C del dispositivo
