Descripción

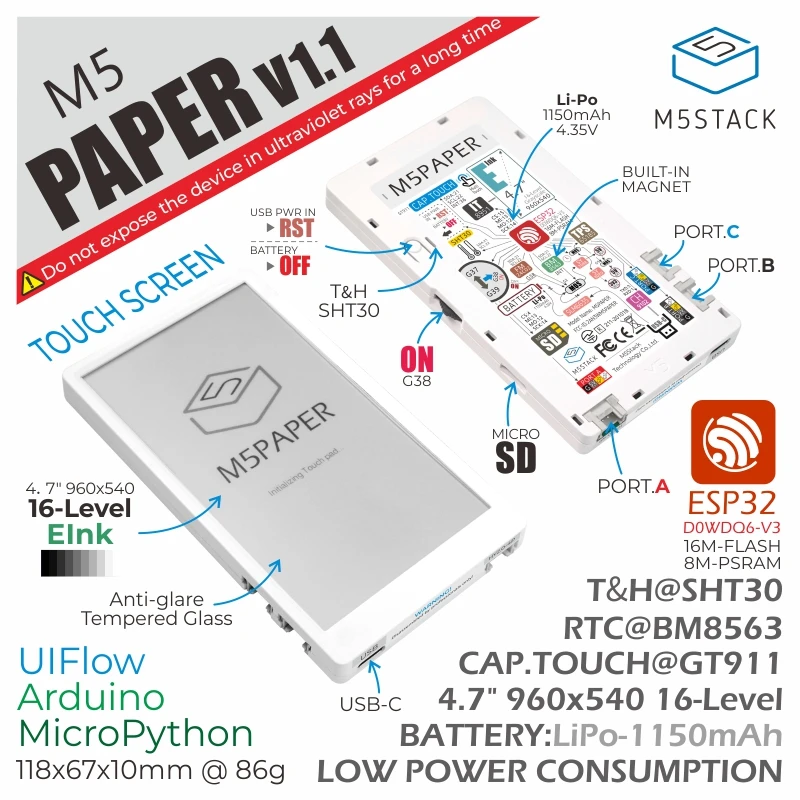

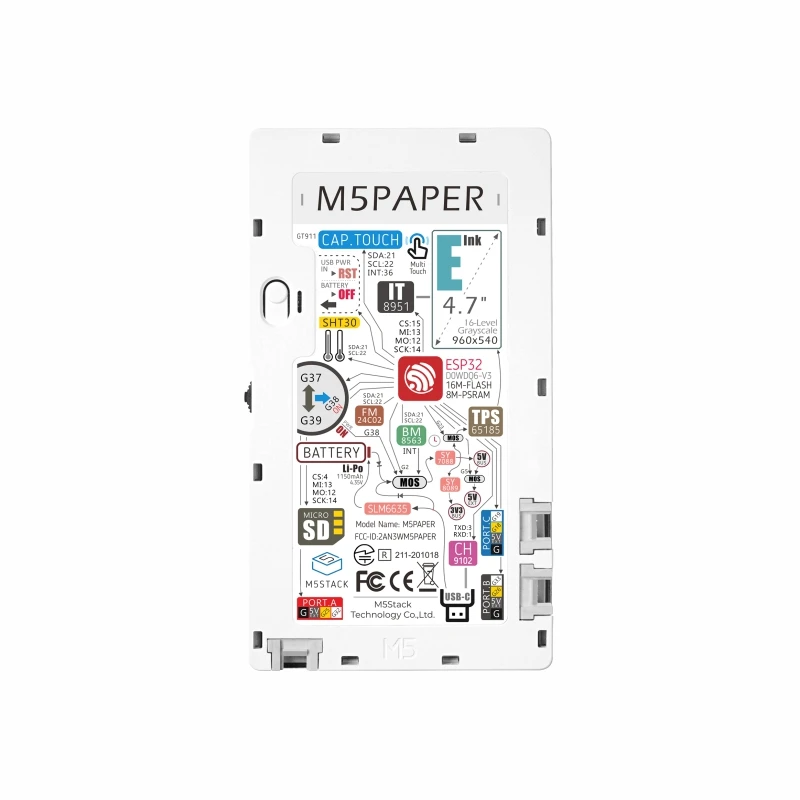

M5Paper v1.1 es el último dispositivo central M5Stacks con una pantalla de tinta electrónica habilitada para tocar.Desarrollado por el ESP32-D0WDQ6-V3 este es nuestro primer dispositivo que integra una pantalla E-ink de gran tamaño de 540*960 a 4,7", que admite 16 niveles de escala de grises.La pantalla es una pantalla táctil capacitiva GT911, que admite dos puntos táctiles y una variedad de controles por gestos.En comparación con una pantalla LCD normal, las pantallas E-ink son más fáciles para los ojos, lo que las convierte en una excelente opción para leer o ver durante períodos más prolongados.Otros beneficios son el bajo consumo de energía y la capacidad de retener la imagen incluso si se termina la energía de la pantalla.Los CoreInk están integrados en un botón multifunción para su funcionamiento, sensor de temperatura y humedad SHT30, botones físicos y un puerto de tarjeta TF (microSD) para almacenamiento de datos.
Además, el chip eeprom interno FM24C02 proporcionado 2K-bit (26x8)-EEPROM se puede utilizar para almacenar datos vitales incluso cuando el dispositivo está apagado.Una batería de polímero de litio de 1150 mAh mantiene el dispositivo funcionando durante períodos prolongados y la duración de la batería se puede conservar aún más utilizando el RTC (BM8563) para configurar el dispositivo en un sueño profundo y despertarlo nuevamente cuando sea necesario.Se incluyen tres puertos de expansión HY2.0-4P que permiten construir proyectos complejos utilizando los sensores existentes en el ecosistema M5Stack.
M5Paper v1.1 adopta un panel de pantalla e-Ink flexible, que es el mismo modelo que el del panel de pantalla e-Ink duro M5Paper v1.0.Todas las características y especificaciones son las mismas para ambos modelos.Estamos utilizando CP2104/CH9102 como chip serie USB como alternativa.Instale el controlador USB correspondiente según su dispositivo.
Advertencia
1.No exponer a los rayos ultravioleta durante mucho tiempo, de lo contrario podría causar daños irreversibles a la pantalla de tinta.
2.La solución de administración de energía de bajo consumo adoptada por M5Paper es diferente de los dispositivos CORE y StickC.Al usarlo, el botón PWR se utiliza como botón de encendido (presione prolongadamente durante 2 segundos).Si necesita apagar el dispositivo, debe utilizar la API del software o se realiza presionando el botón de reinicio en la parte posterior.Cuando se utiliza una fuente de alimentación USB, no se puede apagar.
3.Durante el uso, si el programa no se puede descargar normalmente (el mensaje es de horas extras o no se pudo escribir en la RAM de destino), puede intentar reinstalar el controlador del dispositivo.Para descargar el conductor, consulte el contenido en la parte inferior del documento.
Características del producto
ESP32 Funciones inalámbricas estándar Wi-Fi
Flash interno de 16M
Pantalla de baja potencia
Pantalla táctil multipunto
Ángulo de visión de 180 grados
Imán incorporado
Batería interna de 1150 mAh

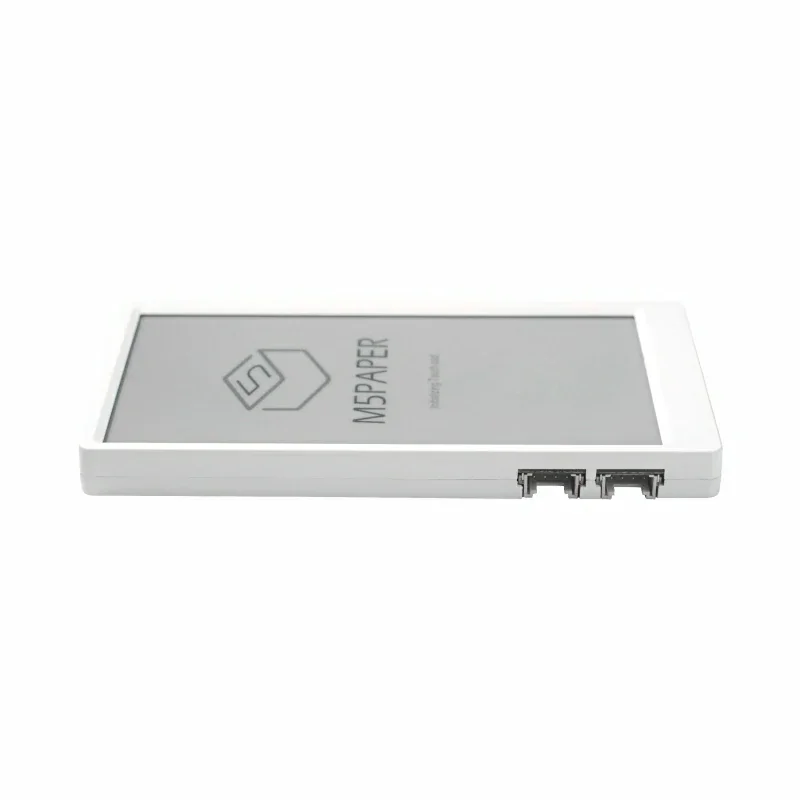

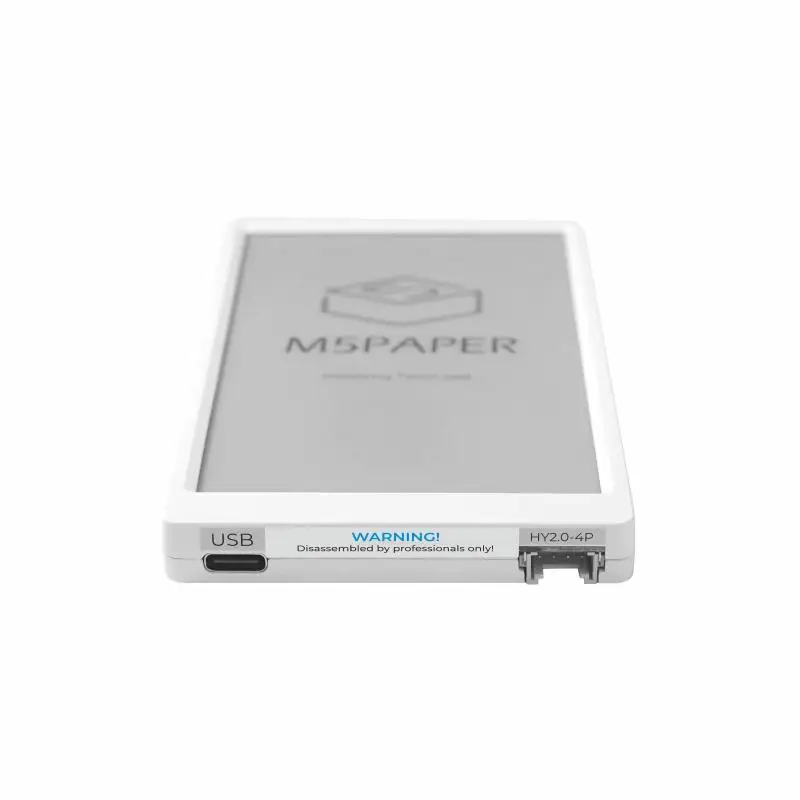

Ampliable - HY2.0-4P 3 x puertos de expansión externos
Incluir

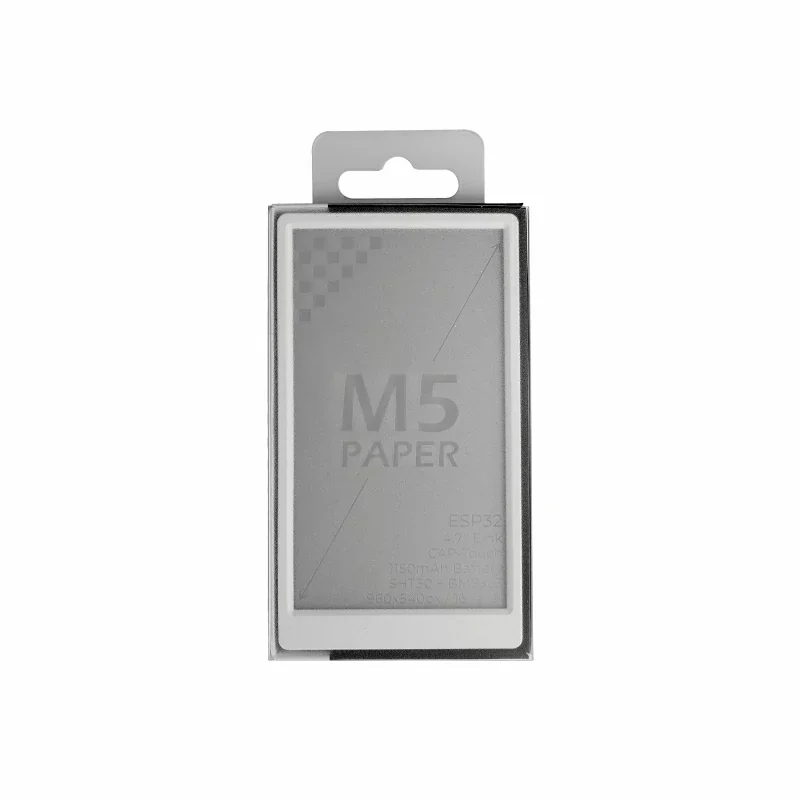

1x papel M5 v1.1
Aplicaciones
Terminal IoT
Libro electrónico
Panel de control industrial
Panel de hogar inteligente
