Descripción

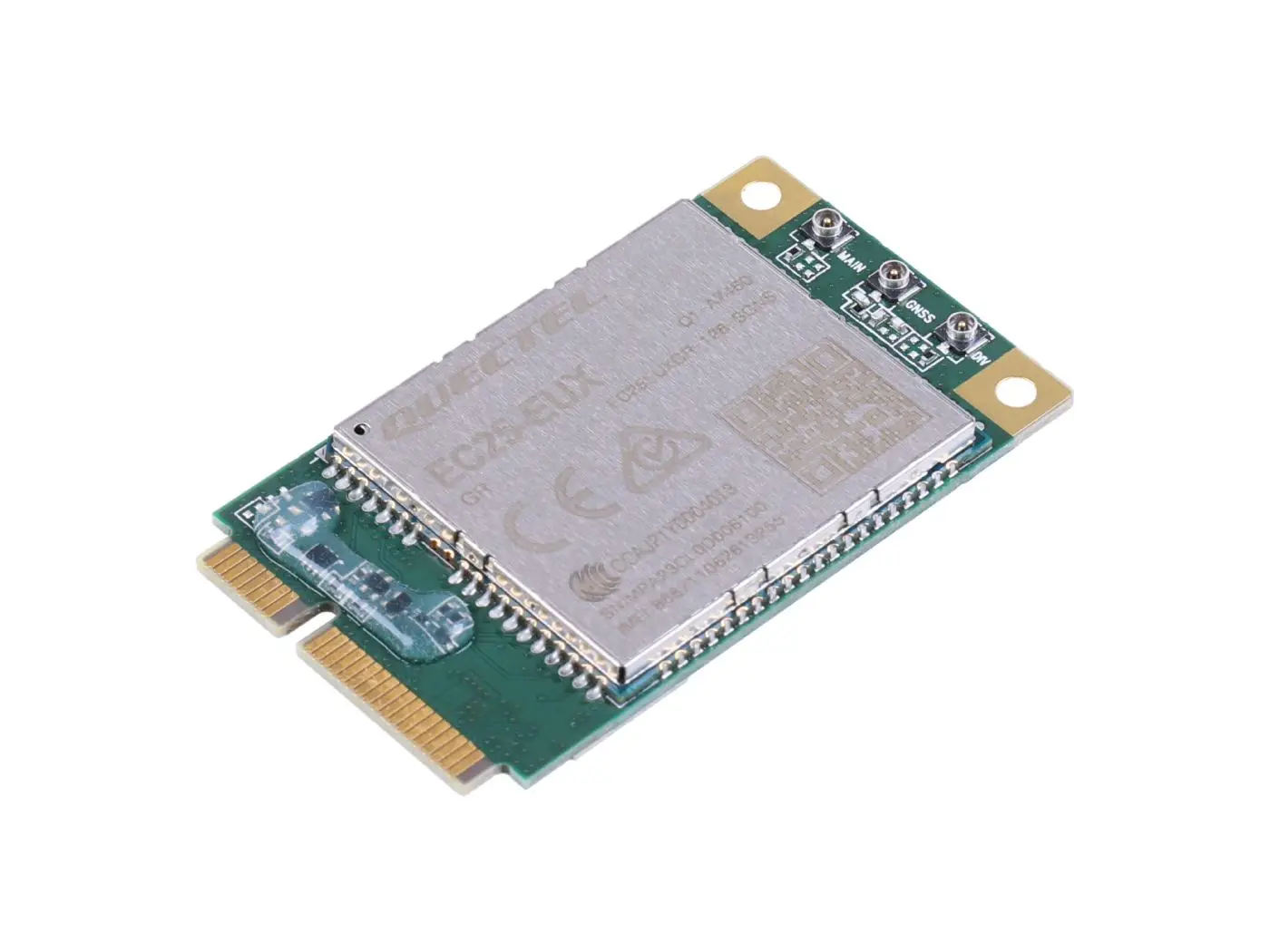

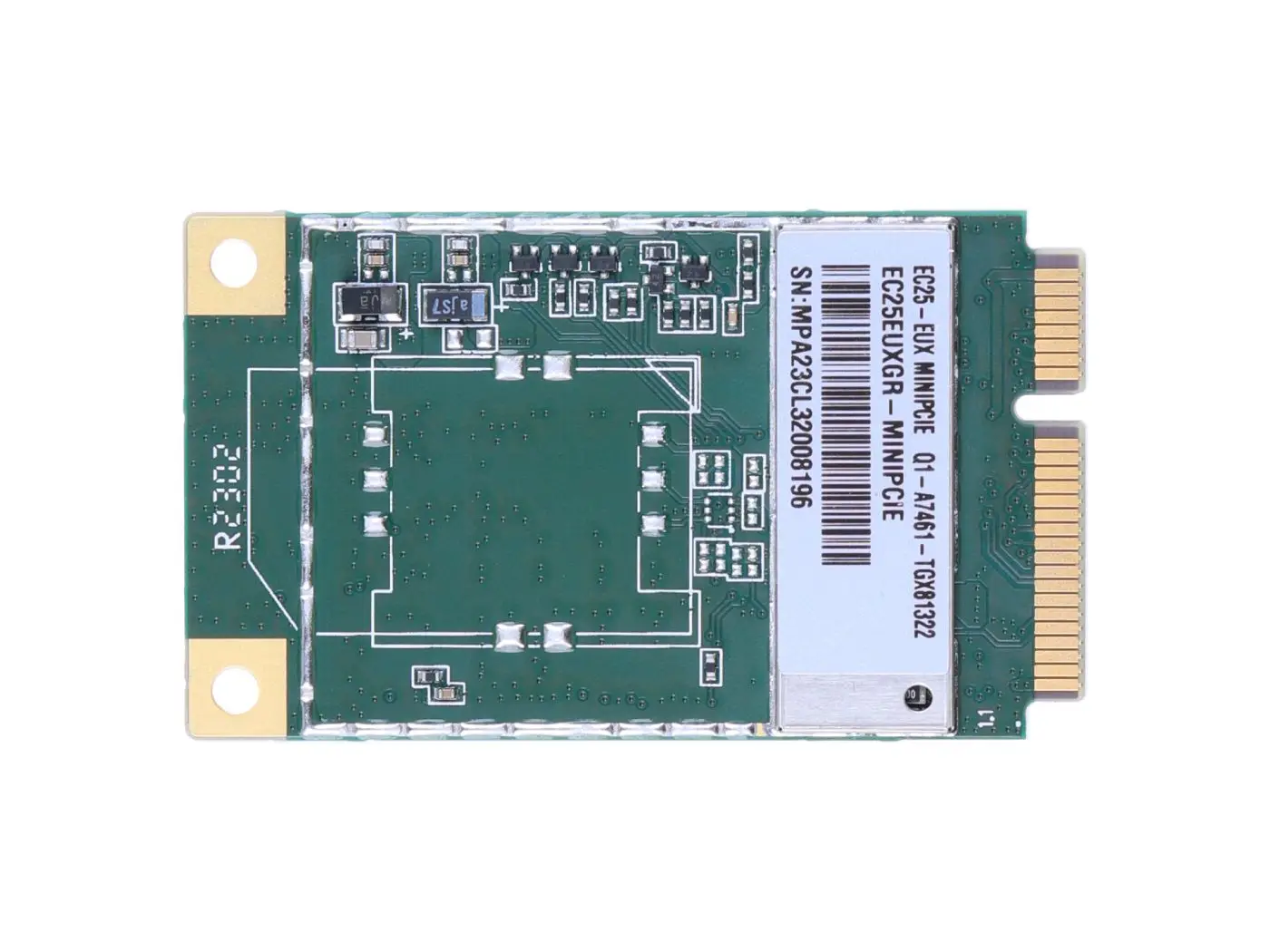

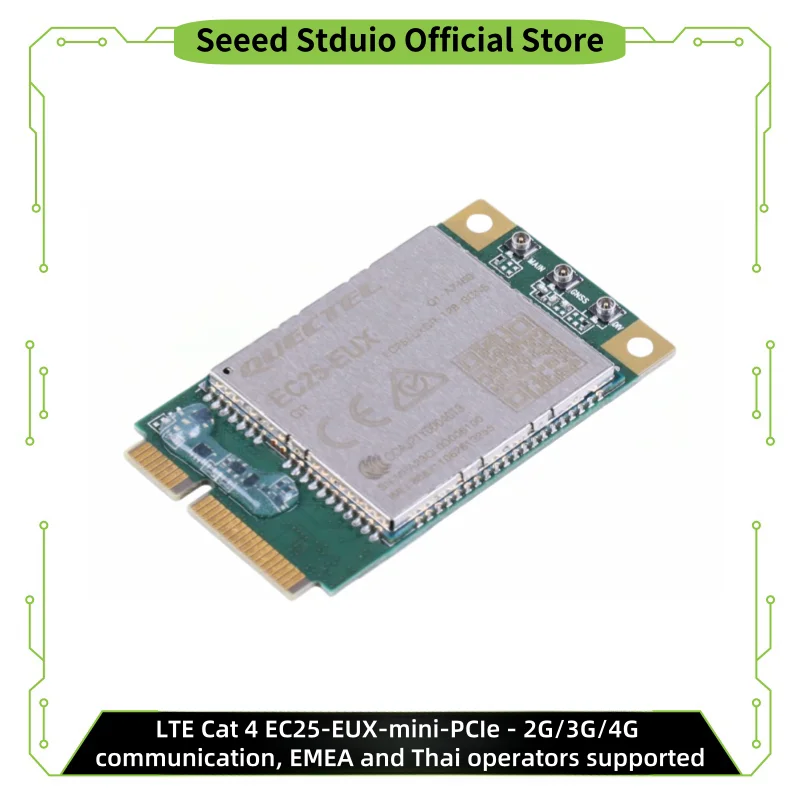

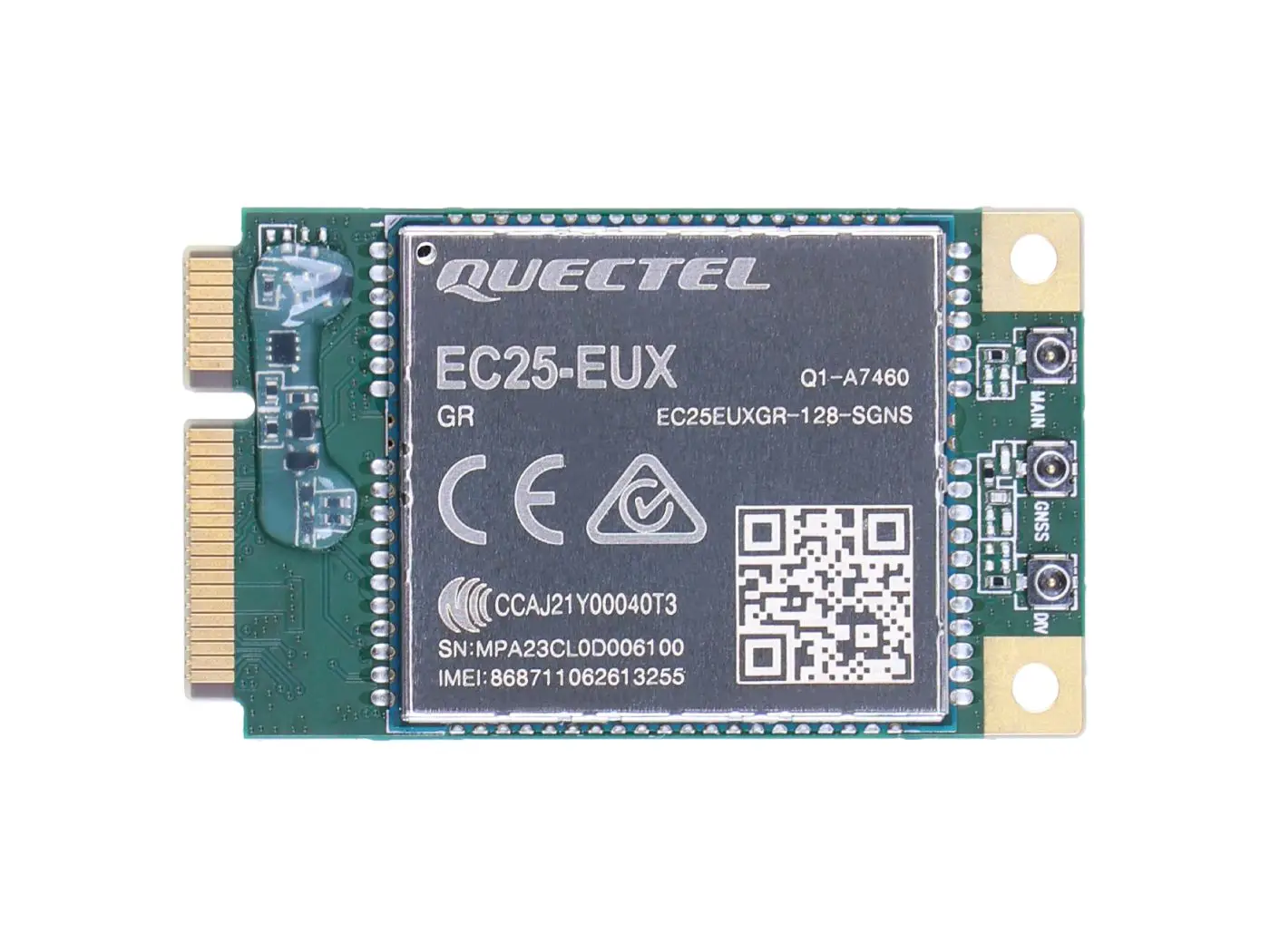

El LTE Cat 4 EC25-EUX-mini-PCIe es un módulo Mini PCIe que admite tecnologías de comunicación móvil LTE-FDD y WCDMA e integra múltiples receptores GNSS para un posicionamiento más rápido y preciso.Todo esto lo hace adecuado para aplicaciones M2M e IoT.
Característica
🌱 Módulo de comunicación inalámbrica LTE Cat 4 Plug-and-play:Admite comunicación 2G/3G/4G, montada con mini PCIe estándar, realmente de usar
🌱 Amplia compatibilidad y aplicabilidad de red:Admite varias tecnologías de redes de comunicaciones móviles, incluidas LTE-FDD, WCDMA
🌱 GNSS múltiple incorporado:Incluye GPS/GLONASS/BDS/Galileo/QZSS.Satisface la necesidad de un posicionamiento rápido y preciso en diferentes condiciones ambientales.
🌱 Bajo consumo de energía:El poder El consumo del modelo de suspensión es tan bajo como 1,67 mA y el consumo de energía inactivo es tan bajo como 18,51 mA.
🌱 Soporta EMEA y tailandés, operadores
Descripción
El LTE Cat 4 EC25-EUX-mini-PCIe es un módulo Mini PCIe de Quectel diseñado para aplicaciones M2M e IoT.Cuenta con PCI Express® Interfaz estándar de Mini Card y soportesEMEA y tailandésoperadores.Es adecuado para conexiones de red LTE que requieren estabilidad y confiabilidad.
Este módulo admite múltiples tecnologías de redes de comunicación móvil, incluidas LTE-FDD y WCDMA.LTE-FDD es el principal estándar de tecnología de comunicación móvil de la era 4G, mientras que WCDMA es la principal tecnología de comunicación móvil de los borradores 2G y 3G.Este módulo garantiza un funcionamiento normal incluso en áreas remotas sin redes 3G y 4G.
Basado en el avanzado IZat de Qualcomm™ Tecnología de posicionamiento (Gen8C Lite), LTE Cat 4 EC25-EUX-mini-PCIe integra múltiples tipos de receptores GNSS, compatible con tecnologías de posicionamiento GPS, GLONASS, BDS, Galileo y QZSS, lo que permite un posicionamiento más rápido, preciso y confiable.
El LTE Cat 4 EC25-EUX-mini-PCIe integra múltiples interfaces estándar industriales y admite varios controladores y funciones de software (como un controlador de puerto serie a USB bajo sistemas operativos como Windows 7/8/8.1/10/11, Linux, Android, etc.).Se puede aplicar a reTerminal DM y EdgeBox-RPI-200.
Aplicación
🌱 Enrutador industrial
🌱 Hogar inteligente
🌱 Automatización Industrial
🌱 Energía verde
🌱 Seguridad inteligente
🌱 Puerta de enlace móvil
🌱 Seguimiento personal
🌱 Monitoreo ambiental
Especificación
Especificación
Valor
Tecnología celular
LTE Gato 4
Región/transportista
EMEA/Tailandés
Tamaño
30,0 x 51,0 x 4,9 mm
Rango de temperatura
-35°C a +75°C (operando)
-40°C a +80°C (extendido)
Bandas móviles
LTE-FDD:B1/3/7/8/20/28A(4G)
LTE-TDD:B38/40/41(4G)
WCDMA:B1/8(3G)
GSM/EDGE:B3/8 (2G)
Soporte GNSS
GPS/GLONASS/BDS/Galileo/QZSS (opcional)
Autenticación obligatoria
Global:GCF
Europa:CE
Taiwán (China):NCC
Australia/Nueva Zelanda:RCM
Otra certificación
RoHS/WHQL
Velocidades de datos
LTE-FDD (Mbps): 150 Mbps (link descendente) / 50 Mbps (link ascendente),
LTE-TDD (Mbps): 130 Mbps (link descendente) / 30 Mbps (link ascendente),
DC-HSPA+: 42 Mbps (actualización descendente) / 5,76 Mbps (actualización),
WCDMA: 384 kbps (link descendente/uplink),
EDGE: 296 Mbps (en enlace descendente) / 236,8 Mbps (enlace ascendente),
GPRS: 107 Mbps (link descendente) / 85,6 Mbps (link ascendente),
Códecos de voz
HR/FR/EFR/AMR/AMR-WB
Algoritmo de eco
Cancelación de eco, supresión de ruido.
Servicios de voz
Voz digital, VoLTE
Controlador de puerto USB a serie
Windows 7/8/8,1/10/11,
Linux 2.6~5.18,
Android 4.x~12.x
Controlador GNSS y RIL
Android 4.x~12.x
Controlador USB NDIS
Windows 7/8/8,1/10/11
Controlador USB GobiNet
Linux 2.6~5.18
Controlador USB QMI_WWAN
Linux 3.4~5.18
Tensión de alimentación
3,0 ~ 3,6 V, valor típico 3,3 V
Consumo de energía (típico)
1,69 mA (suspensión),
18,51 mA (idual)
Interfaz
Cantidad
(U)SIM
1
USB 2.0
1
Audio digital (PCM)
1
I2C
1
LED_wWAN#
1
W_DISABLE#
1
UART
1
PERESTO#
1
Lista de piezas
LTE Cat 4 EC25-EUX-mini-PCIe
1
