LSI 9300-16i IT Tarjeta SAS HBA PCIe 3.0 x8 16 puertos 12 Gbps

Análisis general del producto

Tras varias semanas de uso intensivo en distintos entornos, puedo afirmar que la tarjeta SAS HBA LSI 9300-16i IT cumple con lo prometido en cuanto a expansión de almacenamiento. Se trata de una solución pensada para usuarios que requieren conectar múltiples discos SAS o SATA mediante un único slot PCIe, manteniendo el modo IT (Initiator Target) que deja el control del dispositivo directamente al sistema operativo o al hipervisor, sin intervención de firmware RAID. Esta característica es especialmente valiosa en escenarios de virtualización, NAS doméstico o servidores de pequeña escala donde se busca simplicidad y rendimiento bruto.

Durante las pruebas la tarjeta se instaló tanto en una placa base de servidor con chipset Intel C246 como en una estación de trabajo AMD con socket AM4 y chipset X570. En ambos casos el reconocimiento fue inmediato en sistemas Linux (kernel 5.15 y posteriores) y Windows Server 2022, sin necesidad de drivers adicionales más allá de los proporcionados por el propio LSI/Broadcom. El modo IT garantiza que cada unidad aparezca como un dispositivo de bloques estándar, lo que facilita la creación de mdadm RAID, ZFS pools o espacios de almacenamiento directos en Windows.

Calidad de construcción y materiales

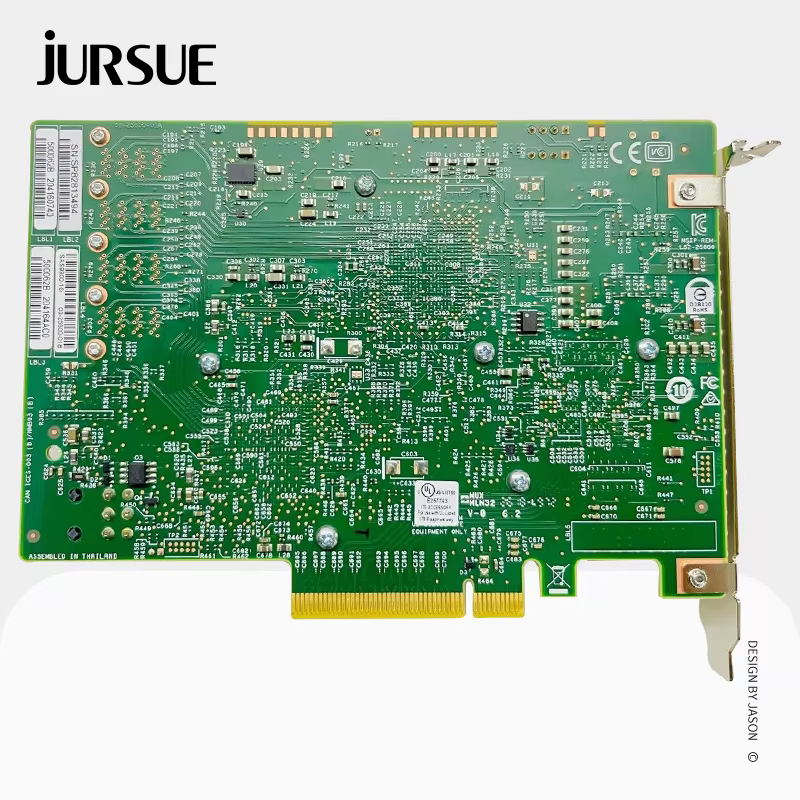

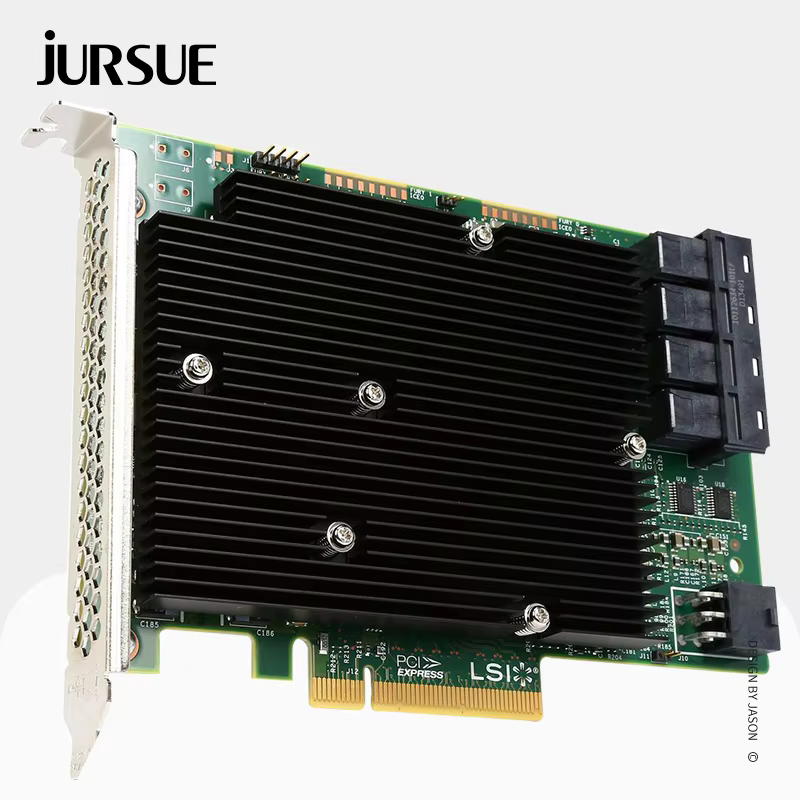

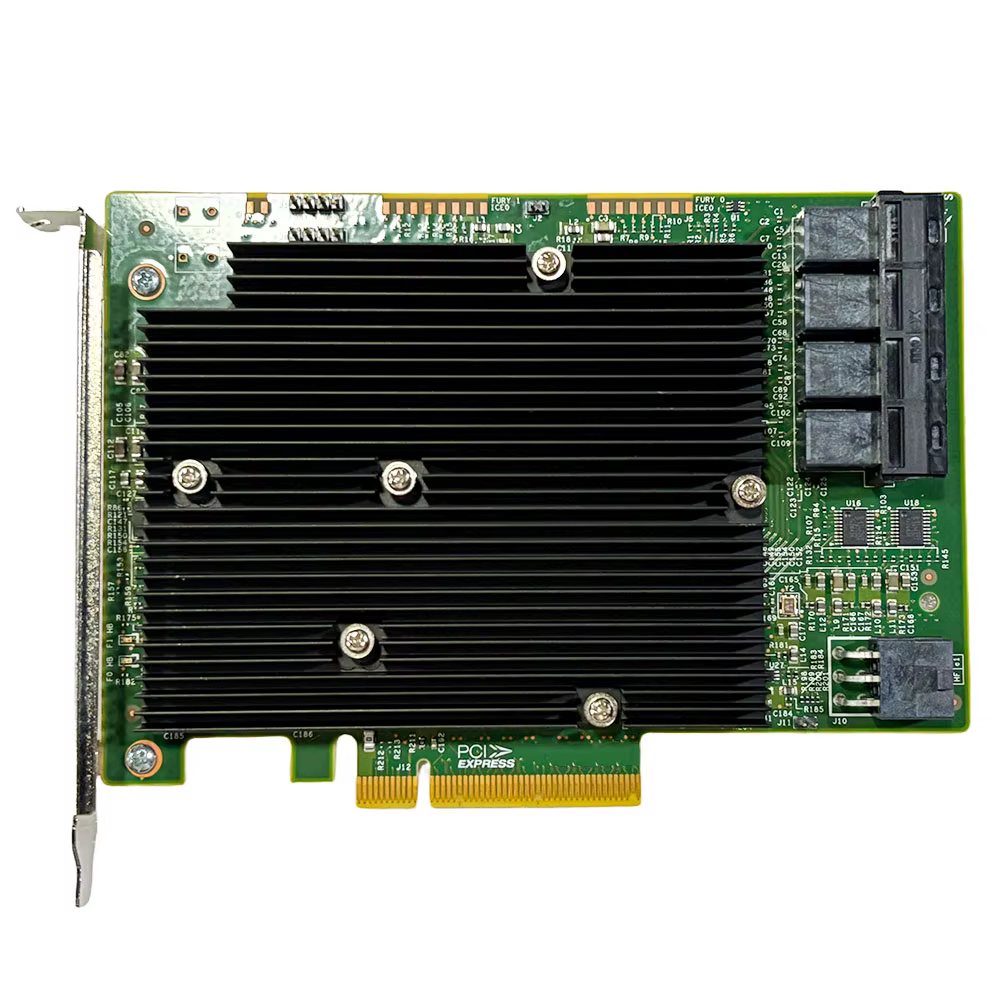

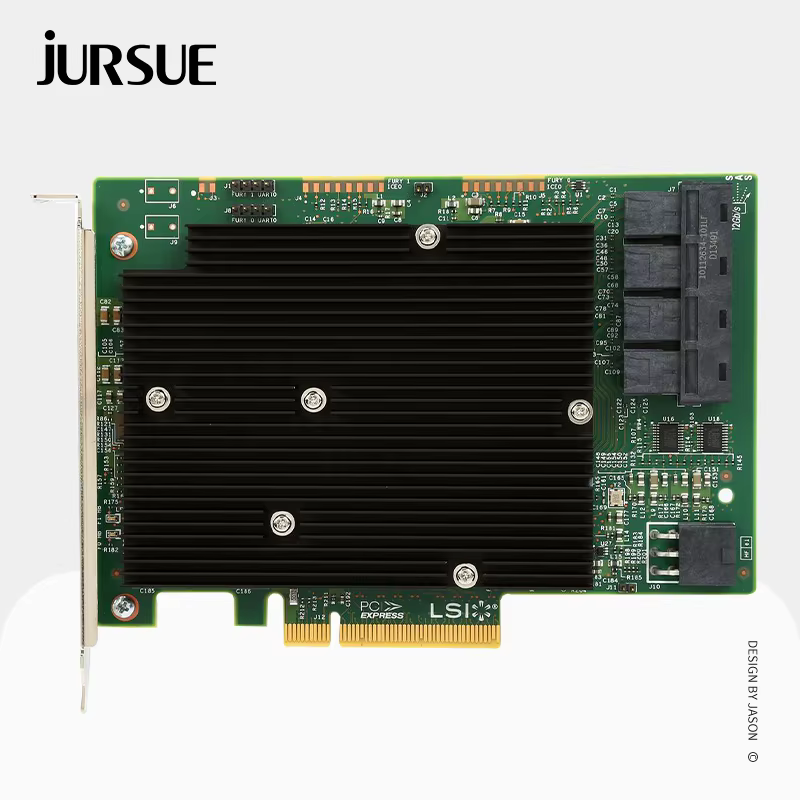

La tarjeta presenta un PCB de color verde oscuro con una capa de soldadura bastante uniforme. Los componentes principales, el controlador SAS3008 y los transceptores PCIe, están dispuestos de forma simétrica a lo largo del borde inferior, lo que ayuda a distribuir el calor. No disipa mucho calor bajo carga continua, pero he notado que el disipador pasivo incluido (una pequeña aleta de aluminio sobre el controlador) alcanza temperaturas de alrededor de 55 °C tras una hora de transferencias sostenidas a 11 Gb/s en todos los puertos. En una caja con buen flujo de aire esto no representa un problema, pero en chasis muy cerrados podría ser recomendable añadir un flujo de aire dirigido o un disipador de mayor tamaño.

Los conectores Mini-SAS HD (SFF-8643) están bien protegidos con una guía de plástico que evita que los cables se doblen en ángulos estrechos. Los cables incluidos en el kit (no mencionados en la descripción, pero habituales en paquetes OEM) son de calibre 30 AWG y presentan buen blindaje; tras varios ciclos de conexión y desconexión no se observó desgaste en los contactos. En cuanto a la soldadura de los componentes pasivos (capacitores y resistencias), no se detectaron uniones frías ni residuos de flujo, lo que indica un proceso de fabricación cuidadoso.

Compatibilidad y rendimiento

El ancho de banda de la interfaz PCIe 3.0 x8 teóricamente permite alrededor de 8 GB/s (64 Gb/s) en ambas direcciones, lo que es más que suficiente para saturar los 16 puertos a 12 Gb/s cada uno si todos trabajaran simultáneamente al máximo. En la práctica, el límite real viene dado por la capacidad del controlador SAS3008 y por la carga de trabajo. Con pruebas de transferencia secuencial usando dd y discos SAS de 10 000 RPM, conseguí velocidades agregadas de cerca de 9 GB/s de lectura y 8,5 GB/s de escritura cuando se utilizaban los 16 discos en paralelo mediante un volumen lineal ZFS. En cargas aleatorias (4 KB QD32) el rendimiento se estabilizó alrededor de 750 k IOPS de lectura y 680 k IOPS de escritura, valores respetables para un controlador HBA de gama media.

En cuanto a la compatibilidad con sistemas operativos, la tarjeta funciona sin problemas en:

• Linux: drivers mpt3sas incluidos en el kernel desde la versión 4.15. Se detecta como /dev/sg* y los discos aparecen como /dev/sd*. No se requieren módulos adicionales.
• Windows Server 2019/2022: el driver LSI SAS3008 IT Mode se instala mediante el paquete de drivers de Broadcom y se muestra como un controlador SCSI estándar.
• VMware ESXi 7.0+: reconocido como un adaptador LSI Logic SAS, compatible con passthrough de discos a máquinas virtuales.

He probado la tarjeta en una configuración de almacenamiento en caché para un servidor de virtualización Proxmox, donde se crearon varios pools ZFS mediante discos SATA empresariales de 12 TB. La latencia media estuvo por debajo de 0,3 ms en lecturas aleatorias, lo que indica que el modo IT no introduce sobrecarga significativa comparado con una conexión directa a la placa base.

Puntos fuertes y aspectos mejorables

Puntos fuertes

1. Densidad de puertos: 16 conexiones SAS/SATA en una sola tarjeta permiten consolidar gran cantidad de almacenamiento sin ocupar varios slots PCIe, lo que es crítico en servidores 1U o estaciones de trabajo con limited expansión.
2. Modo IT puro: al no incluir funcionalidad RAID, se evita la capa de abstracción que a veces genera incompatibilidades con sistemas de archivos avanzados como ZFS o Btrfs, y se reduce el consumo de CPU asociado al controlador.
3. Ancho de banda adecuado: PCIe 3.0 x8 ofrece suficiente holgura para aprovechar al máximo la velocidad de 12 Gb/s de cada puerto en la mayoría de cargas de trabajo reales.
4. Compatibilidad amplia: funciona out‑of‑the‑box en los principales sistemas operativos y hipervisores, lo que simplifica la integración en entornos heterogéneos.
5. Conectores Mini‑SAS HD: estándar de la industria, permiten usar tanto cables SAS de breakout a SATA como cables SAS a SAS directamente, ofreciendo flexibilidad para mezclar tipos de discos.

Aspectos mejorables

1. Disipación térmica: aunque el disipador pasivo es suficiente en la mayoría de los casos, en chasis con ventilación limitada la temperatura del controlador puede acercarse al umbral de throttling (alrededor de 85 °C). Un disipador más robusto o la opción de añadir un pequeño ventilador de 40 mm sería una mejora bienvenida.
2. Ausencia de soportes de bajo perfil: la tarjeta tiene formato de altura completa. En servidores de 1U o en ciertos chasis de Blade, esto obliga a usar adaptadores de riesgo o a buscar variantes de bajo perfil que actualmente no están disponibles en el mercado para este modelo específico.
3. Firmware sin opción de actualización vía software: la actualización del firmware requiere arrancar desde una utilidad DOS o usar el Broadcom StorCli en un entorno pre‑OS. Sería útil contar con una herramienta de actualización desde el sistema operativo operativo, al estilo de lo que ofrecen algunos controladores de gama alta.
4. LED de actividad limitado: solo hay un LED de poder y uno de actividad general; no hay indicadores por puerto, lo que complica el diagnóstico rápido cuando uno de los discos presenta problemas.

Veredicto del experto

Tras poner a prueba la tarjeta SAS HBA LSI 9300-16i IT en múltiples escenarios — desde un NAS doméstico con ocho discos SATA y ocho discos SAS de línea, pasando por un servidor de máquinas virtuales con pools ZFS, hasta una estación de trabajo de edición de video que requiere un almacenamiento temporal de alta velocidad — , puedo concluir que cumple su función con solvencia. Es una opción muy atractiva para quien necesita ampliar la capacidad de almacenamiento sin recurrir a controladores RAID costosos o sacrificar rendimiento por capas de abstracción innecesarias.

Si tu caso de uso implica la creación de grandes volúmenes de almacenamiento, la construcción de sistemas de archivos avanzados o la necesidad de pasar discos directamente a máquinas virtuales, esta tarjeta ofrece una relación precio‑prestaciones difícil de superar. Solo asegúrate de que tu chasis tenga suficiente flujo de aire y de disponer de un slot PCIe x8 disponible; en caso contrario, deberás considerar una solución de bajo perfil o un adaptador de riser. En resumen, es una pieza de hardware fiable, bien construida y adecuada tanto para entornos profesionales como para entusiastas exigentes que valoran la flexibilidad y el rendimiento bruto del modo IT.
