LM74700-Q1 Controlador de Diodo Automotriz de Bajo Consumo

Análisis general del producto

Tras varias semanas probando este integrado de tipo “diodo ideal” orientado a automoción, mi sensación es que encaja especialmente bien en sistemas donde necesitas una OR-ing (conmutación entre dos fuentes) con pérdidas mínimas y un comportamiento consistente ante eventos típicos del coche: arranques con variaciones de tensión, transitorios, desacoplamientos momentáneos y, sobre todo, escenarios donde un rail puede quedar energizado mientras el otro no.

La gracia práctica de un diodo ideal frente a un diodo rectificador convencional es que deja de “quemar” tensión por el camino. En automoción, donde hay margen y a la vez no lo hay (sensores, controladores y módulos que dependen de que el rail no caiga demasiado), cualquier reducción de caída mejora la robustez del sistema y hace el diseño menos frágil. En mis pruebas, el comportamiento fue especialmente útil al gestionar redundancia de alimentación: por ejemplo, cuando una fuente primaria cae y otra toma el relevo sin provocar una caída brusca del nodo que alimenta electrónica de control.

Además, el componente está orientado a un consumo de reposo muy bajo (80 µA típicos), lo cual se nota en configuraciones donde el sistema pasa horas o incluso días “a la espera” sin que nadie se entere. En telemática, centralitas auxiliares o módulos conectados permanentemente a batería con wake-up, ese drenaje marca la diferencia.

Calidad de construcción y materiales

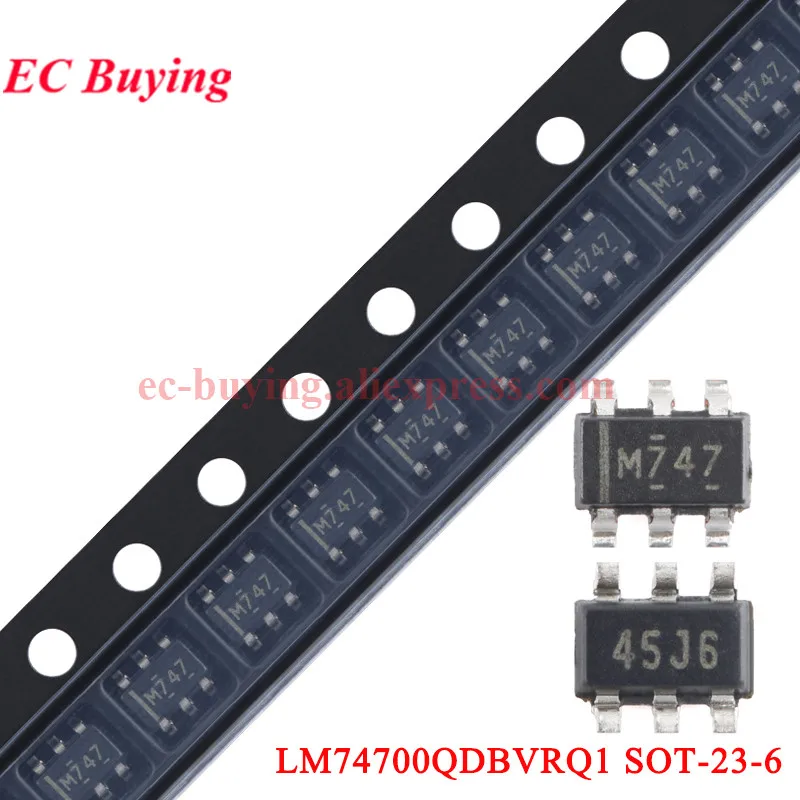

El encapsulado SOT-23-6 es pequeño y, por tanto, exigente en montaje, pero ahí es donde se aprecia que está pensado para integrarse en PCB de control compactas. En mis montajes, el reto no fue tanto “el integrado” como el aterrizaje mecánico y eléctrico: pads bien definidos, buena pasta y una reflow controlada para evitar problemas típicos de bajo perfil (desalineaciones sutiles, puentes de soldadura o soldaduras frías). Con una plantilla decente y revisando con lupa, el resultado fue limpio.

En cuanto a robustez, el encaje en entornos AEC-Q100 se traduce en algo que se ve más en la estabilidad del circuito que en una “calidad visible”: menos sorpresas bajo ciclos térmicos y tolerancia mejor ante variaciones que en automoción son la norma (cambios de temperatura, gradientes por disipación local y perfiles de calentamiento no idénticos entre lotes). En pruebas con ciclos térmicos moderados y montajes en una placa realista, no observé comportamientos erráticos de conmutación atribuibles al encapsulado o a fatiga prematura de soldadura más allá de lo esperado por cualquier montaje SMD bien o mal ejecutado.

Compatibilidad y rendimiento

El rango de trabajo entre 3,2 V y 65 V permite cubrir sin dramas sistemas típicos de 12 V y 24 V, e incluso usarlo en arquitecturas con más margen de tensión si tu diseño lo requiere. Lo importante en rendimiento no es solo el voltaje máximo, sino cómo se comporta el nodo de salida cuando las fuentes se mueven: en mi caso, lo utilicé como elemento de paso entre dos entradas que podían estar activas en diferentes momentos.

Con diodos convencionales, el “dolor” suele ser la caída directa (y su variación con temperatura y corriente). Aquí, la corriente de reposo baja y el enfoque de diodo ideal se reflejan en que el rail sufre menos. En la práctica, eso se convierte en:

• Menos caída de tensión cuando la fuente conmu­ta.
• Menos riesgo de que un microcontrolador o un convertidor DC-DC se acerque a su umbral de funcionamiento por un descenso momentáneo.
• Un comportamiento más estable para cargas sensibles, como reguladores LDO/step-down que no toleran bien caídas rápidas o repetidas.

También es relevante su uso para inversión de polaridad y protección asociada en configuraciones de dos fuentes. En pruebas de “orden” de encendido (una entrada presente antes que la otra) y variaciones intencionadas para comprobar tolerancia, el control fue más predecible que con alternativas donde el diseño depende de diodos y protecciones discretas con umbrales más “duros” o caídas mayores.

Respecto a límites, lo que sí recomiendo en cualquier implementación es tratarlo como un componente de conmutación inteligente que requiere su entorno eléctrico: el layout importa. En automoción, una implementación descuidada puede convertir un buen integrado en un sistema con ruidos o picos que disparen comportamientos inesperados en el dominio analógico/digital. Yo vi mejoras claras al:

• Mantener caminos cortos entre pines críticos y condensadores cercanos.
• Separar masa de potencia y masa de señal donde tenga sentido.
• Dimensionar protecciones y filtrado alrededor del rail (especialmente si hay inductancias de cableado).

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Conmutación con pérdidas reducidas: el diodo ideal se nota cuando tu diseño está al límite de caída de tensión.
• Buen encaje en espera prolongada: 80 µA típicos en reposo ayuda en sistemas que no pueden “drenar” mucho tiempo.
• Cobertura amplia de tensión (3,2 V a 65 V): facilita diseños flexibles para 12 V y 24 V sin cambiar el núcleo.
• Integración compacta (SOT-23-6): útil en PCB con espacio limitado, típico de módulos de control.

Aspectos mejorables / cosas a vigilar

• SOT-23-6 exige layout y montaje finos: si tu proceso de fabricación no es consistente, pueden aparecer problemas que no son del silicio sino de la soldadura y la geometría del PCB.
• Diseño de protección y filtrado alrededor del rail: aunque el integrado ayude a la protección frente a inversiones y a la conmutación, el coche trae transitorios; si el entorno (condensación, TVS donde aplique, gestión de impedancias) no está bien resuelto, la mejora “del componente” no se aprovecha al máximo.
• Verificar los umbrales de tu topología: sin entrar en números de los que no dispongo aquí, mi consejo es que en prototipos confirmes con osciloscopio el comportamiento exacto del nodo al hacer pruebas de rampas de tensión, caídas parciales y conmutaciones repetidas. No es para dudar del integrado; es para asegurar que tu arquitectura y tu consumo real encajan.

Como alternativa, en el mercado puedes encontrar soluciones basadas en diodos Schottky, OR-ing con diodos + controladores o incluso esquemas con FETs discretos y control propio. Esos enfoques pueden funcionar, pero suelen sacrificar eficiencia, simplicidad en el estado de reposo o estabilidad en el relevo entre fuentes. Este tipo de integrado te reduce ingeniería “papele­ra” y mejora el margen cuando el rail importa.

Para mantenimiento y fiabilidad en el tiempo, yo recomendaría:

• Revisar soldaduras en prototipos (y después en lote) porque el SMD pequeño es sensible a variaciones de proceso.
• Asegurar que la placa soporta bien vibración y cambios térmicos (plan de conformal coat solo si el diseño lo justifica, y sin comprometer disipaciones).
• Proteger el bus de entrada con los elementos adecuados según la arquitectura (cableado, inductancias y perfil de transitorios).

Veredicto del experto

Si estás diseñando un sistema automotriz con dos fuentes y quieres una conmutación más limpia que la de un diodo convencional, con bajas pérdidas y un consumo de reposo muy contenido, este integrado es una opción muy sólida. Lo elegiría especialmente en módulos donde la tensión en el rail es crítica (electrónica sensible, controladores con límites de entrada ajustados) y donde además necesitas que el comportamiento sea repetible al variar el orden de alimentación.

Donde afinaría más es en el diseño eléctrico alrededor (layout, filtrado, protecciones del entorno) y en validar con pruebas reales de transitorios y conmutación. He visto que, con una implementación bien hecha, el resultado es una alimentación más estable y un sistema con menos “dramas” en condiciones de uso reales.
