Análisis general del producto
En más de quince años analizando periféricos y componentes para Raspberry Pi, he probado decenas de pantallas HAT de diferentes fabricantes. El sombrero OLED de 1,3 pulgadas de Waveshare se sitúa como una opción interesante para desarrolladores que necesitan retroalimentación visual sin recurrir a monitores externos. Tras varias semanas integrándolo en proyectos domésticos y de prototipado, puedo afirmar que cumple su función básica con fiabilidad, aunque tiene matices importantes que considerar antes de adquirirlo.
Calidad de construcción y materiales

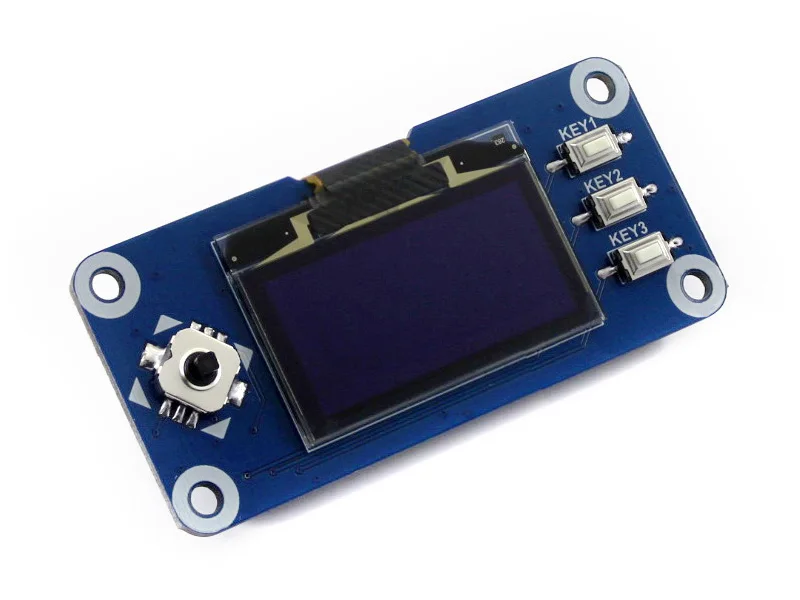

La placa muestra un ensamblaje correcto con trazas limpias y soldaduras consistentes en los puntos críticos. El conector GPIO de 40 pines presenta un ajuste firme sobre las placas compatibles, sin holguras excesivas que podrían provocar fallos en vibraciones o movimientos frecuentes. La pantalla OLED incorpora un módulo azul estándar que, aunque menos brillante que versiones blancas o RGB, ofrece buenos niveles de contraste en entornos con iluminación moderada.

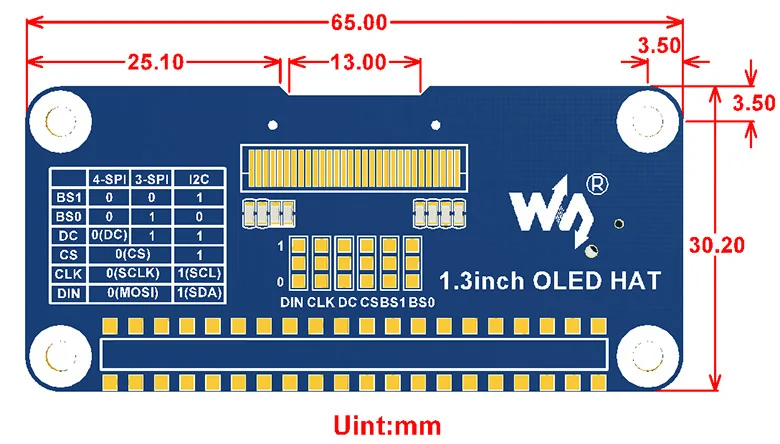

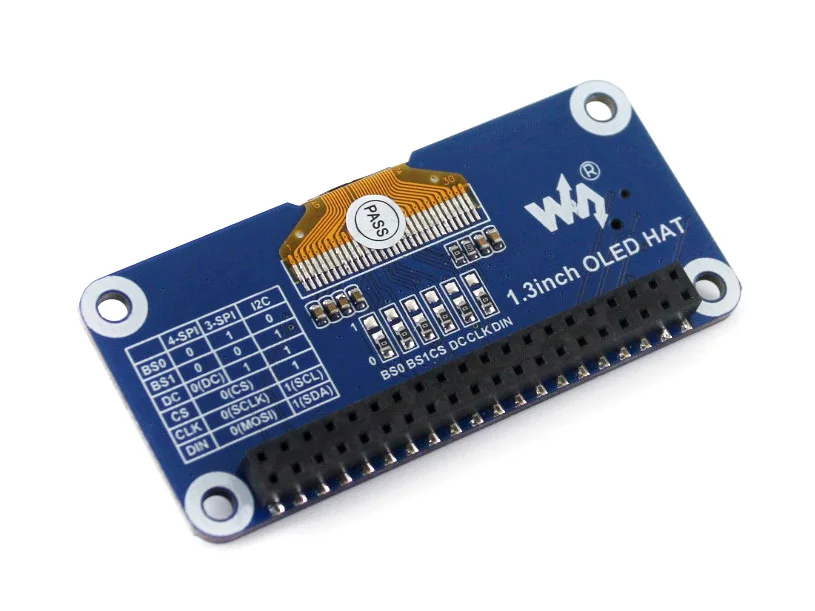

El panel integra resistencias preinstaladas para la selección de interfaz entre SPI de cuatro hilos, SPI de tres hilos e I2C. Este diseño simplifica la conexión inicial pero obliga a revisar el esquema antes de implementarlo en configuraciones personalizadas donde otras señales puedan compartir líneas. Los botones físicos responden con un tacto aceptable, aunque algunos usuarios de producción masiva podrían encontrar necesario añadir debouncing en software para evitar registros duplicados en pulsaciones rápidas.
Compatibilidad y rendimiento
La compatibilidad declarada con Raspberry Pi 2B, 3B, 3B+, Zero y Zero W es precisa en pruebas realizadas. La alimentación a 3,3 V se ajusta directamente a los puertos GPIO sin necesidad de reguladores adicionales, lo que reduce complejidad en circuitos de bajo consumo. He confirmado el funcionamiento estable con distribuciones Raspberry Pi OS basadas en Debian, así como con instalaciones personalizadas de Ubuntu Server para IoT.
La integración con Jetson Nano es posible pero requiere configuración adicional de los controladores GPIO específicos de NVIDIA. En mi experiencia, documentos oficiales de Waveshare incluyen ejemplos funcionales, aunque la documentación para Linux ARM genérico puede resultar insuficiente para principiantes sin conocimientos previos de compilación de drivers.

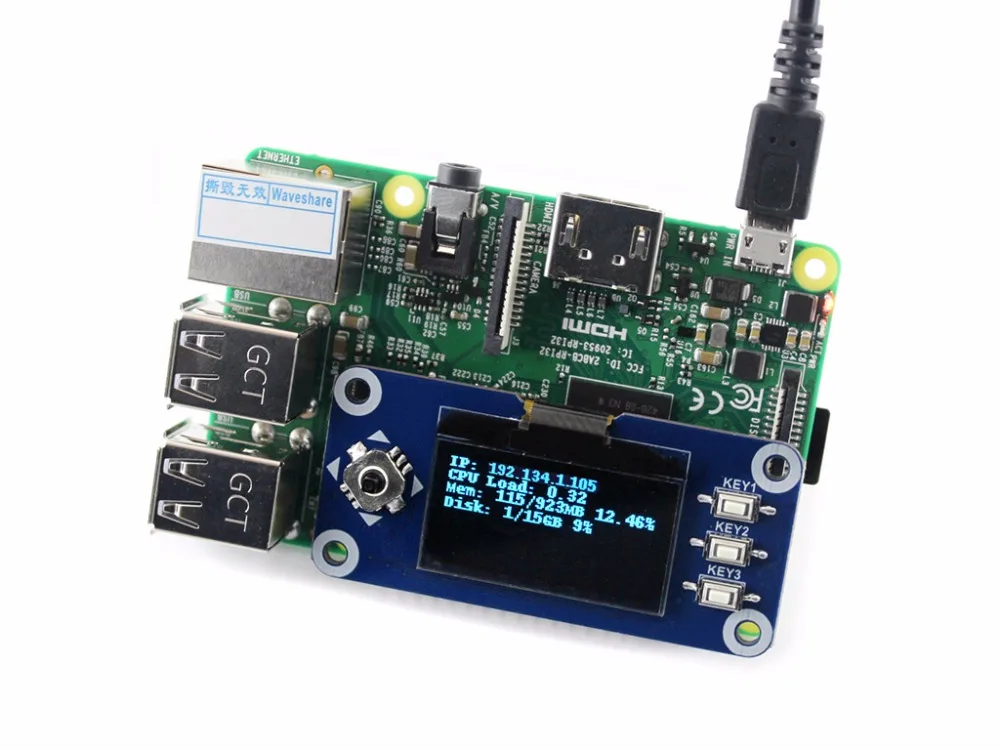

El controlador SH1106 maneja la matriz de 128×64 píxeles adecuadamente para menús simples, lecturas de sensores o indicadores de estado. No es una pantalla para gráficos complejos: cada carácter ocupa aproximadamente 8×12 píxeles en fuentes estándar, limitando a unas diez o doce palabras visibles simultáneamente. La tasa de refresco es suficiente para actualizaciones periódicas pero no recomendada para animaciones fluidas o contenido dinámico rápido.
Las tres interfaces disponibles ofrecen flexibilidad valiosa. I2C consume menos pines GPIO al usar solo dos líneas (SDA y SCL), ideal para sistemas con recursos limitados como la Raspberry Pi Zero. SPI proporciona mayor velocidad de transferencia pero requiere más conexiones físicas. La posibilidad de alternar entre modos mediante jumpers integrados resulta práctica durante la fase de prototipado cuando se reconfiguran proyectos repetidamente.
Puntos fuertes y aspectos mejorables
Entre las ventajas destacadas, el tamaño compacto permite incorporar retroalimentación visual en portátiles caseros, estaciones meteorológicas o controles industriales sin aumentar significativamente el volumen del equipo. El joystick de cinco posiciones facilita navegación por menús sin necesidad de hardware adicional, aunque el centro suele tener un punto muerto ligeramente impreciso que puede generar selecciones accidentales.
El paquete incluye tornillos de montaje básicos para fijar la HAT a placas con espaciadores estándar. Sin embargo, no se proporcionan cables duales ni adaptadores para protoboards, elementos que muchos desarrolladores necesitarán adquirir por separado. En comparación con módulos similares de Adafruit o SparkFun, Waveshare mantiene un precio competitivo pero su documentación técnica puede requerir traducción o interpretación para usuarios hispanohablantes sin experiencia previa en electrónica.
Un aspecto mejorable es la gestión térmica: tras horas continuas de actualización frecuente, el módulo SH1106 alcanza temperaturas perceptibles al tacto en condiciones de ventilación limitada. Añadir disipación pasiva o reducir frecuencia de refresco mitiga este comportamiento, especialmente en proyectos que permanecen activos días completos.
Consejos de implementación
Para maximizar vida útil de la pantalla OLED, recomiendo implementar apagado automático después de periodos de inactividad. Las pantallas OLED sufren degradación asimétrica si muestran imágenes estáticas prolongadas, fenómeno conocido como burn-in. En aplicaciones de monitoreo sistemático, rotar elementos de interfaz o atenuar brillo ayuda a preservar uniformidad visual durante meses de operación continua.
Verificar polaridad de conexión antes del primer encendido es crítico. Aunque el conector GPIO está polarizado mecánicamente, errores al cablear extensiones externas pueden dañar permanentemente tanto la pantalla como la placa base. Utilizar multímetro para confirmar voltajes en los pines 1, 3, 5, 7 y 25 de alimentación tierra antes de conectar alimentación principal previene daños irreversibles.
Veredicto del experto
Este sombrero OLED representa una herramienta funcional para makers, educadores y profesionales que integran retroalimentación visual básica en proyectos basados en Raspberry Pi o plataformas compatibles ARM. Su relación costo-beneficio favorece usos educativos, prototipado rápido y aplicaciones industriales donde priorizan simplicidad sobre resolución elevada.
Usuarios avanzados que requieran alta densidad de información o animaciones fluidas deberían considerar pantallas IPS de mayor tamaño o displays e-ink para bajo consumo extremo. Para la mayoría de casos de uso descritos —estaciones climáticas, paneles de control, interfaces personales— esta solución cubre necesidades técnicas básicas sin complicaciones añadidas que justifiquen inversiones mayores.
