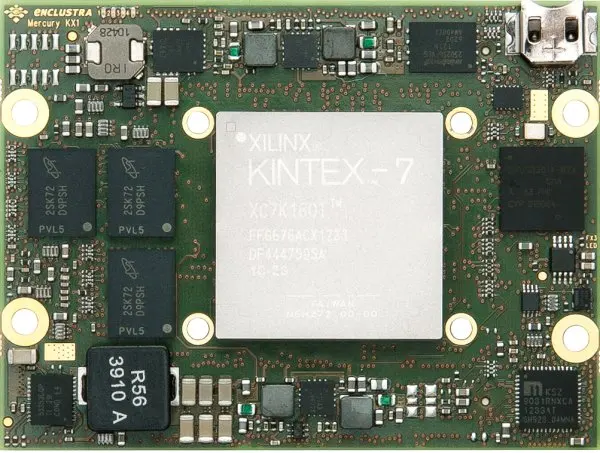

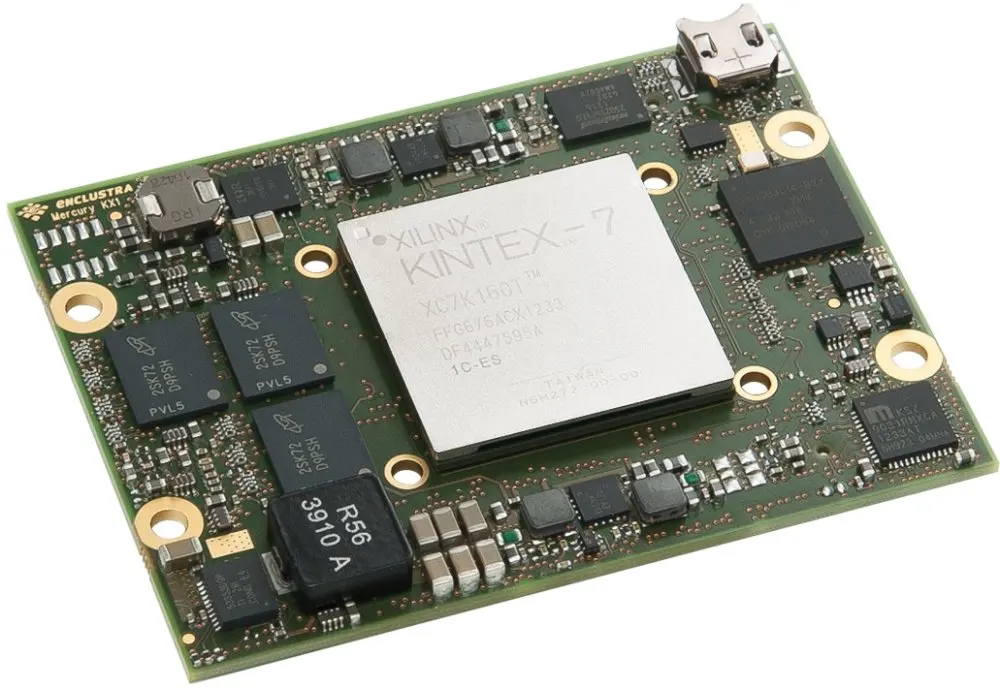

KX1 Xilinx ® Kintex ® -7 Módulo FPGA

Descripción general

El módulo Mercury KX1 ofrece las mejores FPGA Xilinx Kintex-7 de 28 nm con relación rendimiento-precio junto con las últimas interfaces estándar de alta velocidad como USB 3.0, PCIe Gen2 y Gigabit Ethernet.

Con potentes FPGA e interfaces estándar, muchas E/S capacitan con LVDS, gran SDRAM DDR3 y muchas rebanadas DSP de alta velocidad, el KX1 es tan bien adecuado para el procesamiento, comunicaciones y redes de señales digitales de alta gama, ya que es para aplicaciones de E/S de velocidad.

La placa FPGA Mercury KX1 reduce el esfuerzo de desarrollo, rediseña el riesgo y mejora el tiempo de comercialización.

Aspectos destacados

• Cuenta con la última familia FPGA Xilinx Kintex-7 28nm de mejor rendimiento por precio

• Proporciona un Cypress EZ-USB potente y fácil de usar.®FX3™ interfaz de dispositivo USB 3.0 basada

• Proporciona PHY de Gigabit Ethernet duales para redes de alto ancho de banda/baja latencia

• Proporciona interfaz PCIe Gen2 x4 para transferencia de datos de alta velocidad

• Más pequeño que una tarjeta de crédito

• Disponible en rango de temperatura de grado industrial.

• Placa FPGA potente y compacta

Beneficios

• Gran cantidad de potencia de procesamiento en paralelo para aplicaciones DSP (hasta 1540 tramos DSP a 650 MHz=2 TMAC/s)

• E/S de datos de alto ancho de banda debido a la gran cantidad de pares LVDS disponibles

• Integración sencilla y de bajo coste gracias a interfaces estándar (USB 3.0, PCIe Gen2, Gigabit Ethernet), voltaje de suministro único y salidas de alimentación de 1,8 V/2,5 V/3,3 V.

• Memoria de alto ancho de banda: dos canales de memoria DDR3 SDRAM independientes son ideales para la mayoría de las aplicaciones

• Muchos núcleos IP están disponibles desde Xilinx, Enclustra y terceros.

• Diseño de placa portadora simplificado (normalmente 4 capas)

Características

• FPGA Xilinx Kintex-7 de 28 nm en el paquete de 676 pines

• Factor de forma pequeño (72 x 54 mm, conectores duales Hirose FX10 de 168 pines)

• 178 IO de usuario

  • 136 E/S de un solo extremo o diferencial

  • 22 E/S de un solo extremo, diferencial o analógico (11 canales analógicos diferenciales auxiliares)

  • 20 señales MGT (reloj y datos)

• Flash cuádruple SPI de 64 MB

• Hasta 2048 MB + 512 MB SDRAM DDR3

• Interfaz del dispositivo Cypress EZ-USB FX3 USB 3.0

• 4 × MGT de 6,6/10.3125 Gb/s con interfaz PCIe Gen2 x4 integrada

• PHY de Gigabit Ethernet duales

• Fuente de alimentación con núcleo de 20 A de alta potencia

• Tensión de alimentación 5 a 15V
