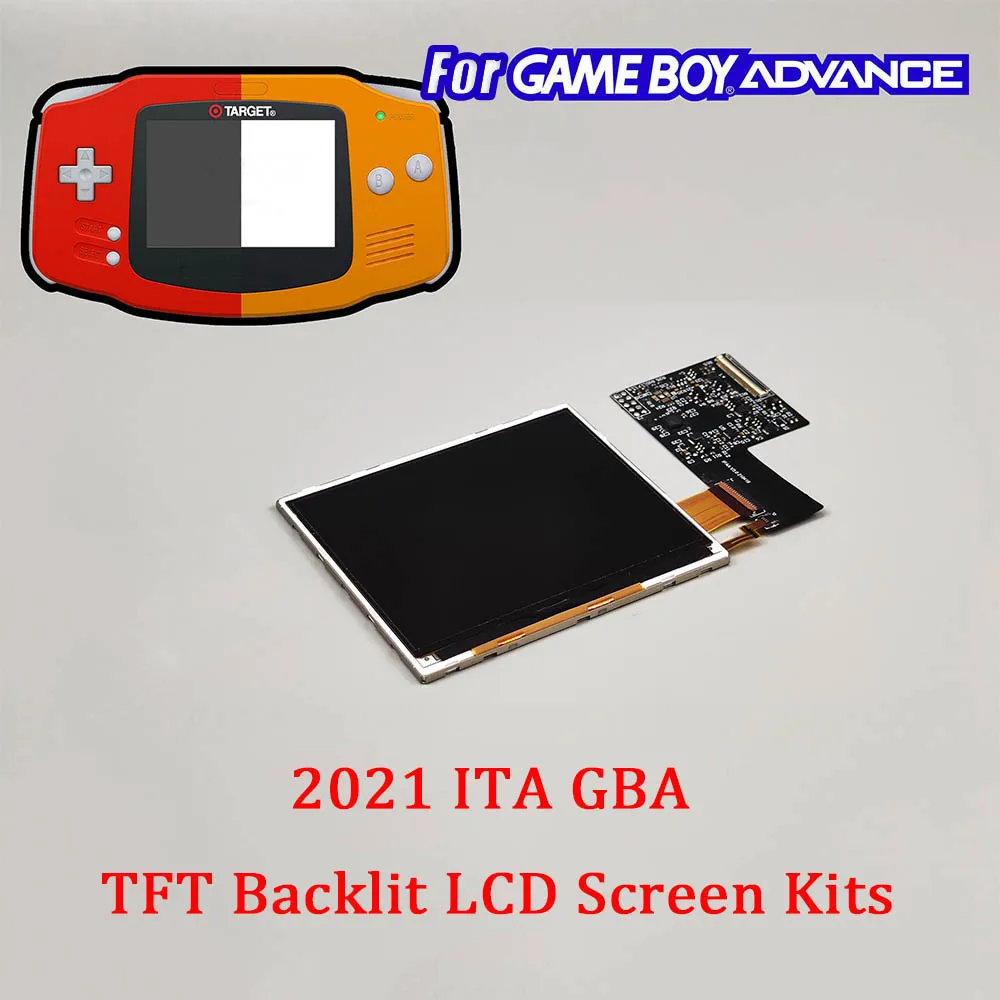

2021 ITA GBA Kits de pantalla LCD TFT retroiluminada para GBA AGB 32 pines y 40 pines Kits LCD de brillo resaltado para GameBoy Advance
Kits de pantalla LCD retroiluminada ITA GBA TFT 2021
Características de la pantalla:
1.Pantalla física Dot by Dot.
2.Toque para ajustar el brillo.
3.Admite la función de memoria de brillo y puede ajustar la ventana de visualización parcial.
4.Con el brillo más bajo, el consumo de energía del kit es de 0,15w.
5.Utilice la pantalla inferior de DSI para transferir, pantalla 240*160.
6.El tamaño de la imagen de la pantalla LCD es el mismo que el de la pantalla original, por lo que la lente de la pantalla puede ser universal.
7.Viene con cables y admite dos placas base diferentes (32 pines y 40 pines) al mismo tiempo.ambos pueden soportar.

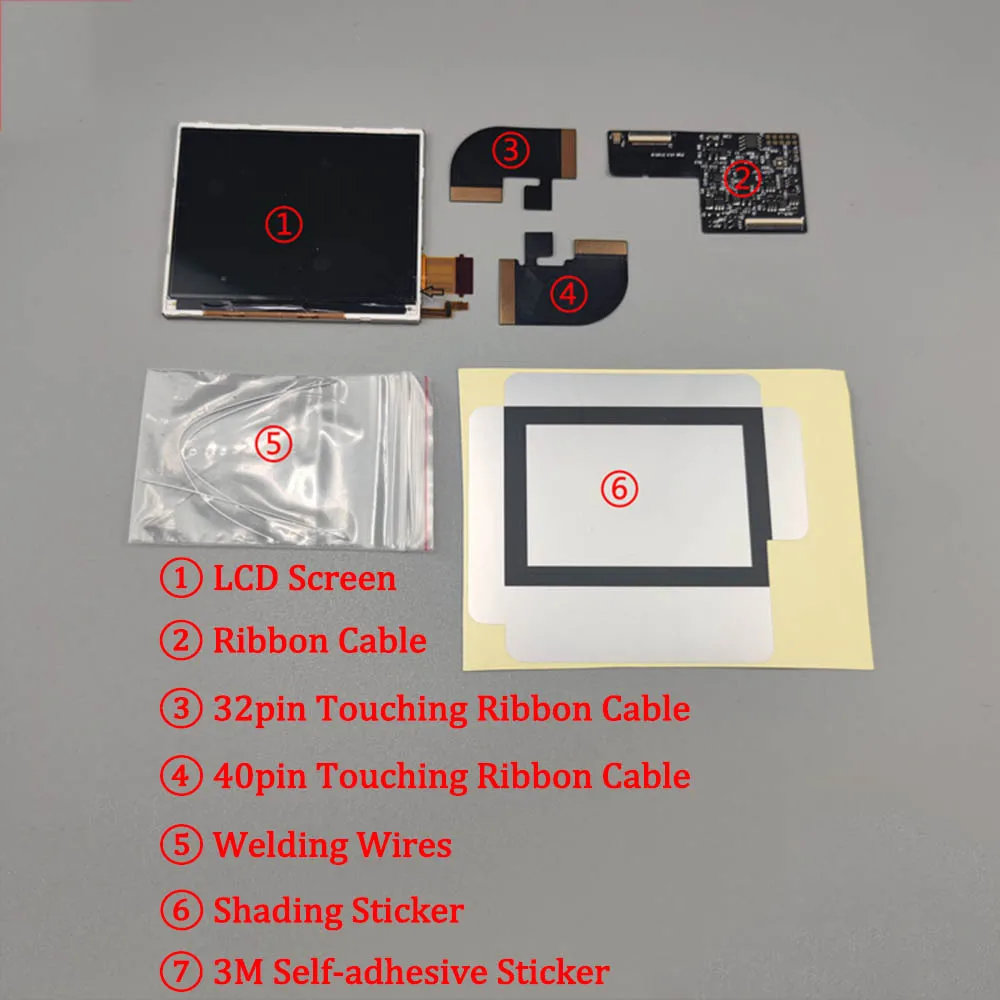

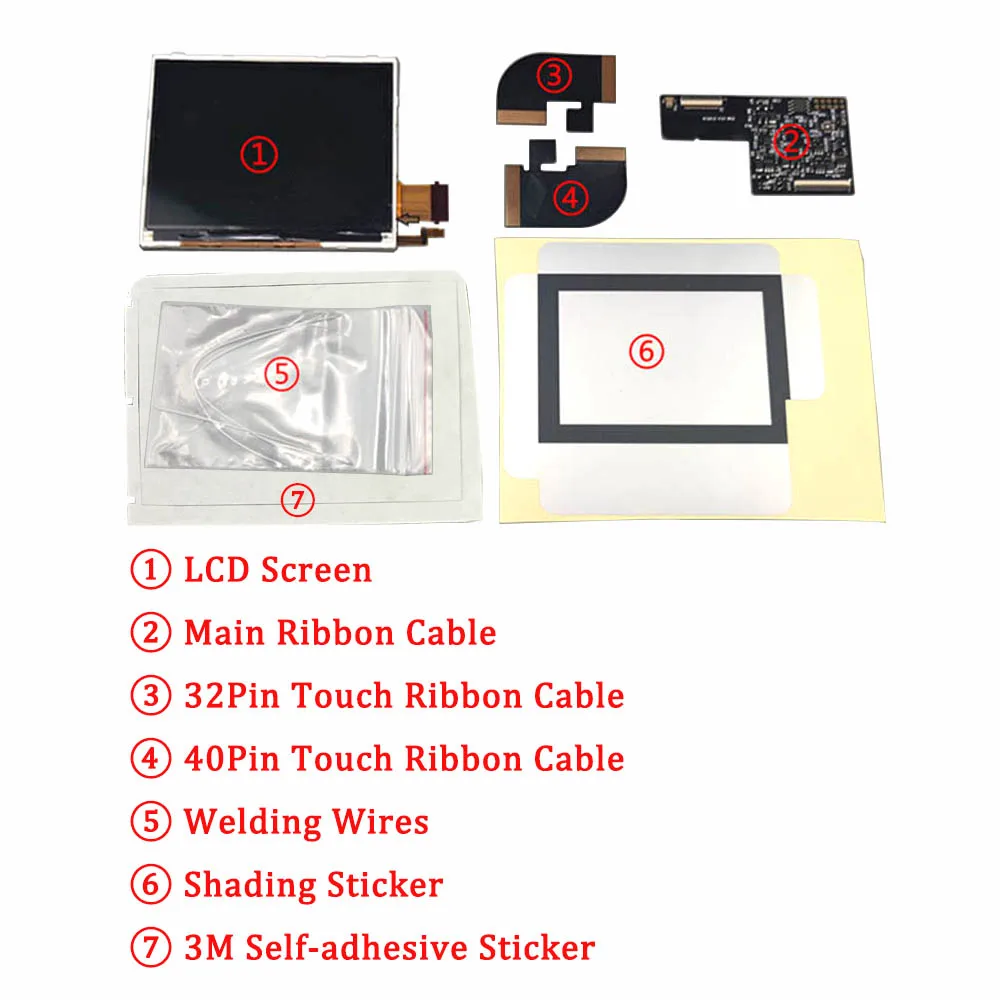

El paquete incluye:1 pantalla LCD2 cables de cinta3 Cable plano de 32 pines4 cables de cinta de 40 pines5 cables de soldadura6 pegatinas de sombreadoAdhesivo autoadhesivo 7 3M
Pasos de instalación detallados (Combinado con la imagen detallada a continuación):

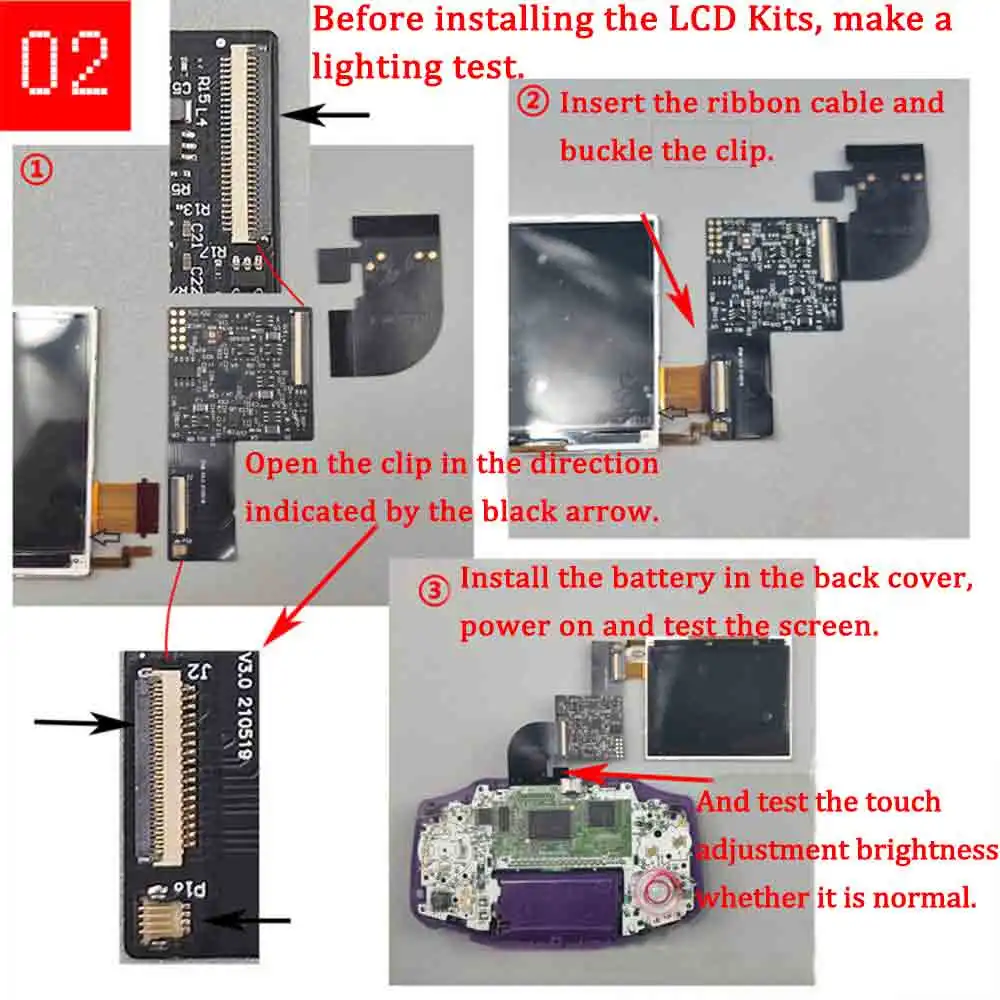

1.Antes de instalar los kits LCD, realice una prueba de iluminación.
2.Abra el clip en la dirección indicada por la flecha negra.
3.Inserte el cable plano y abroche el clip.
4.Instale la batería en la tapa trasera, enciéndala y pruebe la pantalla.
5.Al mismo tiempo, pruebe el brillo del ajuste táctil si es normal.

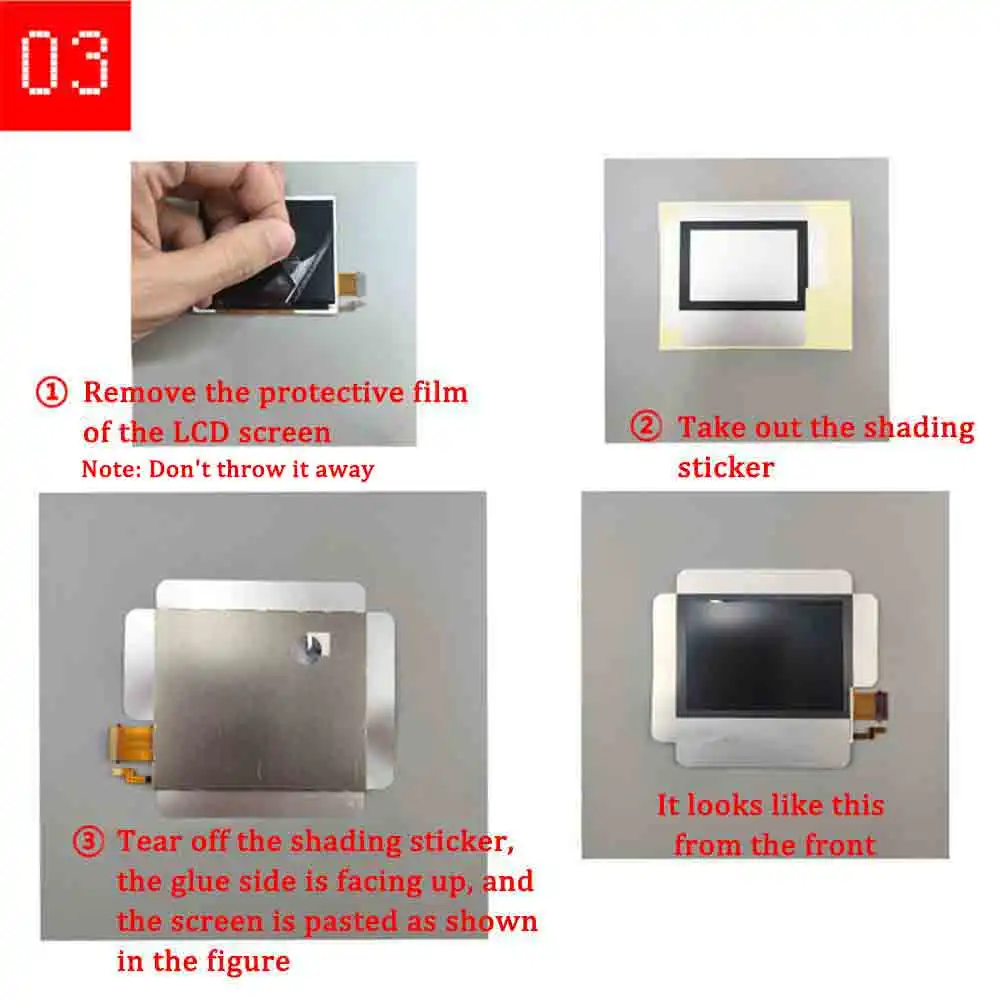

6.Retire la película protectora de la pantalla LCD (no la deseche);
7.Saque la pegatina de sombreado;
8. Retire la pegatina de sombreado, el lado del pegamento mira hacia arriba y la pantalla se pega como se muestra en la figura;

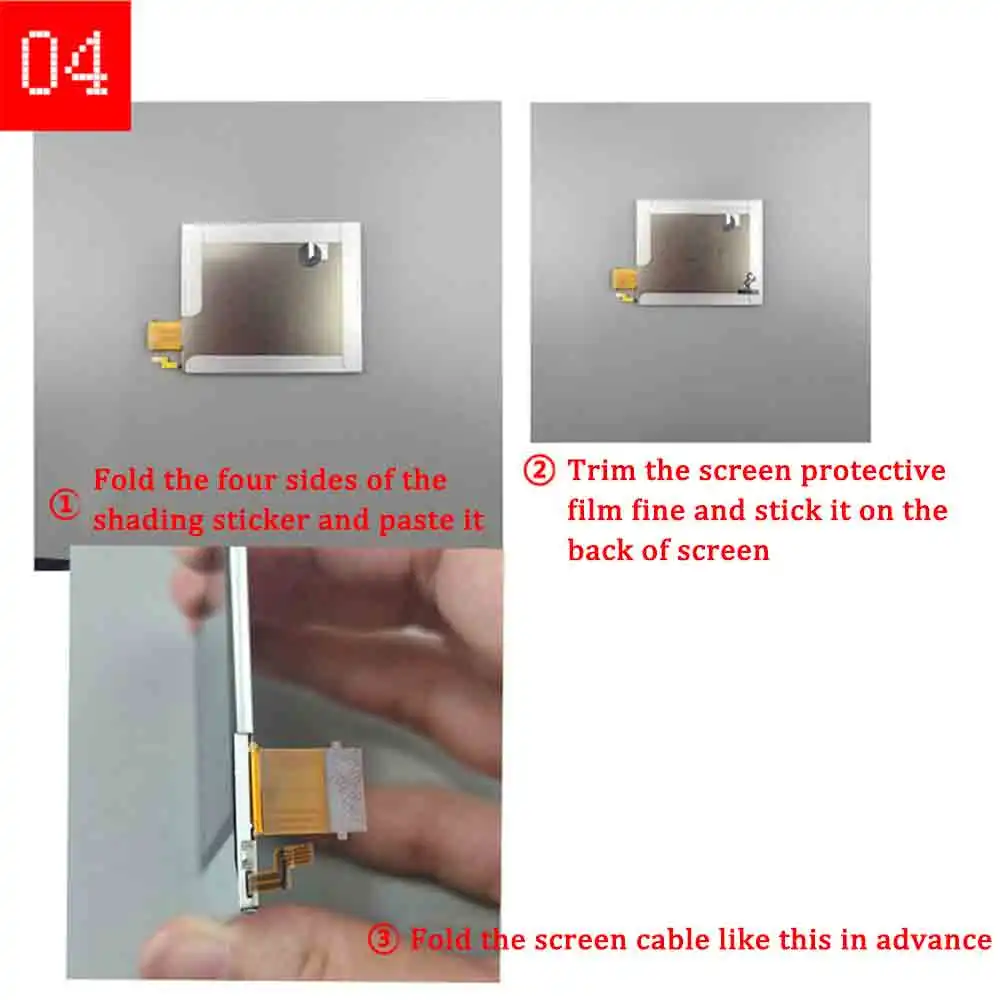

9.Dobla los cuatro lados de la pegatina de sombreado y pégala;
10.Recorta bien la película protectora de la pantalla y pégala en la parte posterior de la pantalla;
11. Doble el cable de la pantalla como este con anticipación;
12.Estos lugares deben modificarse y quitarse.Carcasa IPS personalizada: es necesario cortar la parte rastremada rojaCarcasa original: Es necesario cortar la parte rastreada azul.

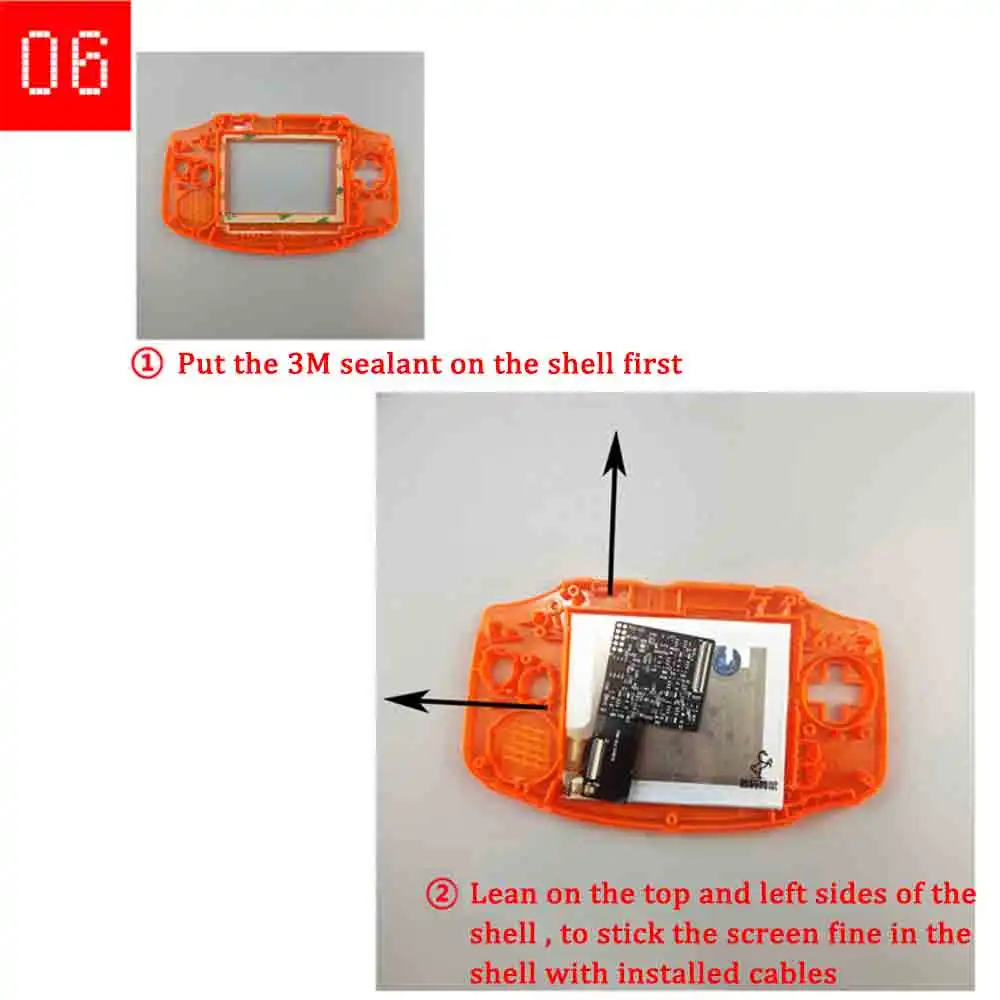

13.Primero coloque el sellador 3M en la carcasa.
14.Inclínese en los lados superior e izquierdo de la carcasa, para pegar la pantalla bien en la carcasa con los cables instalados.

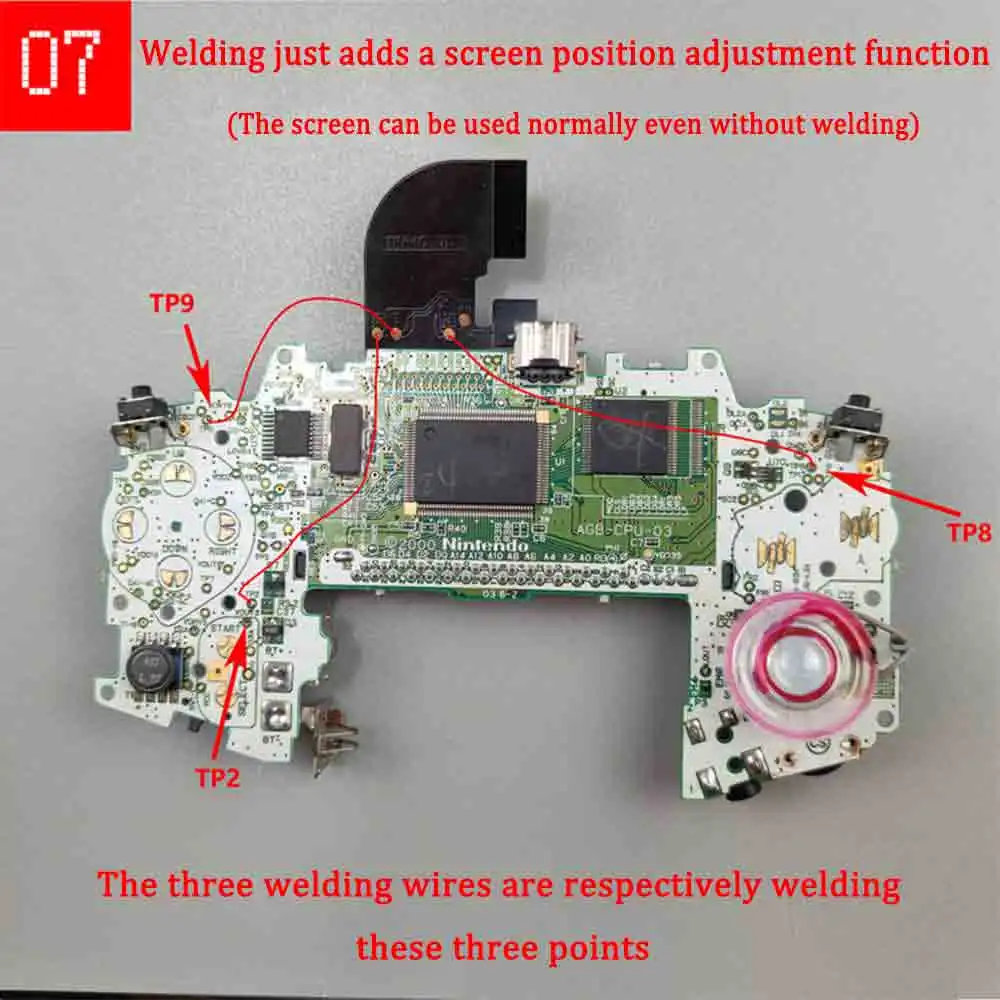

15.La soldadura solo agrega una función de ajuste de la posición de la pantalla(La pantalla se puede utilizar normalmente incluso sin soldadura)
16.Los tres cables de soldadura sueldan respectivamente estos tres puntos.

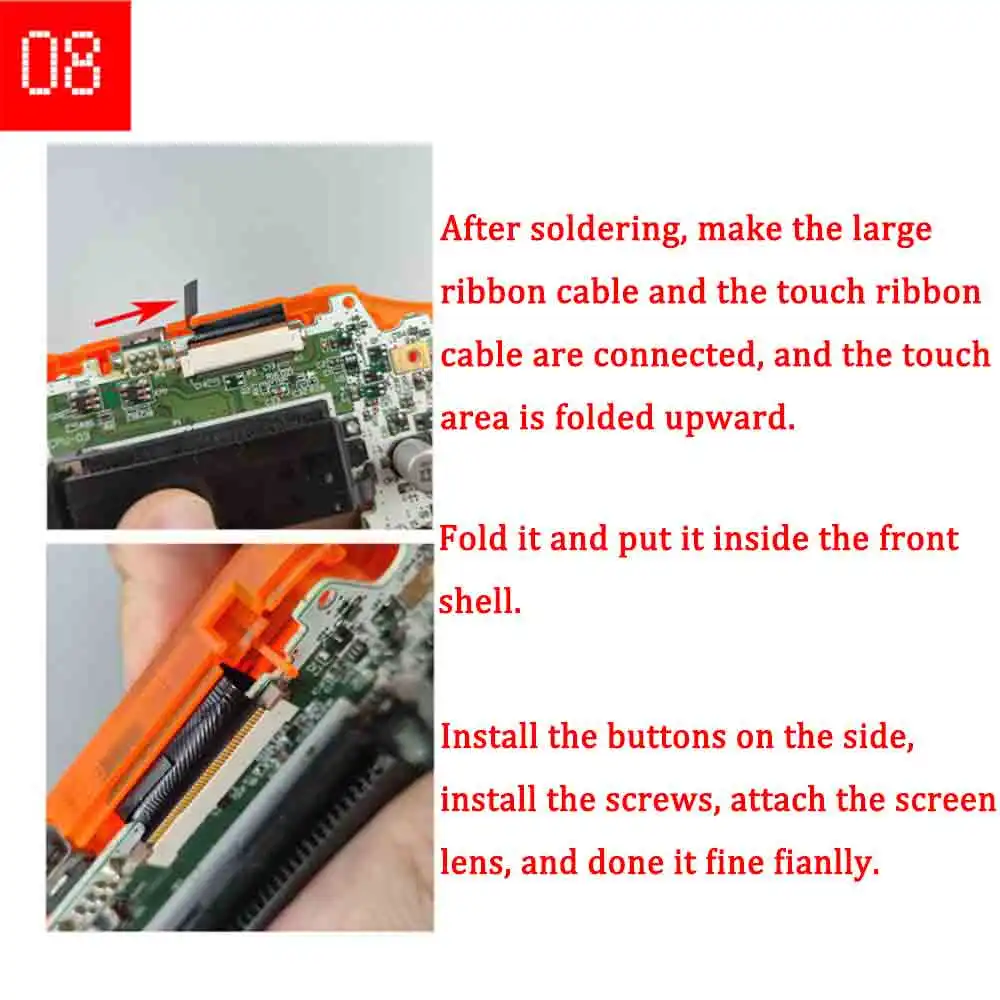

17.Después de soldar, haga que el cable plano grande y el cable plano táctil estén conectados, y el área táctil se pliega hacia arriba.
18.Dóblalo y colócalo dentro de la carcasa frontal.
19. Instale los botones en el costado, instale los tornillos, fije la lente de la pantalla y hágalo finamente.
