Descripción
[Descripción]:

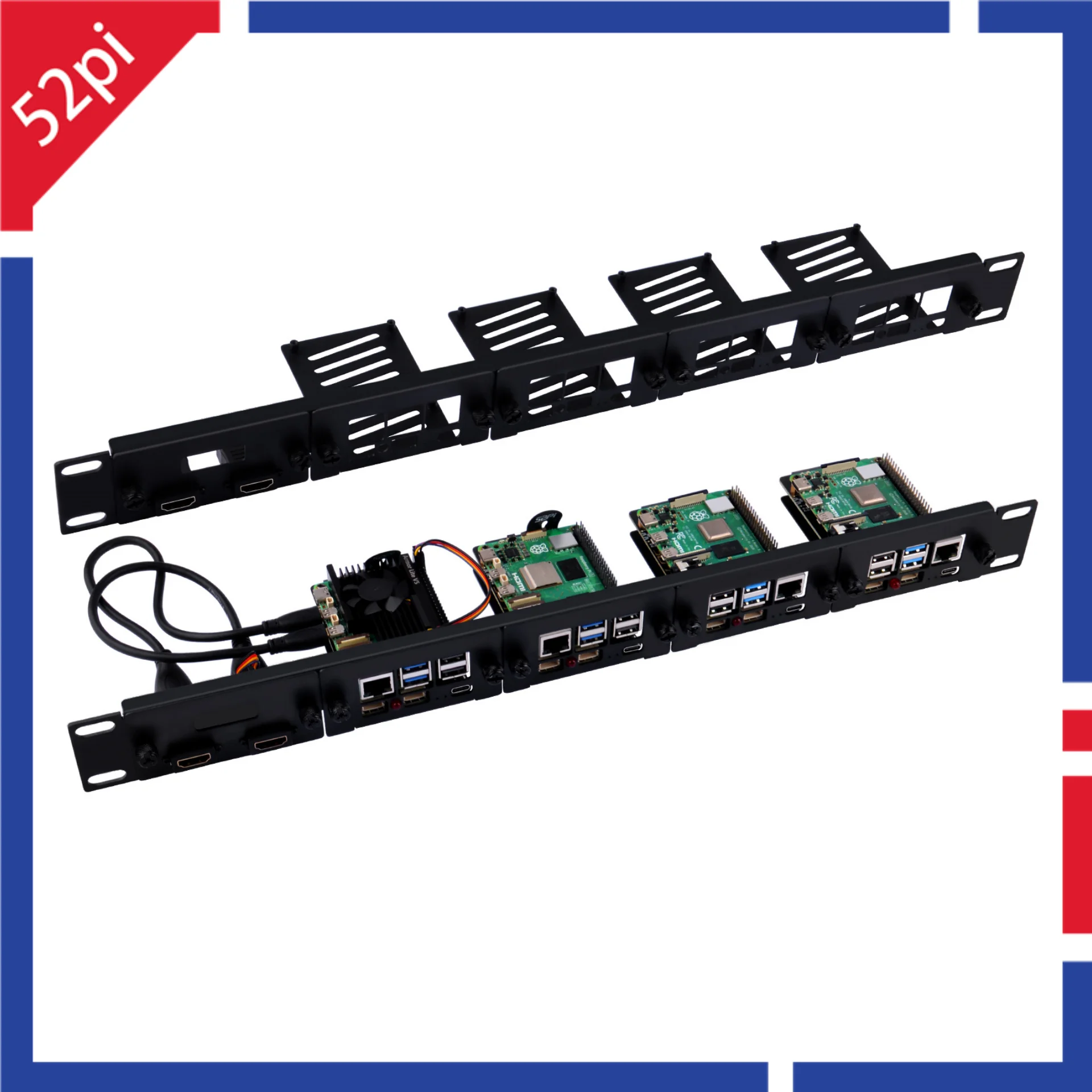

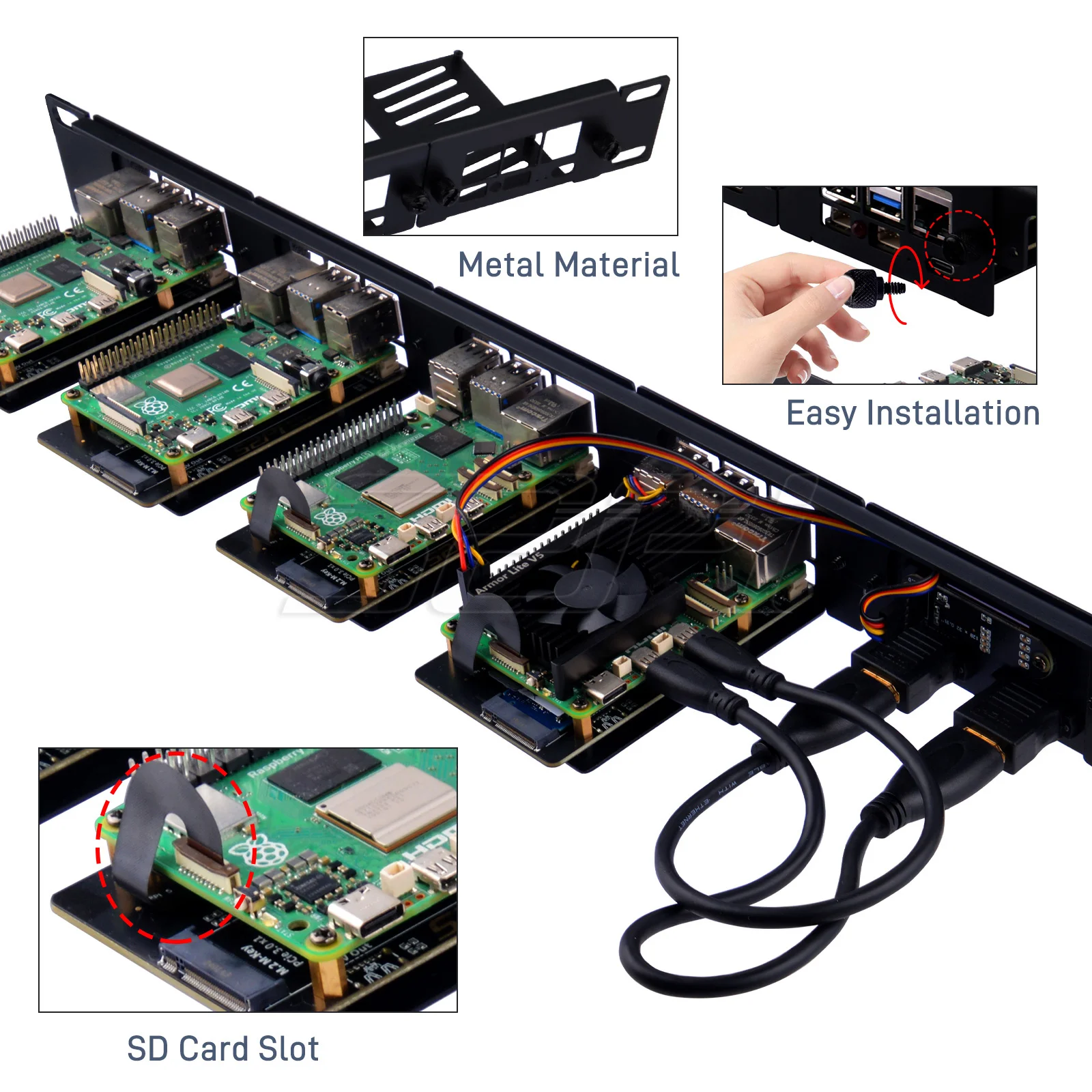

Esta es una versión mejorada de un soporte en rack 1U diseñado para ser compatible con Raspberry Pi 5.Cuenta con una placa base que admite expansión PCIe, lo que permite ampliar la interfaz PCIe del Raspberry Pi 5 para acomodar un SSD NVMe M.2 en factores de forma 2230/2242/2260/2280.La placa de expansión también dirige los pines 5V y GND, SDA y SCL de Raspberry Pi hacia la parte trasera a través de conectores PogoPin, proporcionando periféricos de interfaz I2C en formato Grove.Además, se incluye un LED rojo en la placa para el pin de señal de identificación Raspberry Pi, que se puede programar para indicar el dispositivo actual controlando el nivel alto o bajo del pin GPIO4, actuando como una luz de señal de identificación del dispositivo programable.

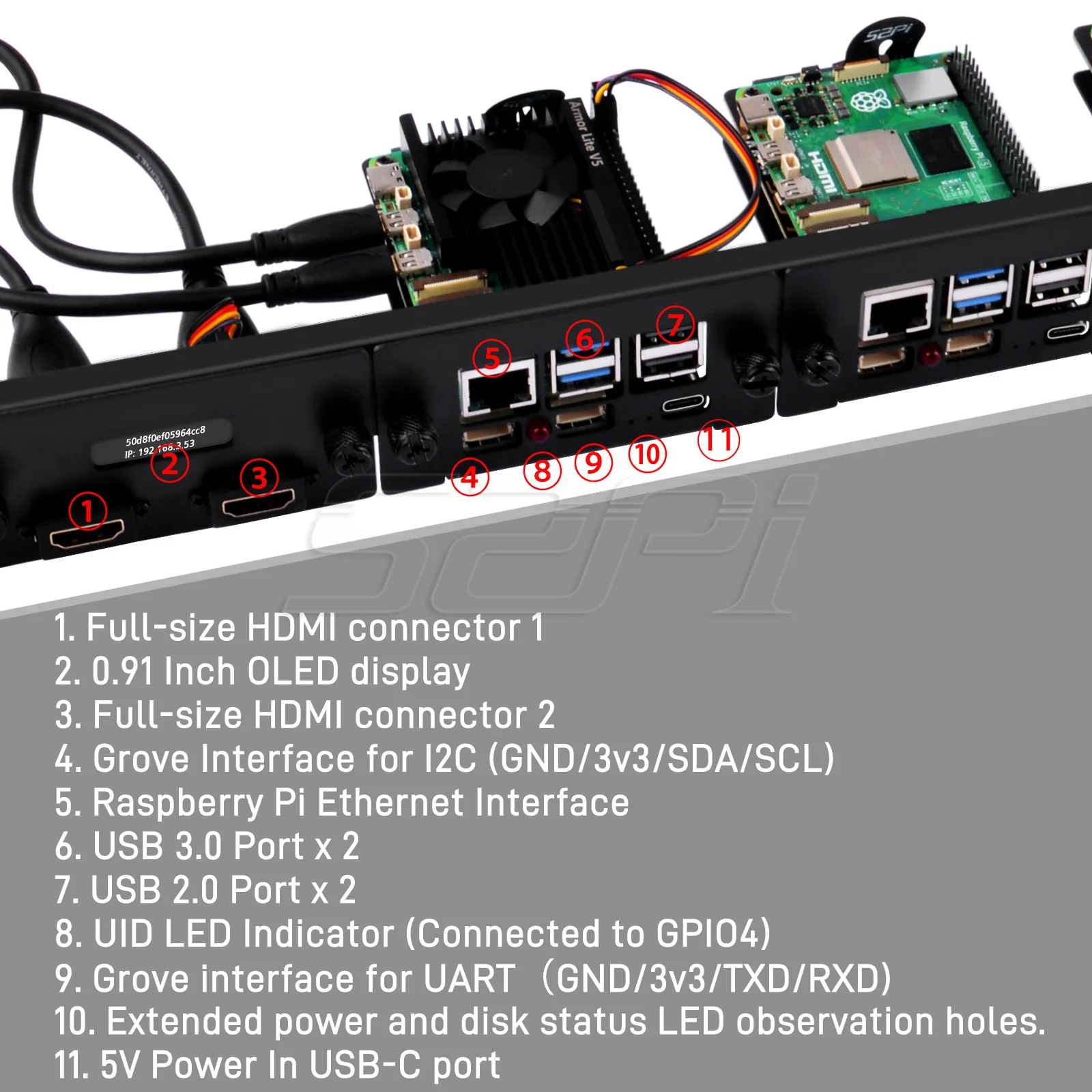

El soporte Rack admite la conexión de hasta cinco dispositivos Raspberry Pi y también se puede configurar con un marco de pantalla OLED en lugar de una de las ranuras Raspberry Pi.Estos componentes se pueden ajustar y quitar fácilmente gracias al uso de tornillos apretados a mano.La pantalla OLED cuenta con una pantalla de 0,91 pulgadas y se comunica con Raspberry Pi a través del protocolo I2C, lo que muestra información en tiempo real como el estado de la CPU, el estado de la memoria, la información IP y los números de serie.El contenido mostrado en el OLED se puede personalizar completamente.
El marco también es compatible con Pi4, pero la placa de expansión PCIe solo es adecuada para Pi5
[Características]:

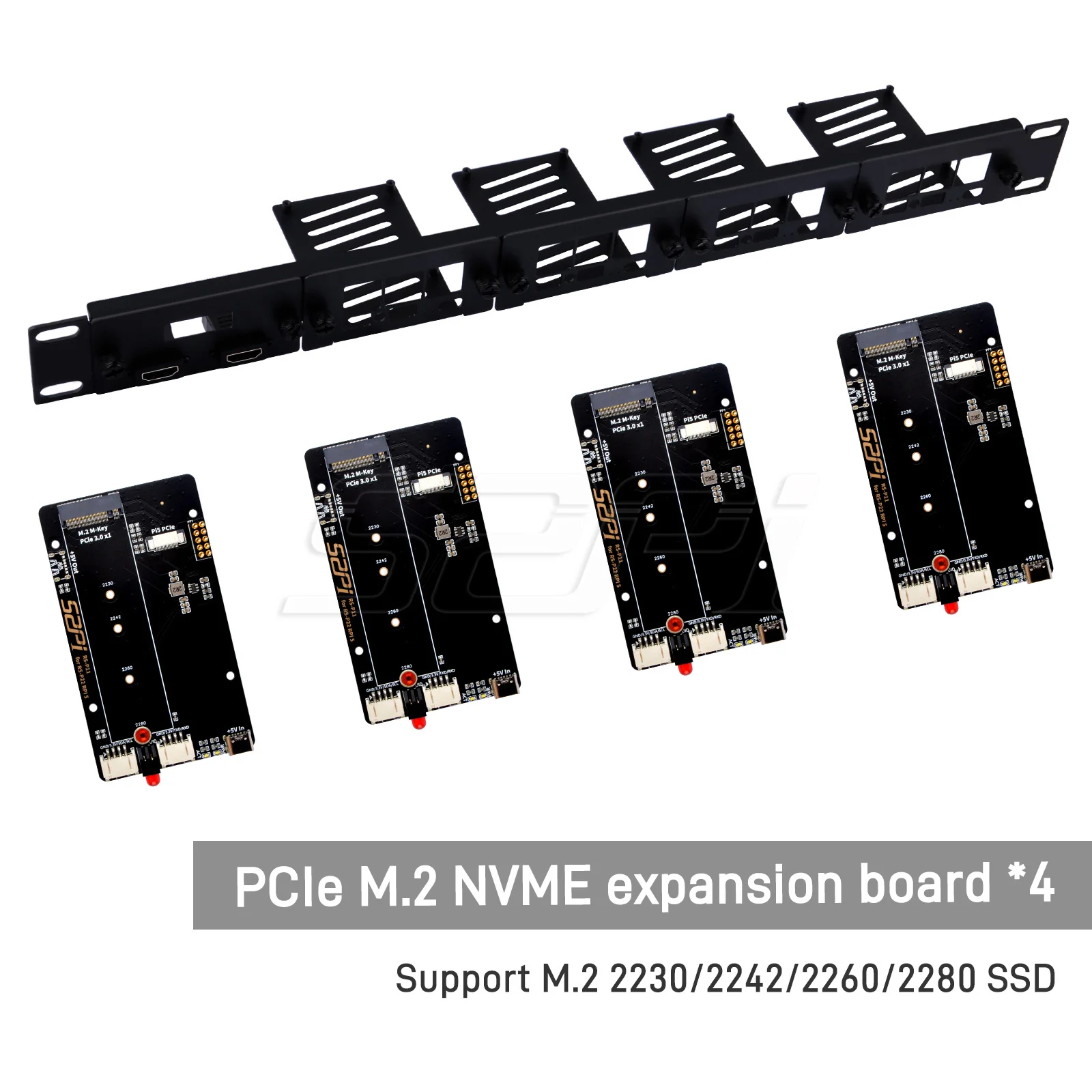

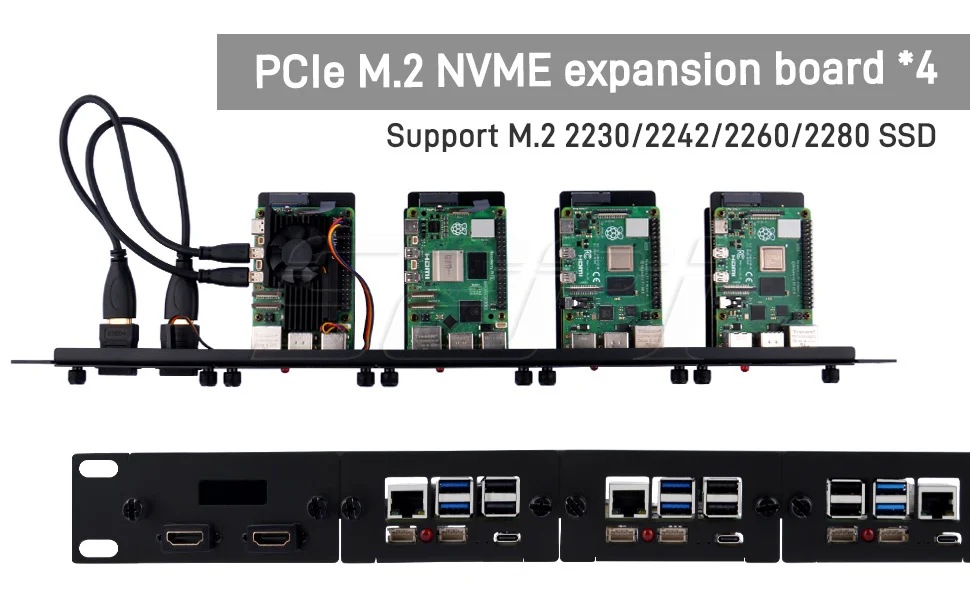

Soporte de expansión PCIe:Incluye una placa base que permite la expansión PCIe, permitiendo la conexión de SSD M.2 NVMe en diversos factores de forma (2230/2242/2260/2280).
Interfaz I2C:La placa dirige los pines 5V, GND, SDA y SCL del Raspberry Pi hacia la parte trasera a través de conectores PogoPin, ofreciendo periféricos de interfaz I2C en formato Grove.
Indicador LED programable:Un LED rojo en la placa sirve como señal de identificación del dispositivo programable, controlable a través del pin GPIO4 para indicar el estado o la identidad del dispositivo.
Diseño modular:Admite la integración de hasta cinco dispositivos Raspberry Pi, con la opción de reemplazar una ranura con un marco de pantalla OLED.

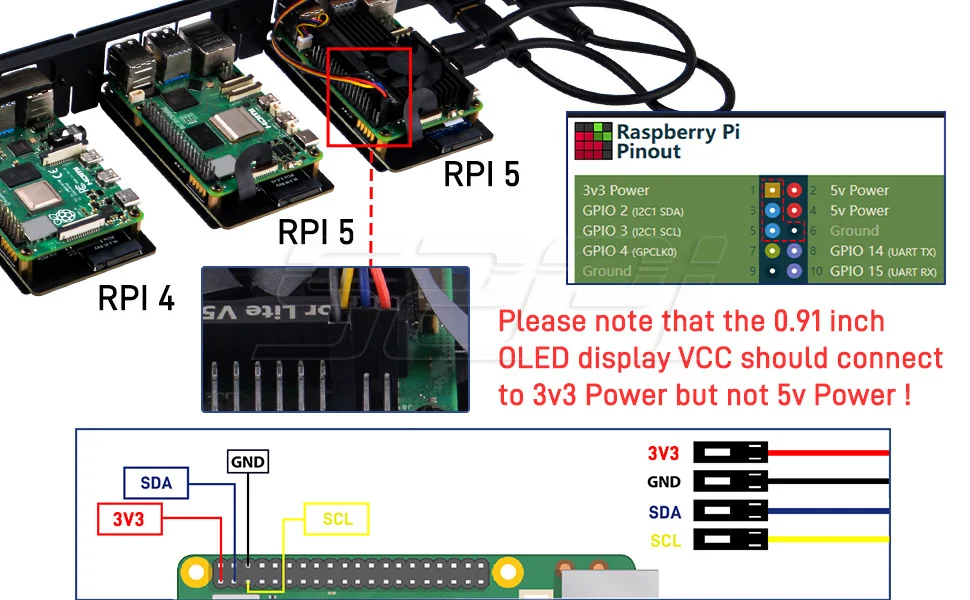

Integración de pantalla OLED:La opción de incluir una pantalla OLED de 0,91 pulgadas que se comunica con Raspberry Pi a través de I2C, mostrando información personalizable como el uso de la CPU, estado de la memoria, dirección IP y números de serie.

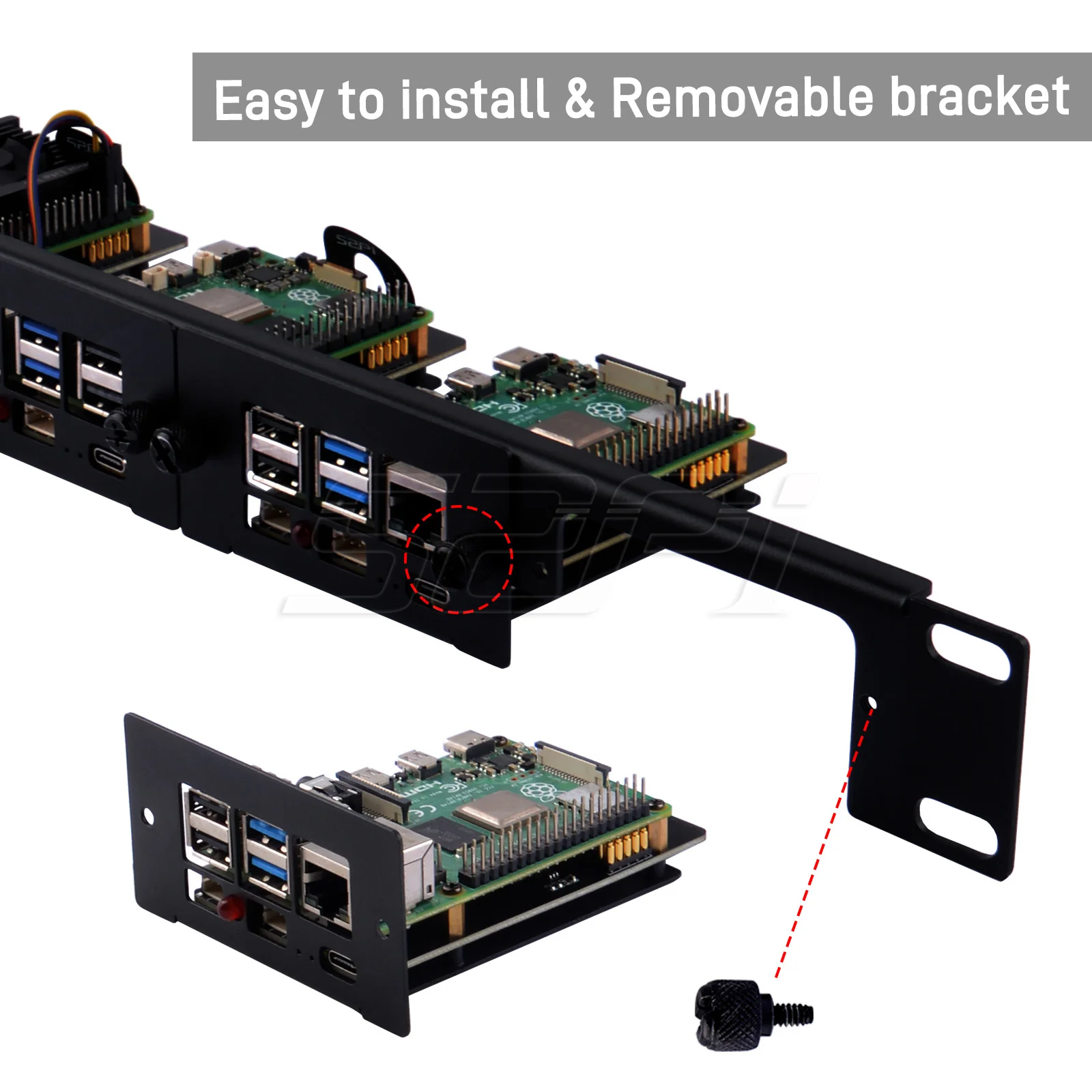

Fácil montaje y desmontaje:Los componentes están asegurados con tornillos apretados a mano, lo que permite ajustes y extracción convenientes.
Contenido de pantalla personalizable:La información mostrada en la pantalla OLED se puede personalizar completamente para satisfacer necesidades o preferencias específicas.
Factor de forma de montaje en rack:Diseñado para caber en un espacio de bastidor de 1U, lo que lo hace adecuado para centros de datos u otros entornos donde el espacio es escaso.
Versatilidad:El soporte en rack se puede configurar de varias maneras para adaptarse a diferentes casos de uso, ya sea para desarrollo, pruebas o implementación en un entorno de producción.

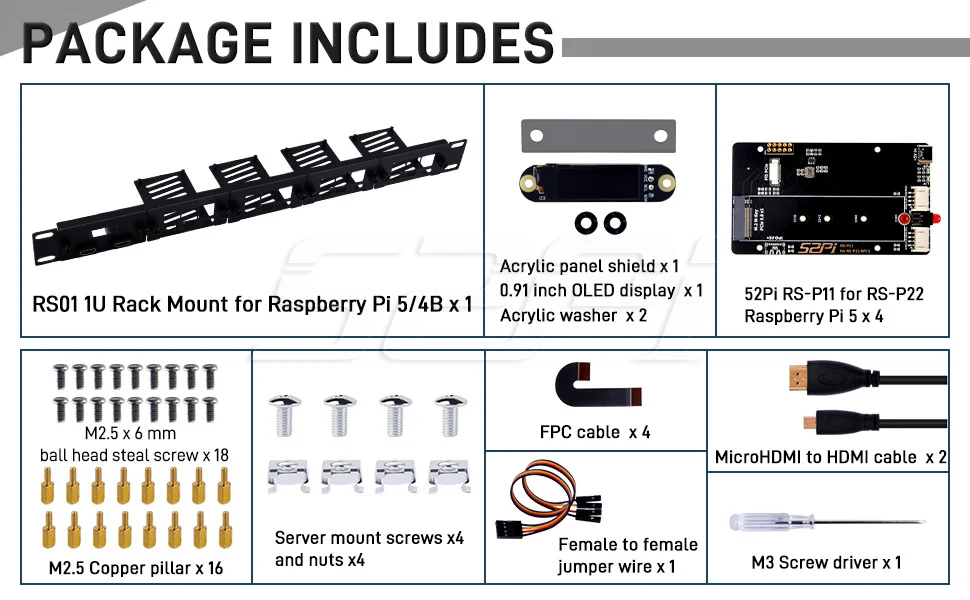

[El paquete incluye]:
