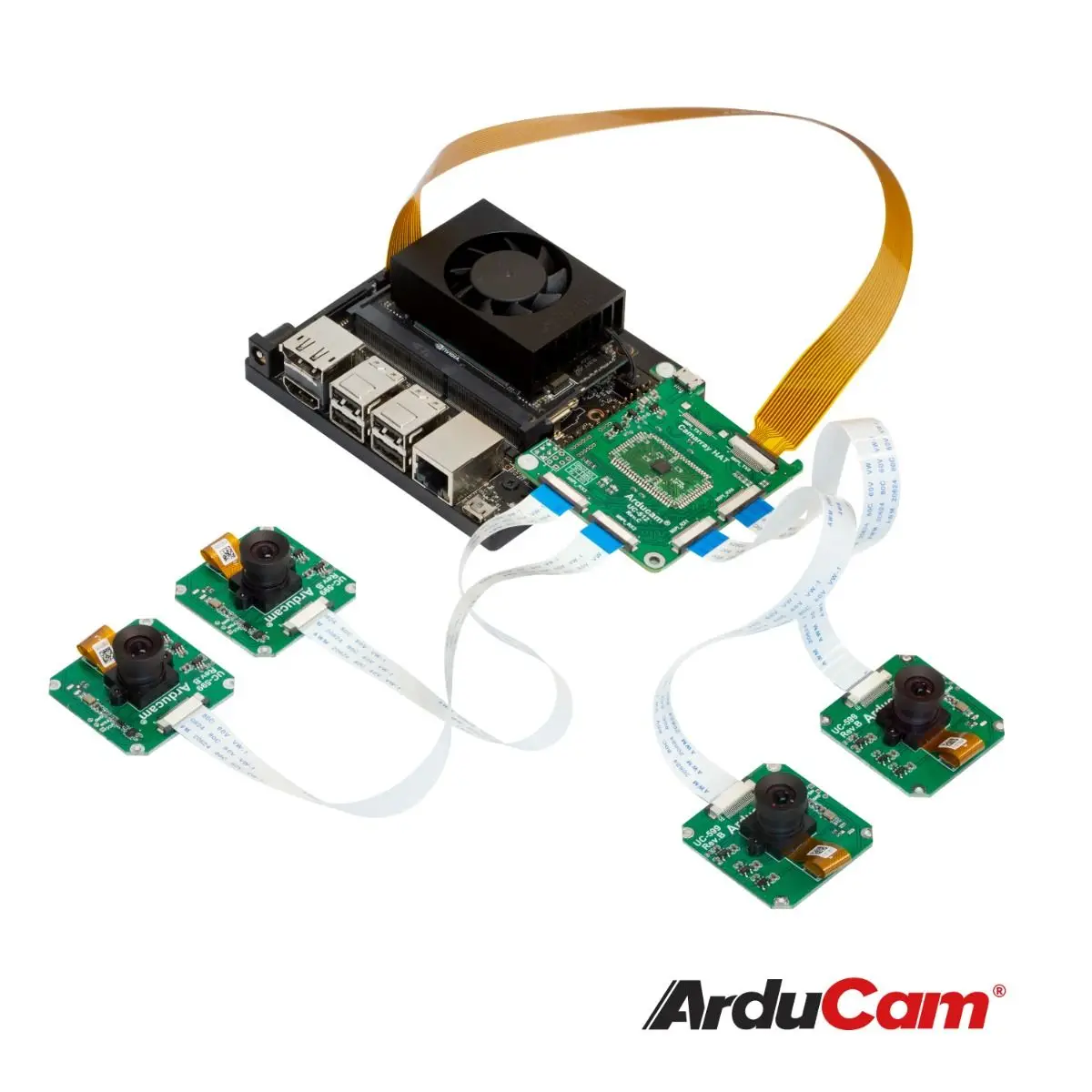

Kit de paquete de cámara monocromática cuadrácópica Arducam 1MP*4 para Raspberry Pi

Descripción del artículo:

Este paquete de cámaras cuadrascópicas Arducam incorpora cuatro cámaras obturador global OV9281 de 1 MP y la cámara estéreo MIPI de vanguardia que reúne de Arducam: The Arducam Camarray HAT.Como versión mejorada de Arducam Synched Stereo Camera HAT, Camarray supera aún más los límites de las múltiples cámaras y duplica las capacidades de interfaz para permitir que 4 módulos de cámara MIPI sincronizados se conecten a una única ranura MIPI CSI-2 en las computadoras de placa única predominantes. como Raspberry Pi, Jetson Nano y Jetson Xavier NX.Además, a medida que se lanza Camarray HAT, Arducam comienza a admitir una línea base variable para aplicaciones de cámaras estéreo con algunos módulos de cámara Arducam modificados, como los OV9281 incluidos en este paquete.Dado que no se requiere placa de cámara compartida ni soldadura compartida de relojes para los sensores de imagen, puede iniciar su creación de prototipos para aplicaciones de cámaras estéreo y luego decidir la línea de base óptima.Arducam también acepta personalizaciones posteriores para sus aplicaciones de cámara estéreo.

Aplicaciones:

• Seguimiento de cabeza y ojos.

• Detección de gestos

• Detección de movimiento

• Reconstrucción 3D

• Aplicaciones de visión relacionadas con la profundidad

Nota:

• La placa Raspberry Pi y Jetson Nano/Xavier NX no están incluidos en el paquete.

• Este kit de paquete no se recomienda para Raspberry Pi Zero.

• Las cámaras OV9281 de este kit son una versión especial y no se pueden usar directamente en Raspberry Pi o Jetson.

Especificaciones clave:

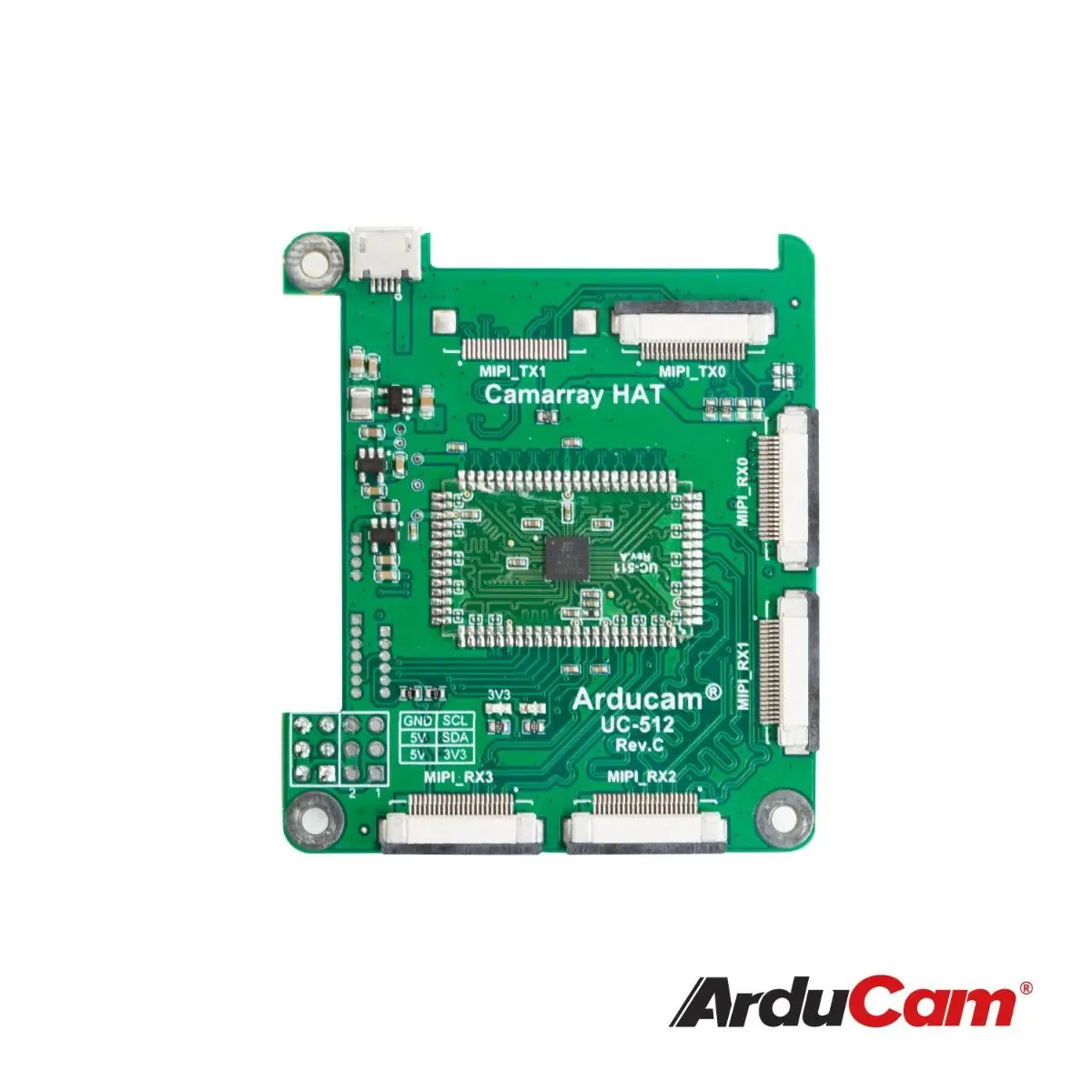

- Sombrero de cámara estéreo cuádrupla Camarray

• Compatible con Raspberry Pi 3B/3B+/4B y Jetson Nano/NX

• Dos/tres/cuatro entradas de cámara MIPI y una salida de cámara MIPI

• Admite entrada de cámaras MIPI de 1/2 carril hasta 1 Gbps/vía

• Admite salida MIPI de 2 carriles de hasta 1 Gbps/carro

• Admite el formato de salida RAW8/RAW10/RAW12, el formato de salida cambia automáticamente con el formato de entrada

• Admite estructura, nodos de vídeo y controles estándar V4L2 (exposición, ganancia y dependiendo de los parámetros de la cámara)

• Admite cámaras Arducam de hasta 12MP con controlador de cámara patentado con combinación de resolución completa

• Admite combinación de lado a lado de dos/tres/cuatro cámaras MIPI, conmutación de software de canal 0/1/2/3 a la marcha

• Tamaño del sombrero: 65 x 56 mm

- Cámara

• Sensor: Obturador global monocromático OV9281

• Tamaño de píxeles: 3 μm x 3 μm

• Tamaño de la matriz activa: 1280 x 800

• Tamaño óptico: 1/4 de pulgada

• Rango de enfoque: 30 mm ~ infinito

• Sensible a IR: sin filtro IR, sensible a IR

• Interfaz de salida: salida serie MIPI de 2 carriles

• Modos de vídeo: RAW de 8 bits,45fps@1280*4 × 800 con controlador Arducam en Jetson Nano/Xavier NX;30fps@1280*4 × 800 con controlador Arducam en Rpi

• Tamaño del tablero: 40 mm x 40 mm

- Lente

• Formato óptico: 1/2,7”

• Distorsión: 1%

• Distancia focal efectiva: 2,8 mm

• FOV en cámara RPi de 1/4”: 70° (H)

• F/NO: 2,8

• Montaje: M12

• Tamaño: 14 mm x 15,6 mm

• Peso: 4 g

El paquete incluye:

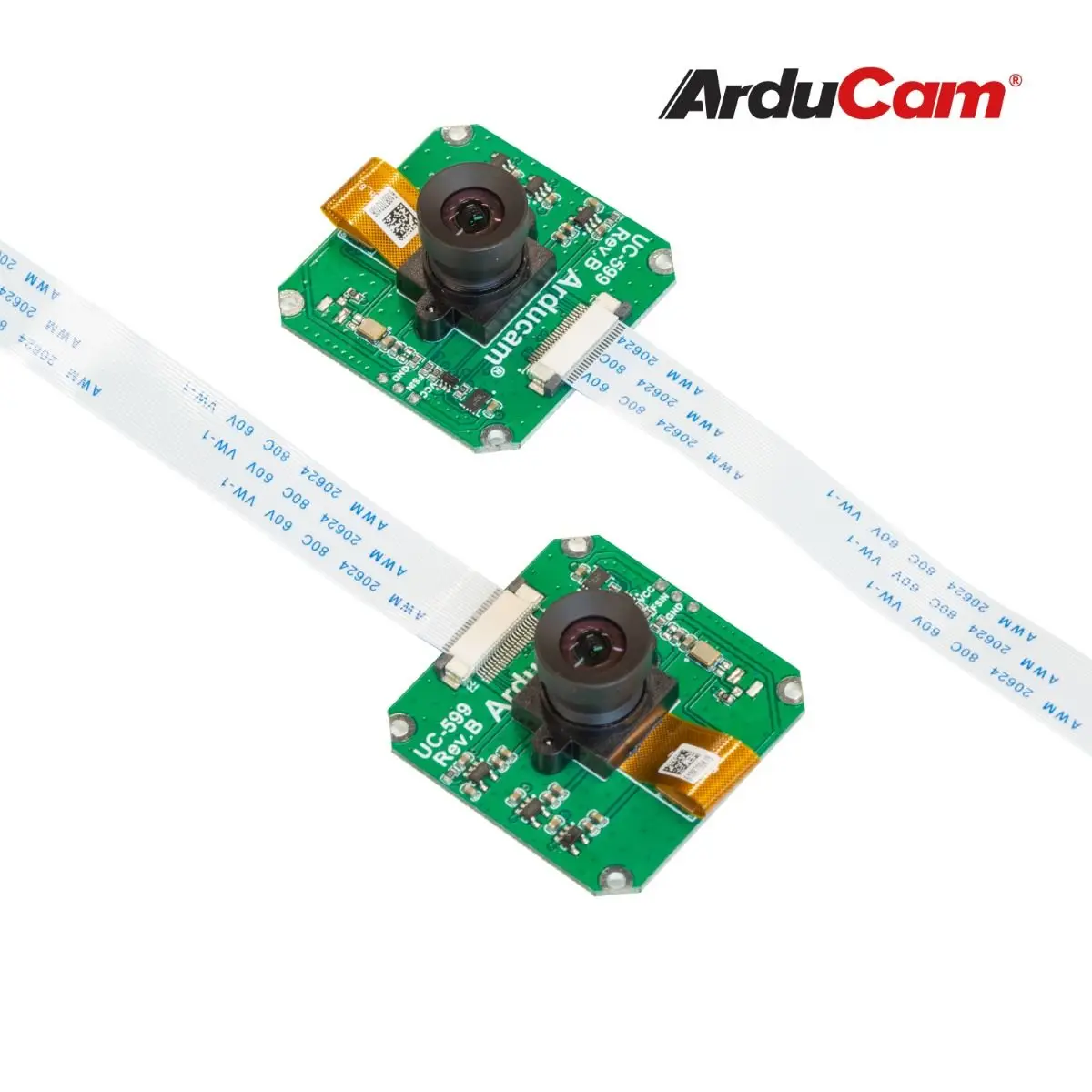

• 4 Uds. Módulo de cámara de obturador global OV9281 de 1MP con lente M12 de baja distorsión

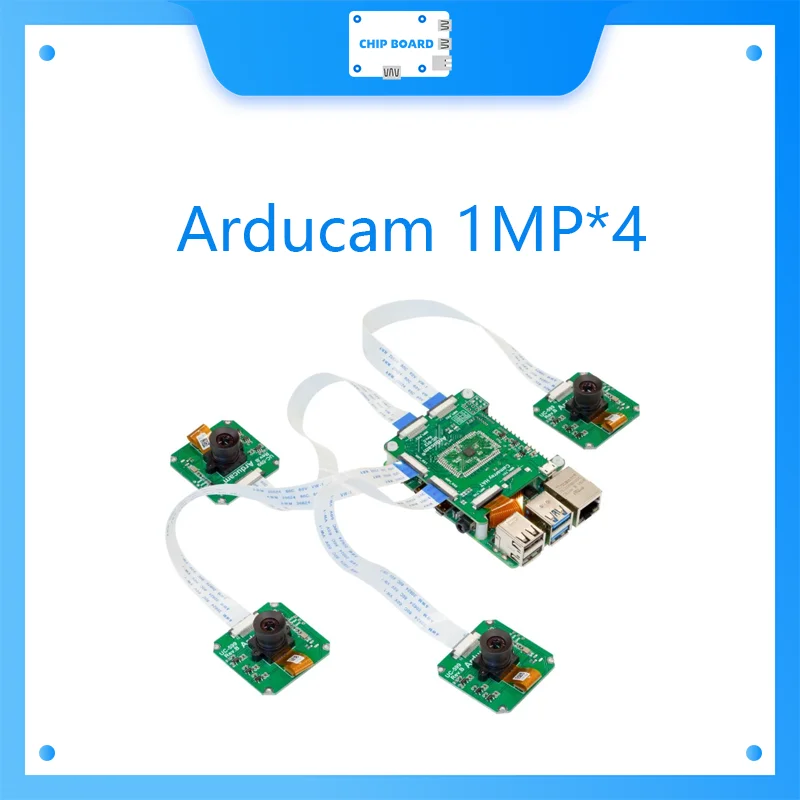

• 1 Uds. Sombrero de cámara estéreo cuadrascópica Arducam Camarray

• 4 cables de cámara de 150 mm/6 pulgadas, 22 pines a 22 pines

• 1 cable de cámara de 300 mm/12 pulgadas de 15 pines a 22 pines.

• 1 cable de cámara de 73 mm/2,87 pulgadas de 15 pines a 22 pines.

• 4 soportes hexagonales de nailon M2.5 * 10 mm.

• 4 tuercas de nailon M2.5.

• 4 tornillos de nailon M2.5 * 6 mm.
