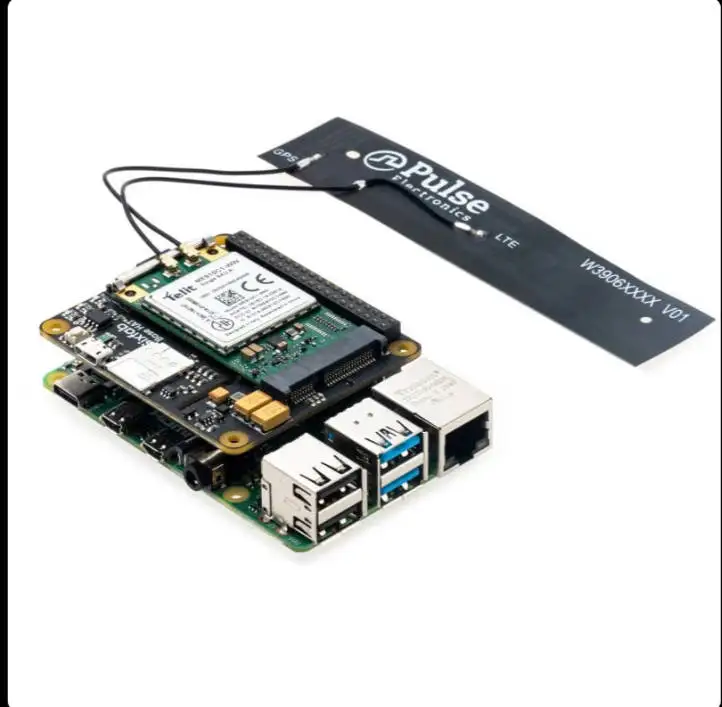

Kit IoT celular Raspberry Pi (LTE-M)

Descripción

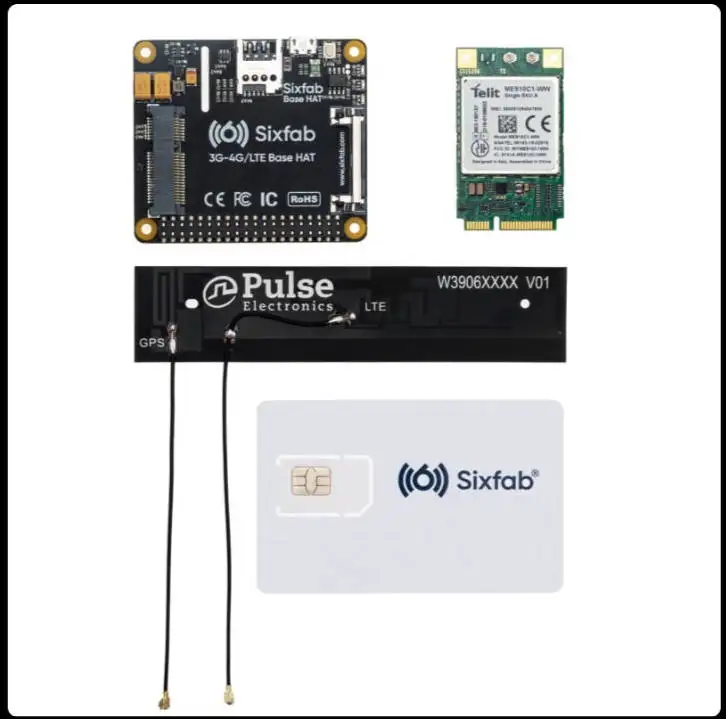

Este Kit Cellular IoT (LTE-M) consta de los siguientes componentes.Haga clic en los componentes para obtener sus detalles.

El Sixfab 3G/4G y LTE Base HAT ofrece a su computadora de placa única compatible con Raspberry Pi o Pi de 40 pines un puente de interfaz súper simple entre módems celulares mini PCIe.Con los módems que inserta en Base HAT, sus proyectos basados en Raspberry Pi accederán a redes de datos en todo el mundo.Este Base HAT permite un ancho de banda estrecho a una conectividad celular de alto ancho de banda en sus dispositivos remotos, es decir, desde LTE-M de bajo consumo de energía hasta módulos mini PCIe avanzados LTE de velocidad ultraalta.Tanto la comunicación UART como USB con módulos están disponibles en el HAT.

Características

• Totalmente compatible con los modelos Raspberry Pi que tienen el encabezado GPIO de 40 pines (4, 3, 2, A+).Raspberry Pi Zero puede faltar rendimiento.

• Fácil de usar, configuración sencilla.

• El conector Mini PCIe con clip es compatible con la cobertura mundial LTE, UMTS/HSPA+ y GSM/GPRS/EDGE con módulos regionales o globales que funcionan con diferentes frecuencias y operadoras.

• El conector Micro SIM Card se puede acceder fácilmente al revés del HAT.

• Se puede utilizar de forma independiente con PC/portátil a través de micro USB, sin apilar con Raspberry Pi.

• El HAT se puede alimentar desde una fuente externa de 5 V mediante pines de alimentación expuestos, directamente desde cabezales GPIO Raspberry Pi de 5 V, a través de micro USB o conector JST opcional en la parte inferior de la placa.

• Los circuitos de alimentación eficientes y de baja corriente de reposo pueden contener hasta 3 amperios.

• Hay disponibles comandos AT opcionales de envío/recepción a través de Raspberry Pi UART o puerto USB

• Al introducir el módulo en modo avión, las funciones del módulo de reinicio pueden ser accesibles a través de pines GPIO.

• La energía de toda la electrónica de la placa se puede desactivar en casos de uso de bajo consumo de energía.

• Los módulos tienen receptores GNSS (GPS/GLONASS) integrados para sus aplicaciones basadas en ubicación.

• Se utiliza Micro USB para conectar el módem, transmite datos a través del cable al Raspberry Pi.

• Rango de temperatura de trabajo: -25°C ~ 70°C

Especificaciones del módulo

Región

Cobertura global

Velocidades de datos

• Enlace ascendente hasta 375 kbps

• Enlace descendente hasta 300 kbps

LTE Gato NB1

• Enlace ascendente hasta 62,5 kbps

• Enlace descendente hasta 21 kbps

HUEVROS

• Enlace ascendente hasta 236 kbps

• Enlace descendente hasta 296 kbps

Bandas 2G (MHz):B2 (1900) B3 (1800) B5 (850) B8 (900)

posicionamiento

Receptor GPS/GLONASS/BeiDou/Galileo/QZSS

Homologaciones

PTCRB, GCF, ROJO, FCC/IC, RCM, Jate, Telec, CCC, AT&T, NTT DoCoMo,
Deutsche entretenga, Anatel, Telstra, Ifetel, Rogers, Telus, Celular estadounidense

Cumplimiento

Cumple con REACH y RoHS
