Descripción

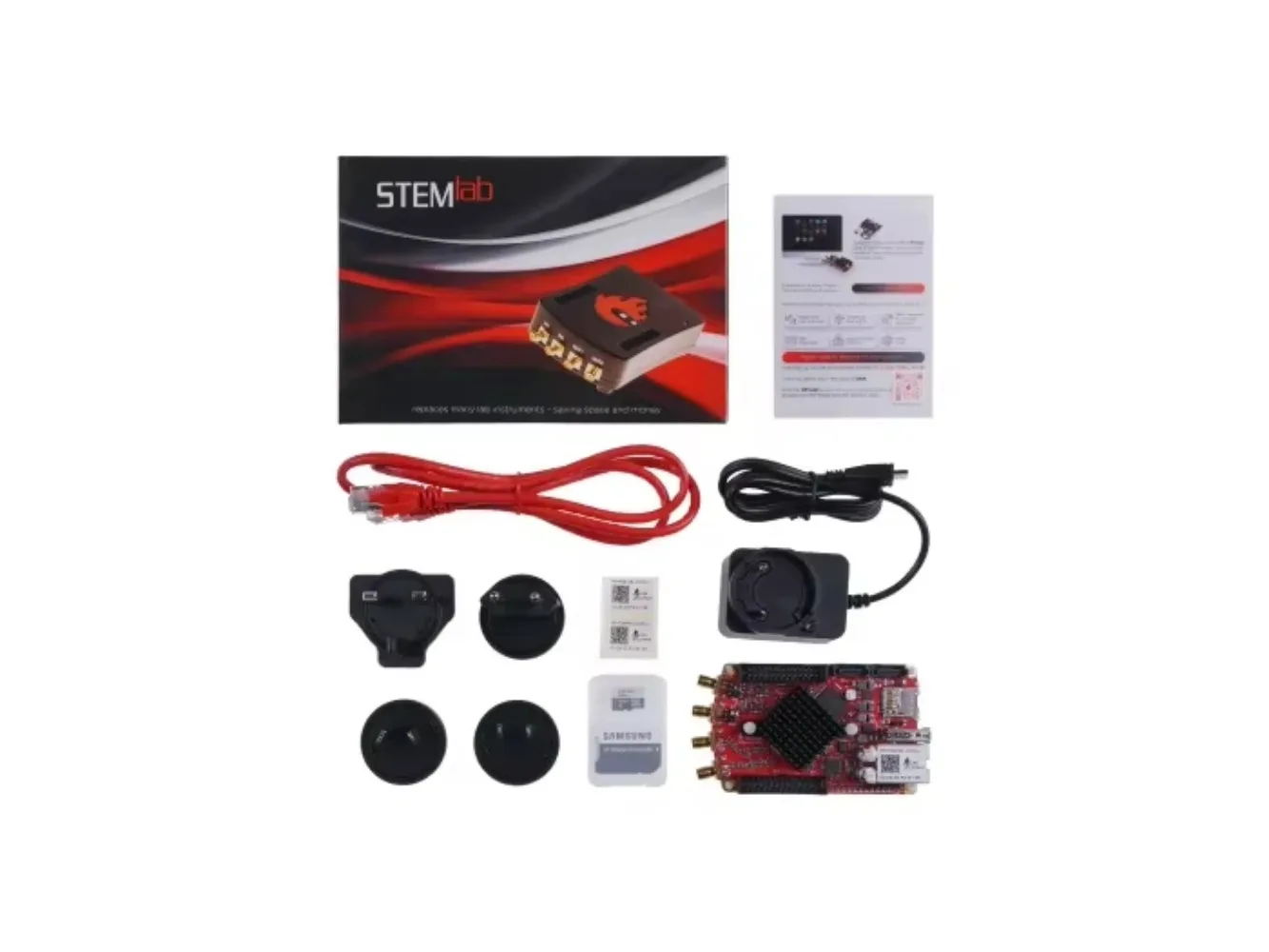

El kit de inicio STEMlab 125-14 es un kit de inicio para el desarrollo de aplicaciones FPGA que incluye una placa Red Pitaya STEMlab 125-14, una tarjeta SD, un cable Ethernet y una fuente de alimentación.Se puede utilizar en entornos profesionales como osciloscopio, generador de señales, analizador de espectro y más.
DETALLES DEL PRODUCTO
Características
Oportunidades de desarrollo flexibles: explore aplicaciones FPGA ilimitadas como osciloscopios, analizadores de espectro y más
Computación y FPGA versátiles con la placa principal STEMLAB125-14
MPCore ARM Cortex-A9 de doble núcleo
Xilinx Zynq 7010 FPGA
512 MB de RAM, almacenamiento MicroSD (hasta 32 GB)
Ethernet, USB, WiFi (se requiere llave, no incluida)
Accesorios básicos para comenzar: 16 GB, tarjeta SD Clase 10, cable Ethernet de 1 m, fuente de alimentación 5V2A
Listo para implementación: certificación CE, FCC
Descripción

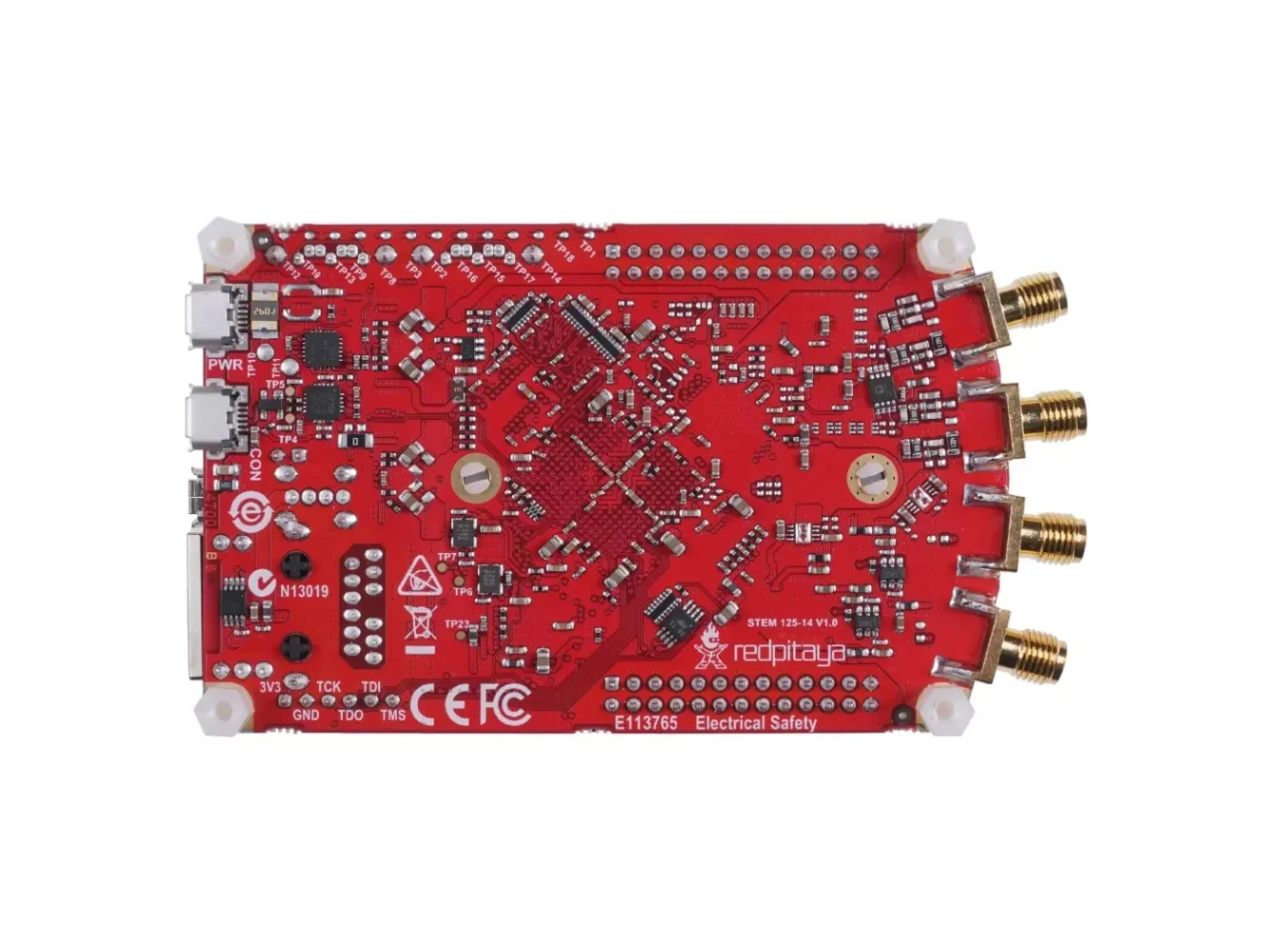

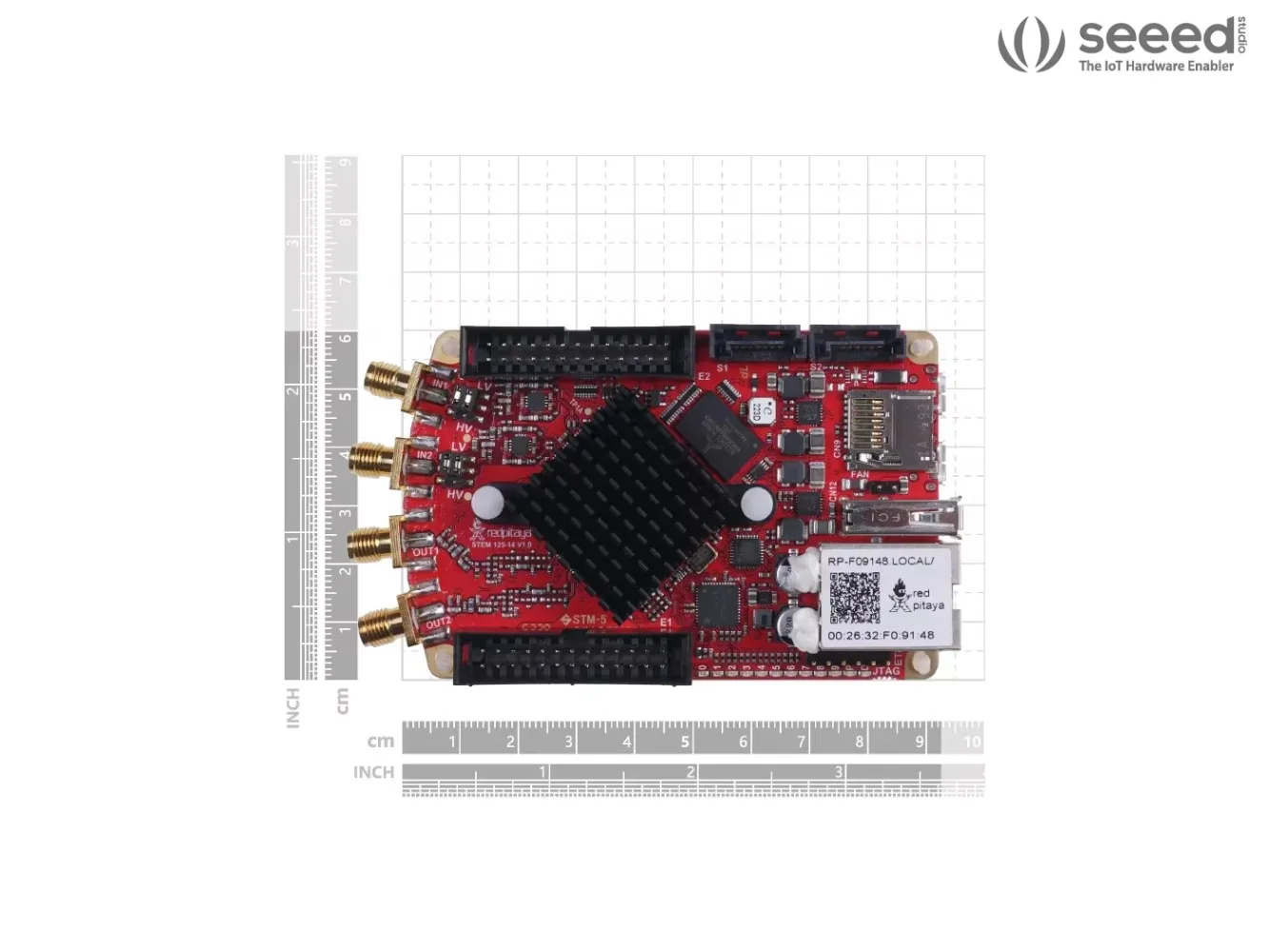

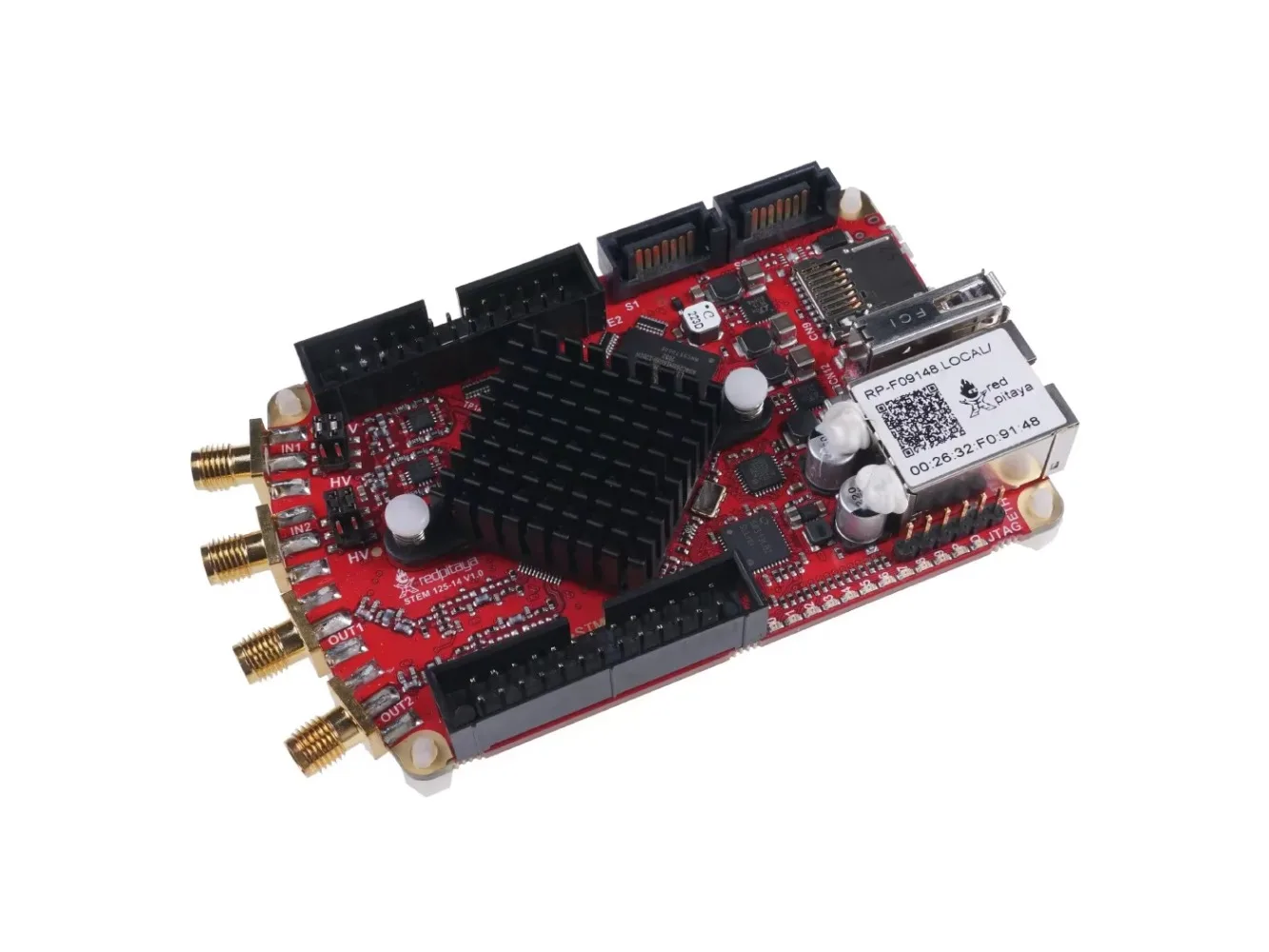

El kit de inicio Red Pitaya STEMLab 125-14 contiene un conjunto básico de herramientas para comenzar a desarrollar con la placa Red Pitaya STEMLab 125-14 incluida.La placa cuenta con un ARM de doble núcleo.® Cortex® MCU FPGA A9 y Xilinx Zynq 7010, que ofrece E/S analógicas rápidas y lentas.El STEMLab 125-14 tiene canales de entrada/salida de 14 bits para obtener resultados de medición altamente precisos y es adecuado para su uso en entornos profesionales como sistemas de control industrial o controladores urbanos inteligentes.Se puede utilizar como desee para diversas aplicaciones electrónicas como osciloscopio, analizador de espectro, medidor LCR y más.Además, podrás explorar aplicaciones gratuitas de código abierto que aportan la comunidad en el Marketplace Rojo Pitaya.
Aplicaciones
Osciloscopio
Controlador PID industrial
Generador de señales
Analizador de espectro
Analizador de Bode
Medidor LCR
Especificaciones
Especificación
Detalles
Procesador
MPCore ARM Cortex-A9 de doble núcleo
FPGA
Xilinx Zynq 7010
RAM
512 MB
Memoria del sistema
MicroSD hasta 32 GB
Conectividad
Gigabit Ethernet
USB 2.0
WiFi (se requiere dongle, no incluido)
Entradas de RF
Canales
2
Tasa de muestra
125 MS/s
Resolución ADC
14 bits
Rango de voltaje a escala completa
± 1V / ± 20V
Acoplamiento de entrada
CC
Ancho de banda
CC- 60MHz
Impedancia de entrada
1 MΩ
Salidas de RF
Canales
2
Tasa de muestra
125 MS/s
Resolución ADC
14 bits
Rango de voltaje a escala completa
± 1V
Impedancia de carga
50Ω
Protección contra atajos
Sí
Tiempo típico de elevación/caída
2V / 10ns
Ancho de banda
CC - 60 MHz
Periféricos
IO digitales
16
Entradas analógicas
4 canales, 0-3,5 V 12 bits
Salidas analógicas
4 canales, 0-1,8 V 12 bits
Interfaces de comunicación
I2C, UART, SPI
Tensión Disponible
+5V, +3,3V, -4V
Sincronización
Entrada de disparo a través del conector de extensión
Conexión en cadena a través de SATA
