Descripción
El kit de desarrollo WM1110 se basa enMódulo inalámbrico Wio-WM1110 e integra la LoRa de Semtech® Transceptor y front-end de radio multiusos para geolocalización.
El LoRa® El transceptor proporciona una cobertura de red de baja potencia y alta sensibilidad, mientras que GNSS (GPS/Beidou) y el escaneo Wi-Fi ofrecen una cobertura de ubicación integral.
El kit de dispositivo SenseCAP WM1110 proporciona una solución completa para los desarrolladores que buscan crear aplicaciones de IoT que requieren capacidades de seguimiento de ubicación precisas y de bajo consumo de energía, al mismo tiempo que brindan opciones de conectividad para una variedad de periféricos.
Nota
El módulo Wio-WM1110 se ha aplicado perfectamente a SenseCAP T1000, SenseCAP T1000 es un LoRaWAN® Rastreador de tamaño de tarjeta para un posicionamiento perfecto en interiores y exteriores.Cuenta con meses de duración de la batería y está equipado con sensores de temperatura, luz y movimiento, lo que lo hace ideal para una variedad de aplicaciones basadas en ubicación.
Características
🌱 Transceptor RF half-duplex LoRa/(G)FSK de baja potencia y alta sensibilidad: Las bandas de frecuencia son compatibles en el rango 863- 928MHz
🌱 Radio multiusos frontal para geolocalización: GNSS (GPS/ BeiDou), Wi-Fi, Bluetooth
🌱 GPIO en ricosy compatible con Grove:Más de 400 compatibles con Grovepara opciones de expansión flexibles.
🌱 Plataforma de código abierto:Aprovecha el extenso LR1110 ynRF52840Ecosistema de código abierto para infinitas posibilidades de aplicación.
🌱 Sensores integrados yMúltiples modos de fuente de alimentación:Sensor de temperatura y humedad y acelerómetro de 3 ejes, soportan energía solar y funciona con baterías.
Descripción
LoRa de baja potencia® Transceptor
Beneficiándose de SemtechBorde LoRa™ LR1110, el kit de dispositivo Wio-WM1110 proporciona LoRa de larga distancia y baja potencia® comunicación.Para conocer el largo alcance y sus funciones como la arquitectura de red y las aplicaciones, puede consultarUna introducción de LoRa® y LoRaWAN® tecnología,Explica qué es Long Range, cómo funciona y sus profesionales y cons.
Servicio de localización
El kit de dispositivo Wio-WM1110 integra fines de geolocalización de orientación frontal de radio multiusos.Está equipado con GNSS dedicado al posicionamiento exterior, así como con Wi-Fi.y escaneo Bluetooth para posicionamiento en interiores.Es capaz de realizar una transición automática entre actividades al aire libre y en interiores, reemplazando la necesidad de construir diferentes rastreadores para uso en interiores o exteriores, esto proporciona una cobertura total de la ubicación y al mismo tiempo reduce la complejidad y los costos.
Posicionamiento exterior (GNSS)
El Wio-WM1110 Dev Kit integra escaneo GNSS (GPS/ BeiDou) de baja potencia,
obtener datos de satélites y enviarlos cifrados al LoRa® Nube, reduciendo el consumo de energía y mejorando la seguridad.
IPS (Wi-Fi+Bluetooth)
Complementario al GNSS exterior, el kit WM1110 Dev también admite escaneo pasivo Wi-Fi de consumo ultrabajo y BluetoothEscaneo adecuado para posicionamiento en interiores, escanea la dirección MAC y RSSI de las balizaciones/Wi-Fi Bluetooth cercanas, carga los datos a los servicios en la nube para obtener una ubicación precisa.
Periféricos ricos
Además del sensor TH incorporado y el acelerómetro de 3 ejes, este kit también incluye una serie de interfaces periféricas y admite protocolos de transmisión ADC/UART e IIC, que se pueden conectar a más de 400Bosquemódulos, lo que permite actualizas sencillas a soluciones más inteligentes.También es compatible con Arduino, lo que brinda a los desarrolladores posibilidades ilimitadas.
Desarrollar aplicaciones de usuario
Wio-WM1110 Dev Kit es una potente plataforma de desarrollo de IoT totalmente abierta para desarrolladores, que también incluye un conjunto de aplicaciones de ejemplo y muestras de códigos, así como un kit de desarrollo de software (SDK) para ayudarlo a comenzar.
Diagrama esquemático

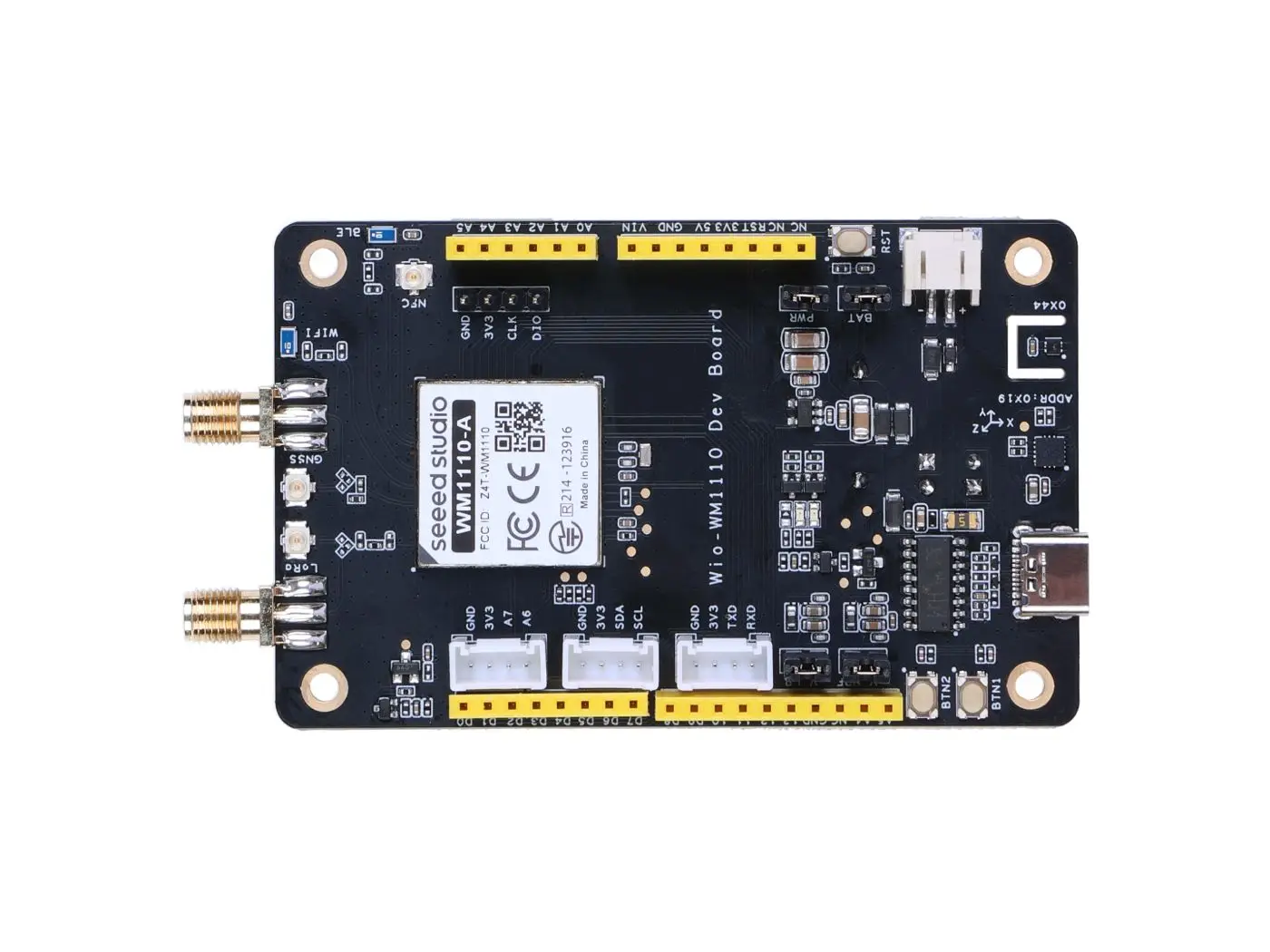

Descripción general del hardware
Pinout
Especificaciones
🌱 LoRa® y posicionamiento (Semtech LR1110)
LoRa®WANProtocolo
V1.0.4
Frecuencia
863 ~ 928MHz
Sensibilidad
-125dBm @125K/SF7
-141dBm @125K/SF12
Potencia de salida
20 dBm máximo @LoRa®
Tecnología de posicionamiento
GNSS (GPS, BeiDou), WiFi
Gama
2~10 km (depende de la antena y el entorno)
🌱 Bluetooth (nórdico nRF52840)
Bluetooth
Bluetooth 5.3
Flash
1 MB
RAM
256 KB
Protocolo
Bluetooth LE, malla Bluetooth, hilo, Zigbee, 802.15.4, pilas patentadas ANT y 2,4 GHz
Potencia de salida
6 dBm máximo a Bluetooth
🌱 Sensores incorporados
Sensor TH (SHT41)
Gama
Precisión
Temperatura
-40~125°C
0.2°C
Humedad
0~100% RH
1,8% RH
Acelerómetro de 3 ejes (LIS3DHTR)
Gama
±2g, 4g, 8g, 16g
Ancho de banda
0,5 Hz ~ 625 Hz
Sensibilidad (LSB/g)
1000 (±2g) ~ 83 (±16g)
🌱 General
Voltaje - suministro
3,3 V (USB 2.0 tipo C)
Panel solar (opcional)
0,5 W/100 mA
La fuente de alimentación cargará el ultracondensador.
Batería (opcional)
AAAbatería x3
4,5 V, cada batería es de 1,5 V
Interfaz
RFIO
Antena Bluetooth x1
Antena WiFi x1
Antena GNSSConector1
Antena LoRaConector1
NFCAntena IPEX x1
USB tipo C
1
BosqueInterfaz
GPIO (A6/A7)1
I2C1
UART1
GPIO
Conectores compatibles con Arduino
Botón
BTN1
Botón configurable
BTN2
Botón configurable
RST
Restablecer

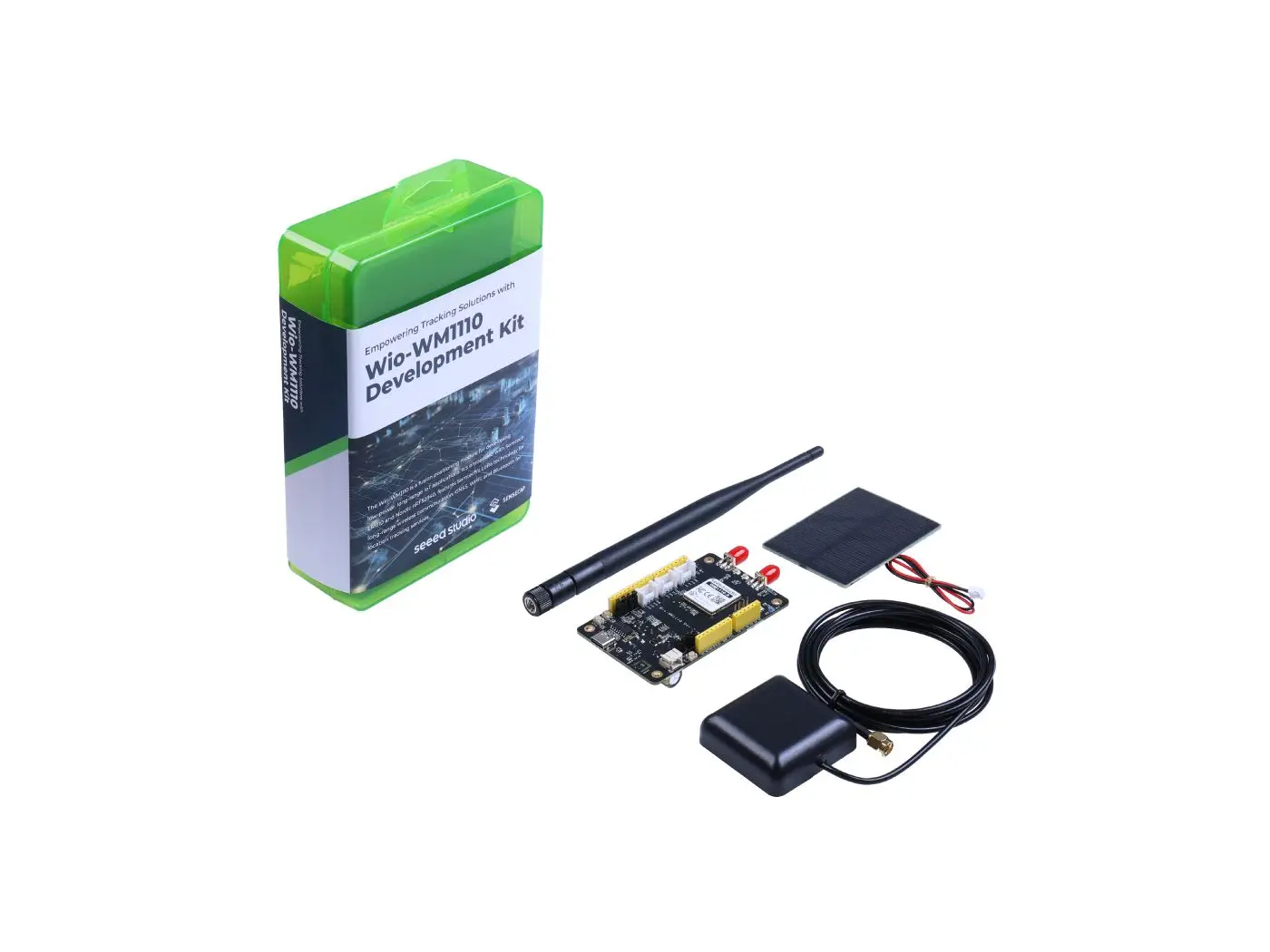

Lista de piezas
Placa de dispositivo Wio-WM1110
1
Antena LoRa (868~915MHz)
1
Antena GPS
1
Panel solar (55*70mm/0,5W)
1
