Descripción
Características
🌱Transceptor RF half-duplex LoRa/(G)FSK de baja potencia y alta sensibilidad:Compatibilidad con bandas de frecuencia en el rango 863- 928MHz
Radio multiusos frontal para geolocalización: GNSS (GPS/ BeiDou), Wi-Fi, Bluetooth
🌱GPIO enriquecidos y compatibles con Grove:Compatible con más de 400 Grove para opciones de expansión flexibles.
🌱Plataforma de código abierto:Aproveche el extenso ecosistema de código abierto LR1110 y nRF52840 para infinitas posibilidades de aplicación.
🌱Sensores incorporados y múltiples modos de fuente de alimentación:Sensor de temperatura y humedad y acelerómetro de 3 ejes, soportan energía solar y funciona con baterías.
Descripción
🌱LoRa de baja potencia® Transceptor
Beneficiándose del LoRa Edge de Semtech™ LR1110, el kit de dispositivo Wio-WM1110 proporciona LoRa de larga distancia y baja potencia® comunicación.Para conocer el largo alcance y sus funciones como la arquitectura de red y las aplicaciones, puede consultar una introducción de LoRa® y LoRaWAN® Tecnología, explica qué es el largo alcance, cómo funciona y sus profesionales y cons.
🌱Servicio de localización
El kit de dispositivo Wio-WM1110 integra fines de geolocalización de orientación frontal de radio multiusos.Está equipado con GNSS dedicado al posicionamiento exterior, así como con escaneo Wi-Fi y Bluetooth para posicionamiento interior.Es capaz de realizar una transición automática entre actividades al aire libre y en interiores, reemplazando la necesidad de construir diferentes rastreadores para uso en interiores o exteriores, esto proporciona una cobertura total de ubicación al tiempo que reduce la complejidad y el costo.
🌱Posicionamiento exterior (GNSS)
El Wio-WM1110 Dev Kit integra escaneo GNSS (GPS/ BeiDou) de baja potencia,
obtener datos de satélites y enviarlos cifrados al LoRa® Nube, reduciendo el consumo de energía y mejorando la seguridad.
IPS (Wi-Fi+Bluetooth)
Complementario al GNSS exterior, el kit de dispositivo WM1110 también admite escaneo pasivo Wi-Fi de consumo ultrabajo y escaneo Bluetooth adecuado para posicionamiento en interiores, escanea la dirección MAC y RSSI de las balizaciones Bluetooth cercanas/Wi-Fi, carga los datos en la nube servicios para obtener una ubicación precisa.
Periféricos ricos
Además del sensor TH incorporado y el acelerómetro de 3 ejes, este kit también incluye una serie de interfaces periféricas y admite protocolos de transmisión ADC/UART e IIC, que se pueden conectar a más de 400 módulos Grove, lo que permite actualizas sencillas a más inteligentes. soluciones.También es compatible con Arduino, lo que brinda a los desarrolladores posibilidades ilimitadas.
Diagrama esquemático

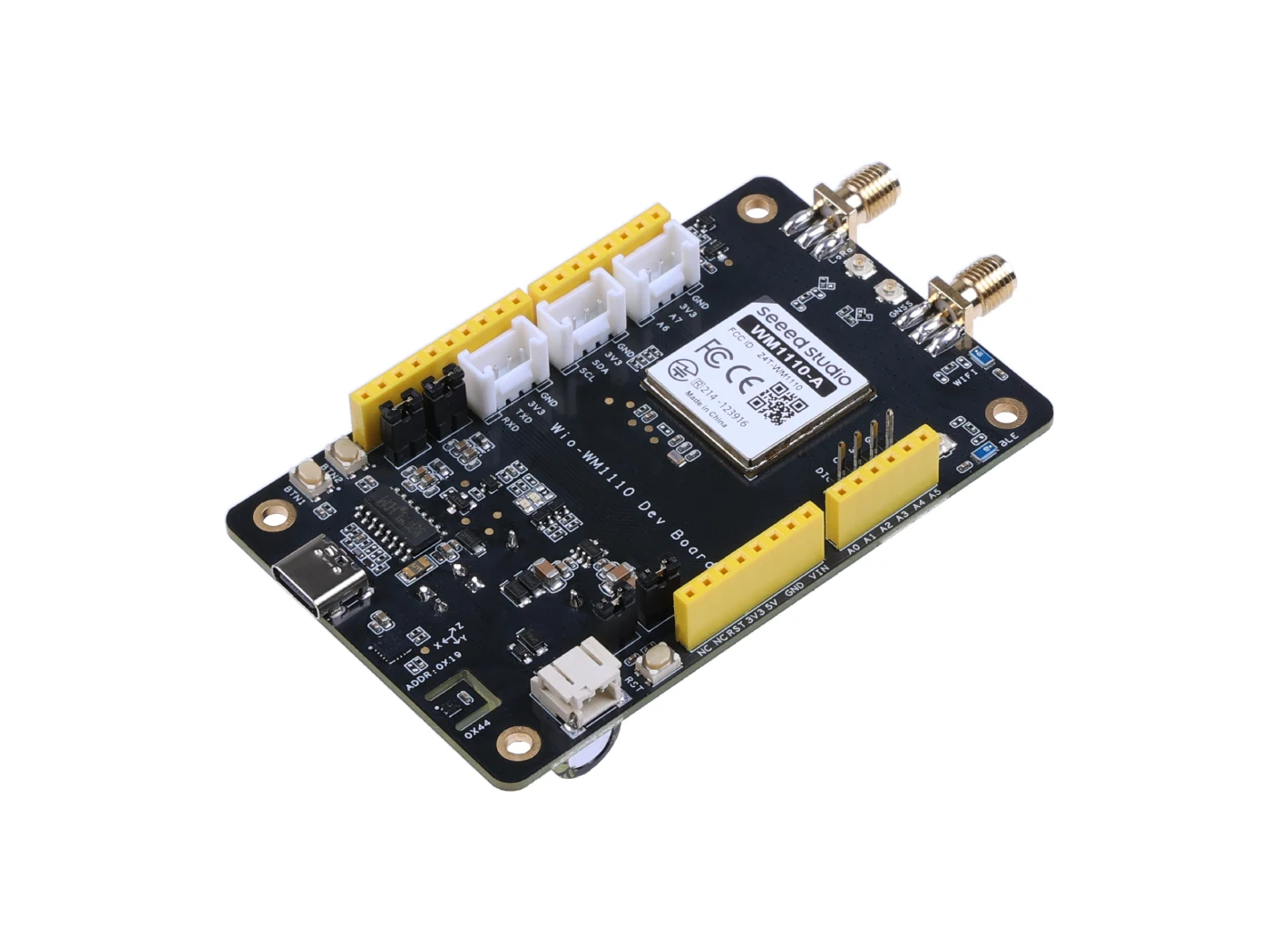

Descripción general del hardware
Pinout
Especificaciones
LoRa® y posicionamiento (Semtech LR1110)
LoRa®WANProtocolo
V1.0.4
Frecuencia
863 ~ 928MHz
Sensibilidad
-125dBm @125K/SF7
-141dBm @125K/SF12
Potencia de salida
20 dBm máximo @LoRa®
Tecnología de posicionamiento
GNSS (GPS, BeiDou), WiFi
Gama
2~10 km (depende de la antena y el entorno)
Bluetooth (nórdico nRF52840)
Bluetooth
Bluetooth 5.3
Flash
1 MB
RAM
256 KB
Protocolo
Bluetooth LE, malla Bluetooth, hilo, Zigbee, 802.15.4, pilas patentadas ANT y 2,4 GHz
Potencia de salida
6 dBm máximo a Bluetooth
Sensores incorporados
Sensor TH (SHT41)
Gama
Precisión
Temperatura
-40~125°C
0.2°C
Humedad
0~100% RH
1,8% RH
Acelerómetro de 3 ejes (LIS3DHTR)
Gama
±2g, 4g, 8g, 16g
Ancho de banda
0,5 Hz ~ 625 Hz
Sensibilidad (LSB/g)
1000 (±2g) ~ 83 (±16g)
General
Voltaje - suministro
3,3 V (USB 2.0 tipo C)
Panel solar (opcional)
0,5 W/100 mA
La fuente de alimentación cargará el ultracondensador.

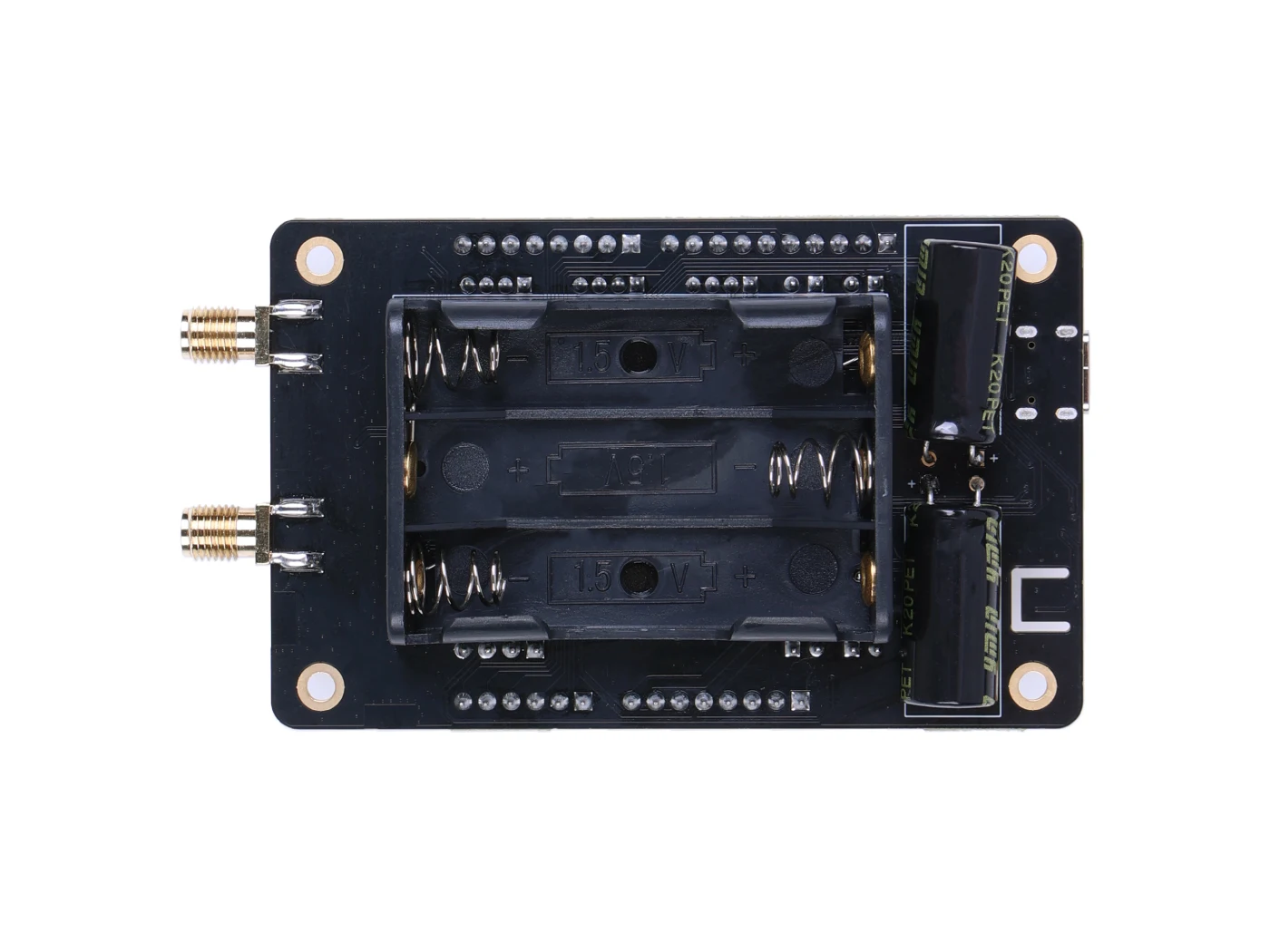

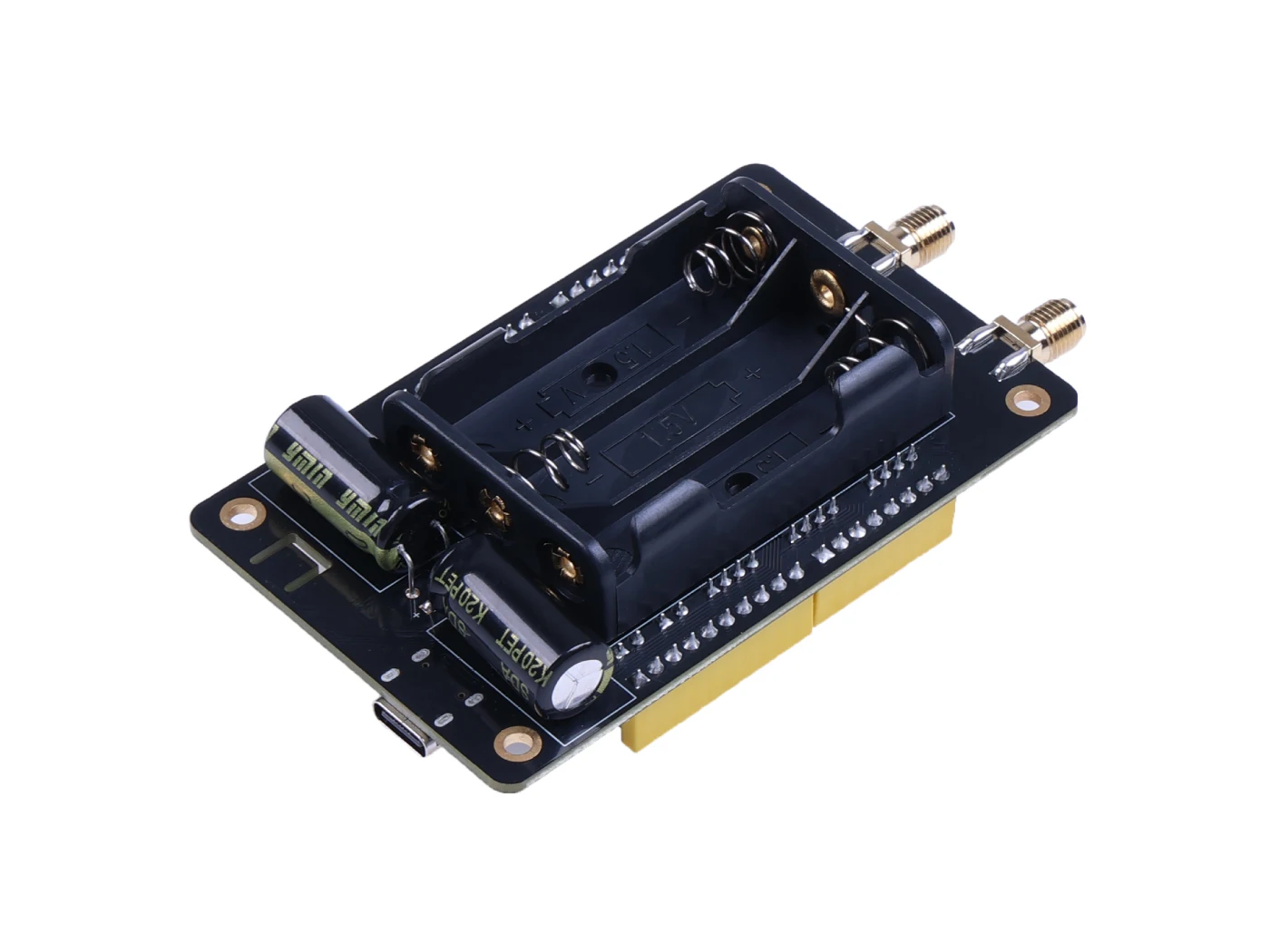

Batería (opcional)
AAAbatería x3
4,5 V, cada batería es de 1,5 V
Interfaz
RFIO
Antena Bluetooth x1
Antena WiFi x1
Antena GNSSConector1
Antena LoRaConector1
NFCAntena IPEX x1
USB tipo C
1
BosqueInterfaz
GPIO (A6/A7)1
I2C1
UART1
GPIO
Conectores compatibles con Arduino
Botón
BTN1
Botón configurable
BTN2
Botón configurable
RST
Restablecer

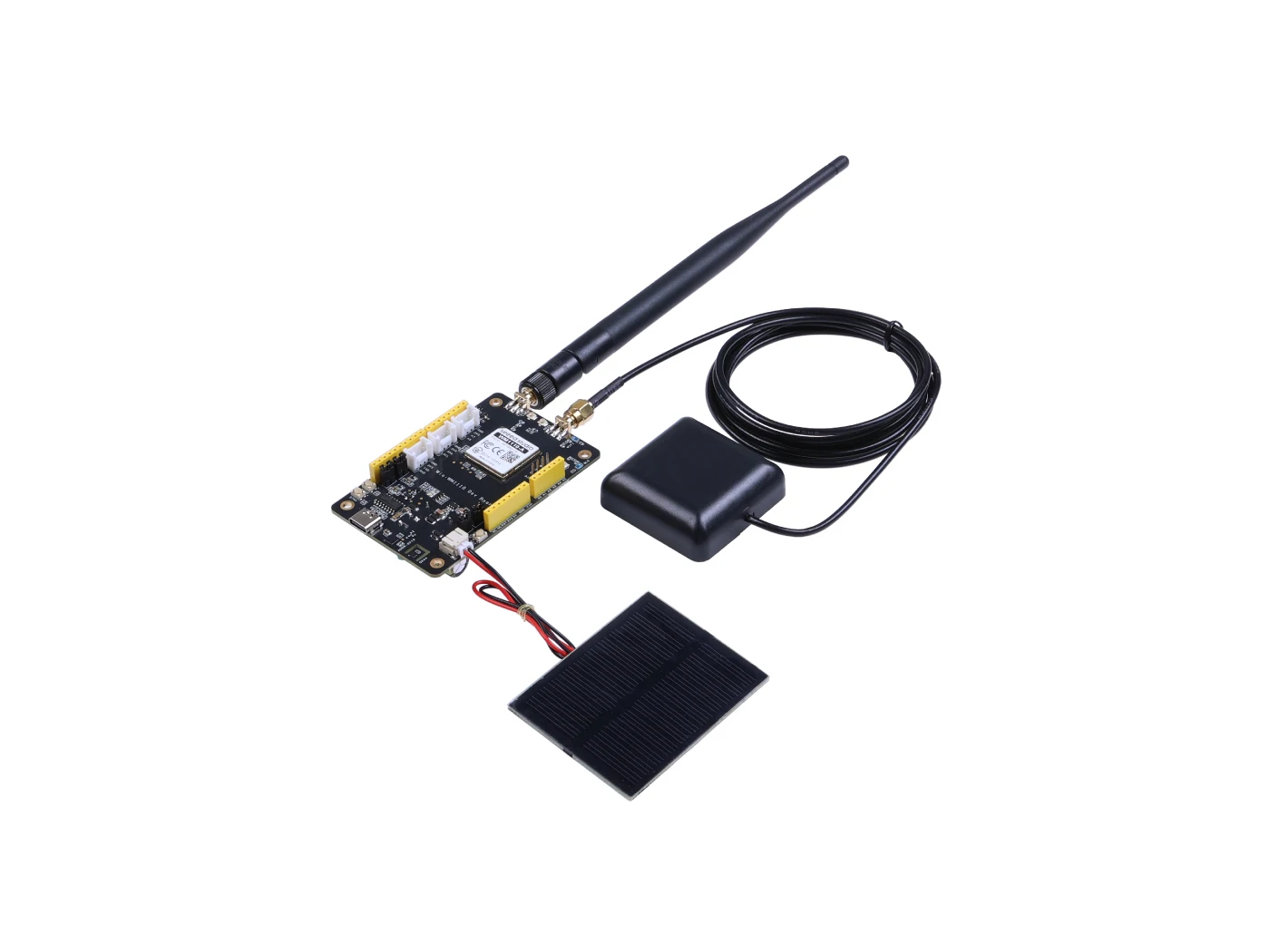

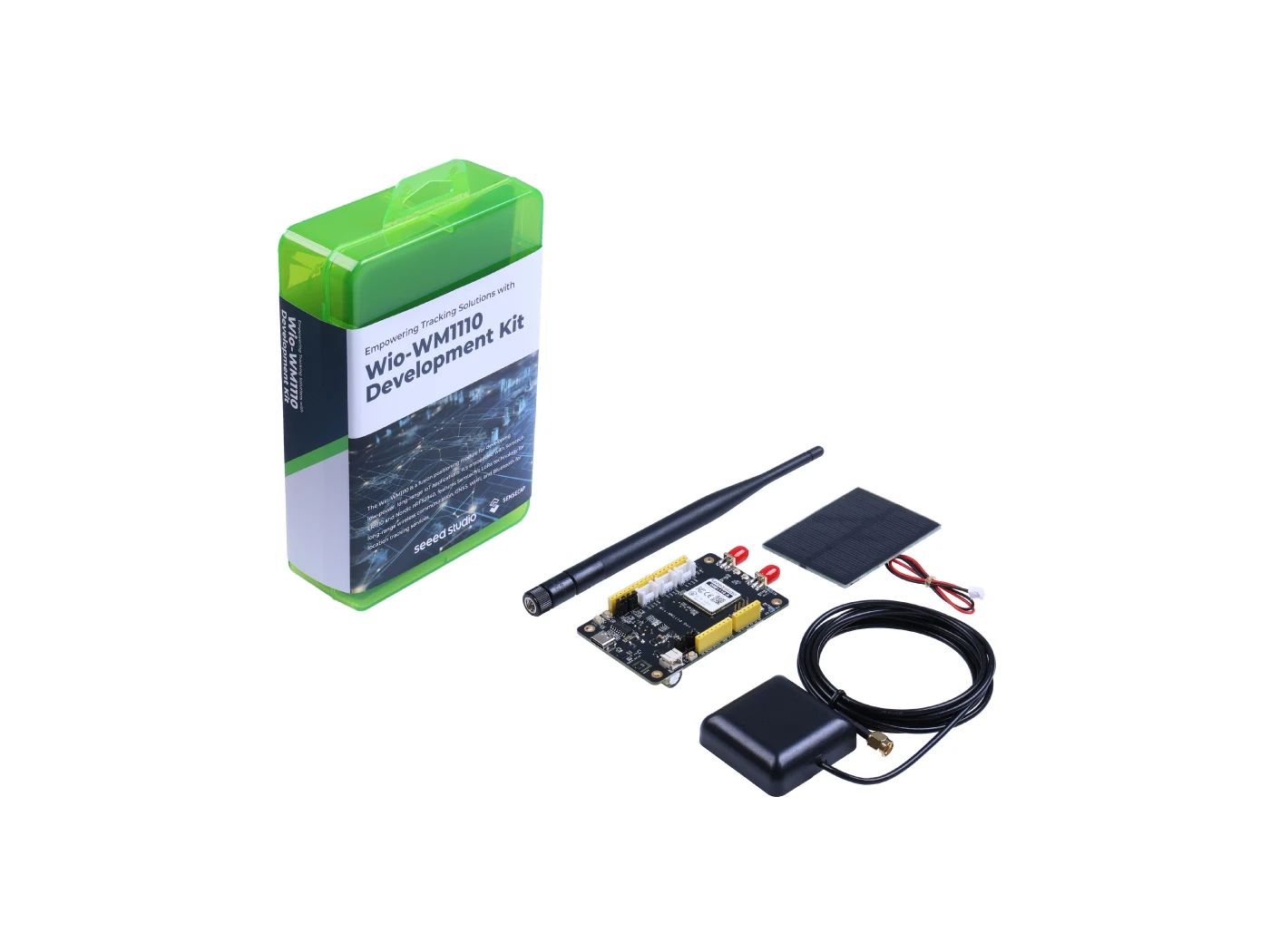

Lista de piezas
Placa de dispositivo Wio-WM1110
1
Antena LoRa (868~915MHz)
1
Antena GPS
1
Panel solar (55*70mm/0,5W)
1
