Descripción

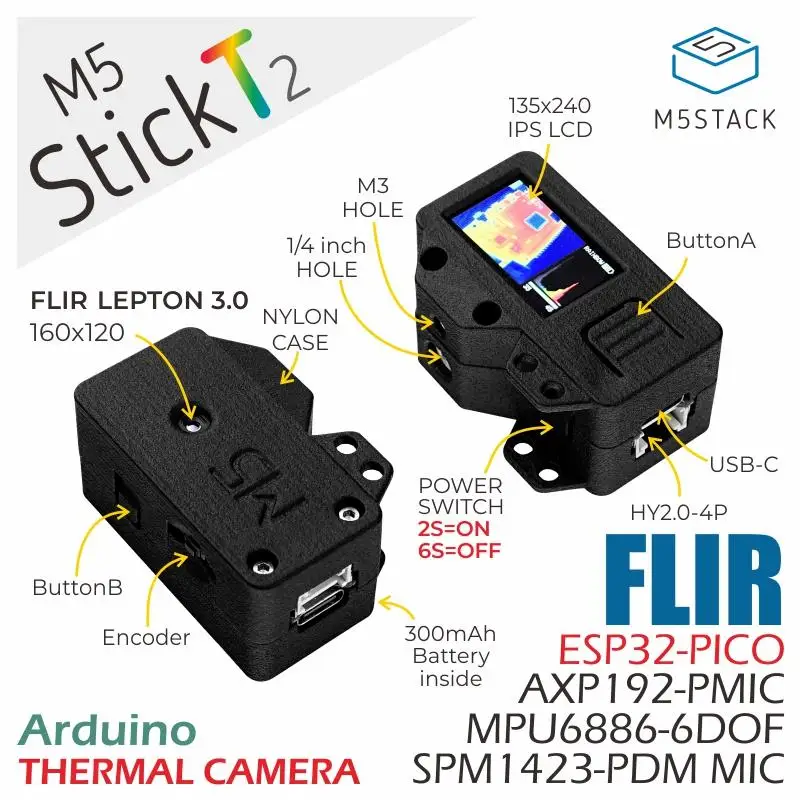

M5StickT2 es una cámara de imagen térmica infrarroja exquisita y compacta. Adopta el último núcleo de cámara infrarroja de onda larga (LWIR) FLIR Lepton 3,0 con una resolución efectiva de 160*120 para una imagen clara y estable. Como es un sensor infrarrojo sin contacto de área grande, es una buena solución para la Medición de temperatura. Su chip de control principal es el ESP32 de Espressif, que tiene soporte incorporado para conexiones Wi-Fi y velocidades de cálculo de hasta 240Mhz. Esto proporciona una garantía favorable para la salida de imagen con un FPS que alcanza 7 y superior. La pantalla es de 1,14 pulgadas y tiene una resolución de 135*240. El dispositivo viene con una amplia variedad de recursos de hardware: una unidad de medición inercial integrada de 6 ejes, un micrófono digital y un chip de administración de energía y una batería incorporada de 300mAh, todo integrado en el dispositivo. En términos de operación interactiva, se proporcionan dos botones programables y un codificador giratorio. Con el fin de facilitar a los usuarios conectar más periféricos, se proporciona una interfaz HY2.0 de 4 pines con soporte I2C en la parte inferior. El cuerpo está impreso en 3D con filamento de nailon negro de alta calidad. Además, un orificio de tornillo M3 y un orificio de tornillo de 1/4 "se proporcionan en la parte inferior para un fácil montaje.
Funcionamiento del interruptor de alimentación:
* Encendido: Mantenga presionado el botón de encendido durante 2 segundos
* Apagado: presione brevemente el botón de encendido durante 6 segundos
Uso

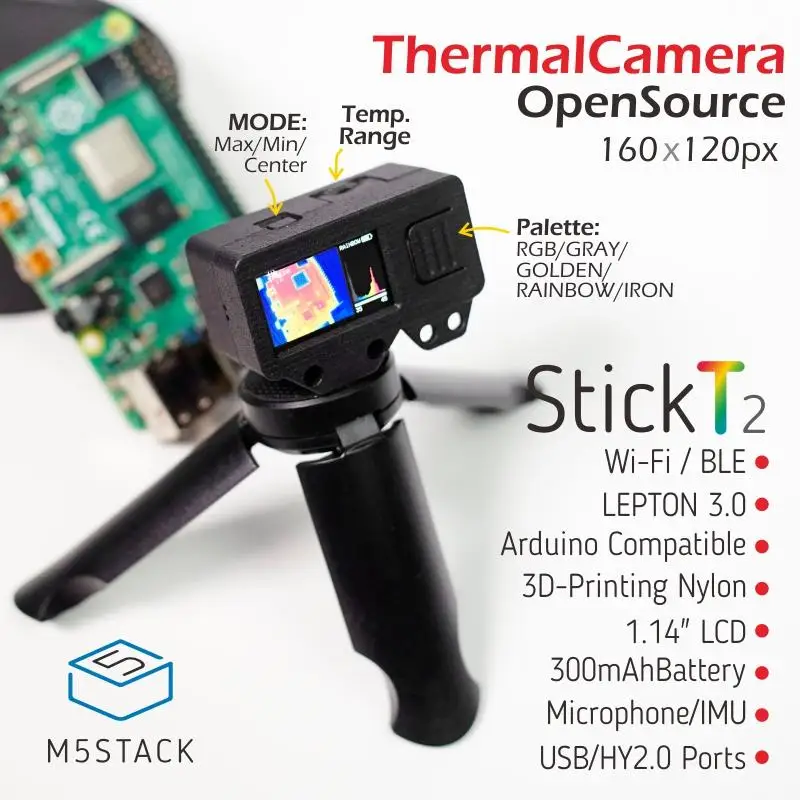

Presione el botón de reinicio para encender. La pantalla de visualización predeterminada es el modo de visualización RGB. El lado izquierdo es la imagen de la temperatura, la parte superior derecha es la pantalla de alimentación y la parte inferior derecha es el histograma y el rango de temperatura. El Rango de temperatura se ajusta automáticamente con la temperatura objetivo. La Diana predeterminada rastrea automáticamente la temperatura máxima. Presione el botón en el lado derecho del fuselaje (botón B) para cambiar el modo de seguimiento (valor mínimo/central/máximo), presione el botón A en la parte frontal del fuselaje para cambiar el modo de visualización de la imagen (GRIS/DORADO/ARCO IRIS/NEGRO DE HIERRO/RGB). El codificador de marcación controla la sensibilidad de la pantalla (ajusta la temperatura de la pantalla y la gama de colores) y mantén presionado el botón de Reinicio durante 6 segundos para apagarse.
Características del producto
ESP32-based
Material de la Caja: impresión 3D de nailon
FLIR Lepton 3,0
IMU de 6 ejes integrado, micrófono
Botones y codificador de Dial
IPS LCD (1,14 pulgadas)
Batería de polímero de litio incorporada

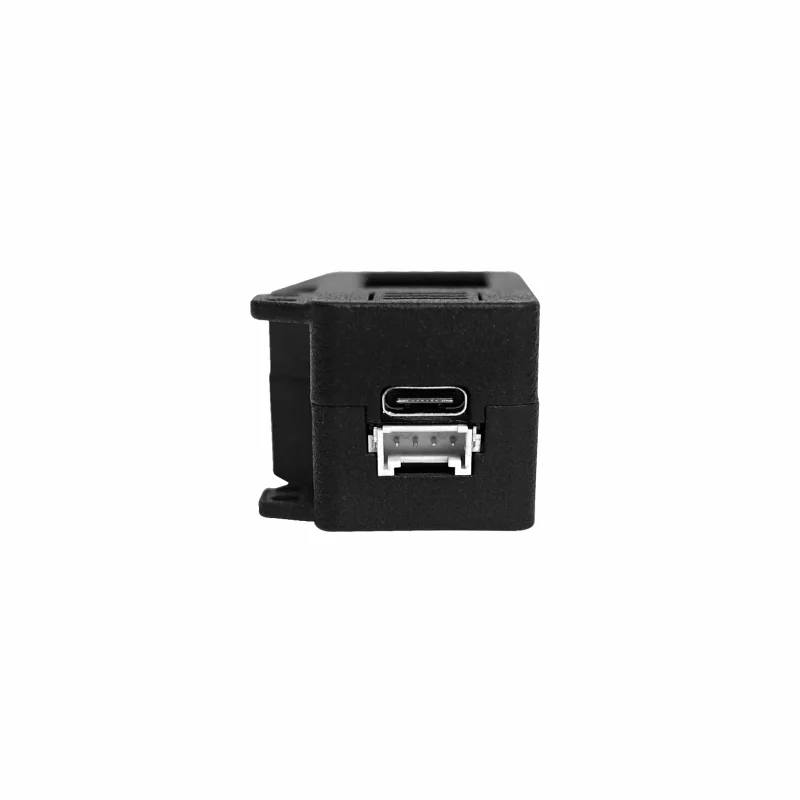

Interfaz GROVE/4P HY2.0
Incluir
1x M5StickT2
1x USB tipo C(20cm)
Aplicaciones
Comprobación de fallos de motor de coche
Prueba de sellado de aislamiento de deshumidificación de edificios
Grieta refractaria de pared interior de horno industrial
Observación de animales al aire libre por la noche
