Kit básico Atmel-ICE, viene con adaptador y cables adicionales

DESCRIPCIÓN

Kit Basic Atmel-ICE, potente herramienta de desarrollo para depuración y programación de microcontroladores Atmel SAM y AVR, viene con adaptador y cables adicionales

Descripción general

Atmel-ICE es una poderosa herramienta de desarrollo para depurar y programar Atmel ARM® Cortex®-M basado en Atmel SAM y AVR® microcontroladores con capacidad de depuración en chip.

Características clave

• Admite interfaces JTAG, SWD, PDI, TPI, aWire, SPI y debugWIRE

• Depuración de nivel completo en Atmel Studio

• Admite todos los puntos de interrupción de hardware integrados en el microcontrolador de destino (el número depende del módulo OCD del objetivo)

• Hasta 128 puntos de interrupción de software

• Operación de objetivos de 1,62 a 5,5 V

• Alimentado por USB

• Proporciona clavija del conector de depuración ARM Cortex (10 pines) y clavija del conector AVR JTAG

Software compatible

• Es perfectamente compatible con Atmel Studio 6.2 o versiones superiores

• Compatible directamente con ICC8AVR o versión superior

• Admite la programación de archivos HEX generados por ICCAVR, CVAVR, IAR, etc.

Dispositivos compatibles

• Programación y depuración en chip de todas las MCU Atmel AVR de 32 bits en interfaces JTAG y aWire

• Programación y depuración en chip de todos los Atmel AVR XMEGA® dispositivos familiares en interfaces de 2 cables JTAG y PDI

• Programación y depuración JTAG y SPI de todas las MCU Atmel AVR de 8 bits con soporte OCD en interfaces JTAG o debugWIRE

• Programación y depuración de todas las MCU basadas en Atmel SAM ARM Cortex-M en interfaces SWD y JTAG

• Programación de todos Atmel tinyAVR® MCU de 8 bits compatible con la interfaz TPI

Para obtener más detalles, visite UC3, Mega, SAM, Tiny, Xmega

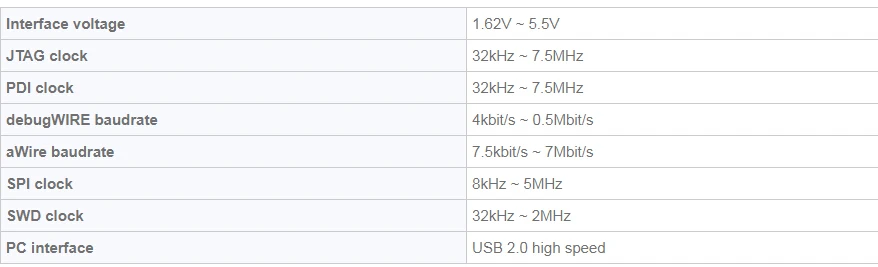

Especificaciones

Interfaces físicas

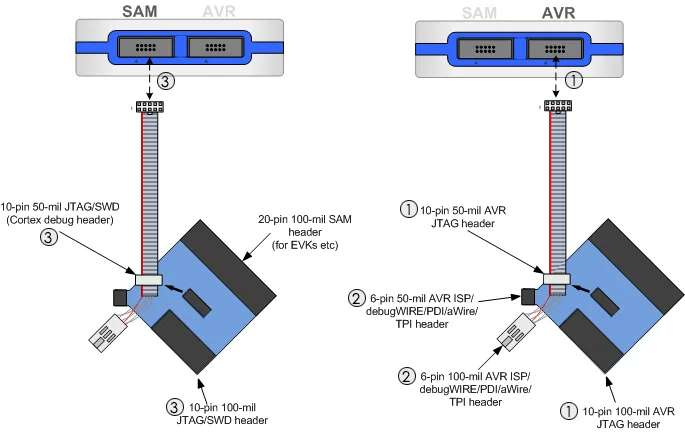

Opciones de conexión Atmel-ICE

Nota :
Al conectar la placa adaptadora a un objetivo, preste atención al Pin 1 (indicado por un punto blanco o una almohadilla de soldadura cuadrada).
La placa adaptadora incluida en Atmel-ICE-B2 es compatible con la oficial del kit completo Atmel-ICE.

Recursos de desarrollo

Wiki :www.waveshare.com/wiki/Atmel-ICE

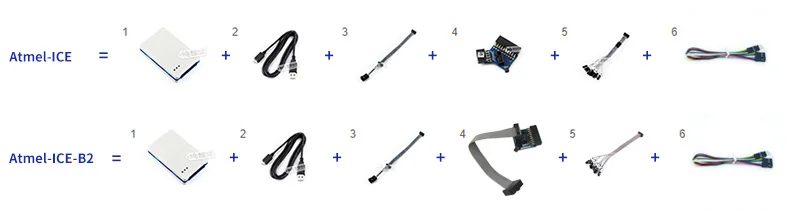

Guía de selección

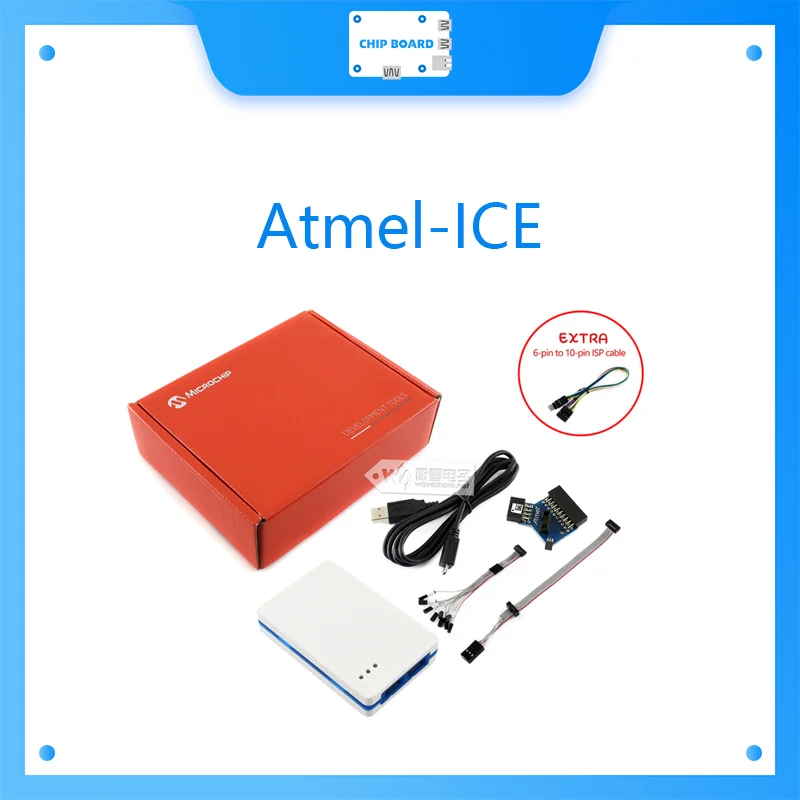

Atmel-ICE: incluye todo lo que hay en el kit completo oficial de Atmel-ICE y un cable ISP adicional gratuito de 6 a 10 pines.
Atmel-ICE-B2: incluye todo lo que hay en el kit básico oficial Atmel-ICE, y más adaptadores y cables de Waveshare, proporciona las mismas funciones que el kit completo Atmel-ICE a un precio más bajo.

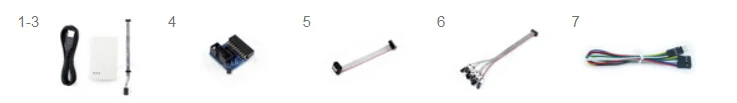

CONTENIDO DEL PAQUETE

Peso:0,178 kg

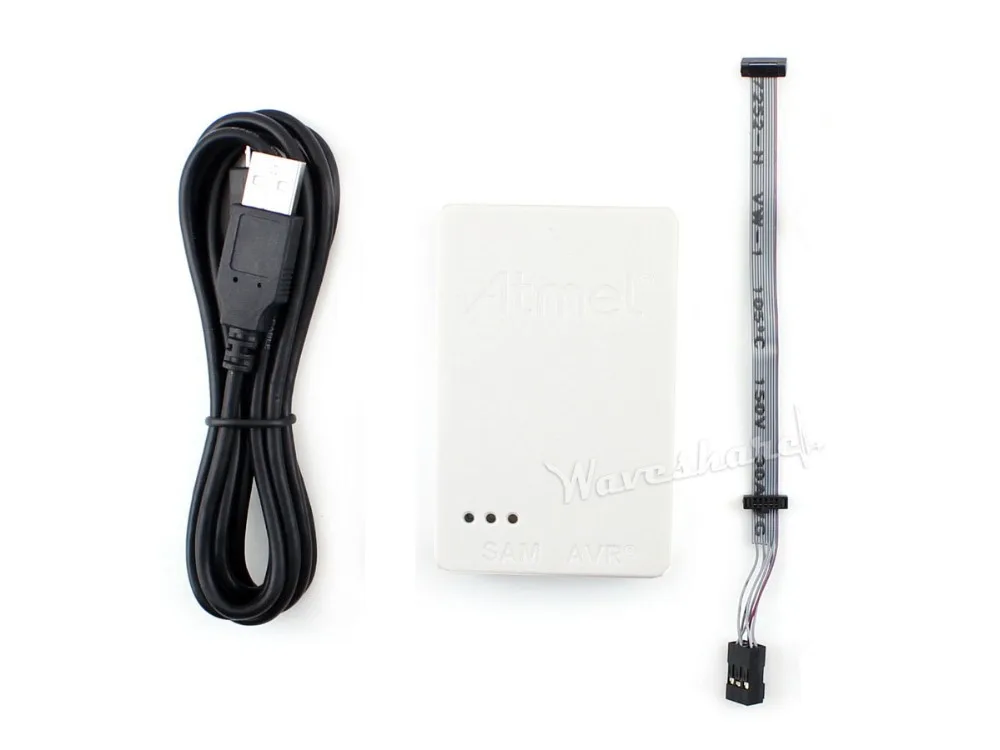

1. Unidad Atmel-ICE x1

2. Cable USB (1,8 m, alta velocidad, micro-B) x1

3. Cable plano IDC con conector de 10 pines y 50 mil y conector de 6 pines de 100 mil x1

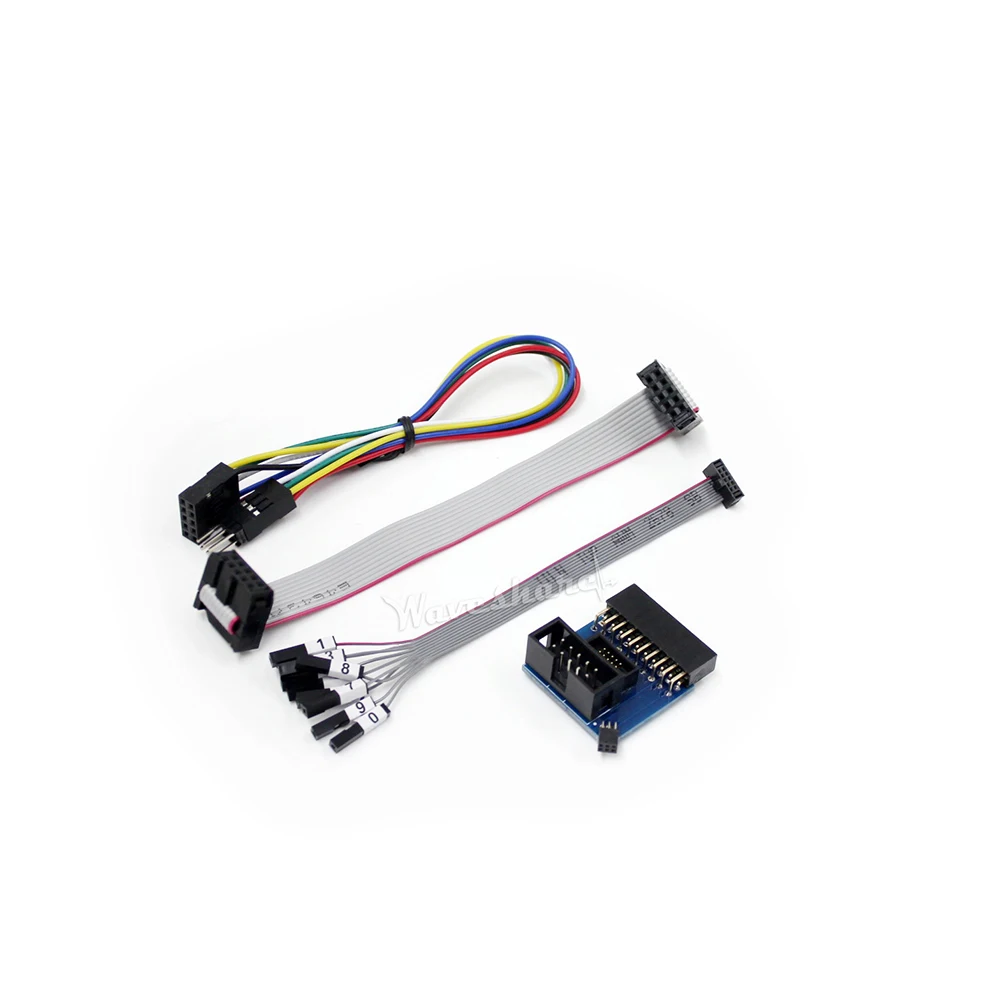

4. Placa adaptadora multifuncional x1

5. Cable plano de 10 pines x1

6. Cable de calamar de 10 pines y 100 mil x1

7. Cable ISP de 6 a 10 pines x1
