Nombre: módulo de fuente de alimentación externa de disco duro DBK8243.
Tamaño: 80x60x13mm.
Voltaje de entrada: 12V.
Voltaje de salida: 12V + 5V.
Características:
1. Soporta hasta 200W de alta potencia y soporta una fuente de alimentación estable para 8 discos duros.
2. Dos modos de fuente de alimentación conmutable, el modo A admite el arranque síncrono con la fuente de alimentación host, realizando el apagado y el apagado, y el modo B admite la fuente de alimentación directa al disco duro.
3. Inicie sincrónicamente la interfaz SATA de bits de línea de señal, compatible con la mayoría de los hosts.
4. Dos interfaces de entrada son opcionales, y la interfaz DC5525 o GPU8pin es opcional.
5. Adecuado para NAS DIY, ordenador industrial, enrutamiento suave, PC ordinario con conexión de alimentación.
Nota:
1. Este enlace no incluye un adaptador de corriente. Debe comprarlo usted mismo.
Dos. Comprueba la potencia de tu disco duro y selecciona la fuente de alimentación adecuada.
El cable 3,5 P-sata es un cable de interfaz personalizado, línea de módulo muy fría, no use otros cables, para no quemar el módulo y el disco duro. Se recomienda que compre nuestro cable de disco duro equipado.

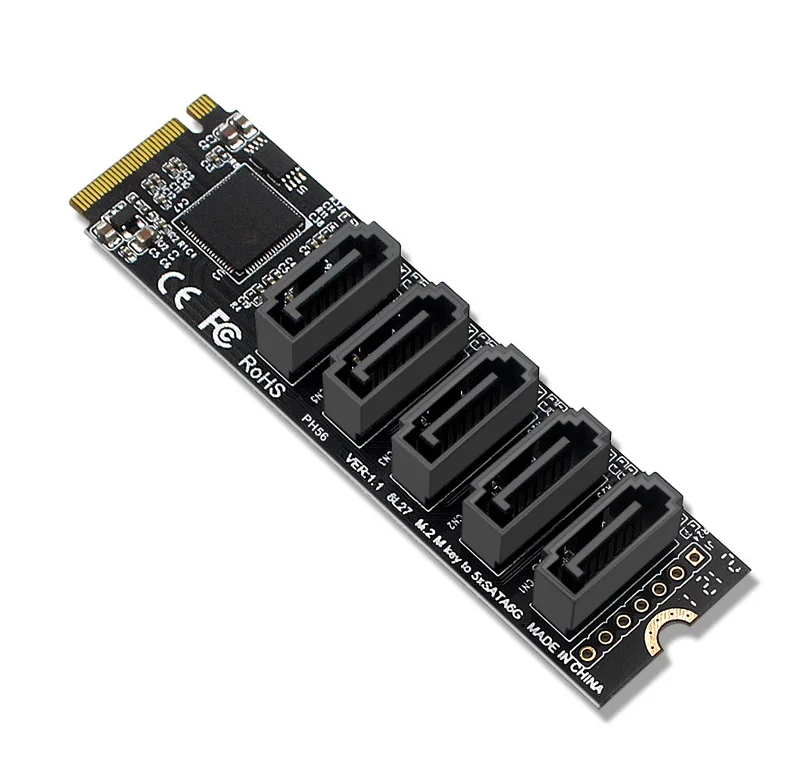

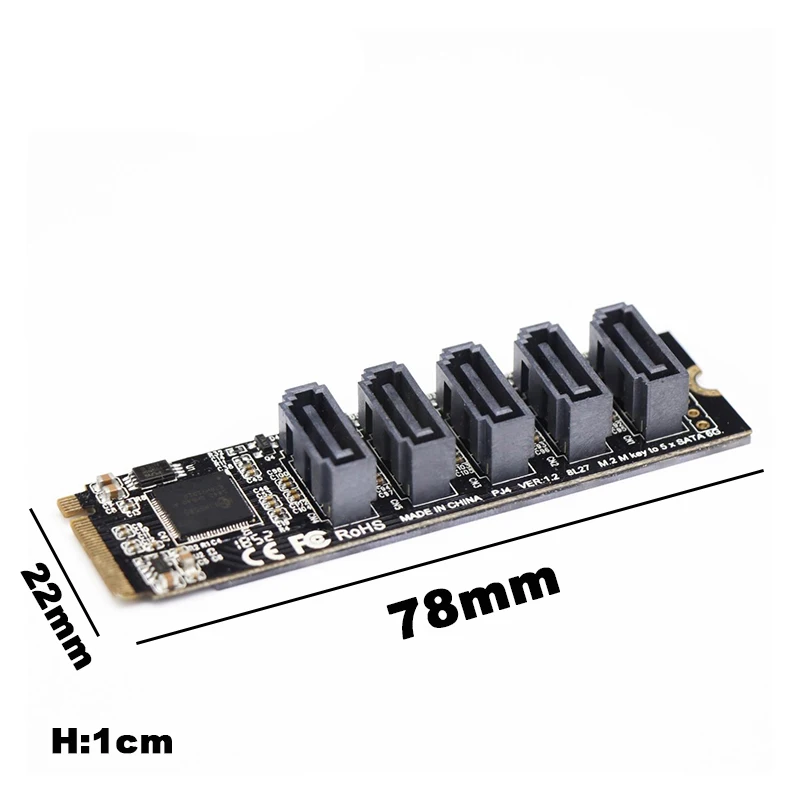

Tarjeta de expansión M.2 Key M SATA3.0, que utiliza la última solución de chip JMB585, transmisión de alta velocidad y rendimiento estable, se compromete a cumplir con

La tarjeta de expansión M.2 Key M SATA3.0 implementa el ancho de banda de línea PCI Express Gen 3x2 y tiene un requisito de espacio de datos masivo para los usuarios

Cinco puertos SATA que se extienden desde el host del PC a la ranura M.2 Key M, cada uno con una velocidad de transmisión de hasta 6Gbps. Puede ser ampliamente utilizado en

Ordenadores personales y otros dispositivos de almacenamiento de Big Data.

Especificaciones del producto

Conjunto de chips: JMB585

Protocolo de transmisión: PCIe X2

Interfaz de medios: 5 x SATA 3,0

Velocidad de transmisión: 6 Gbps

Funciones de gestión: detección de enchufe SATA, modo de ahorro de energía SATA Link (parcial e hibernación)

Sistema operativo: Linux, Win 7/Win 8/Win 8,1/Win 10, 32 y 64 bits

Características funcionales

-Cumple con los estándares M.2 Key M

-Protocolo de transporte: PCIe x2, compatible con hasta dos canales de PCI Express

-Cumple con la revisión de la especificación básica PCI Express 3.1a

-Admite el modo de ahorro de energía de la capa de enlace PCI Express

-Soporta multiplicadores de puertos basados en comandos y FIS

-Cumple con la revisión de especificaciones SATA 3,2

-Admite modo AHCI e interfaz de programación IDE

-Soporte para cola de comandos nativos (NCQ)

-Admite el modo de ahorro de energía SATA Link (parcial e hibernación)

-Soporte para la función de detección de enchufe SATA

-Soporte para control de potencia de accionamiento y rotación escalonada

-Soporta estado de administración de energía SATA parcial/de sueño

-Plug and Play, no se requiere instalación o configuración de software adicional

Embalaje:

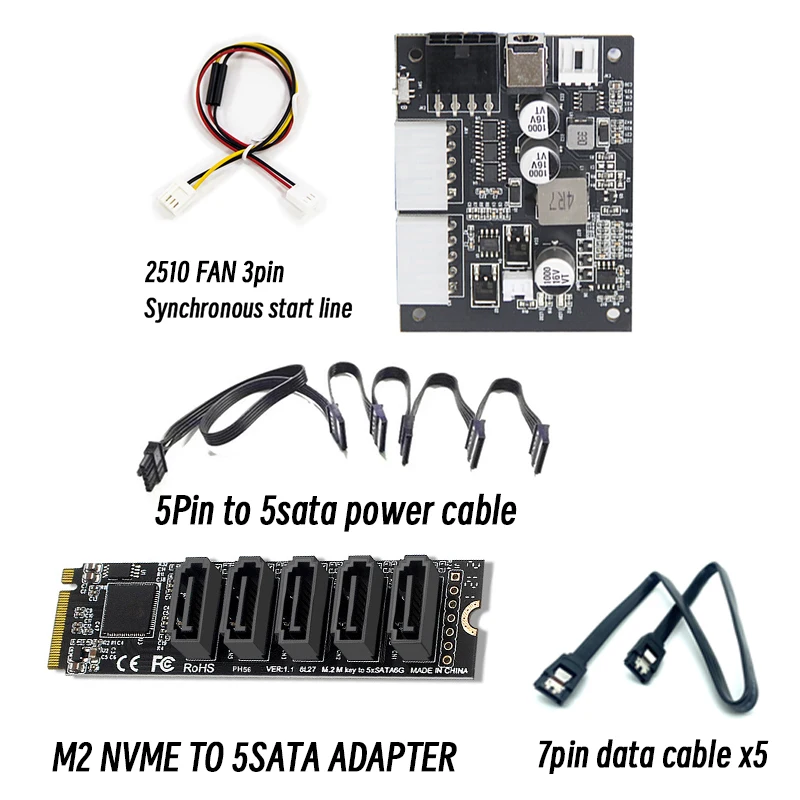

A:1x Placa de alimentación DBK 8234 (línea de señal Fan 3P) con línea PSU de 5SATA + 1 tarjeta de expansión M.2 Key M SATA3.0 + línea de datos SATA de 5x7 pines

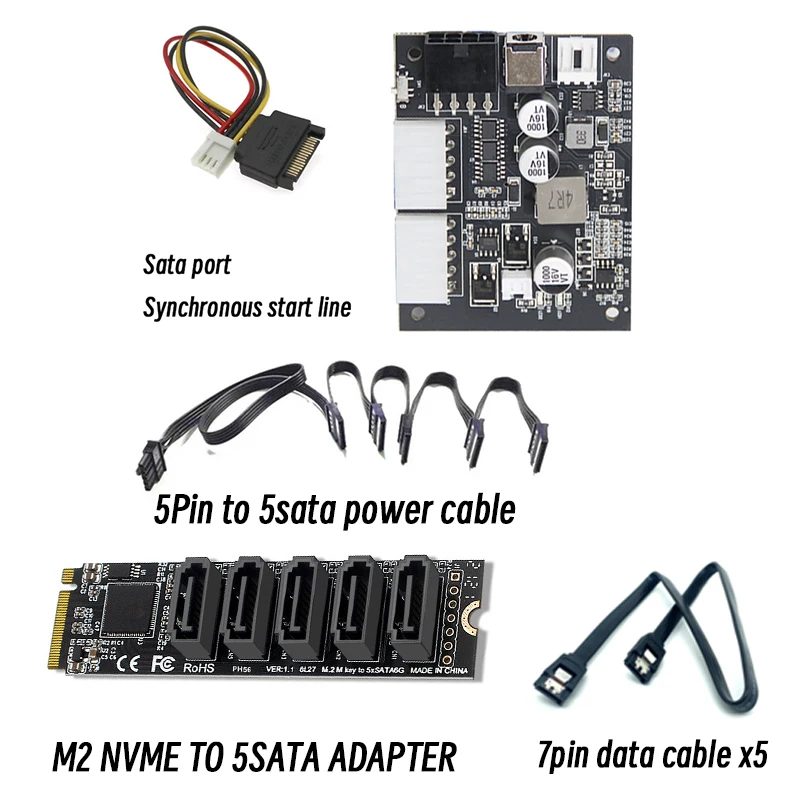

B:1 Placa de alimentación DBK 8234 (línea de señal SATA) con 5 líneas PSU SATA + 1 tarjeta de expansión M.2 Key M SATA3.0 + línea de datos SATA de 5x7 pines

C:1x Placa de alimentación DBK 8234 (línea de señal IDE) con 5 líneas PSU SATA + 1 tarjeta de expansión M.2 Key M SATA3.0 + línea de datos SATA de 5x7 pines
