Puede descargar el software y la guía del usuario:http://www.qdkingst.com/en

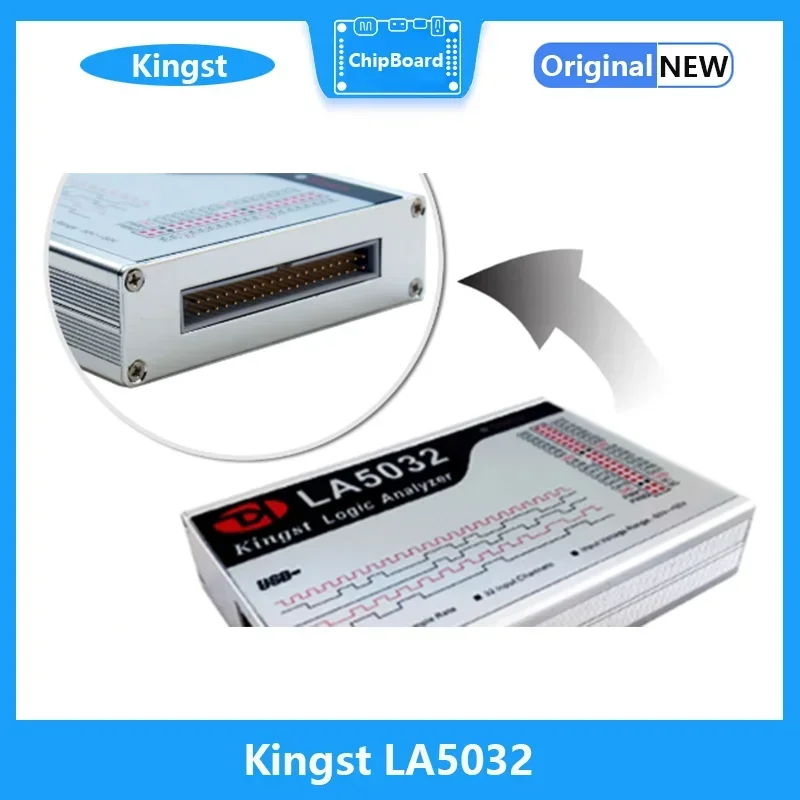

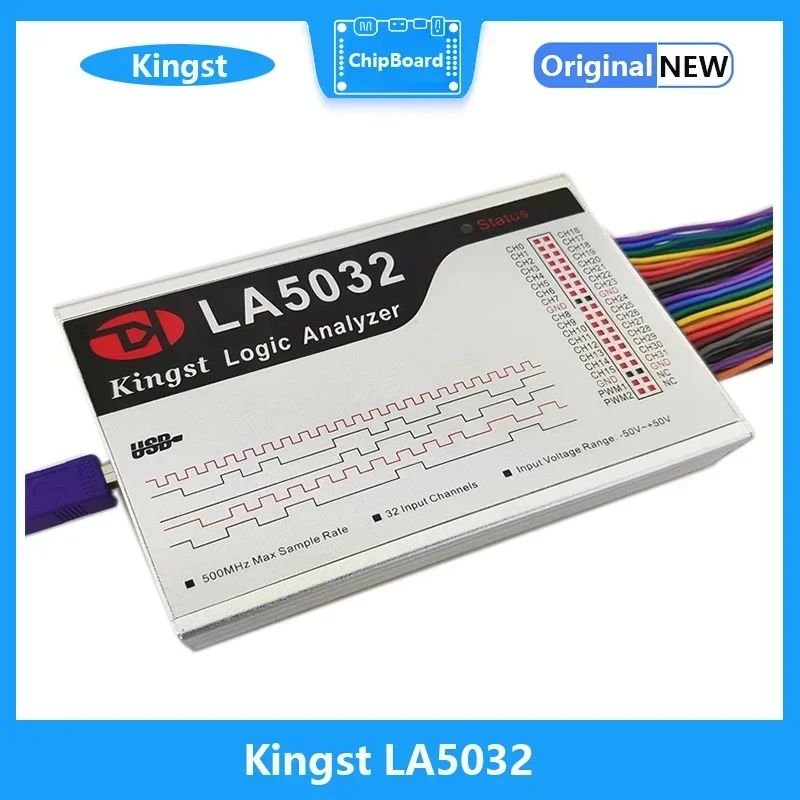

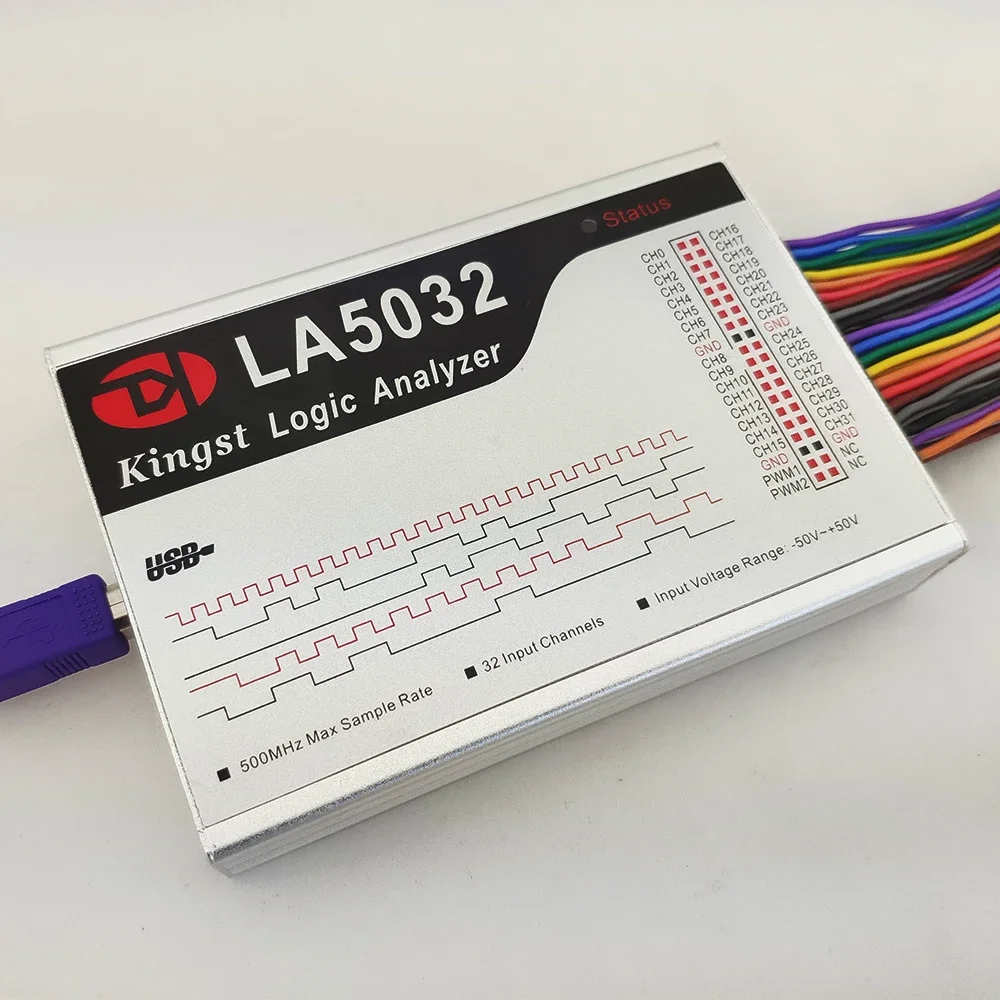

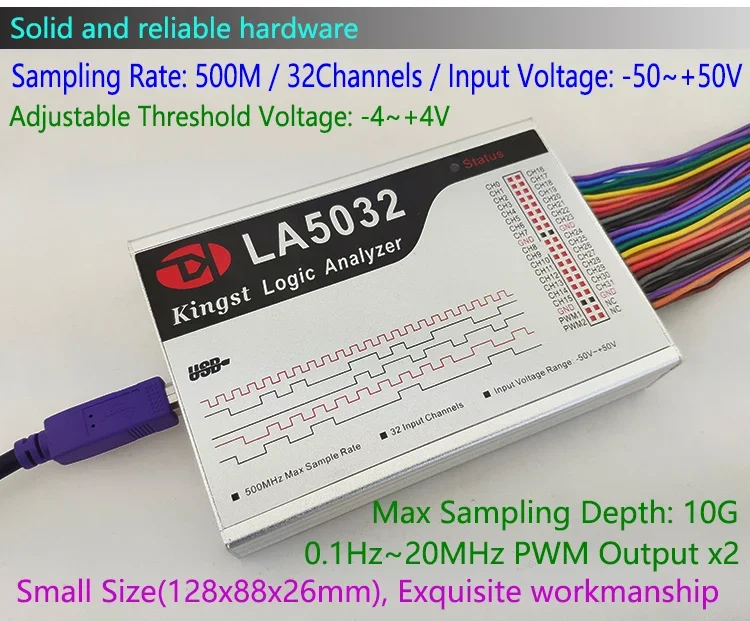

LA5032 es un analizador lógico de alto rendimiento con 32 canales y una frecuencia de muestreo de 500 M.Está compuesto por dos partes: software en personal informático y equipo de hardware.Tiene las ventajas de una alta frecuencia de muestreo, una gran profundidad de muestreo, fácil de usar, etc.

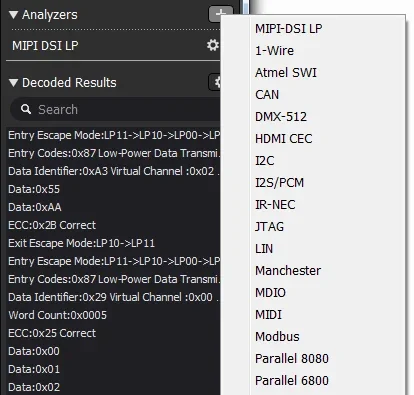

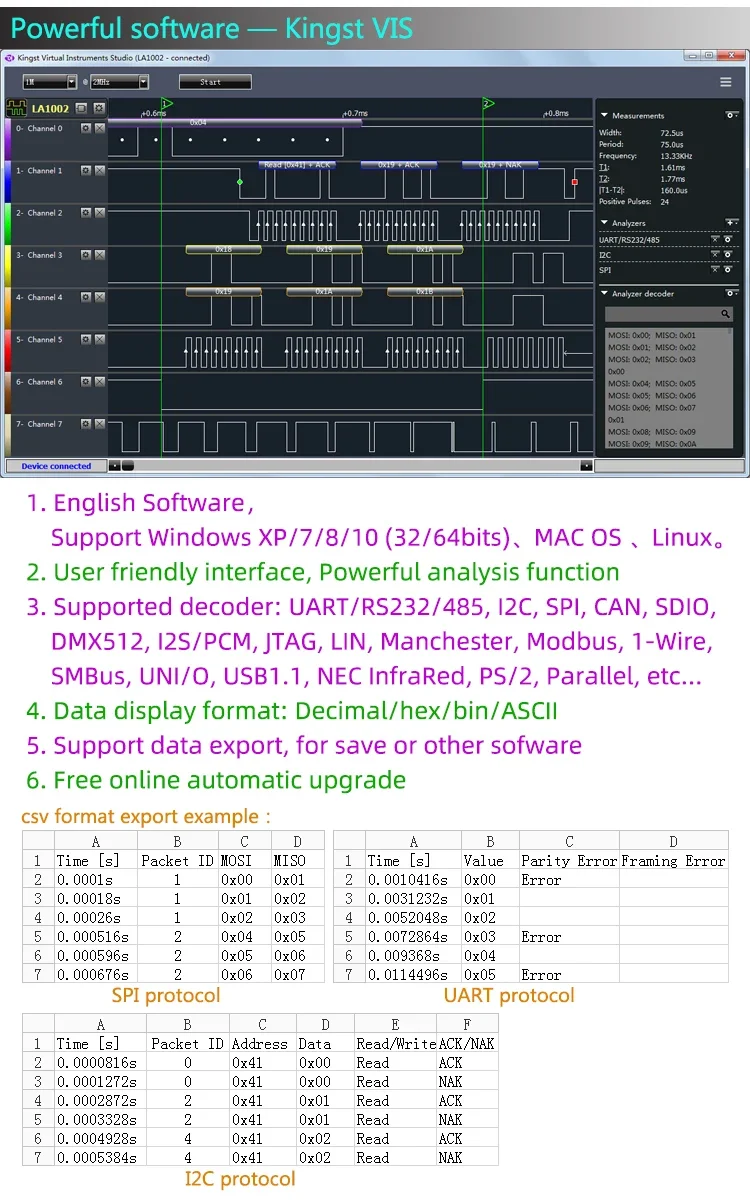

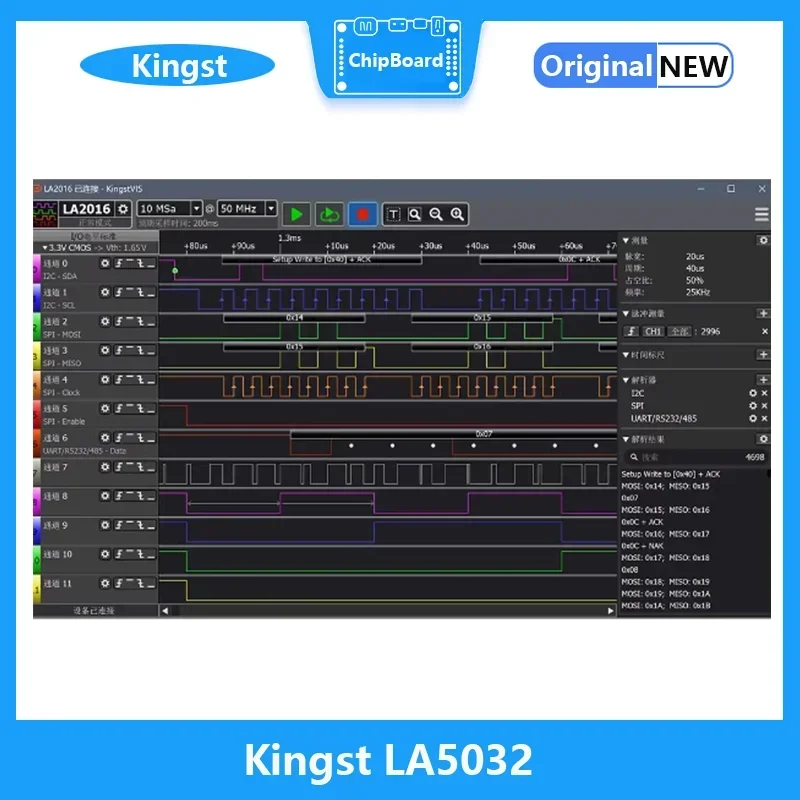

LA5032 puede muestrear 32 señales digitales al mismo tiempo.Luego, los datos muestrados se pueden mostrar, analizar, exportar y guardar en la computadora.El software también puede decodificar los datos si se ajusta al protocolo estándar del software compatible.Luego, los datos decodificados se pueden mostrar, exportar y guardar.

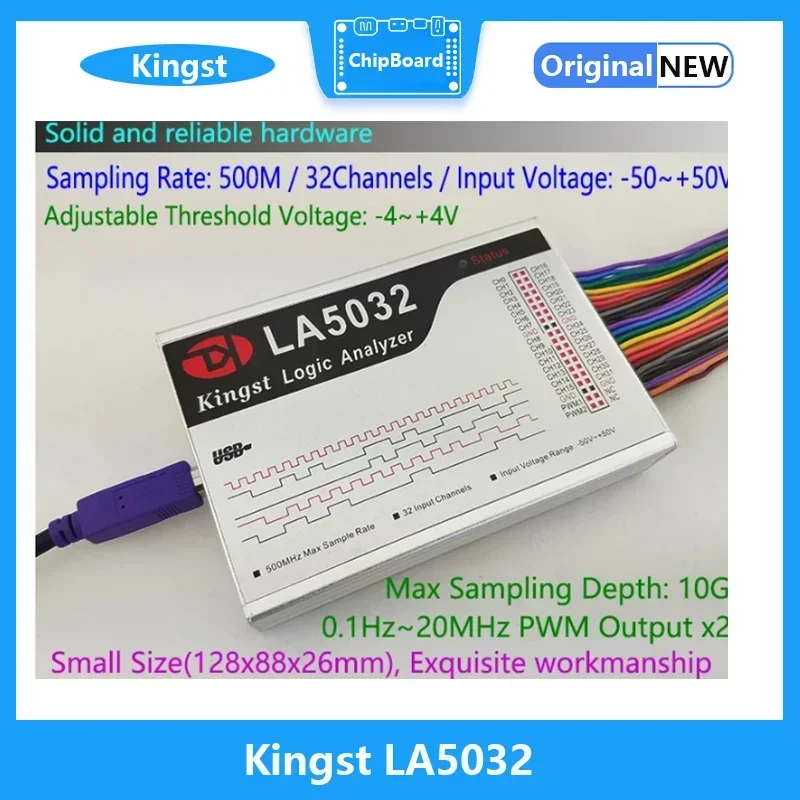

Características:Portátil y ligeroFrecuencia de muestreo de 500 M en canales completosGran profundidad de muestreo y compresión de soporte.El generador PWM incorporadoInterfaz USB2.0/.0 compatiblePotente software y fácil de usar.Admite actualización en línea automáticamenteEspecificación:Número de canales de entrada: 32Tasa de muestreo máxima: 500MAncho de banda de medición: 80MSe puede capturar un ancho de pulso mínimo: 6,25 nsTamaño de la memoria del hardware: 4GbitProfundidad de muestreo de hardware: 100 M/canalProfundidad máxima comprimida: 10G/canalRango de voltaje de entrada: -50V ~ +50VImpedancia de entrada: 220KΩ, 12pFVoltaje de umbral ajustable: -4 V ~ +4 V, paso: 0,01 VNúmero de canales PWM: 2Rango de frecuencia PWM: 0,1 ~ 20 MHzPaso de ajuste de frecuencia PWM: 10 nsPaso de ajuste del ancho del pulso PWM: 5 nsVoltaje de salida PWM: +3,3 VImpedancia de salida PWM: 50ΩCorriente de espera: 400 mACorriente operativa máxima: 480 mASistema operativo compatible: Windows XP, Vista, Windows 7/8/10 (32 bits/64 bits) Protocolos estándar compatibles: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Paralelo, etc...

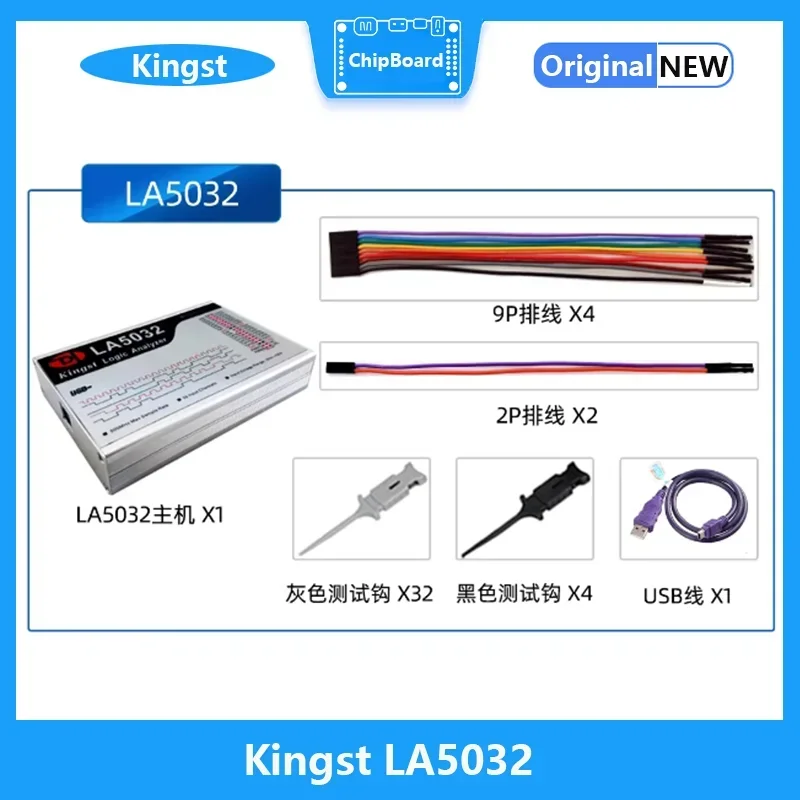

Lista de envío:
1, analizador lógico LA5032 x1
Juego de cables de prueba 2,9P x4
Juego de cables de prueba 3.2P x2
4, cable USB 2.0 x1
5,CD-ROMA x1
6, clip de gancho de prueba x32
