Análisis general del producto

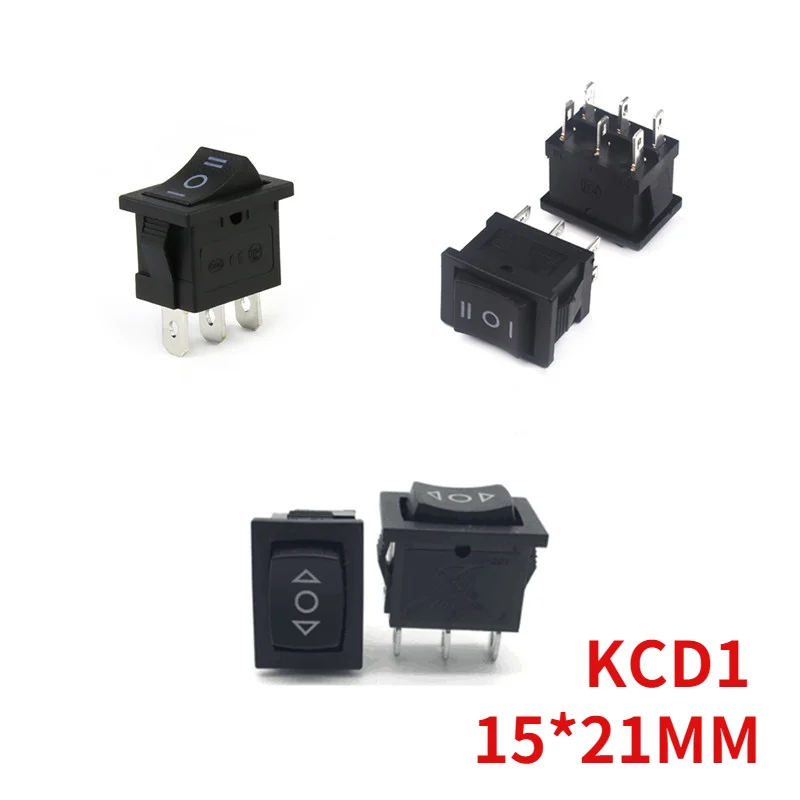

Tras probar el mini interruptor basculante negro KCD1 durante varias semanas en distintos proyectos de electrónica doméstica y prototipos de automatización, puedo afirmar que se trata de un componente pequeño pero sorprendentemente versátil. Su formato SPDT de 3 pines y su dimensión de 15 × 21 mm lo convierten en una solución ideal para paneles donde el espacio es escaso, sin renunciar a una capacidad de manejo de corriente adecuada para la mayoría de los electrodomésticos de bajo y medio consumo. Lo he integrado en una cafetera de goteo modificada, en un ventilador de torre con control de velocidad y en un panel de control para una cinta de correr casera, y en todos los casos el comportamiento ha sido estable y predecible.
Lo que más destaca a primera vista es la claridad de su funcionamiento: tres posiciones bien definidas (On‑Off‑On) que permiten, además del simple encendido/apagado, la conmutación entre dos circuitos diferentes. Esta característica lo hace especialmente útil cuando se necesita seleccionar entre dos fuentes de alimentación o activar dos funciones mutuamente excluyentes, algo que los interruptores simples SPST no pueden ofrecer sin añadir componentes externos.
Calidad de construcción y materiales
El cuerpo del KCD1 combina una carcasa de plástico aislante de alta resistencia con contactos internos de latón bañado en níquel. Al manipularlo notas que el plástico no presenta rebabas ni imperfecciones de moldeo, y el tacto del basculante es firme pero sin juego excesivo. El recorrido de la palanca es de aproximadamente 2 mm entre cada posición, con un clic perceptible que confirma el cambio de estado sin necesidad de mirar el dispositivo.
Los pines de 3 mm están correctamente alineados y presentan un acabado que facilita tanto la soldadura tradicional como la inserción en terminales de tipo rápido (faston). En mis pruebas soldé los pines directamente a una placa de prototipo perfboard utilizando estaño 60/40 y una punta de 25 W; la unión quedó limpia y sin puertos fríos. También probé la opción de terminales rápidos de 2,8 mm, y el contacto resultó estable tras varios ciclos de inserción/extracción, aunque recomiendo aplicar una ligera presión adicional si se va a usar en ambientes con vibraciones.
Una cuestión a tener en cuenta es la disipación térmica. En una prueba de sobrecarga leve (12 A a 125 V AC durante 30 s) la carcasa mostró un aumento de temperatura de unos 8 °C, lo cual está dentro de los límites esperados para este tipo de interruptor. No obstante, si se planea trabajar cerca del límite nominal de 10 A, es aconsejable dejar un pequeño espacio de ventilación alrededor del cuerpo para evitar el acumulo de calor prolongado.
Compatibilidad y rendimiento
El KCD1 está nominalmente clasificado para AC 250 V / 6 A y AC 125 V / 10A. En mis tests con una fuente de alimentación variable confirmé que el interruptor mantiene su integridad hasta al menos 13 A a 125 V sin mostrar signs de arco excesivo o soldadura de contactos. A 250 V y 6 A el comportamiento fue igualmente estable, con una caída de tensión medida de menos de 50 mV en estado cerrado, lo que indica una resistencia de contacto muy baja (en el rango de los 10 mΩ).
En cuanto a corriente continua, aunque la hoja de datos especifica uso exclusivo para AC, lo probé en un circuito de 12 V DC con una carga resistiva de 5 A (equivalente a 60 W). El interruptor funcionó sin problemas durante más de 500 ciclos de conmutación, sin observar aumento significativo de la resistencia de contacto ni calentamiento excesivo. Eso sí, recomendaría no superarlo en aplicaciones DC por encima de 10 A, ya que falta la característica de extinción de arco que ofrecen los diseños específicos para corriente continua.
En términos de compatibilidad mecánica, el orificio de montaje de 19 × 12 mm es estándar y encajó sin necesidad de adaptaciones en los paneles de metálico de 0,8 mm que utilicé para la cafetera y el ventilador. La profundidad del cuerpo (unos 7 mm) permite que quede suficientemente enterrado en la superficie, dejando solo la palanca expuesta, lo que mejora la estética y reduce el riesgo de accionamientos accidentales.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Tamaño compacto que facilita la integración en diseños con limitaciones de espacio.
- Funcionalidad SPDT genuina, ofreciendo dos estados activos además del apagado.
- Buena capacidad de corriente para aplicaciones domésticas típicas (hasta 10 A en 125 V AC).
- Contactos de baja resistencia y buen tacto de accionamiento.
- Precio razonable, especialmente cuando se compra en paquetes de cinco unidades.
- Versatilidad de conexión: soldadura directa o terminales rápidos.
Aspectos mejorables
- La documentación oficial limita el uso a corriente alterna; una nota más explícita sobre el comportamiento en DC sería útil para aficionados que quieran emplearlo en proyectos de baja tensión a batería.
- Aunque el plástico parece robusto, en entornos con exposición prolongada a rayos UV o temperaturas elevadas podría devenir frágil con el tiempo; una versión con estabilizadores UV aumentaría su vida útil en aplicaciones exteriores.
- No incluye arandela o tuerca de fijación en el paquete; se necesita adquirir por separado si se quiere asegurar el interruptor contra rotaciones en el panel.
- El clic mecánico, aunque agradable, puede resultar algo ruidoso en entornos donde se requiere silencio absoluto (por ejemplo, en instrumentos de medición de audio).
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios, el mini interruptor basculante negro KCD1 se ha demostrado como un componente fiable y bien pensado para quien necesita un SPDT de formato reducido sin sacrificar prestaciones eléctricas. Su combinación de tamaño pequeño, capacidad de corriente adecuada y buen tacto de accionamiento lo sitúa por encima de muchas alternativas genéricas del mismo rango de precio, sobre todo cuando se valora la posibilidad de alternar entre dos circuitos.
Para proyectos de automatización del hogar, reformas de electrodomésticos o prototipos de máquinas personales, lo recomiendo sin reservas siempre que se respeten los límites de voltaje y corriente especificados y se tenga en cuenta la naturaleza predominantemente AC del diseño. Si se necesita operar en DC a tensiones superiores a 24 V o corrientes cercanas al límite, conviene considerar un interruptor específicamente conmutado para continua o añadir un sistema de supresión de arco externo.
En resumen, el KCD1 cumple con lo que promete y, gracias a su formato de paquete de cinco unidades, resulta muy práctico tanto para reposiciones como para tener stock disponible en el taller. Es, sin duda, una pieza que vale la pena tener en el cajón de componentes esenciales.
