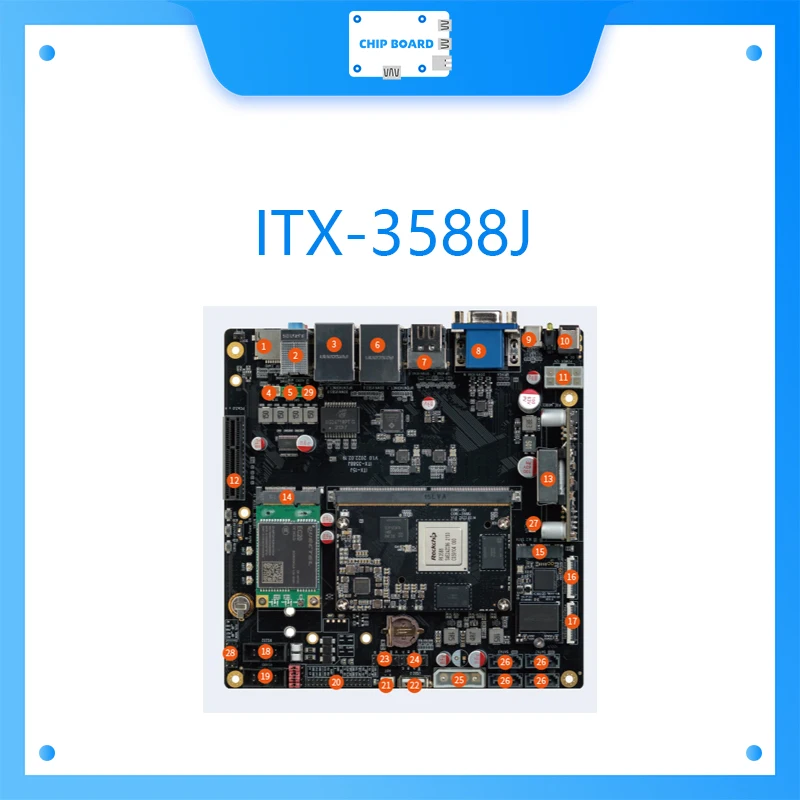

ITX-3588J Rockchip RK3588 8K AI mini-itx, placa base firefly

ITX-3588J

Alimentado por el procesador Rockchip RK3588 de nueva generación de 8 núcleos y 64 bits, el
La placa base se puede configurar con hasta 32GB de RAM. Capaz de 8K
Codificación y decodificación de vídeo, proporciona interfaces abundantes
Compatible con múltiples discos duros, Gigabit Ethernet, WiFi6, 5G/4G
Expansión y una variedad de entrada y salida de vídeo. Es compatible
Diferentes formas de suministro de energía y varios sistemas operativos. Esto
La placa base se puede utilizar en ARM PC, Edge CComputación, servidor en la nube,

S

Especificaciones básicas

SOC

RockChip RK3588

CPU

8 núcleos de 64 bits (4 × 2,4 + 4 × 1/2), proceso de litografía de 8nm, frecuencia de hasta GHz

GPU

GPU ARM de cuatro núcleos, 2, 2 MP4

Compatible con OpenGL ES3.2 / OpenCL 2,2/Vulkan1.1, 450 GFLOPS

NPU

La potencia de cálculo de la NPU es de hasta 6 TOPS, admite operación mixta INT4/INT8/INT16,

Admite la conmutación de marco de TensorFlow / MXNet / PyTorch / Caffe / etc.

ISP

ISP integrado de 48MP con HDR y 3DNR

VPU

Decodificación de vídeo:

8K @ 60fps H.265/VP9/AVS2

8K @ 30fps H.264 AVC/MVC

4K @ 60fps AV1

1080P @ 60fps/-1/1/1/VP8/VP8.

Codificación de vídeo:

Codificación 8K @ 30fps, compatible con H.265 / H.264

* Logra una decodificación de hasta 32 canales 1080P @ 30fps y codificación de 16 canales 1080P @ 30fps

RAM

4GB/8GB/16GB 64bit LPDDR4/LPDDR4x/LPDDR5 (hasta 32GB opcional)

Almacenamiento

16GB/32GB/64GB/128GB eMMC

Almacenamiento
Expansión

1 × M.2 SATA3.0, se puede ampliar con 2242 SSD SATA3.0,

4 × SATA3.0, se puede ampliar con 4 piezas de SSD/HDD SATA3.0

Especificaciones hardware

Inalámbrico

2,4 GHz/5GHz de doble banda WiFi6, Bluetooth 5,0, compatible con expansión 5G/4G LTE

Ethernet

2 GbE (RJ45) , uno admite fuente de alimentación POE, salida máxima 60W

Pantalla

Salida de vídeo:

1 × HDMI2.1 (8K a 60FPS o 4K a 120fps)

1 × HDMI2.0 (4K a 60fps)

2 × (4K @ 60fps)

1 × DP1.4 (8K @ 30fps, multiplexado con USB3.0)

1 × Salida de pantalla VGA

Entrada de vídeo:

1 × 2,3 (4K @ 60fps) , compatible con HDCP

Entrada de 2 × 2 carriles y entrada de 1 × 4 carriles y entrada de 2 × 2 carriles y 1 × 4 carriles.

* Admite salida de vídeo multicanal 8K y entrada de vídeo 4K, salida de hasta cuatro pantallas

Con diferentes pantallas

Audio

Salida de audio:

1 × Salida de altavoz (10W-8Ω clase D)

1 × Salida de teléfono

2 salidas de audio HDMI

1 × salida de audio DP

Entrada de audio:

1 × entrada de línea

1 entrada de micrófono

1 × entrada de audio DP

PCIE

1 × PCIe3.0 (4 carriles), se puede ampliar con dispositivos PCIe3.0 estándar

SATA

1 × interfaz M.2 (SATA3.0) , 4 × interfaz estándar SATA3.0

USB

4 × USB3.0 (límite 1A)

1 × (USB3.0 / DP1.4) (Límite 2A)

4 × USB2.0 (3 de ellos son pines) (Límite 500mA)

Potencia

Varias formas de suministro de energía:

DC12V ~ 24V Entrada de voltaje amplio (DC5.5 × 2,1mm)

Fuente de alimentación del ordenador Entrada de 12V (Interfaz de alimentación ATX estándar-8 pines)

Entrada de alimentación POE de 48V (hasta 60W)

Otra interfaz

1 × RS485 , 1 × RS232, 8 ×GPIO, 4 × I2C, 1 ×SPI, 3 ×ADC, 1 ×Debug,

2 × UART (ya sea-o RS485, RS232) , 1 × Calefacción (12V) ,

1 × ventilador (12V/3P-1,25mm)

SO/software

SO

Android: Android 12,0

Linux: Escritorio Ubuntu, servidor Ubuntu, Debian11, Buildroot, RTLinux, Kylin Linux, UOS

* Admite arranque UEFI

General

Tamaño

17cm × 17cm (Mini-ITX) , adecuado para carcasas de ordenador ITX generales

Disipación de calor

Paso del orificio de instalación del disipador de calor: 45mm

Consumo eléctrico

Inactivo: ≈ 1,35 W (12V/110mA)

Típico: ≈ 4,8 W (12V/400mA)

Máx.: 20W ≈ (12V/1700mA)

Medio ambiente

Temperatura de funcionamiento: -20 ℃-60 ℃,

Temperatura de almacenamiento: -20 ℃-70 ℃,

Humedad de almacenamiento: 10%-80%

Cenarios. smart NVR y otros campos.
