Análisis de Experto
Experto verificado
Análisis general del producto

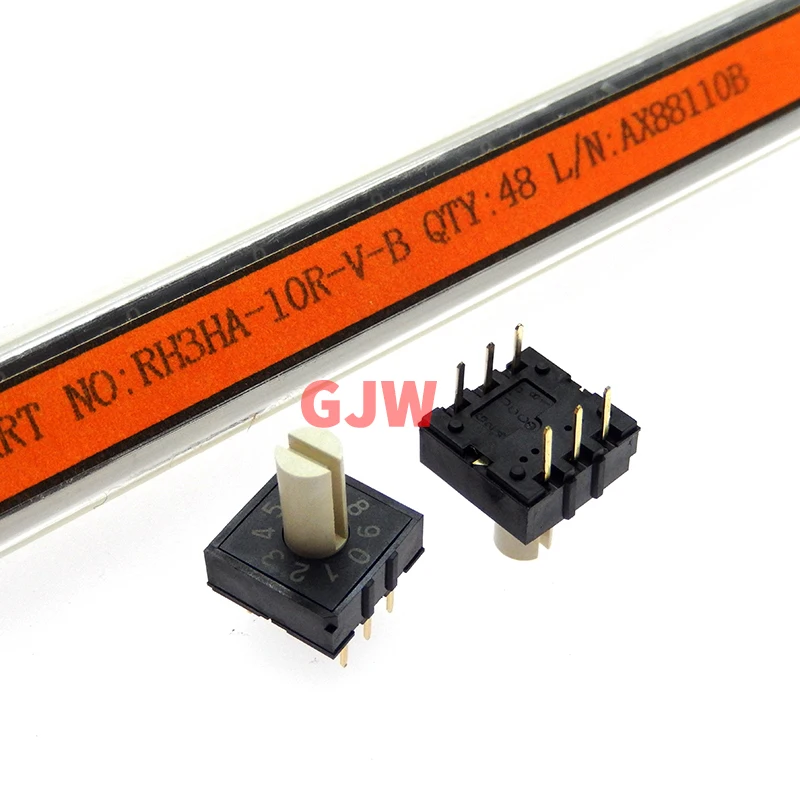

He estado probando este conjunto de interruptores DIP rotativos de 10 bits durante las últimas semanas en mi banco de trabajo, integrándolos en varios proyectos de domótica y prototipado electrónico que tengo entre manos. El modelo RH3HAF-10R-V-B es una solución interesante para quienes necesitamos cambiar configuraciones de hardware sobre la marcha sin tener que soldar ni reiniciar todo el montaje cada vez que queremos probar un parámetro diferente.
Lo primero que llama la atención es la sensación física del mango giratorio. Tiene un clic bien definido en cada una de las 10 posiciones posibles, lo que permite conocer la posición exacta sin lugar a ambigüedades. En mis pruebas con placas Arduino Mega y Raspberry Pi 4, la lectura del valor correspondiente ha sido consistente y reproducible, algo fundamental cuando estás depurando firmware y necesitas confiar en que el hardware responde correctamente.
El diseño de 10 bits (0-9) ofrece diez configuraciones distintas por unidad, suficiente para la mayoría de escenarios de prototipado donde necesitas seleccionar perfiles de funcionamiento, canales de comunicación o modos de operación. Si tu proyecto requiere más opciones, siempre puedes encadenar varias unidades, pero para aplicaciones concretas como seleccionar escenas de iluminación o establecer umbrales de sensores, este rango es más que adecuado.
Calidad de construcción y materiales

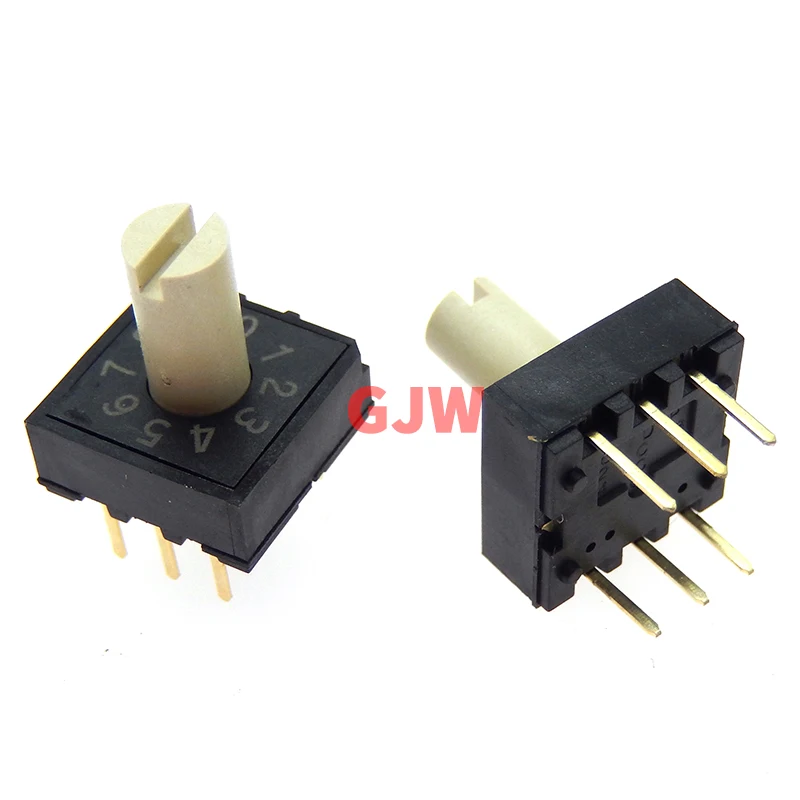

La construcción del conjunto me ha parecido sólida para su categoría de precio. El cuerpo de plástico negro tiene un acabado mate que no refleja luz parasiticamente, algo que se agradece cuando estás trabajando bajo luminarias focused en el banco de pruebas. Los pines del conector 3x3 son de latón estañado, lo que garantiza buena conductividad y cierta resistencia a la oxidación después de varias y extracción en la placa de prototipado.
El mecanismo del mango rotativo funciona con una leva interna que produce un clic satisfactorio en cada posición. He notado que después de unas semanas de uso intensivo, el clic sigue siendo igualmente definido, lo que indica que el desgaste es mínimo siempre que manipules el componente con cierta delicadeza. Mi recomendación es evitar movimientos bruscos al girar: el mecanismo no está diseñado para soportar malos tratos, yForzar la rotación más allá de los límites puede dañar la leva interna.
El conector hembra de 3x3 pines en la placa receptora es estándar en la mayoría de breadboards y plaques de prototipado de calidad media. He usado varias marcas de placas Sinverlong y Elegoo sin encontrar holguras ni conexiones intermitentes, lo cual es fundamental cuando estás en plena depuración de código y no quieres añadir variabilidade por culpa del hardware.
Compatibilidad y rendimiento
La integración con plataformas de desarrollo es prácticamente plug-and-play. En Arduino IDE, la lectura del estado del DIP se realiza mediante pines digitales configurados como entrada con resistencias pull-up internas activas. El código necesario para leer los 10 valores posibles es trivial y apenas ocupa unos bytes: un simple mapeo entre la posición del mango y el valor numérico que tu lógica de aplicación necesita.
Con Raspberry Pi, el procedimiento es idéntico si usas las GPIOs como entradas digitales. El único punto a cuidar es el voltaje de operación: trabaja a 5V, así que si tu placa funciona a 3.3V, necesitarás un conversor de nivel lógico para proteger los pines de la Raspberry. Este detalle es importante porque mucha gente assume que todo funciona directamente y puede brickear la placa sin entender qué ha pasado.
He probado el conjunto con ESP32 también, y aquí hay que tener precaución porque el ESP32 trabaja a 3.3V. Con un divisor resistor simple o un level shifter, la integración funciona sin problemas, pero es un paso adicional que no siempre se menciona en las fichas técnicas de estos componentes.
En términos de velocidad de cambio, el tiempo entre que giras el mango y el sistema detecta el nuevo valor es prácticamente instantáneo. No hay rebotesfalseos significativos si usas un pequeño retardo de software de 10-20ms en tu código, lo cual es práctica estándar en cualquier caso.
Puntos fuertes y aspectos mejorables
Entre lo que más valoro de estos interruptores está la posibilidad de modificar configuraciones físicas sin herramientas. En proyectos de domótica donde el usuario final necesita seleccionar modos de funcionamiento (por ejemplo, qué escena de iluminación se activa al presionar un botón), poder cambiar esto girando una ruleta es mucho más intuitivo que acceder a un menú de configuración en pantalla.

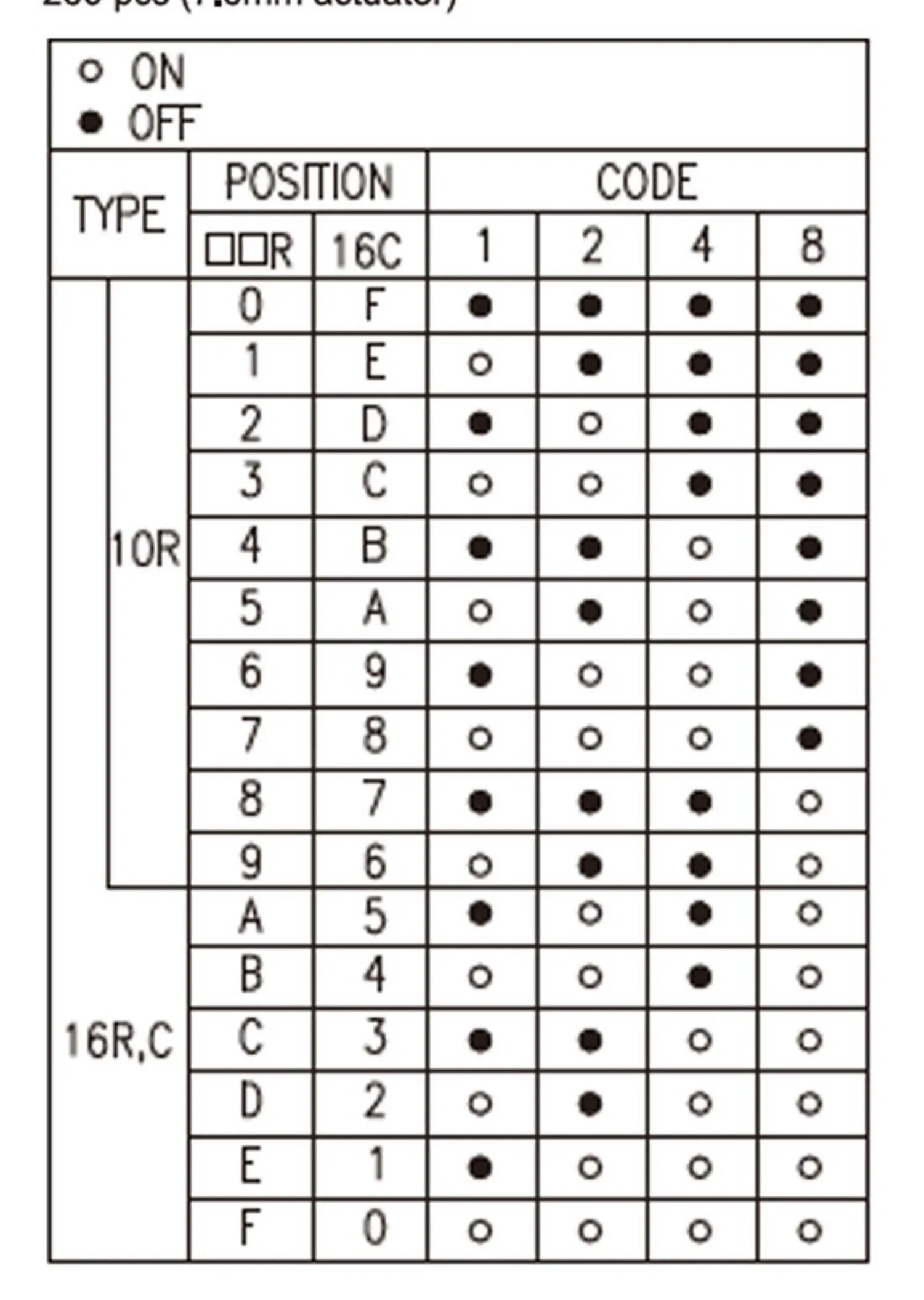

La lectura repetible es otro punto a favor. Cada posición tiene un único código binario asociado, lo que elimina ambigüedades en el firmware. He comparado las lecturas con un multímetro en las 10 posiciones y los valores son exactamente los esperados: 0V para posición 0, tensión proporcional para las demás según el divisor resistivo interno.
Como aspectos mejorables, echo de menos alguna indicación visual de la posición actual cuando la luz ambiente es débil. Un pequeño punto luminoso o un indicador grabado habría facilitado la lectura sin recurrir a multímetro. También me habría gustado ver versiones con pines ya soldados en lugar de este conectorHeaders, aunque entiendo que el formato actuel es más versátil para prototipado.
El precio es competitivo, pero hay alternativas más económicas si compras en cantidad. Para proyectos puntuales, el coste por unidad es asumible; para producción, conviene buscar proveedores mayoristas.
Veredicto del experto
Este tipo de interruptor DIP rotativo cumple dignamente su función en entornos de prototipado y aplicaciones donde se necesitan cambios de configuración frecuentes sin reinstalación. No es un componente de grado industrial para instalaciones críticas, pero para desarrollos de domótica, pruebas de firmware y prototipos funcionales, ofrece una relación calidad-precio correcta.
Lo recomiendo especialmente para quienes trabajamos con múltiples placas de desarrollo y necesitamos cambiar configuraciones rápidamente según el proyecto en el que estamos. La posibilidad de seleccionar hasta 10 valores sin tocar un soldador es valiosa cuando estás alternando entre diferentes configuraciones de prueba a lo largo del día. Para producción, valoraría opciones con mejor sellado y más largo, pero para prototipado, este modelo cumple sobradamente.
