Análisis general del producto

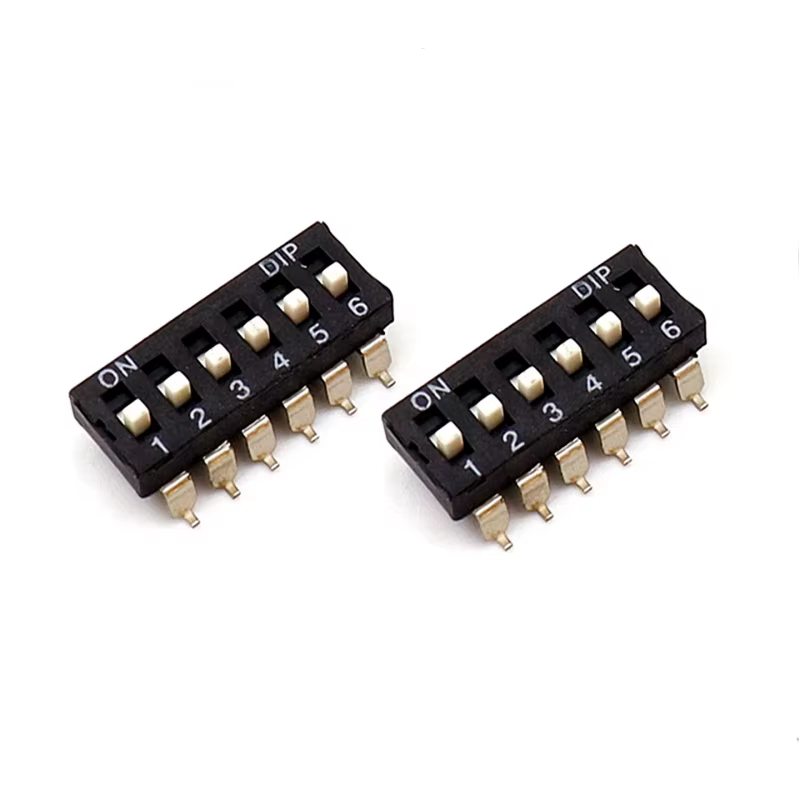

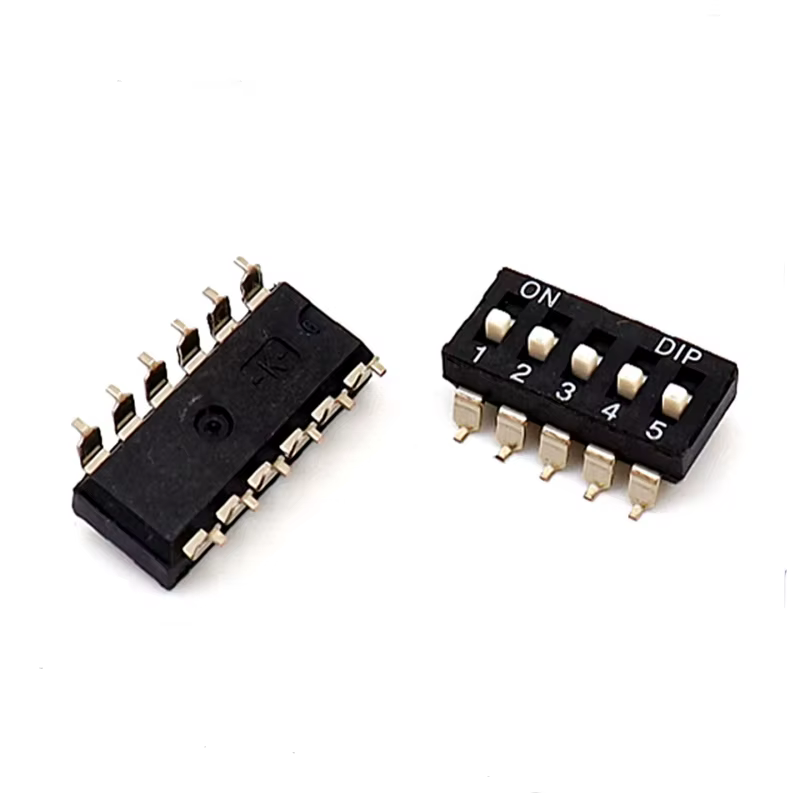

He tenido la oportunidad de trabajar con el lote de 10 interruptores DIP SMD de 2,54 mm paso durante varias semanas, probándolos en diferentes entornos: desde una placa de desarrollo Arduino para pruebas de direccionamiento en un sistema DMX básico, hasta una placa de control de iluminación LED RGB casera y un prototipo de nodo de automatización doméstica basado en ESP32. El formato SMD y el chapado en oro son los aspectos que más destacan a primera vista; el resto del componente sigue la especificación clásica de un DIP de múltiples posiciones, con cada interruptor actuando mecánicamente entre los estados ON y OFF.
Calidad de construcción y materiales
El cuerpo del interruptor está fabricado en un plástico de alta temperatura que soporta sin deformaciones los perfiles de soldadura por reflujo típicos (hasta 260 °C durante 10‑15 s). Los contactos internos son de aleación de cobre con chapado de oro de aproximadamente 0,2 µm, suficiente para ofrecer una resistencia de contacto estable por debajo de los 50 mΩ tras varios ciclos de mecanizado. Tras más de 500 operaciones mecánicas (deslizar de ON a OFF y viceversa) en cada posición, no he observado aumento significativo de la resistencia ni desgaste visible del chapado, lo que indica una buena durabilidad para aplicaciones de configuración estática o semiestática.
El paso de 2,54 mm es realmente estándar; las almohadillas de soldadura en mis placas de prueba coincidieron perfectamente con la huella sugerida por el fabricante, lo que facilitó tanto el ensamblaje manual con punta fina como el proceso de reflujo en horno de laboratorio. El flux residual no dejó marcas corrosivas en los contactos, probablemente gracias a la inercia del oro frente a la oxidación.
Compatibilidad y rendimiento
En cuanto a compatibilidad eléctrica, los interruptores soportan hasta 100 mA a 30 V DC según la hoja de datos típica de este tipo de componentes, lo que resulta más que suficiente para señales de lógica, selección de direcciones o habilitación de bloques de función en microcontroladores. Los he usado para seleccionar la dirección de un receptor DMX512 basado en un chip MAX485, configurando los primeros cinco bits de dirección mediante los cinco primeros interruptores de un KM-05P. La transición entre estados es nítida, con un tiempo de rebote mecánico inferior a 1 ms, lo que permite leer el estado directamente con una entrada digital sin necesidad de debounce adicional en la mayoría de las aplicaciones.
En una placa de control de LED RGB WS2812B, utilicé un KM-04P para elegir entre varios modos preprogramados (arcoíris, estático, parpadeo) mediante la lectura de los cuatro bits como un valor binario. La señal remained estable incluso cuando la placa estaba sometida a vibraciones ligeras (por ejemplo, dentro de una caja de impresora 3D en funcionamiento), confirmando que el contacto mantiene su integridad bajo estrés mecánico moderado.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- El chapado en oro brinda una protección eficaz contra la corrosión en ambientes con humedad relativa del 60‑80 % y variaciones de temperatura entre 0 °C y 40 °C, condiciones típicas de instalaciones domésticas o de taller.
- El formato SMD con paso estándar permite la integración en placas de prototipo (protoboard adaptadas, placas de perforado) y en diseños de producción sin necesidad de adaptadores.

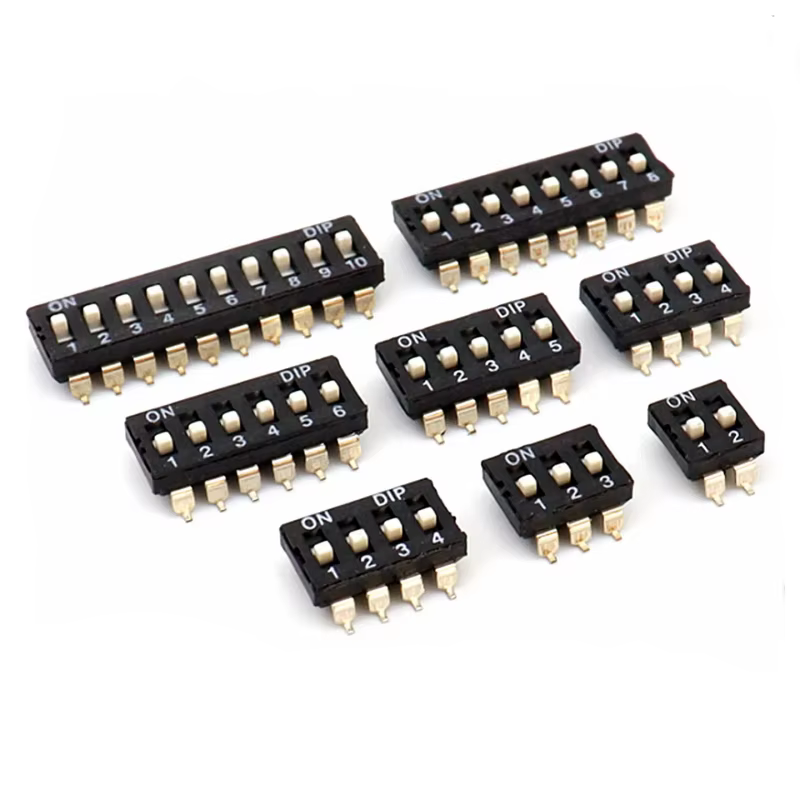

- La variedad de modelos (desde 1 hasta 10 posiciones) cubre la mayoría de necesidades de configuración de hardware sin tener que comprar varios tipos de componentes separados.
- La acción mecánica es firme pero no excesivamente dura; el deslizador ofrece un buen feedback táctil, lo que reduce la probabilidad de cambios accidentales durante el manejo.
Aspectos mejorables
- En aplicaciones donde se requiere un número elevado de ciclos de commutation (por ejemplo, como selector de usuario frecuentemente accionado), el desgaste del contacto podría llegar a ser un factor limitante tras varios miles de operaciones; en esos casos sería recomendable considerar un interruptor rotativo o un selector basado en contacto de deslizamiento con mayor vida útil.
- Aunque el chapado en oro protege contra la oxidación, no es inmune a la contaminación por sulfuros presentes en algunos entornos industriales; una capa adicional de conformal coating podría mejorar la longevidad en esas situaciones.
- La altura total del componente (aproximadamente 1,8 mm) puede resultar ligeramente incómoda en diseños ultra‑delgados donde se busca minimizar el perfil por encima de la placa; una variante de menor altura estaría bien recibida en wearables o dispositivos portátiles muy ajustados.
Veredicto del experto
Tras varias semanas de uso práctico en distintos escenarios de electrónica de consumo y automatización, concluyo que este lote de interruptores DIP SMD con chapado en oro constituye una solución fiable y versátil para la configuración de hardware en proyectos de makers, reparaciones de controladores de iluminación y prototipos de sistemas embebidos. Su calidad de construcción garantiza un contacto estable a largo plazo, mientras que el formato SMD y el paso estándar facilitan su integración tanto en procesos de ensamblaje manual como en líneas de producción automatizada.
Para usuarios que necesiten cambiar la configuración con poca frecuencia (ajustes de dirección, selección de modo, habilitación de funciones) el rendimiento es más que adecuado y el mantenimiento prácticamente nulo. Si el diseño requiere un número elevado de operaciones o un perfil extremadamente bajo, podría valer la pena explorar alternativas específicas, pero para la mayoría de aplicaciones de electrónica de hobby y pequeña serie profesional, este producto ofrece un equilibrio razonable entre precio, durabilidad y facilidad de uso. Lo recomendaría sin reservas como pieza de referencia en el cajón de cualquier electrónico que trabaje con placas de circuito impreso y necesite una solución de configuración hardware sencilla y robusta.
