Datos técnicos:

Potencia de entrada:

Corriente en espera: 5MA

Frecuencia RF: 315M o 433M

Modo DE TRABAJO RF: superheterodino

Sensibilidad de recepción: 97dBm

Distancia de transmisión:20 metros por encima

Modo de decodificación: decodificación de software MCU

Almacenamiento remoto: 25 piezas

Admite tipo remoto: Código de aprendizaje, código fijo (se puede diseñar el código variable).

Modo de trabajo: momentáneo, alternar, retardo de tiempo de enganche (2, 10s ,15s)

Tipo de Cableado: terminal fijo

Terminal de salida: NO , NC , COM

Dimensión de PCB:35*30*18mm (L,W,H)

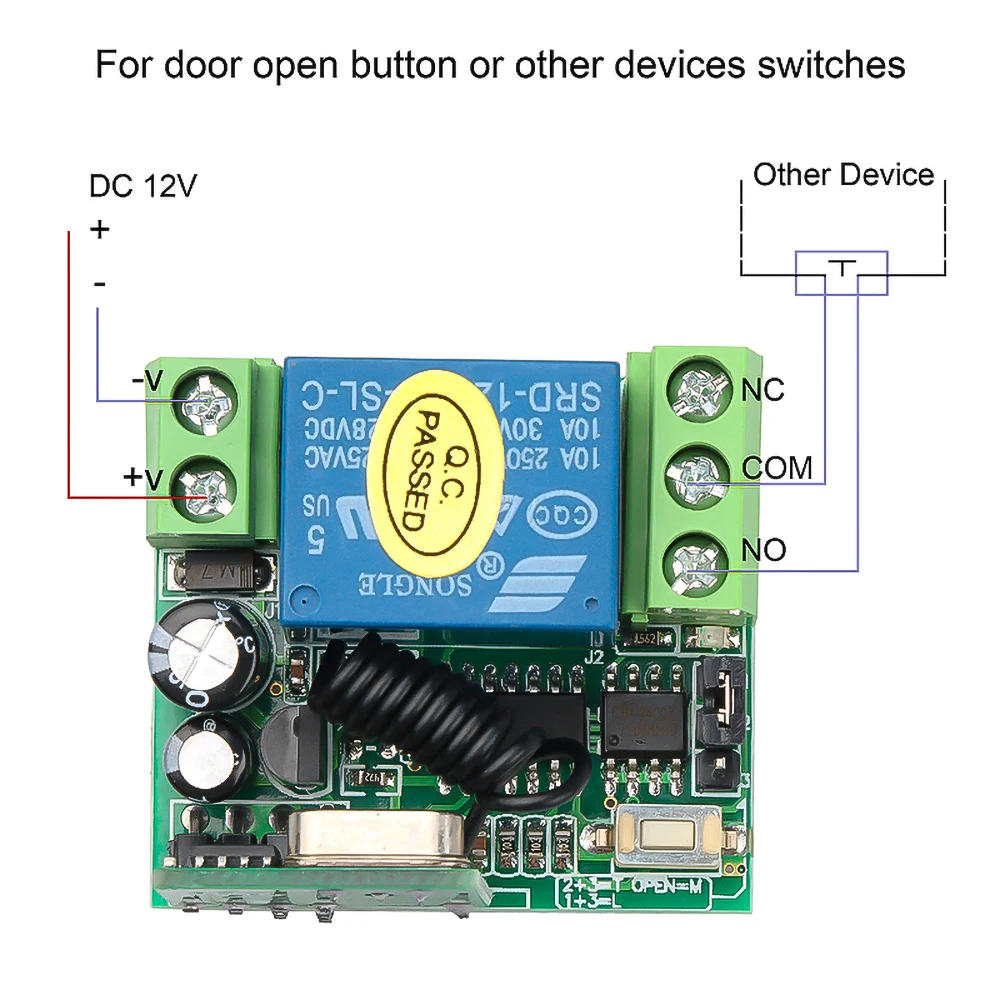

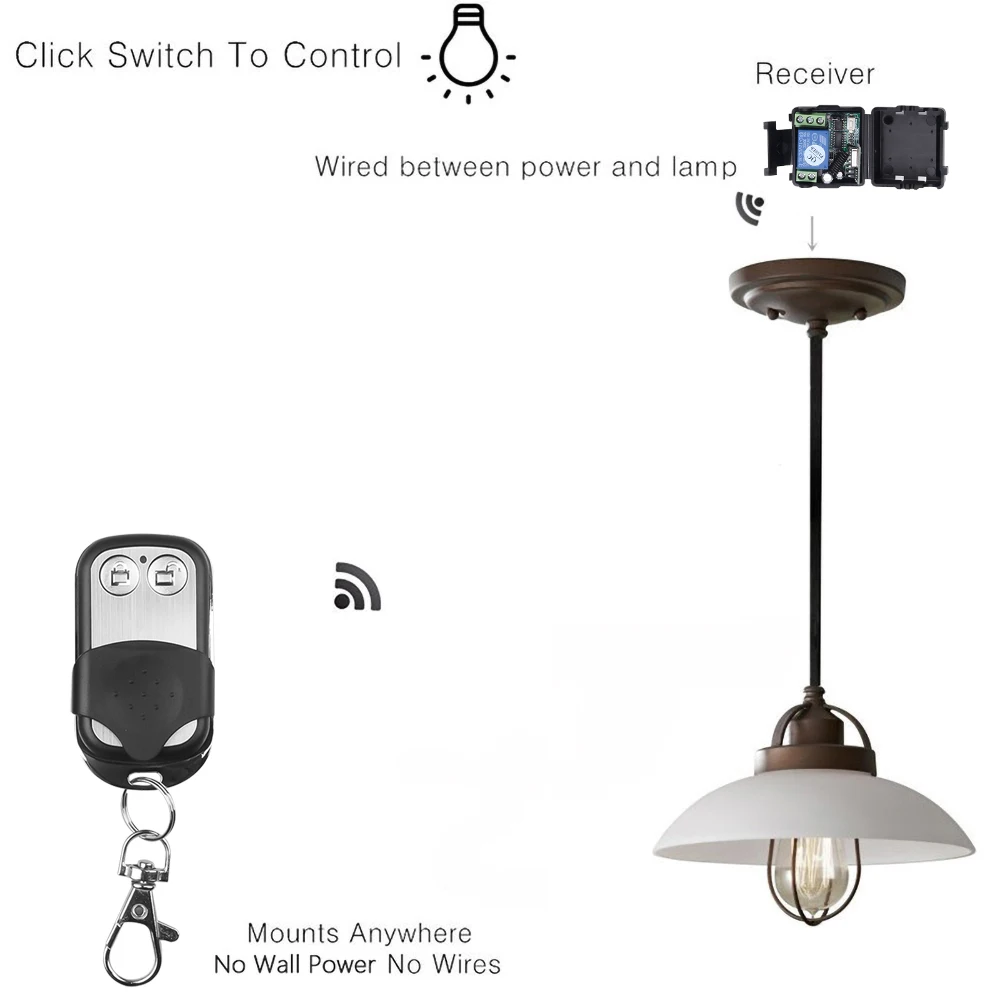

Diagrama de cableado 1:

+ V : 12V + entrada;

-V: 12V-entrada;

NO: Salida, normal abierto;

COM: Salida, común;

NC: Salida, cierre normal;

Acerca del modo de trabajo:

Momentáneo:Presione el botón remoto, el relé se conecta, suelte el botón remoto, el relé se desconecta.

Alternar:Presione una vez el botón remoto, el relé se conecta, presione dos veces el botón remoto, el relé se desconecta.

Enganche:Presione el botón remoto A, el relé se conecta, presione el botón B remoto, el relé se desconecta.

Modo de retardo de tiempo: Presione el botón del control remoto, el relé se conecta, desde cuando suelte el botón del control remoto, después de, 10 o 15 segundos, el relé se desconectará automáticamente.

Borrando el código:

Presione el botón de aprendizaje en los receptores 8 veces, los códigos se limpiarán.

Después de borrar el código, el mando a distancia ya no funcionará.

Aprendizaje del código: (momentáneo)

Presione la tecla de aprendizaje en el receptor una vez, entra en modo de configuración momentánea.

Espere un momento, el LED se apagará, entra en estado de aprendizaje.

Presione el botón remoto, el indicador LED en la placa receptora parpadeará y se apagará.

Después de 3 segundos, el indicador LED se encenderá de nuevo, aprendiendo con éxito.

Aprender el código: (alternar)

Presione la tecla de aprendizaje en el receptor dos veces, entra en modo de configuración de palanca

Espere un momento, el LED se apagará, entra en estado de aprendizaje.

Presione el botón remoto, el indicador LED en la placa receptora parpadeará y se apagará.

Después de 3 segundos, el indicador LED se encenderá de nuevo, aprendiendo con éxito.

Aprender el código: (enclavamiento)

Nota: cuando elige el modo de bloqueo, control remoto para aprender más, debe aprender dos botones diferentes, la primera vez que aprende es para ''ON'', la segunda vez que aprende para ''OFF''.

Por Ejemplo: botón A = ENCENDIDO, botón B = APAGADO

Presione la tecla de aprendizaje en el receptor tres veces, entra en modo de bloqueo.

Espere un momento, el indicador LED en la placa receptora parpadeará y se apagará.

Presione el botón remoto A.

El LED parpadea 5 veces.

Pulse el botón del mando a distancia B.

Flash LED 5 veces.

Después de 3 segundos, el indicador LED se encenderá de nuevo, aprendiendo con éxito.

A = Encendido, B = Apagado.

Aprendizaje del código: (Modo de retardo de tiempo)

Presione la tecla de aprendizaje en el receptor una vez, el tiempo es de 5 segundos.

Presione la tecla de aprendizaje en el receptor por quinta vez, el retraso de tiempo durante 10 segundos.

Presione la tecla de aprendizaje en el receptor por sexta vez, el retraso de tiempo durante 15 segundos.

El indicador LED estará apagado.

Presione el botón remoto, el LED parpadea y se apaga.

Después de 3 segundos, el indicador LED se encenderá de nuevo, aprendiendo con éxito.

NOTA: El sistema puede almacenar 25 piezas de controles remotos, si el control remoto recibe más de 25 piezas, el control remoto inicial se perderá o no funcionará.

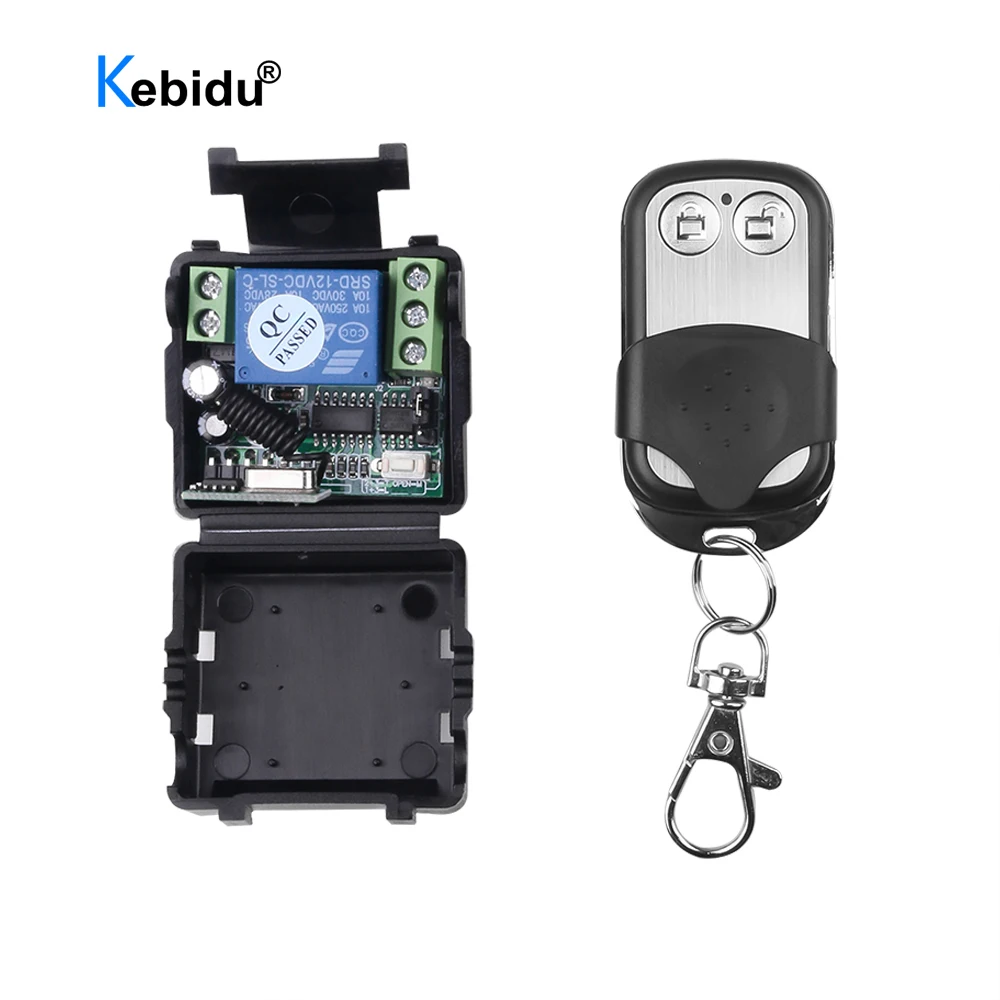

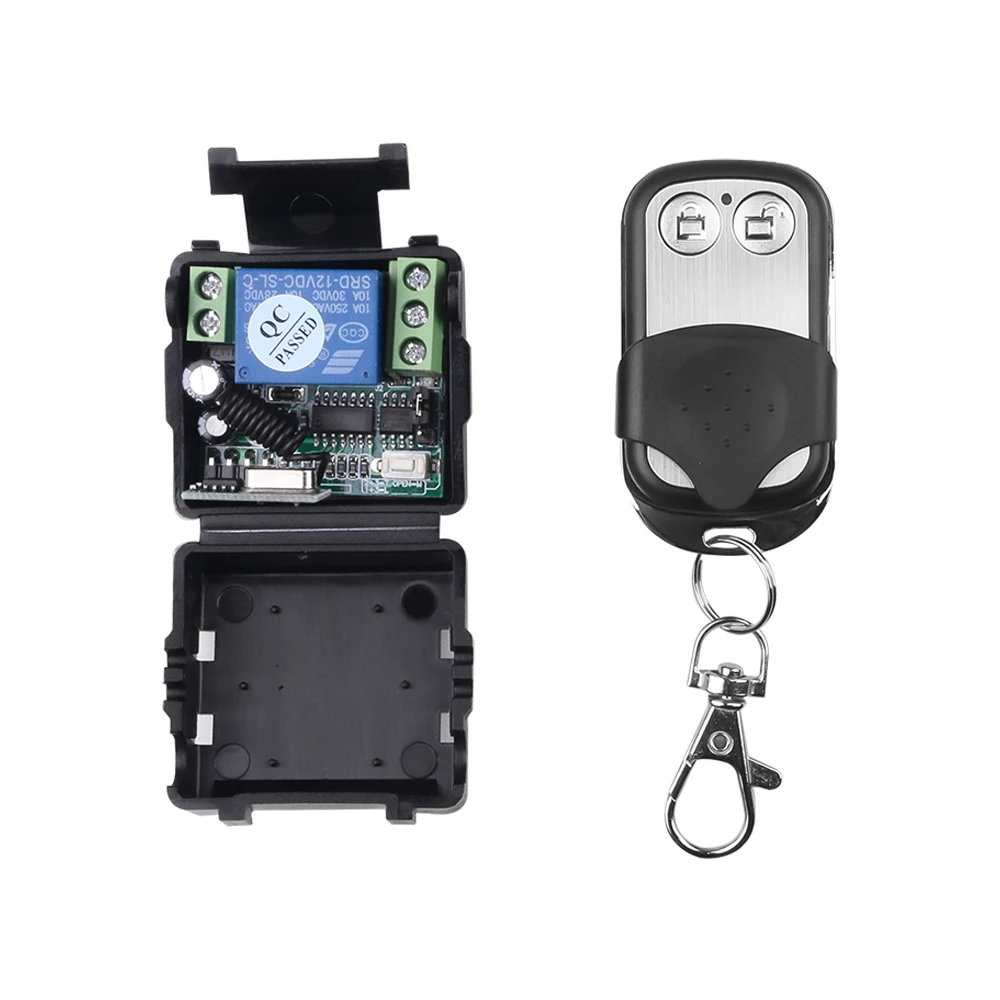

Paquete incluido:

Módulo receptor * 1 piezas

Control remoto * 1 piezas
