Descripción:

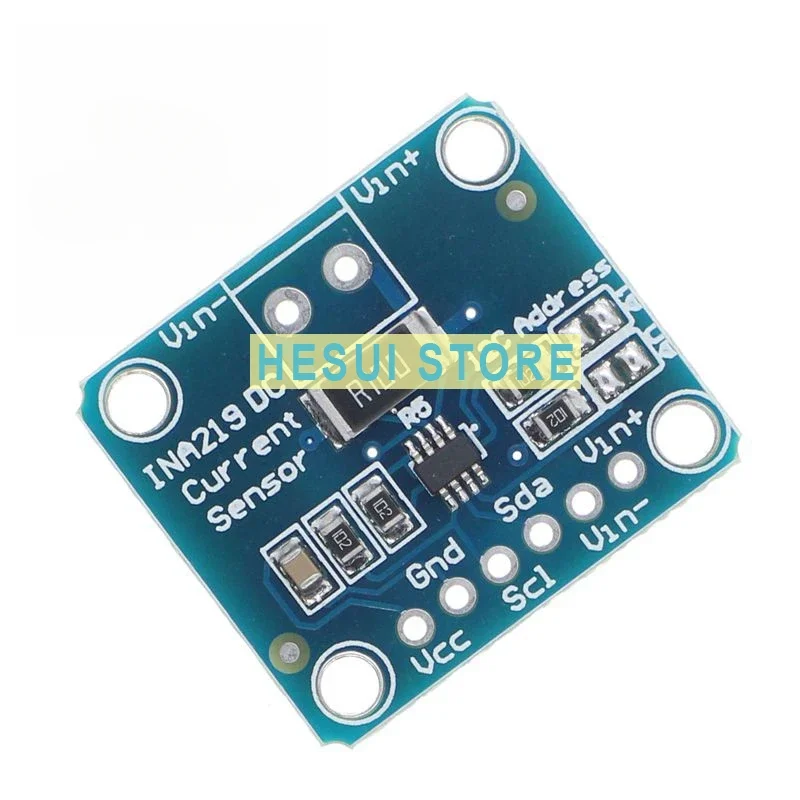

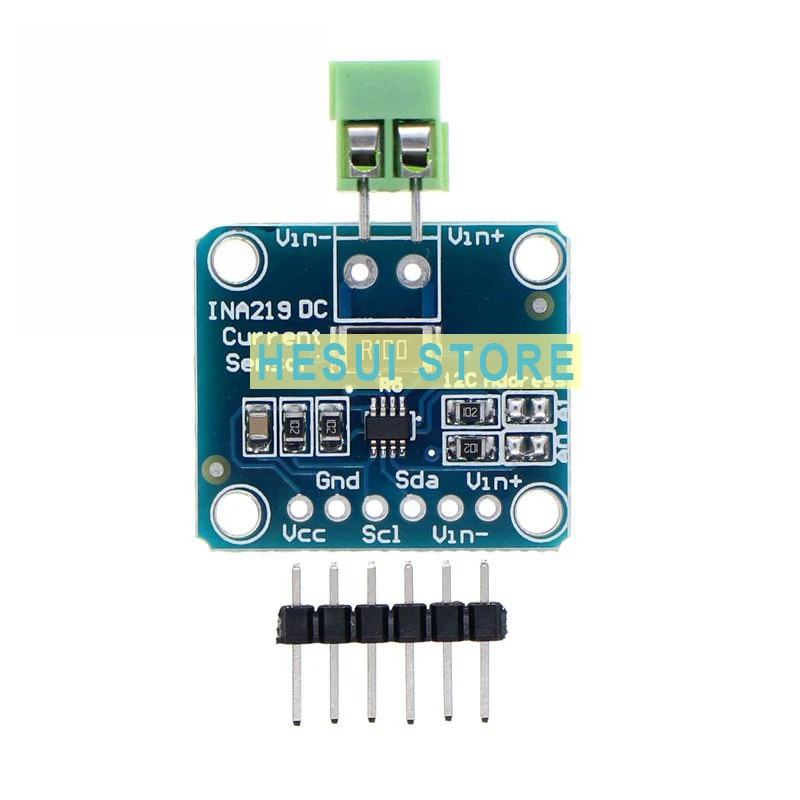

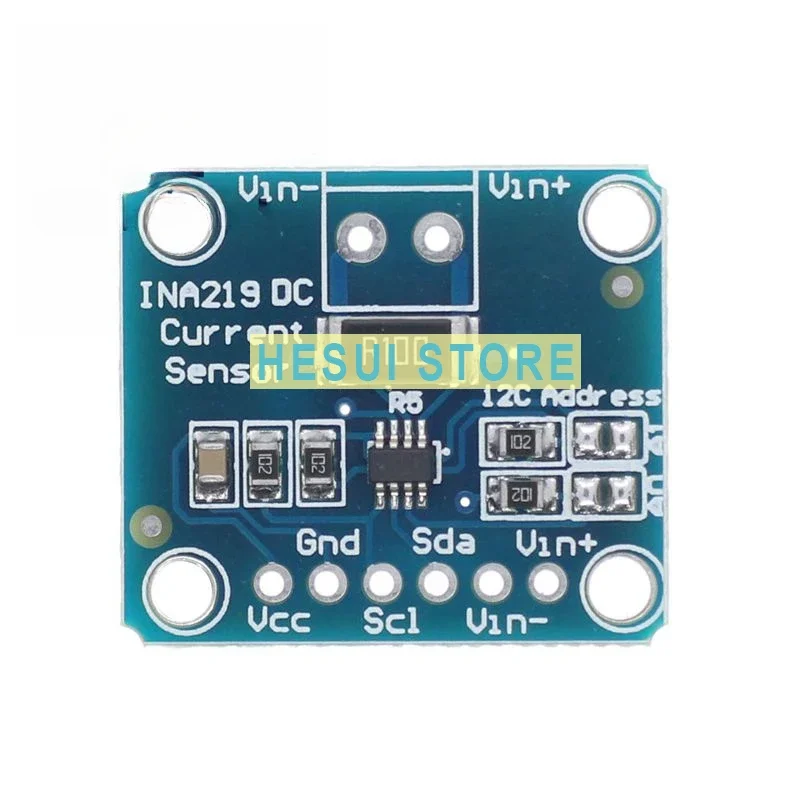

El módulo INA219 es un circuito integrado (IC) de monitor de corriente/potencia bidireccional con una interfaz I2C, ampliando aún más las ofertas de electrónica de bajo consumo del campamento de TI Electronics.Con la mayor precisión y el tamaño más pequeño de la industria, el INA219 no solo puede monitorear la caída de voltaje del voltaje de suministro de derivación detectado en la resistencia de derivación, sino también calcular la potencia.El dispositivo está empaquetado en SOT23 y ofrece soluciones de bajo costo para pequeños servidores de prueba eléctrica digital, computadoras portátiles, energía, administración de baterías y equipos automotrices y de telecomunicaciones.

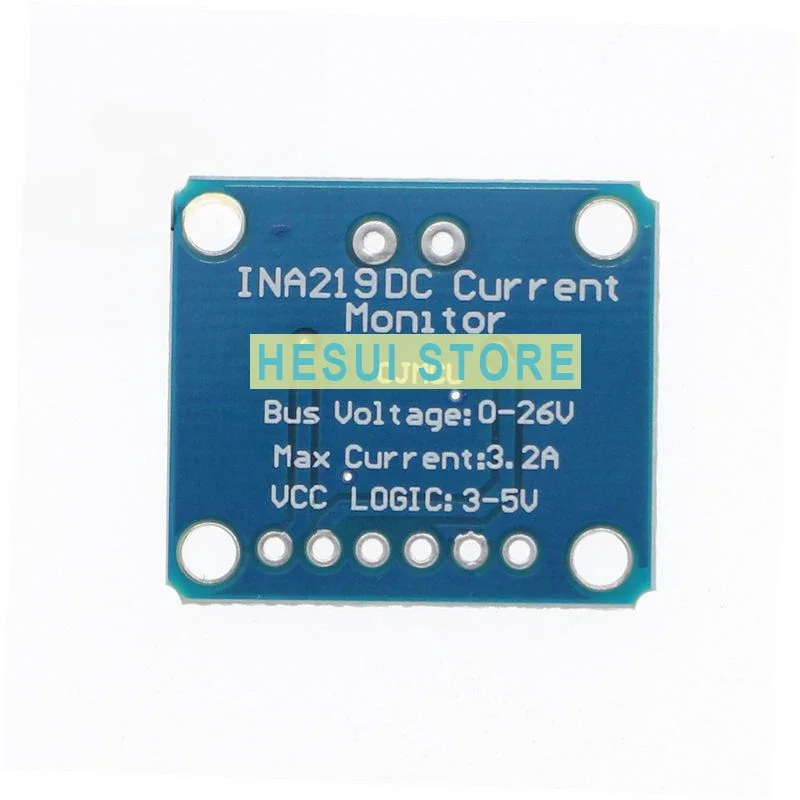

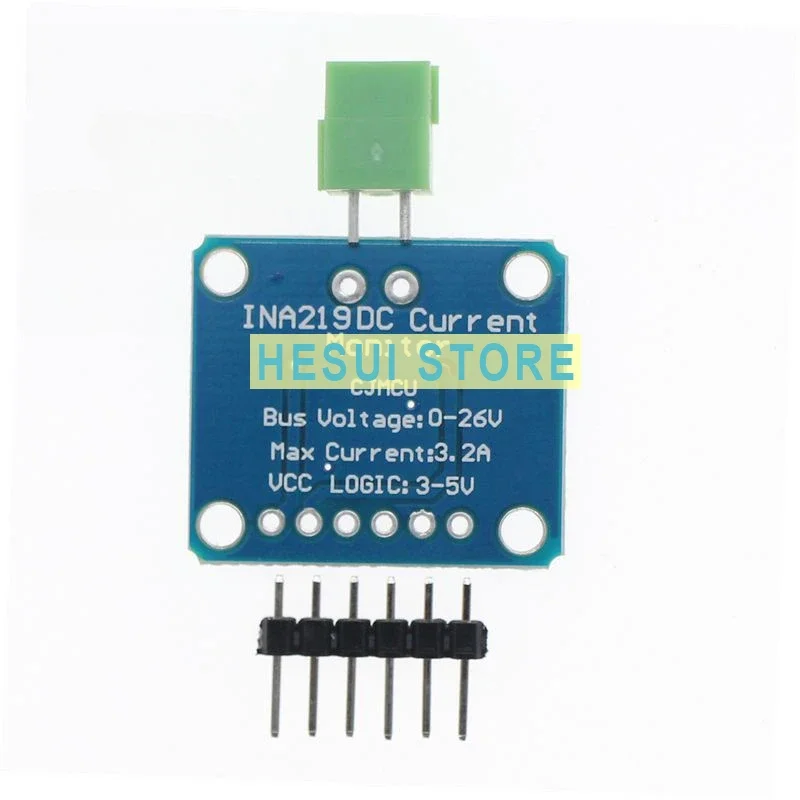

El INA219 puede lograr un error máximo de precisión del 1% en el rango de temperatura de -40° C a + 85° C, con un desplazamiento máximo de 100 uV.Los productos de alta precisión combinan los beneficios de la resolución de 12 bits para ayudar a los clientes a reducir la caída de voltaje en la resistencia de derivación tanto como sea posible, minimizando así la energía y el consumo y ahorrando espacio en la placa.El rango de voltaje del bus del dispositivo se puede detectar de 0 V a +26 V.
Características:
Los registros de calibración programables se pueden leer en amperios-CC y potencia en vatios. Se pueden muestrear hasta 128 muestras en promedio para lograr un filtrado en entornos ruidosos. La interfaz I2C tiene una configuración de tiempo de espera que no solo evita el bloqueo del bus, sino que también proporciona un modo de alta velocidad para cumplir con los requisitos de comunicación de hasta 3,4 MHz, y todas las propiedades del INA219 pueden ser respaldadas mediante programación de software. Suministro único, voltaje de funcionamiento entre +3,0 y + 5,5 V.
