Einführung

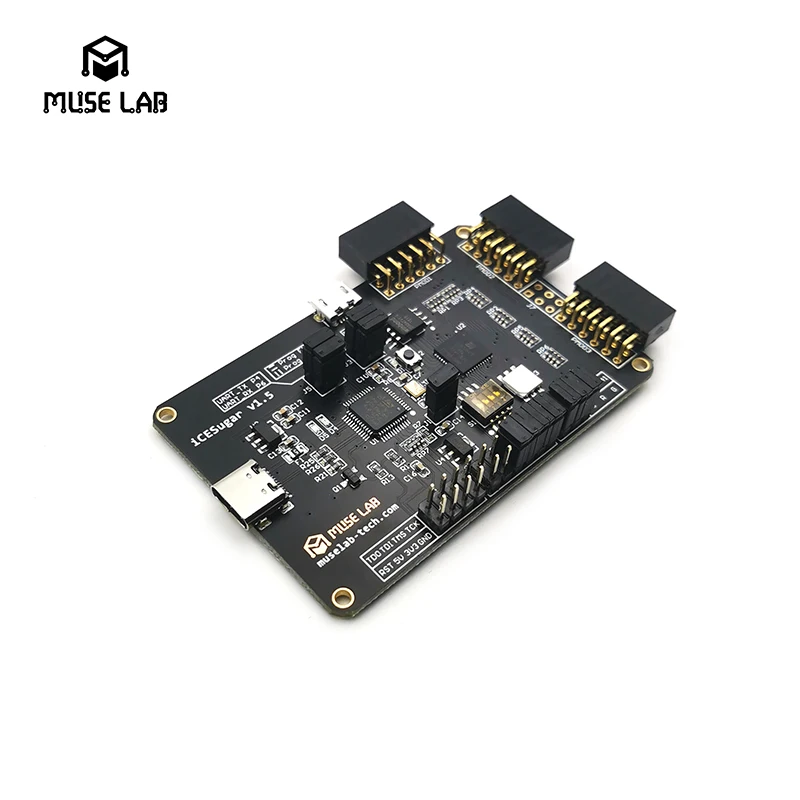

ICESugar ist eine open source FPGA entwicklung board basierend auf Gitter iCE40UP5k entworfen und von Muse Labor. Obwohl es der kleine und exquisite, es enthält reiche peripheren ressourcen an bord einschließlich RGB LED, Schalter, TYPE-C-USB, Micro-USB. Die meisten der IO sind led-out durch standard PMOD stecker und können verbinden sie mit anderen PMOD gerät. Auch, es hat eine auf-board debugger genannt iCELink, basierend auf ARM Mbed DAPLink. Sie können nur drag die FPGA bitstream in die virtuelle disk zu programm mit eine große bequemlichkeit, seit die iCELink unterstützt drag-und-drop programmierung, USB CDC serial port und JTAG.
Merkmale
● ICE40UP5k wichtigsten chip, 5280 LUT/128KB SPRAM/PLL/ SPI/I2C/DSP/PWM
● Auf-board iCELink debugger, unterstützung drag-und-drop programmierung, USB CDC serial port und JTAG
● Blei heraus alle die IO mit standard PMOD stecker und können verbinden sie mit anderen PMOD geräte
● Völlig verwenden offene quelle werkzeug kette zu entwickeln
● Gebaut-in 8MB SPI-Flash und unterstützung DUAL/QUAD SPI & QPI

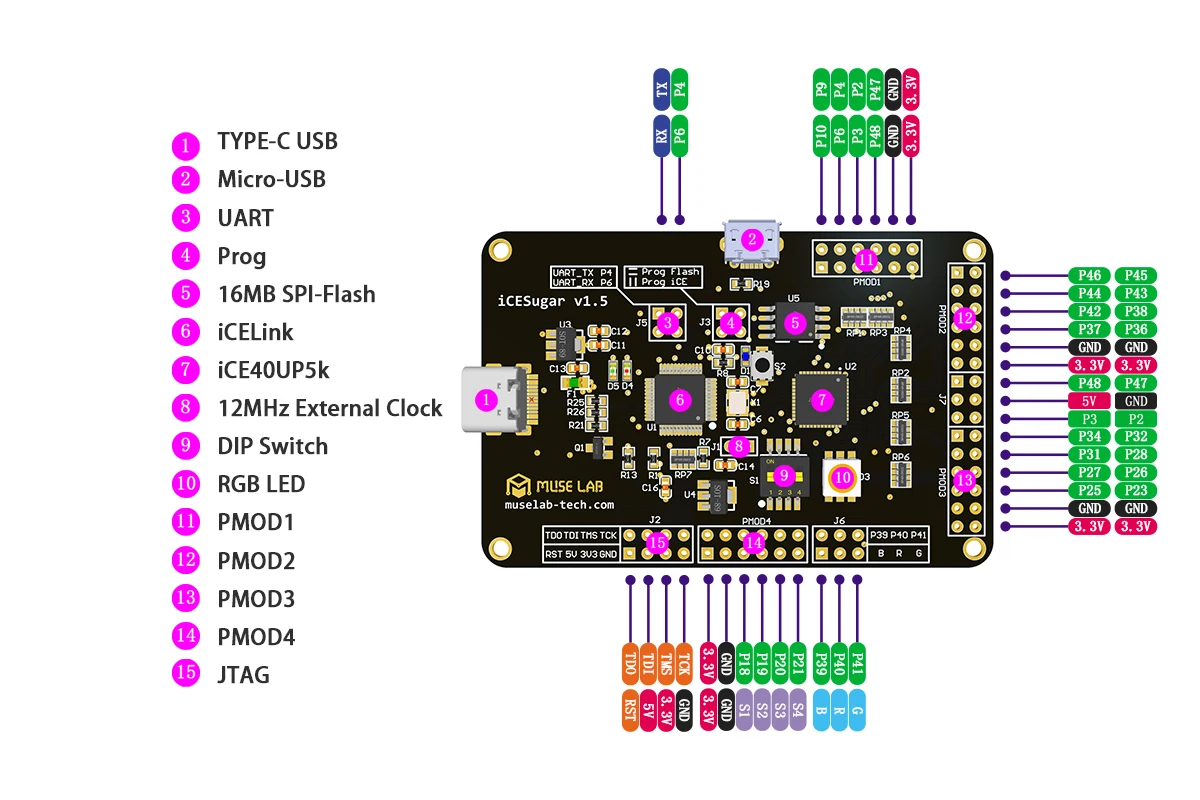

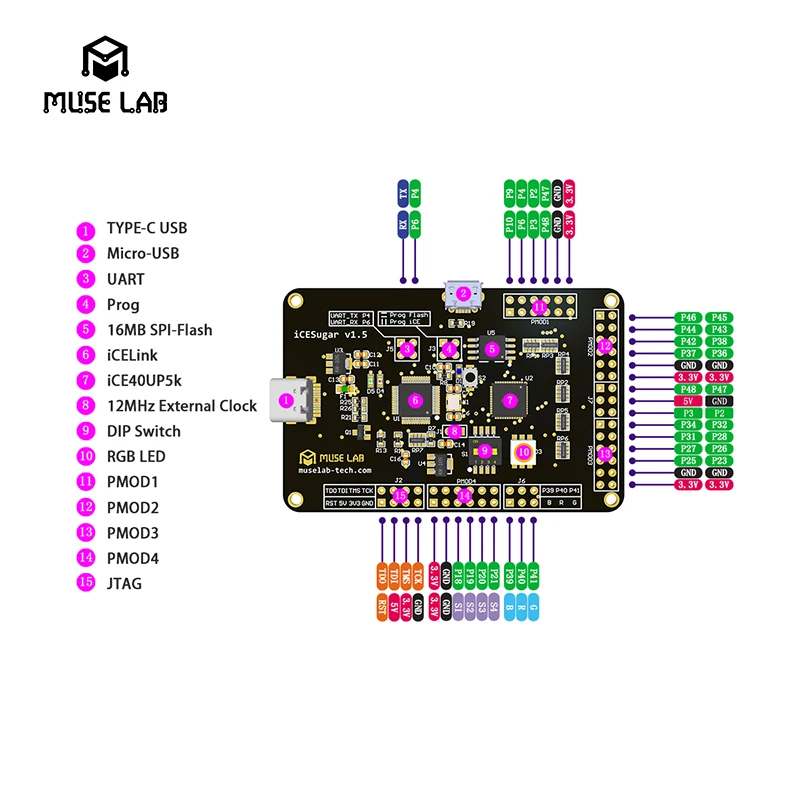

Diagramm

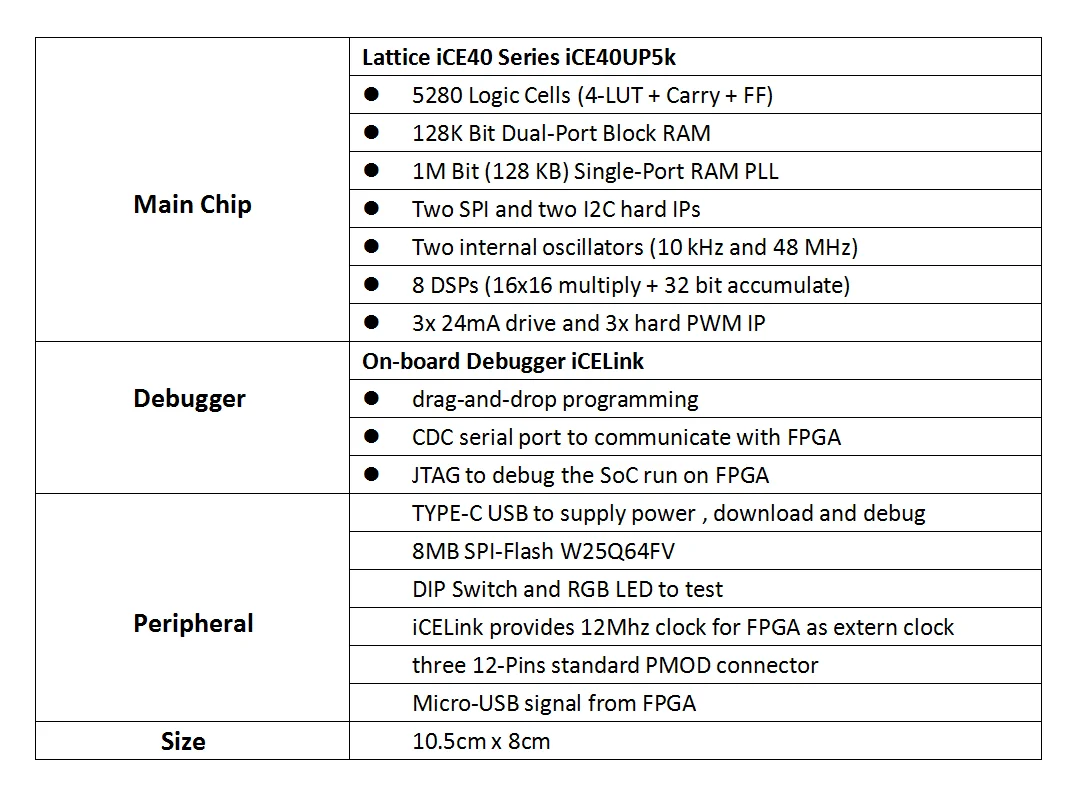

Spezifikation
Dokumentation
● ICESugar Repo
http://github.com/wuxx/icesugar
● RTL toolchain
http://www.clifford.at/icestorm/
● Firmware toolchain
https://xpack.github.io/riscv-keine-embed-gcc/installieren/https://www.sifive.com/software
● Beispiele
https://github.com/damdoy/ice40_ultraplus_examples
https://github.com/icebreaker-fpga/icebreaker-examples
● SpinalHDL
https://spinalhdl.github.io/SpinalDoc-RTD/SpinalHDL/Immer % 20 Begonnen/index.html
Versand Liste
● ICESugar Entwicklung Board * 1
● TPYE-C Kabel * 1
