Descripción

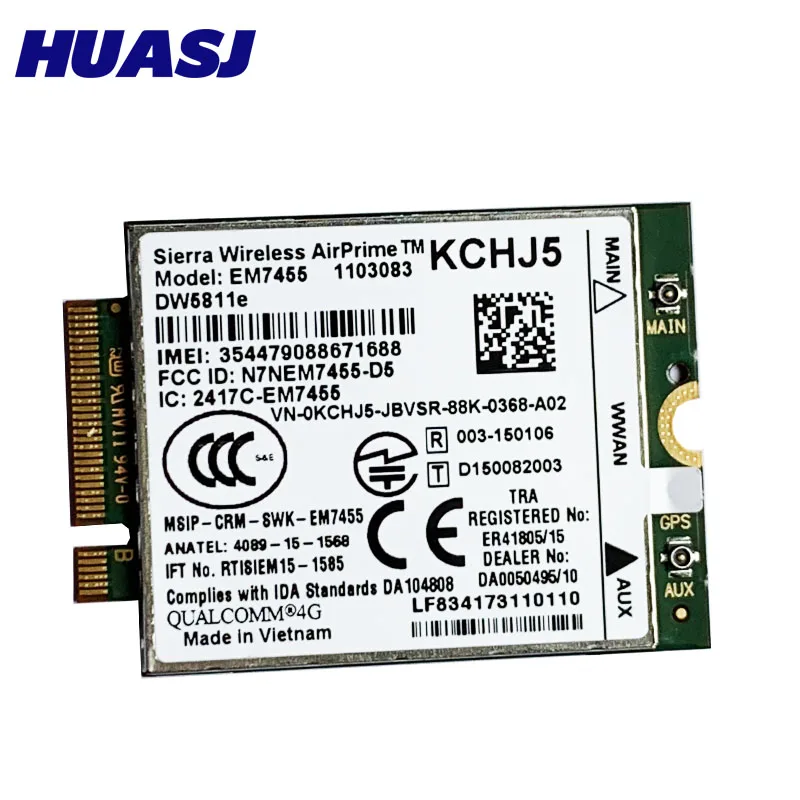

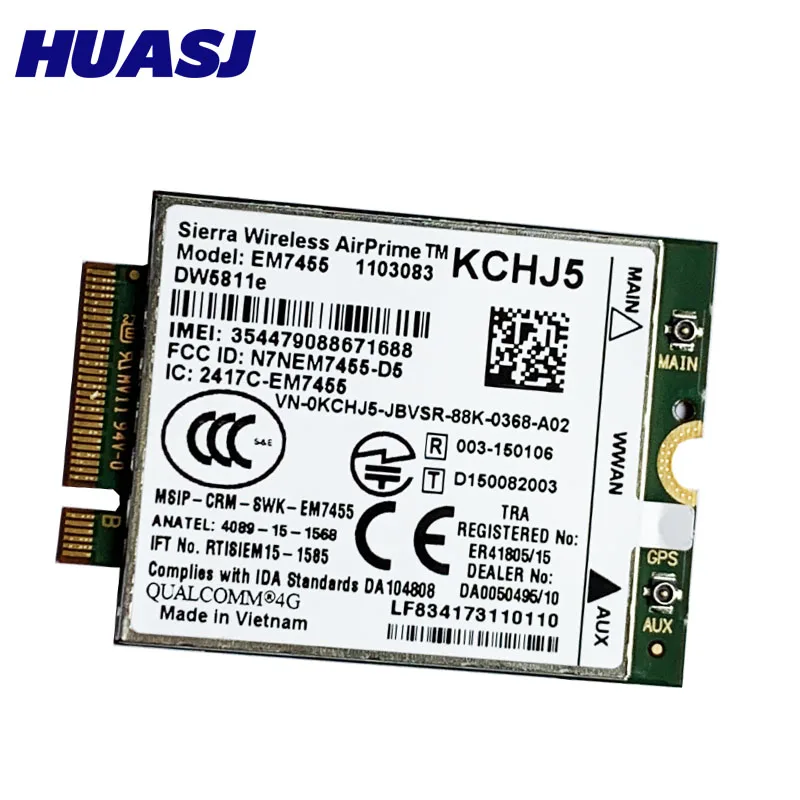

Dell DW5811eQualcomm Snapdragon LTE Sierra EM7455 X7 4G módulo de tarjeta WWAN
Consejos cálidos: soporta 2016 modelos de las siguientes máquinas D E L:
Serie Latitude 14 7000 E7470
Latitude 12 7000 Series E7270
Latitude 13 7000 Series E7370
Latitude 15 5000 series E5570
Latitude 14 5000 series E5470
Descripción:
EM7455 es un módulo cat 6 4G-LTE (FDD y TDD), con una velocidad de datos de enlace descendente de hasta 300 Mbps, principalmente para Europa, Norteamérica y Sudamérica. Compatible con la agregación Carrier (CA) y MIMO. Volver a 3G-HSPA + DC con diversidad Rx. Un receptor GNSS está integrado. Bandas de frecuencia compatibles: 4G B1-B5, B7, B8, B12, B13, B20, B25, B26, B29, B30, B41; 3G B1-B5, B8. El factor de forma es M.2, 42x30mm. Diseñado para M2M industrial de alta velocidad y soluciones informáticas móviles, el AirPrime.®Los módulos integrados de la serie EM74 ofrecen conectividad de alta velocidad en redes LTE y HSPA +. De acuerdo con el estándar M.2 con una interfaz de puerto USB, los módulos de la serie EM ofrecen una ruta de actualización fácil a nuevas tecnologías de red y acceso global a redes de alta velocidad. El formfactor M.2 también se conoce como NGFF (Factor de forma de nueva generación).
Características
Región: principalmente para Europa, América del Norte, América del Sur
Interfaz aérea: 4G-LTE cat 6 (FDD y TDD) con CA (agregación portadora) y MIMO, 3G-HSPA + DC con diversidad Rx, GNSS.
Bandas 4G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B7 (2600), B8 (900), b12 (700), B13 (700), B20 ( 800), B25 (1900), B26 (850), B29 (700), B30 (2300), B41 (2500 / TDD)
Bandas 3G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B8 (900)
Velocidad máxima de datos: DL 300 Mbps, UL 50 Mbps
GNSS (GPS Glonass Beidou Galileo *): Qualcomm.

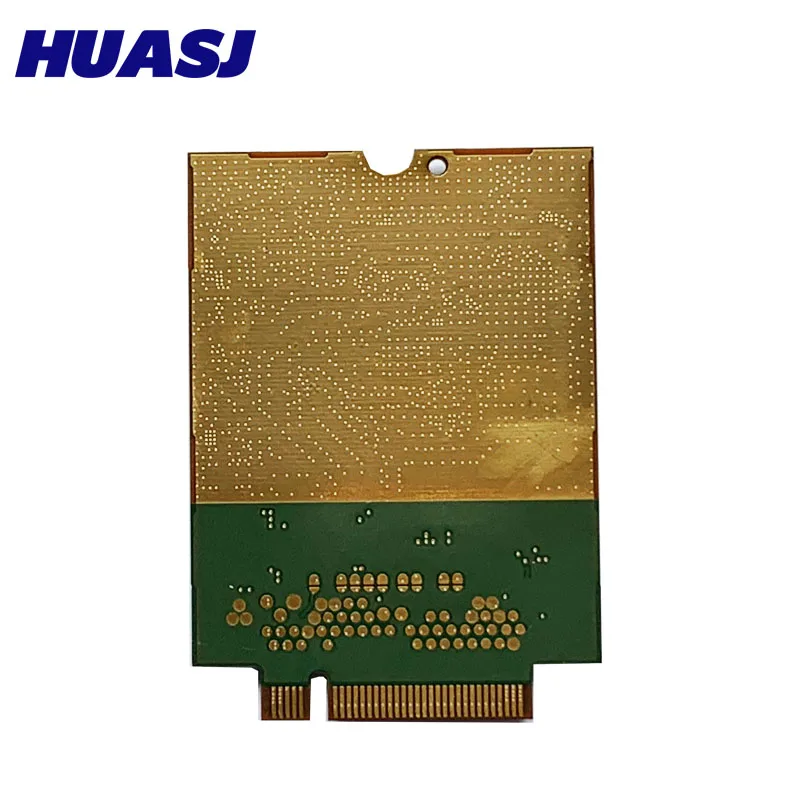

Factor de forma: módulo M.2 42x30x2,3mm
Tensión de alimentación: 3,3 V nominal
Temperatura de funcionamiento: -40 °C a + 85 °C
Control, Software y funciones
Opciones de Control: En comandos QMI SDK MBIM
Para un control óptimo, se recomienda el SDK QMI
Controladores: Android Linux Windows
Cambie las redes en cualquier momento con hasta tres versiones diferentes de firmware certificado a bordo.
Conectores
Conector del sistema: 75/67 posición M.2

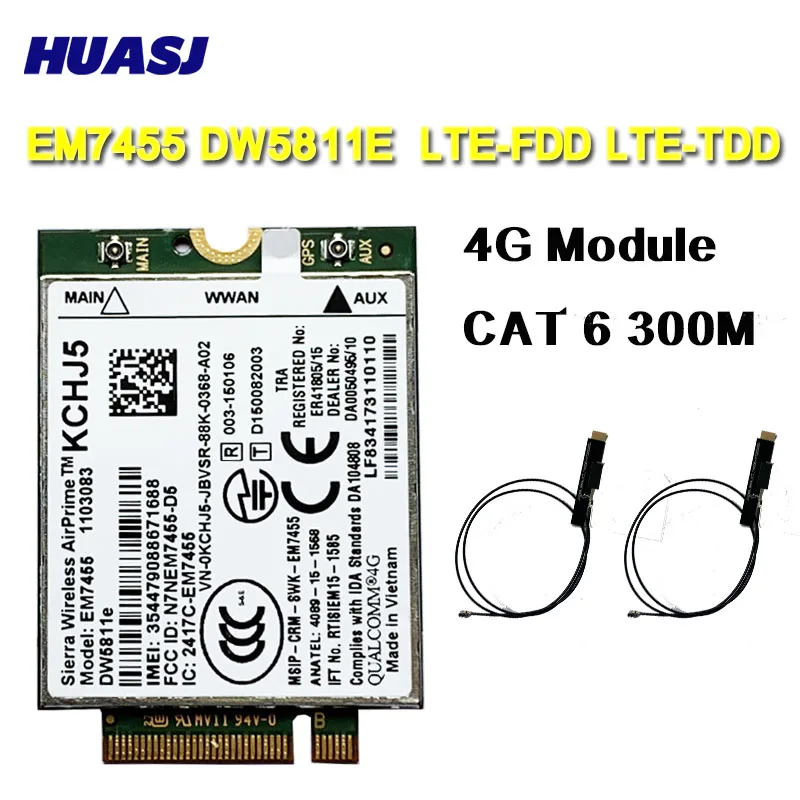

Conector de antena RF: 3x IPEX MHF4 (RF principal, Aux RF, GPS con diagonal CC).
Las Interfaces
1 USB 3,0 y USB 2,0 de alta velocidad
1x host de despertador
1x desactivación inalámbrica (RF principal)
1x desactivación inalámbrica (GNSS)
1x reinicio del sistema.
1x encendido/apagado
4x Control de antena (muxed con GPIO 1-3)
3x COEX inalámbrico
1 Control de potencia dinámico, DPR
3x Configuración
1 Controlador LED de salida
2x interfaz SIM: 1,8/3V
1x Audio Digital
Audio
Opcional
Audio Digital PCM / I2S
4G: VoLTE
3G: circuito inverso (voz CSFB)
