Color
Descripción
Características principales
0,04 Impedancia térmica
8.5 Conductividad térmica
0,25 Espesor
Descripción del producto
PTM7950 es un material de cambio de fase (PCM) súper altamente conductor térmicamente en formatos de almohadilla y pasta.Está diseñado para minimizar la resistencia térmica en las interfaces, mantener un rendimiento excelente mediante pruebas de confiabilidad y proporcionar una aplicación escalable a un costo competitivo.
PTM7950, basado en un novedoso sistema PCM de polímero, exhibe una excelente humectabilidad de la interfaz durante rangos de temperatura de funcionamiento típicos, lo que resulta en una resistencia de contacto superficial extremadamente baja.Dado que el PTM7950 solo viene en 0,25 mm (las versiones más gruesas están en desarrollo), debe asegurarse de que este grosor sea compatible y adecuado para la planitud de su paquete.
PTM7950 es un material patentado que proporciona confiabilidad superior (pasar 150 ̊C horneado 1000 horas, T/C-B 1000 ciclos) y mantiene baja impedancia térmica ( 0.04 ̊Ccm2/W @ sin cuña), lo que hace que la serie PTM7950 sea deseable para dispositivos de circuitos integrados de alto rendimiento.

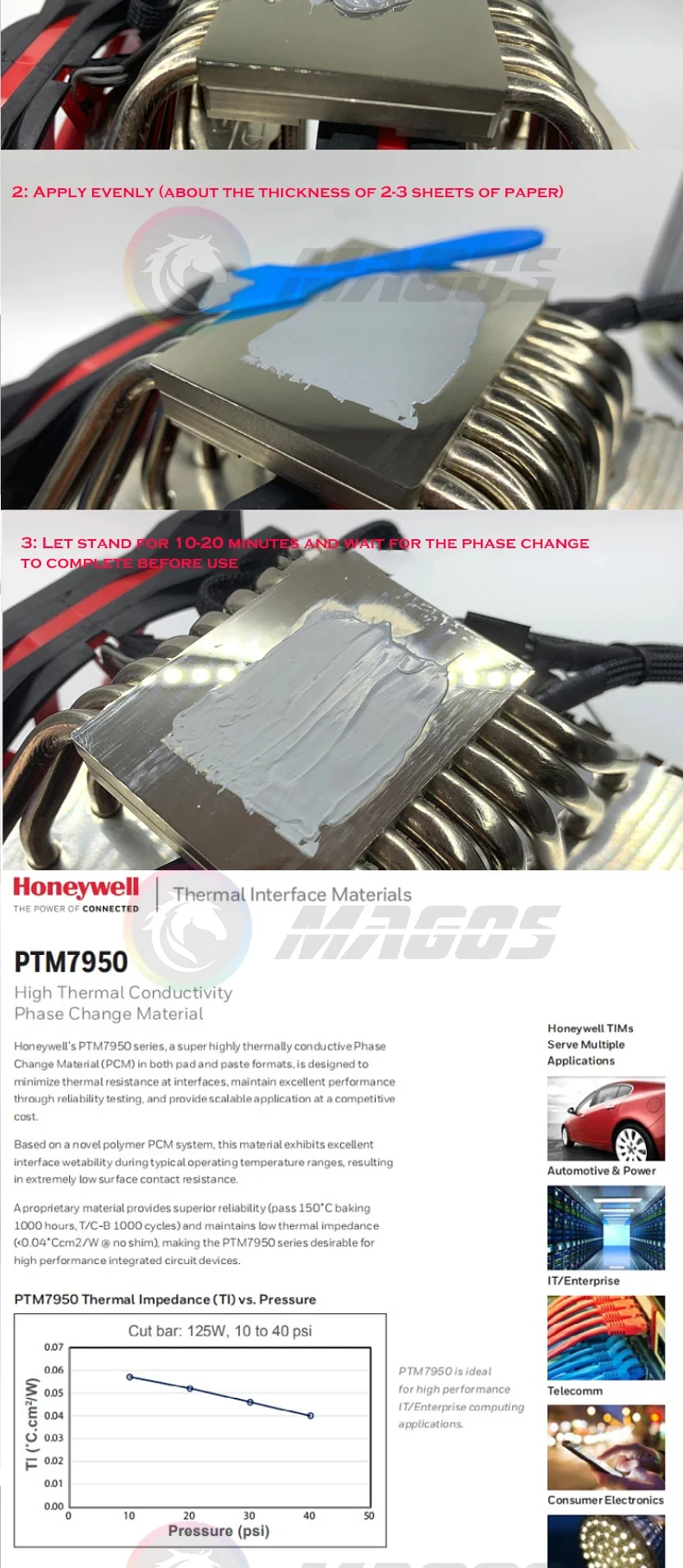

Uso del producto

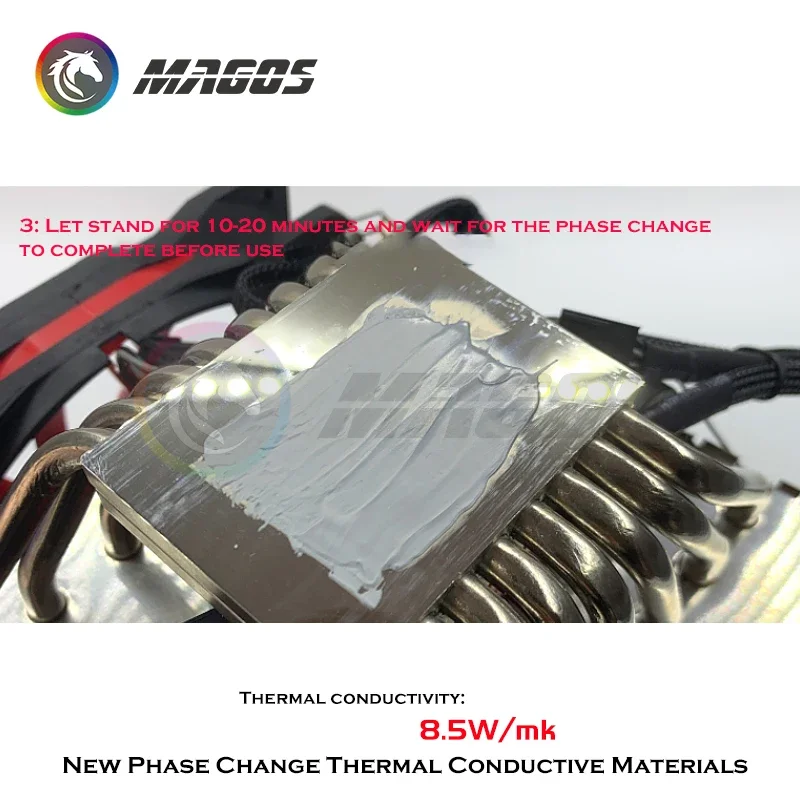

Se sugiere presión y temperatura de sujeción para lograr un espesor mínimo de línea de unión del material de la interfaz térmica, generalmente inferior a 1,5 mil (0,038 mm) para un mejor rendimiento.
El material debe pasar por la temperatura de cambio de fase para presentar un rendimiento de entitlement.

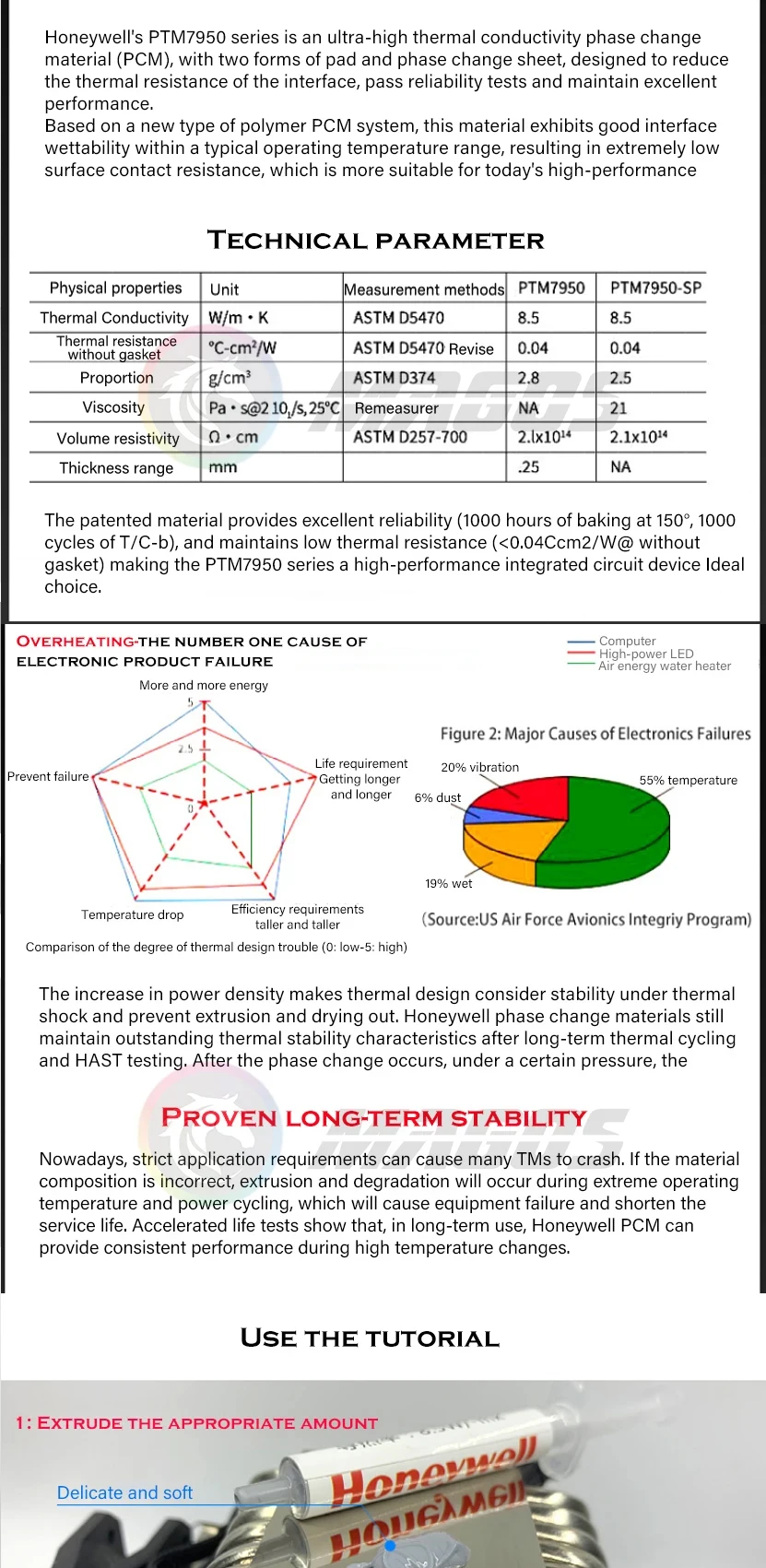

CONFIABILIDAD DE POSTAL DE IMPEDANZA TÉRMICA (ASTM E1461)
Fin de línea 0,04 ̊C-cm2/W
Hornear 150 ̊C, 1000 h 0,04 ̊C-cm2/W
Doble 85, 1000 h 0,04 ̊C-cm2/W
Ciclo de temperatura ''B''(-55 ̊C a +125 ̊C, 1000 ciclos) 0,045 ̊C-cm2/W
¿Cuáles son las expectativas de confiabilidad de los productos PTM 7XXX?
Todas las series 7XXX (7000, 7900 y 7950) pasan las tres principales pruebas de confiabilidad con colores voladores.Honeywell no prueba más de 1000 ciclos, 92 horas HAST y 1000 horas HTS.Sin embargo, de antemano, algunos clientes de automóviles han tardado entre 7900 y más allá de los límites de Honeywell y han descubierto que transmite golpes y vibraciones, ciclos de temperatura más largos y temperatura y humedad más prolongados.
Si su rendimiento de por vida se define principalmente por el ciclismo de potencia, también verifique la serie 6000 que tendrá la vida útil más larga.
La principal diferencia entre los productos 7XXX es el contenido de llenado que hace que el 7950 sea el más conductor.
PTM7950 es ideal para aplicaciones informáticas empresarial/informáticas de alto rendimiento.
