1.Descripción del producto

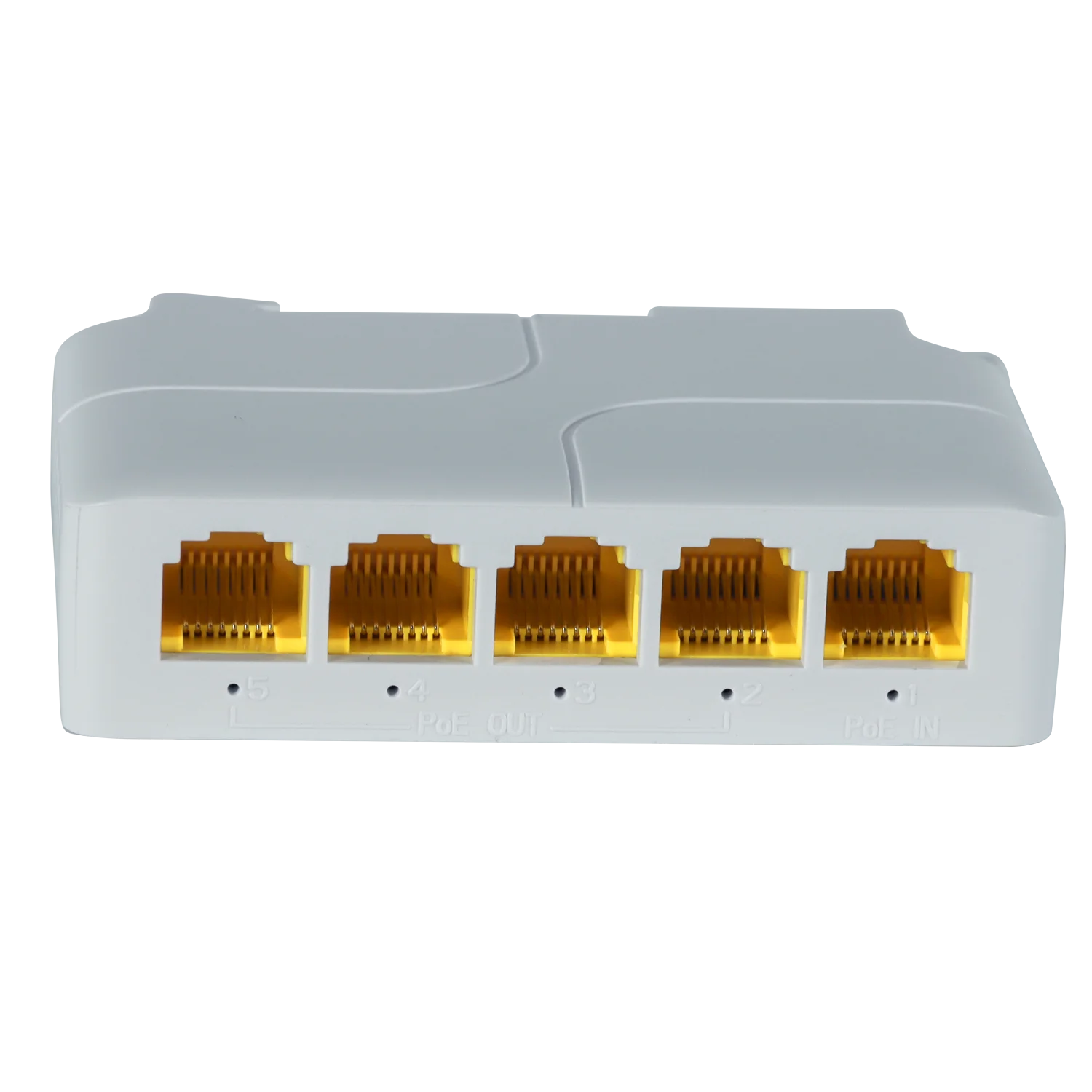

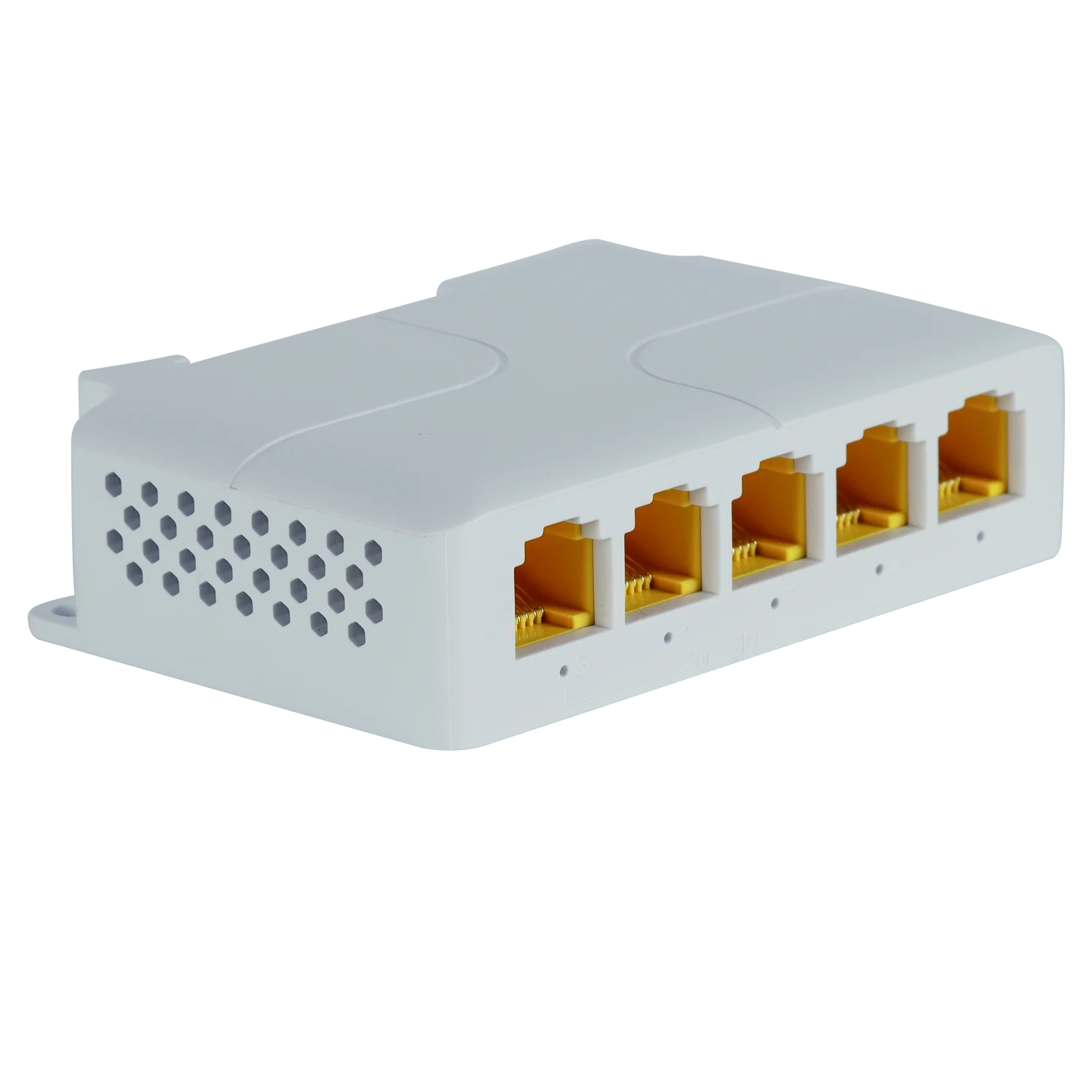

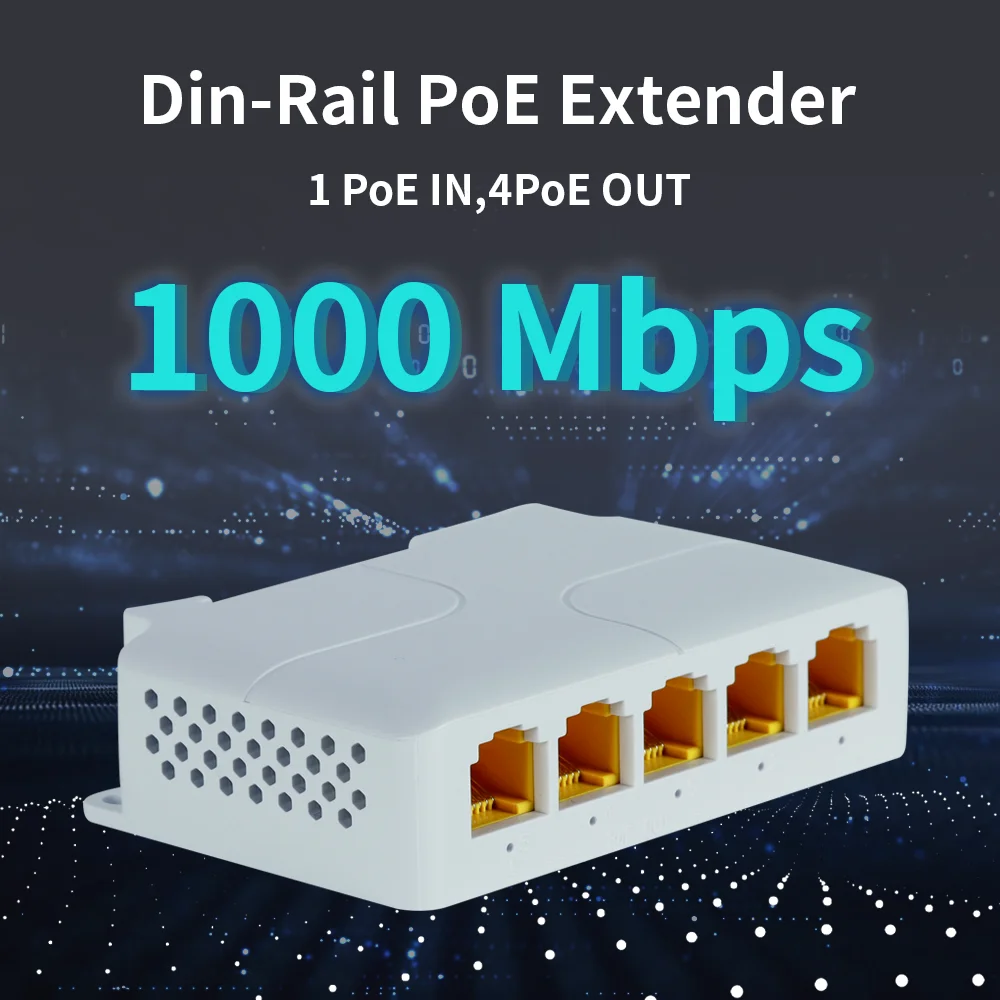

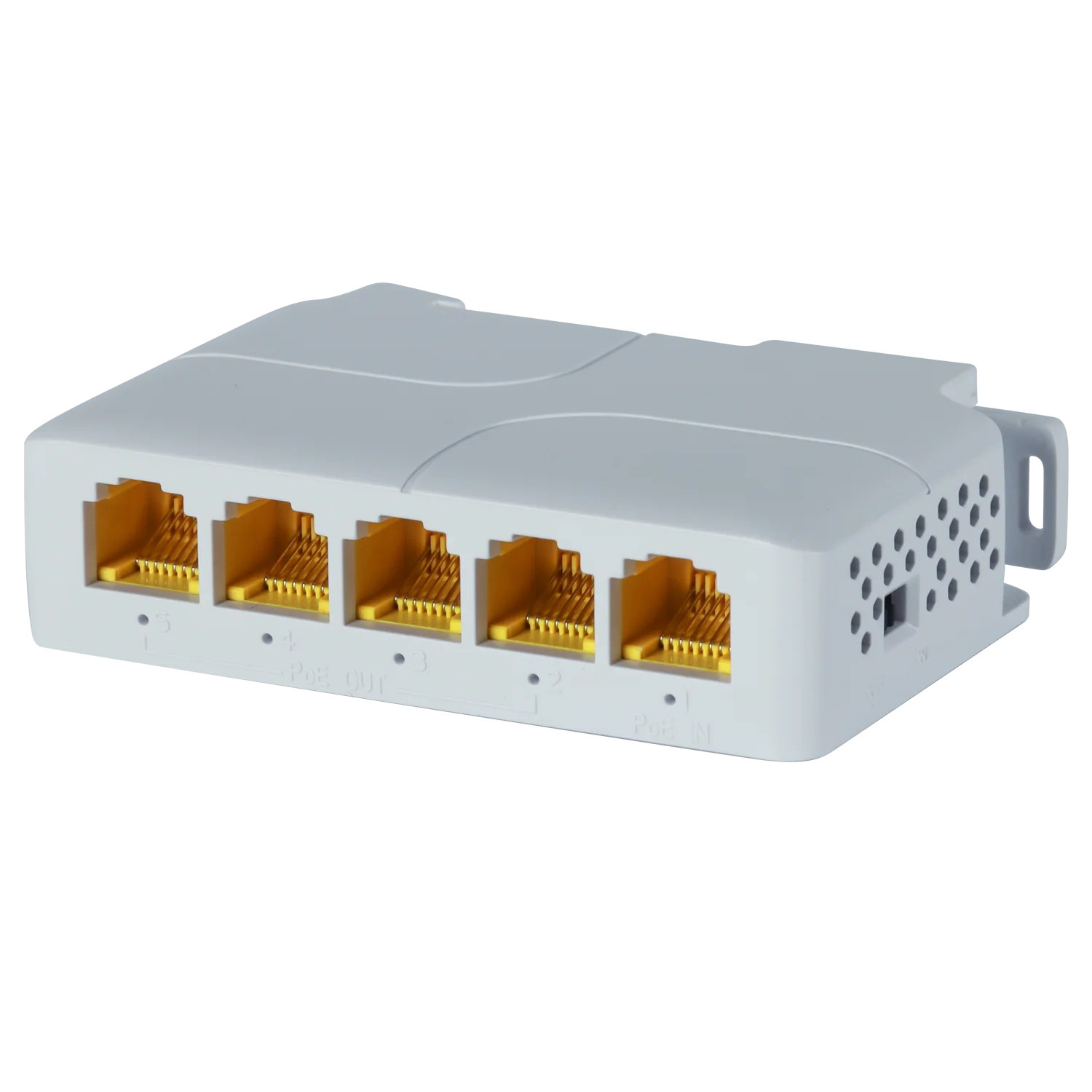

El extensor PoE Hi-BT14G-AGigabit Ethernet proporciona 1 entrada alimentada Gigabit IEEE802.3af/at (PoE/90w), 1 Gigabit IEEE802.3af/at (PoE/60w) + 3 Gigabit IEEE802.3af/salida alimentada por at y 90 W potencia máxima para toda la máquina.
Admite montaje en carril DIN y función vlan de un solo toque.
2.Características del producto
•1 * puerto de entrada alimentado IEEE802.3af/at(PoE/90w).
•1 * salida de puerto alimentado IEEE802.3af/at(PoE/60w).
•3 salidas del puerto de fuente de alimentación IEEE802.3af/at(PoE).

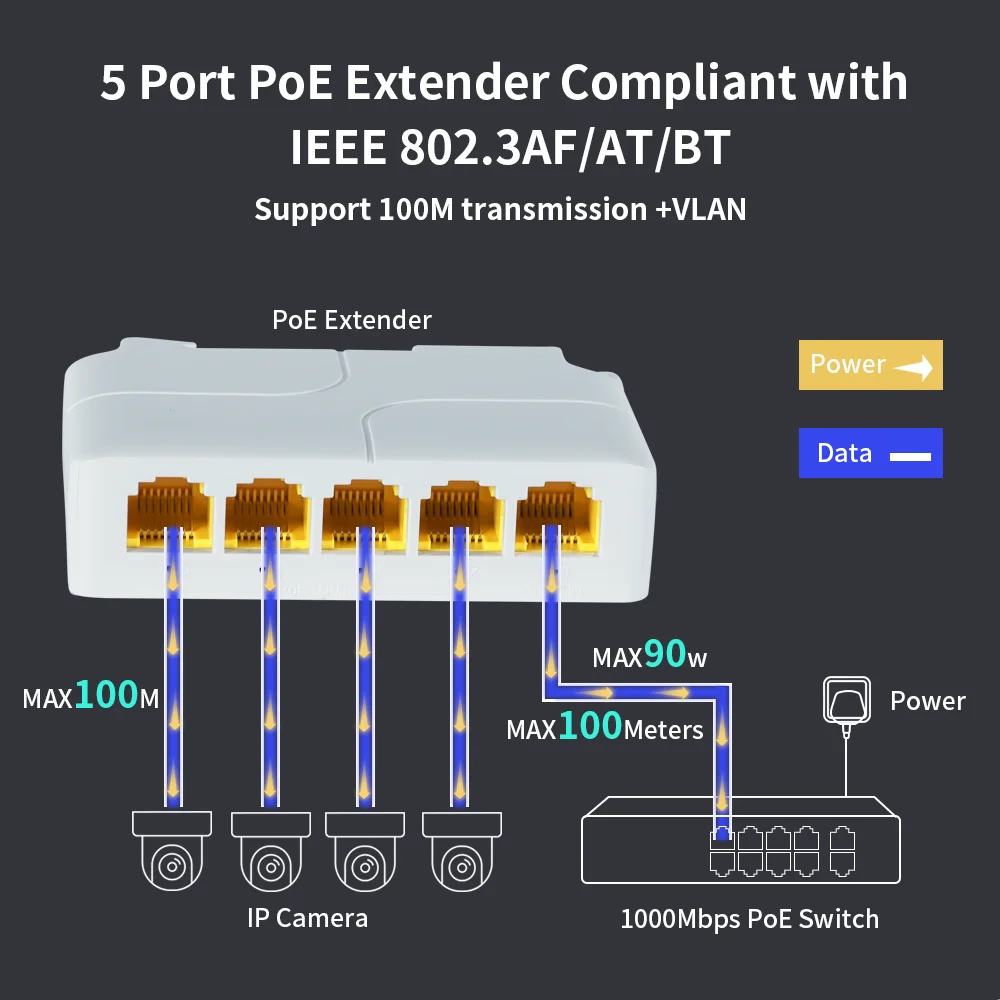

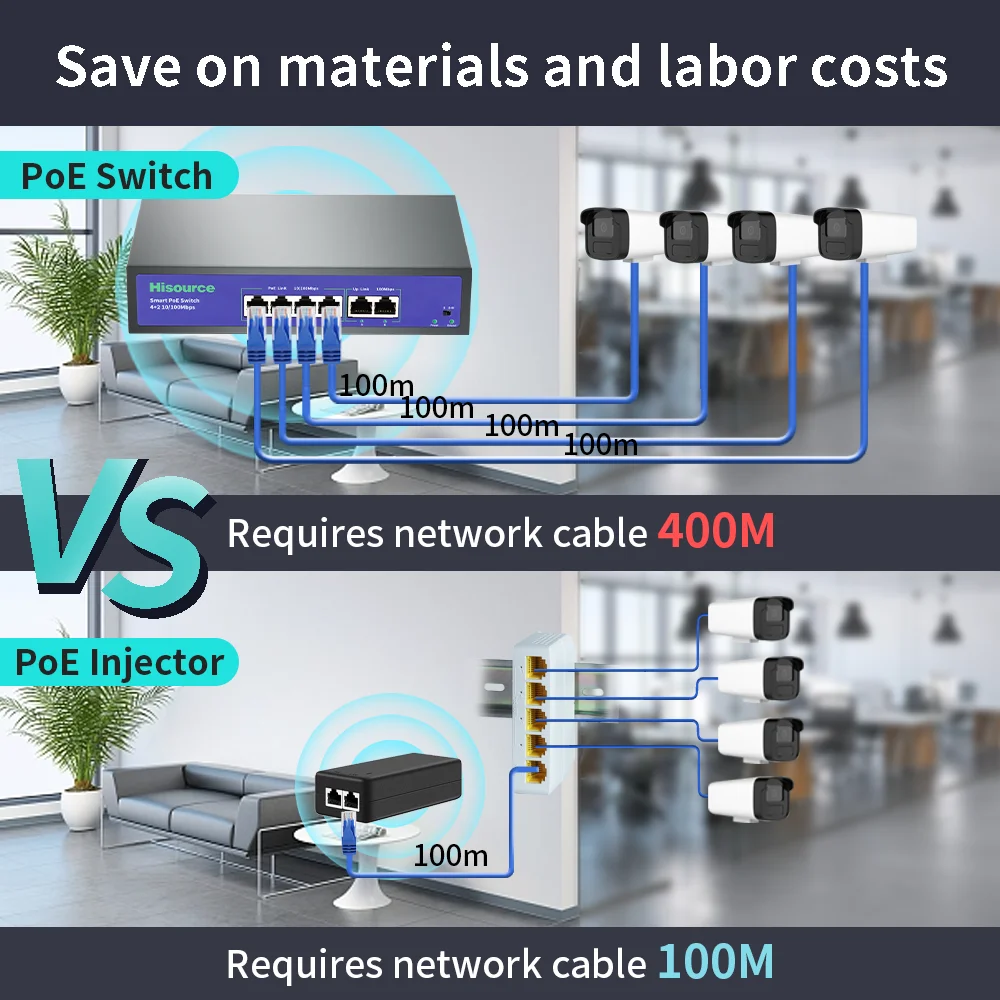

•Extensión de red y relé POE
•Función vlan de un toque.
•Admite montaje en carril DIN.
3.Indicadores de rendimiento del producto
3.1 Características eléctricas
Tabla 1: Características eléctricas
No.
Artículo
valor mínimo
valor máximo
Valor regular
unidad
1
Tensión de entrada
44
52
57
Vcc
2
Corriente de entrada
2000
mA
3
potencia de espera
1
W
3.2 Cambie los indicadores de rendimiento de la red
Tabla 2: indicadores de rendimiento de la red
No.
Artículo funcional
Métricas de rendimiento
1
Estándar de red
IEEE802.3,IEEE802.3u,IEEE802.3x
2
Medio de red
10/100/1000BASE-TX: par trenzado sin blindaje clase 5 y superior
3
Distancia de datos
≤100m
4
Capacidad de conmutación
10 Gbps
5
Tasa de reenvío
10BASE-tx: 14880PPS/puerto
100BASE-tx:148800pps/puerto
1000BASE-tx:1488000pps/puerto
6
Dirección MAC
1K
7
Función de puerto
Mecanismo de prioridad de energía, rápido y directo, aprendizaje y envejecimiento automático MAC
IEEE802.3X Full-duplex y modo y contrapresión para modo Half-duplex
8
Tasa de reenvío de paquetes
7,4Mpps
3.3 Rendimiento de la fuente de alimentación PoE
No.
Artículo funcional
Métricas de rendimiento
1
Estándar de conexión PoE
IEEE 802.3af/at
2
Potencia de entrada del puerto PoE
máximo.90W
3
Potencia de salida del puerto PoE

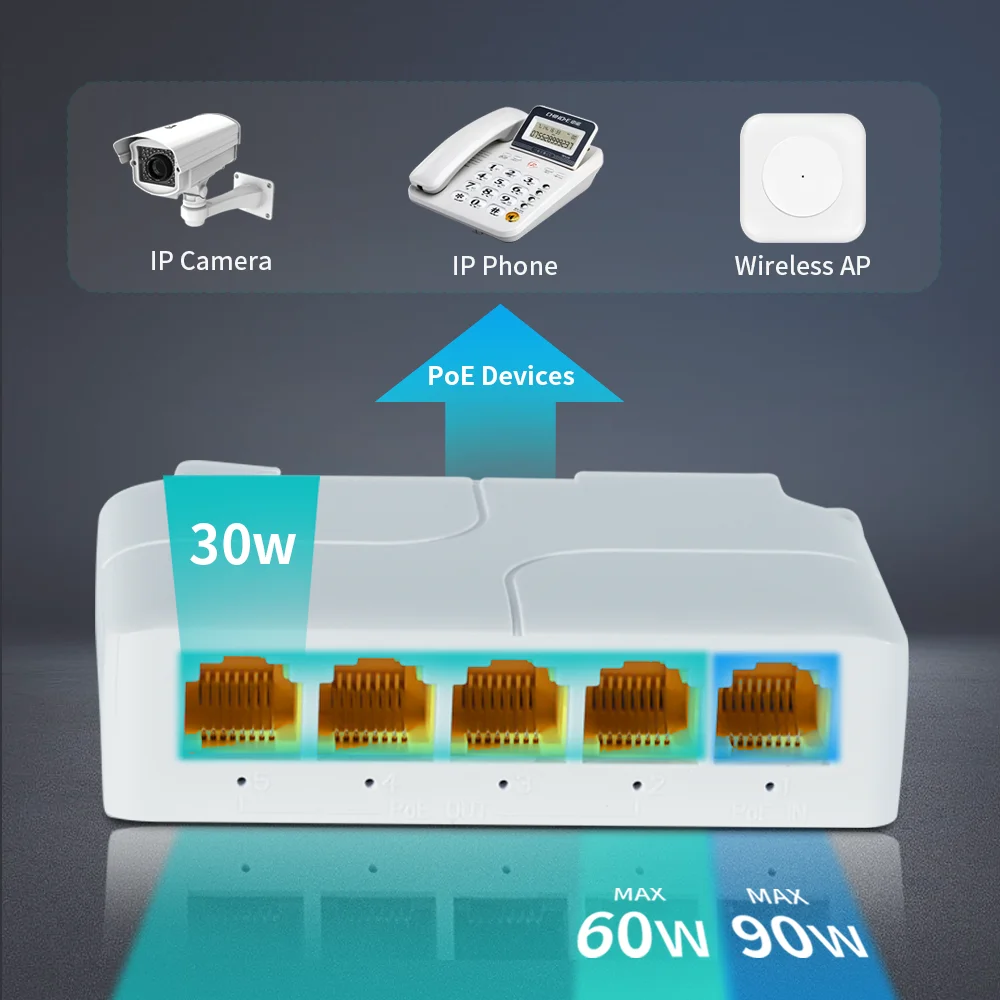

La salida máxima del puerto 1-3 es 30W/la salida máxima del puerto 4 es 60W
4
Núcleo de transmisión de energía de entrada de energía PoE
1/2+、3/6- 、4/5+、7/8-
5
Núcleo de transmisión de potencia de entrada de energía PoE
6
Distancia de transmisión de energía POE
≤100M
7
Medio de transmisión de potencia
10/100/1000BASE-TX: Par trenzado sin blindaje Clase 5 y superior
4.Requisitos de seguridad
Tabla 4: tabla de requisitos de seguridad
Artículo
Indicadores técnicos
Cumplimiento de los indicadores
Nota
Regulaciones de seguridad
UL60950(60065)
Sí
IEC/EN60065(60950)
Sí
GB4943
Sí
5.Compatibilidad electromagnética
5.1 Interferencia electromagnética EMI
Tabla 5:EMI
Artículo
Indicadores técnicos
Cumplimiento de los indicadores
Nota
Puerto de red
Interferencia de conducción
GB9254, CLASE B
No
CLASE FCC PART15
No
EN55032
No
Interferencia de radiación
GB9254, CLASE B
No
CLASE B FCCPART15
No
EN55032
No
5.2 EMS de inmunidad electromagnética
yotem
Indicadores técnicos
Cumplimiento de los indicadores
Nota
Puerto de red de entrada de alimentación POE
Inmunidad electrostática
GB17626.2-1998
Sí
Descarga de contacto 4KV, descarga de aire 8KV
IEC61000-4-2
Sí
Descarga de contacto 4KV, descarga de aire 8KV
Volumen por rayos
GB17626.4-1998
No
Molde común: (carcasa de plástico sin molde común)
IEC61000-4-4
Sí
Modo diferencial: 4KV
6.Rendimiento de aislamiento y resistencia a tierra.
Cable de tierra AC L/N
CC 500 V ≥30 M
Tabla 8: aislamiento soportado voltaje
Cable de tierra AC L/N
CA 1500 V, 1 MIN, 10 mA
Tabla 9: resistencia a tierra
Carcasa al cable de tierra
32A, 2MIN, 0,01Ω
7.Requisitos ambientales
7.1 Temperatura ambiental
*Trabajando:-10℃-55℃.
*Almacenamiento:-40°C a 85°C
7.2 Humedad
*En funcionamiento: 10% a 90% de humedad relativa (sin condensación)
*Almacenamiento: 5% a 95% de humedad relativa (sin condensación)
7.3 Altitud
*Trabajando: Máximo 6500 pies (2000 metros)
*Almacenamiento: 6500 pies (2000 metros) máximo
7.4 Método de refrigeración
*Enfriamiento por ventilación.
