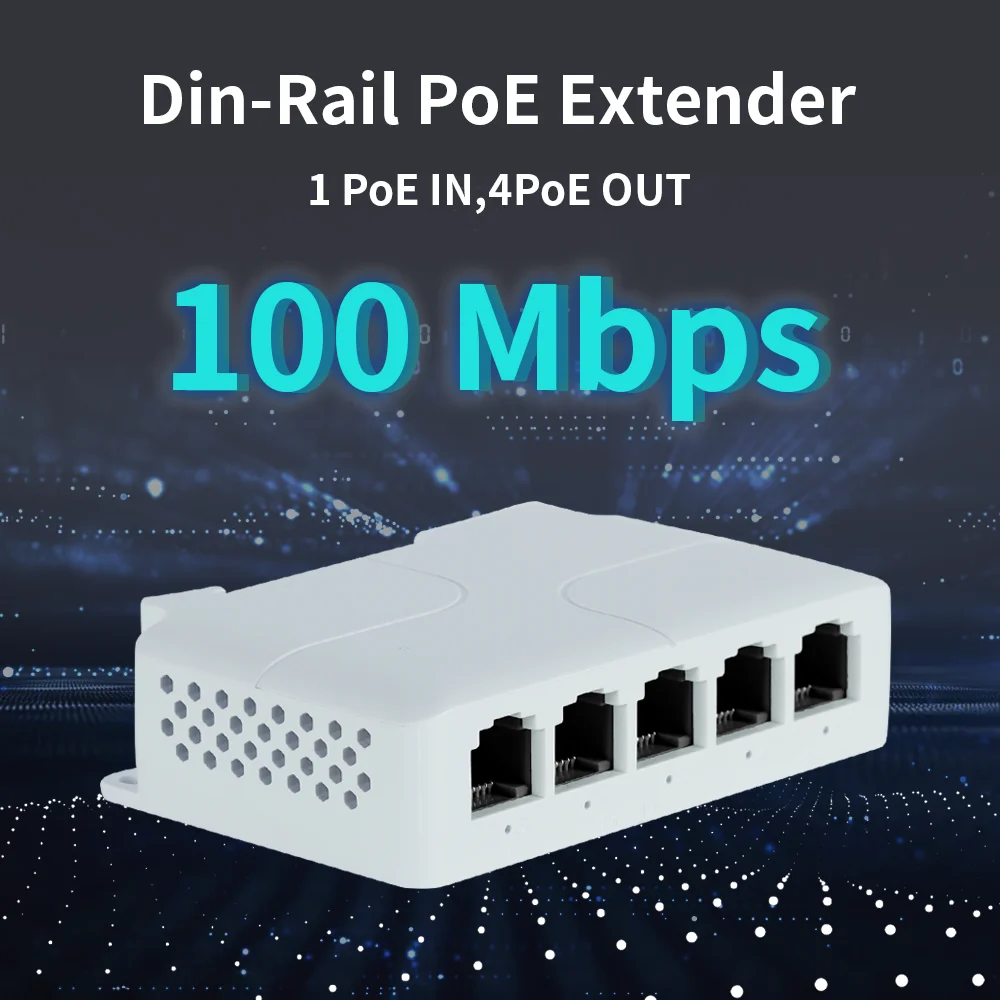

Hisource 1 + 4 puertos 100Mbps extensor POE repetidor de interruptor de red compatible con IEEE802.3af/at/bt 250m para interruptor PoE NVR IPC

1.Descripción del producto

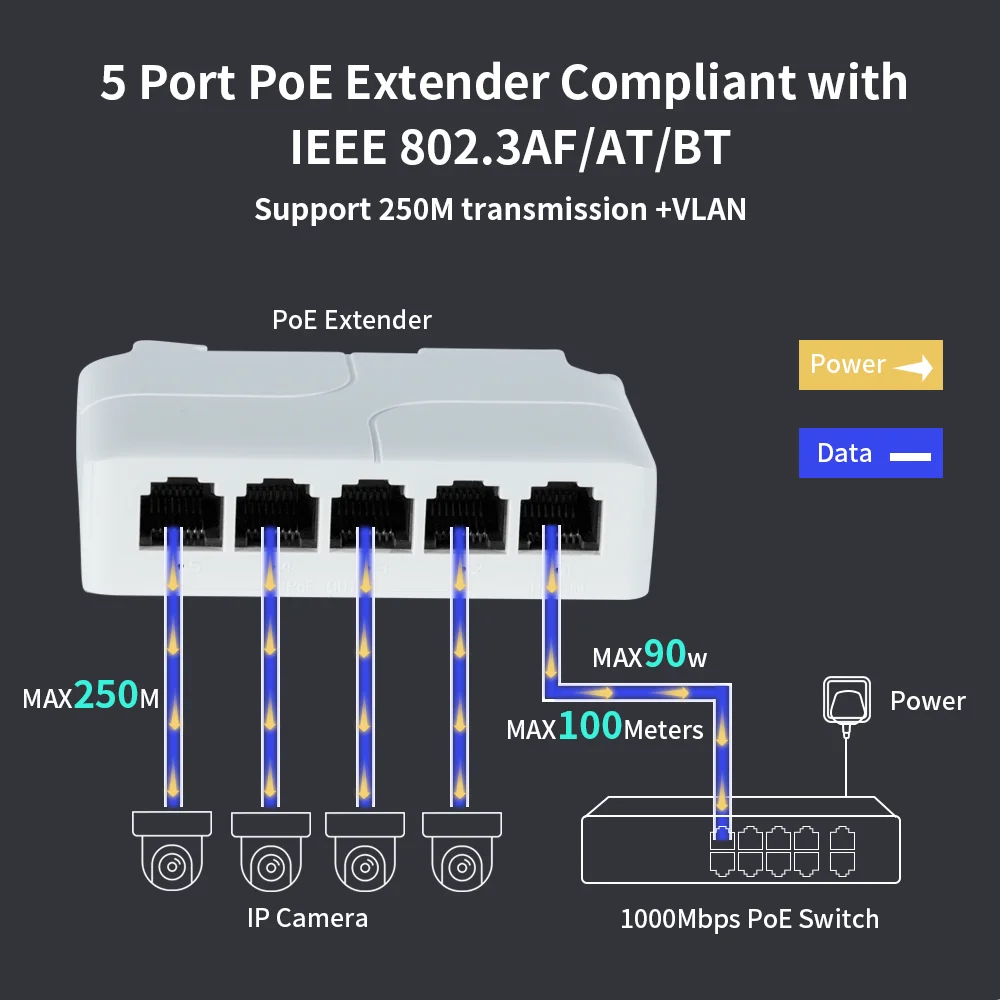

El extensor PoE Ethernet Hi-BT14F-A de 100 Mbps proporciona 1*100 Mbps IEEE802.Entrada alimentada 3af/at(PoE/90w), 1100MbpsIEEE802.3af/at(PoE/60w) + 3 100Mbps IEEE802.Salida de 3af/atpotencia y 90W de potencia máxima para toda la máquina.Admite montaje en carril DIN y función vlan de un solo toque.Admite transmisión de larga distancia de 250 metros

2.Características del producto

• 1 puerto de entrada alimentado por IEEE802.3af/at(PoE/90w).

• 1 * salida de puerto alimentado AIEE802.3af/at(PoE/60w).

• 3 salidas de puerto de fuente de alimentación IEEE802.3af/at(PoE).

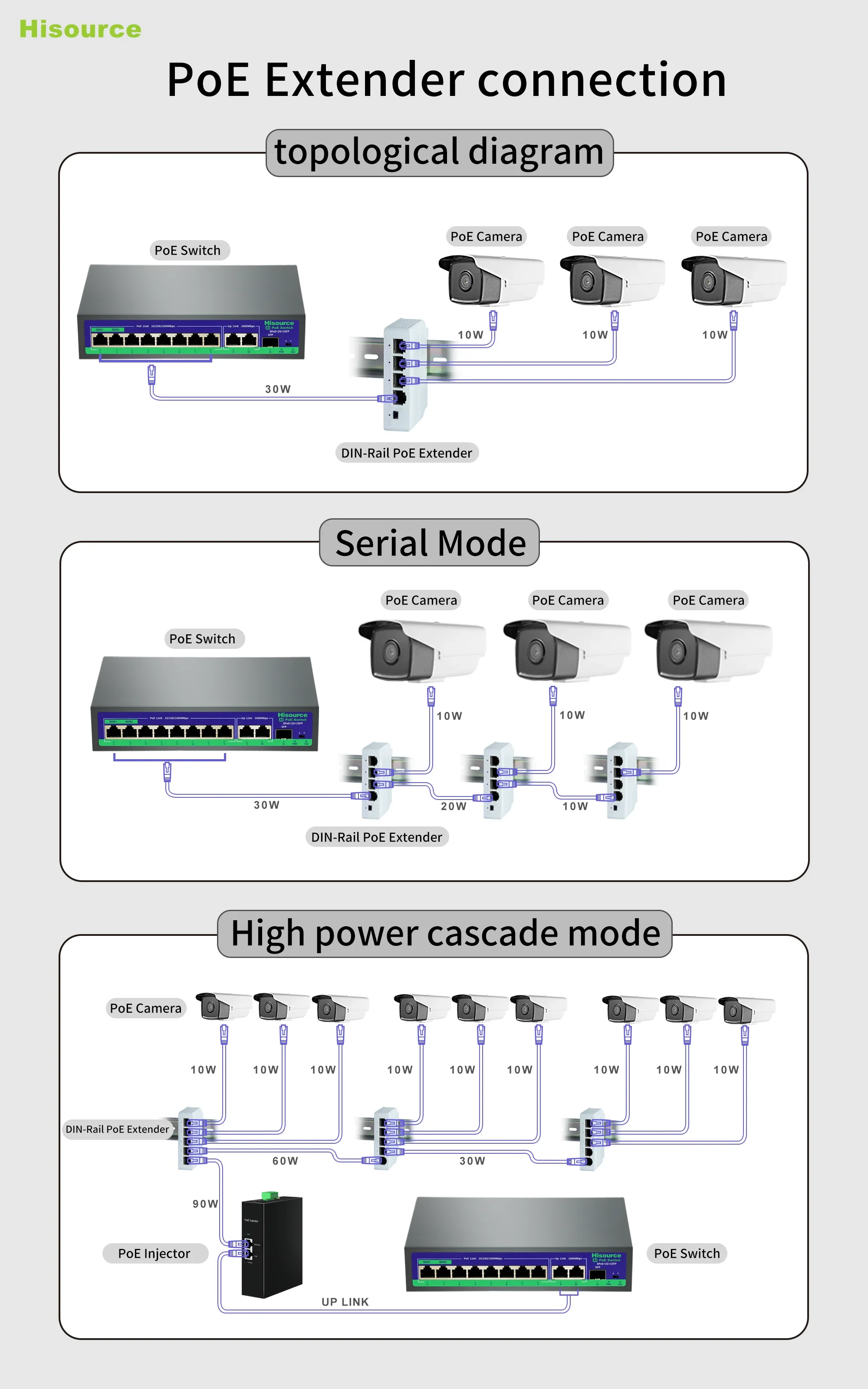

• Extensión de red y relé POE

• Función vlan con un solo toque y transmisión de 250 m

• Admite montaje en carril DIN.

3.Indicadores de rendimiento del producto
3.1 Características eléctricas
Tabla 1: Características eléctricas

No.

Artículo

valor mínimo

valor máximo

Valor regular

unidad

observaciones

1

Tensión de entrada

44

52

57

Vcc

2

Corriente de entrada

2000

mA

3

potencia de espera

1

W

No.

Artículo funcional

Métricas de rendimiento

1

Estándar de red

IEEE802.3,IEEE802.3u,IEEE802.3x

2

Medio de red

10/100/1000BASE-TX: par trenzado sin blindaje clase 5 y superior

3

Distancia de datos

≤250m

4

Capacidad de conmutación

1 Gbps

5

Tasa de reenvío

10BASE-tx: 14880PPS/puerto

100BASE-tx:148800pps/puerto

6

Dirección MAC

1K

7

Función de puerto

Mecanismo de prioridad de energía, rápido y directo, aprendizaje y envejecimiento automático MAC

IEEE802.3X Full-duplex y modo y contrapresión para modo Half-duplex

8

Tasa de reenvío de paquetes

0,74Mpps

No.

Artículo funcional

Métricas de rendimiento

1

Estándar de conexión PoE

IEEE 802.3af/at

2

Potencia de entrada del puerto PoE

máximo.90W

3

Potencia de salida del puerto PoE

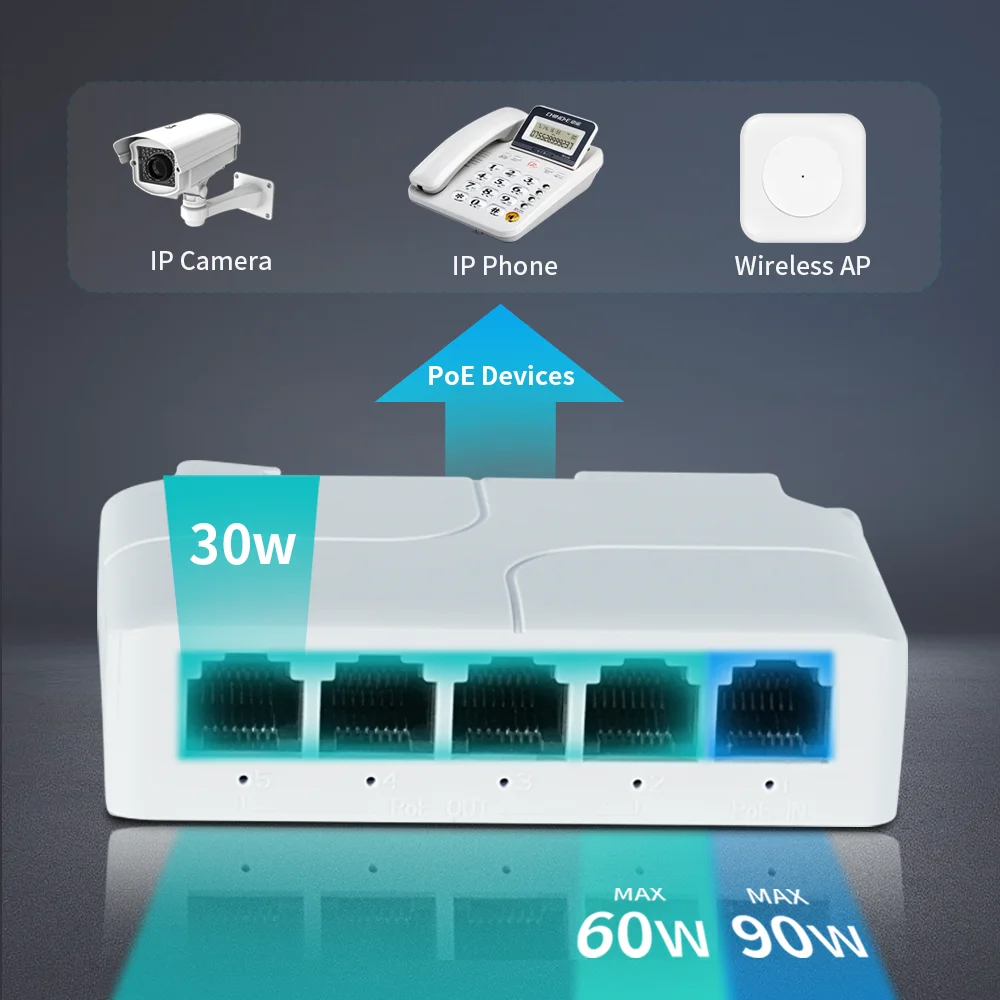

La salida máxima del puerto 1-3 es 30W/la salida máxima del puerto 4 es 60W

4

Núcleo de transmisión de energía de entrada de energía PoE

1/2+、3/6- 、4/5+、7/8-

5

Núcleo de transmisión de potencia de entrada de energía PoE

6

Distancia de transmisión de energía POE

Entrada≤100M, salida≤250m

7

Medio de transmisión de potencia

10/100/1000BASE-TX: Par trenzado sin blindaje Clase 5 y superior

4.Requisitos de seguridad

Artículo

Indicadores técnicos

Cumplimiento de los indicadores

Nota

Regulaciones de seguridad

UL60950(60065)

Sí

IEC/EN60065(60950)

Sí

GB4943

Sí

5.Compatibilidad electromagnética
5.1 Interferencia electromagnética EMI
Tabla 5:EMI

Artículo

Indicadores técnicos

Cumplimiento de los indicadores

Nota

Puerto de red

Interferencia de conducción

GB9254, CLASE B

No

CLASE FCC PART15

No

EN55032

No

Interferencia de radiación

GB9254, CLASE B

No

CLASE B FCCPART15

No

EN55032

No

Artículo

Indicadores técnicos

Cumplimiento de los indicadores

Nota

Puerto de red de entrada de alimentación POE

Inmunidad electrostática

GB17626.2-1998

Sí

Descarga de contacto 4KV, descarga de aire 8KV

IEC61000-4-2

Sí

Descarga de contacto 4KV, descarga de aire 8KV

Volumen por rayos

GB17626.4-1998

No

Molde común: (carcasa de plástico sin molde común)

IEC61000-4-4

Sí

Modo diferencial: 4KV

6.Rendimiento de aislamiento y resistencia a tierra.

Cable de tierra AC L/N

CC 500 V ≥30 M

Tabla 8: aislamiento soportado voltaje

Cable de tierra AC L/N

CA 1500 V, 1 MIN, 10 mA

Tabla 9: resistencia a tierra

Carcasa al cable de tierra

32A, 2MIN, 0,01Ω

7.Requisitos ambientales

7.1 Temperatura ambiental

*Trabajando:-10℃-55℃.

*Almacenamiento:-40°C a 85°C

7.2 Humedad

*En funcionamiento: 10% a 90% de humedad relativa (sin condensación)

*Almacenamiento: 5% a 95% de humedad relativa (sin condensación)

7.3 Altitud

*Trabajando: Máximo 6500 pies (2000 metros)

*Almacenamiento: 6500 pies (2000 metros) máximo

7.4 Método de refrigeración

*Enfriamiento por ventilación.
