Lanzamiento Star LAN Tap 1,5 captura de paquetes de red Mod 100% réplica Original monitoreo herramienta de comunicación Ethernet Shield RJ45

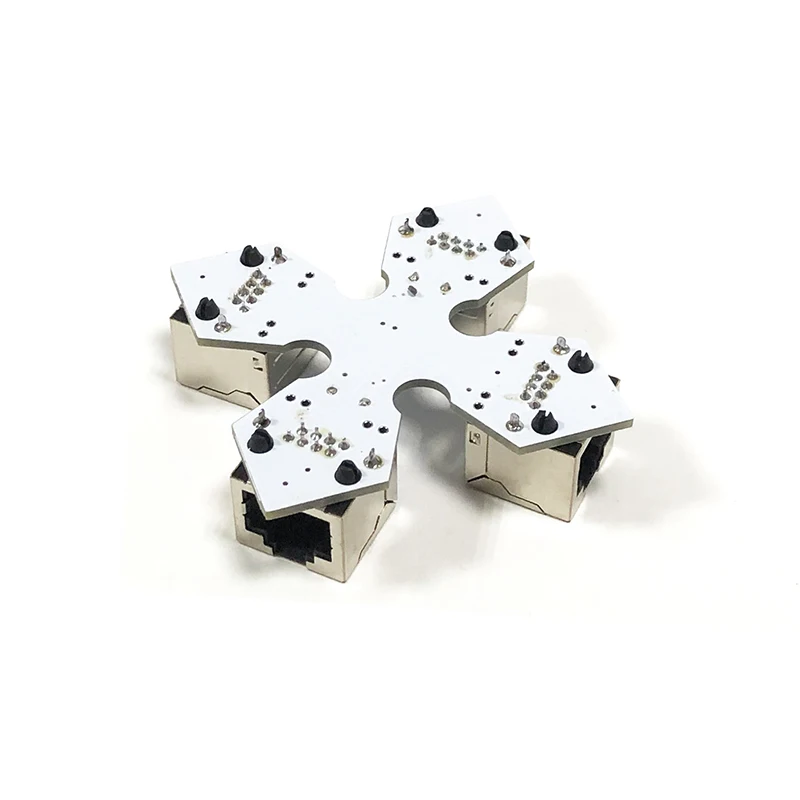

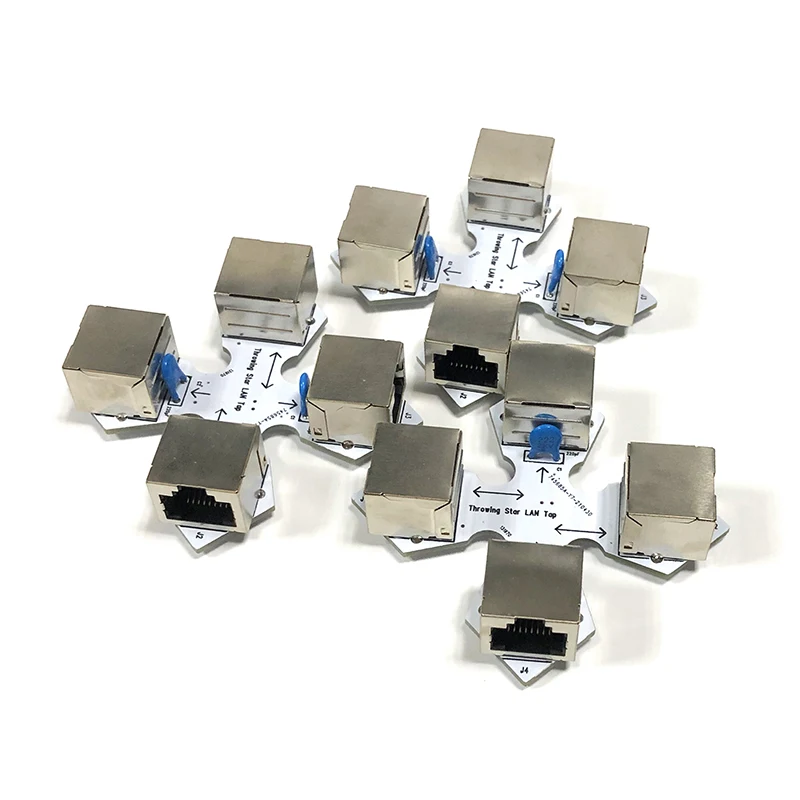

Lanzar Star LAN Tap es un dispositivo pequeño y simple para monitorear las comunicaciones Ethernet.
Uso

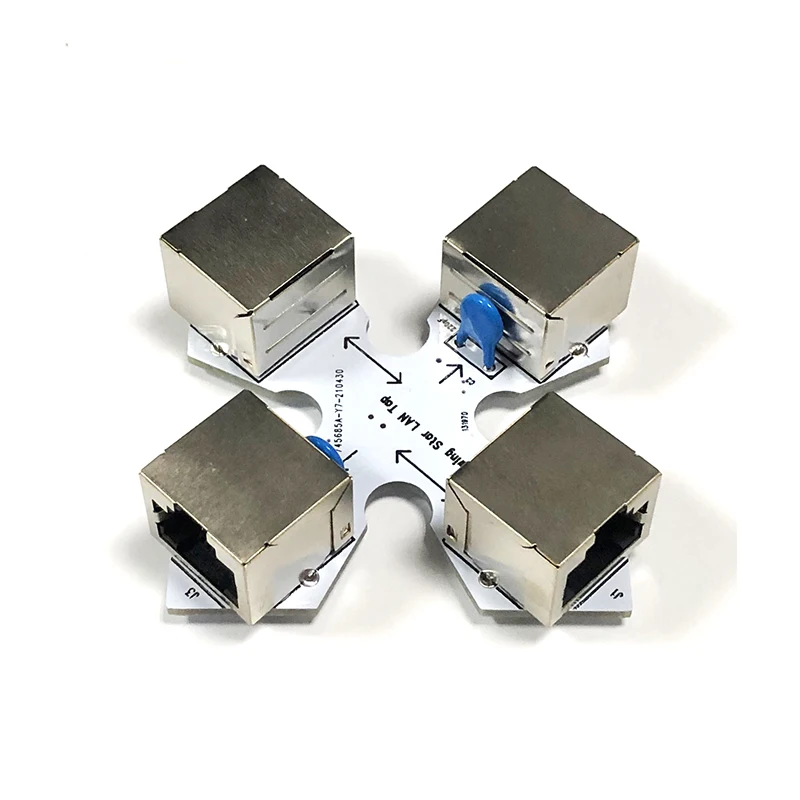

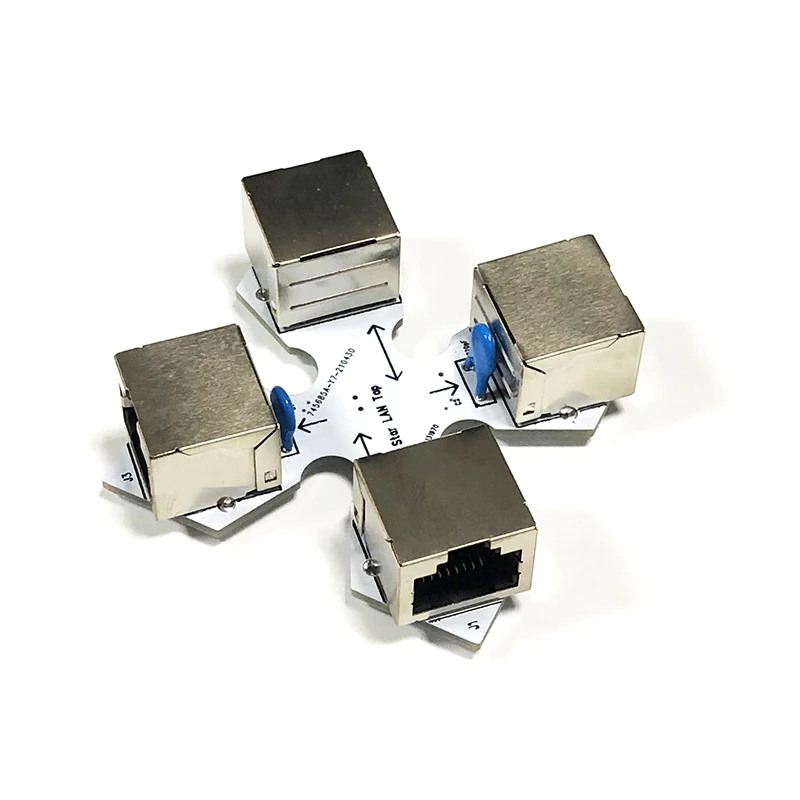

Utilice cables Ethernet para conectar el Tap LAN de estrella de lanzamiento (J1 y J2) en línea con una red de destino a monitorear.
Utilice cables Ethernet para conectar uno o ambos puertos de monitoreo (J3 y J4) a los puertos en una o dos estaciones de monitoreo. Cada puerto controla el tráfico en una sola dirección.
Utiliza tu software favorito (por ejemplo, tcpdump o Wireshark) en las estaciones de monitoreo para capturar el tráfico de la red.
Teoría de la operación
El Tap LAN de estrella de lanzamiento es un tap Ethernet pasivo, que no requiere energía para su funcionamiento. Hay métodos activos de golpeteo de conexiones Ethernet (por ejemplo, un puerto espejo en un interruptor), pero ninguno puede superar los grifos pasivos para la portabilidad. A la red de destino, el toque LAN estrella de lanzamiento parece una sección de cable, pero los cables en el cable se extienden a los puertos de monitoreo además de conectar un puerto de destino al otro.
Los puertos de monitoreo (J3 y J4) son solo receptores; Se conectan a las líneas de datos de recepción en la estación de monitoreo pero no se conectan a las líneas de transmisión de la estación. Esto hace imposible que la estación de monitoreo transmita accidentalmente paquetes de datos a la red objetivo.

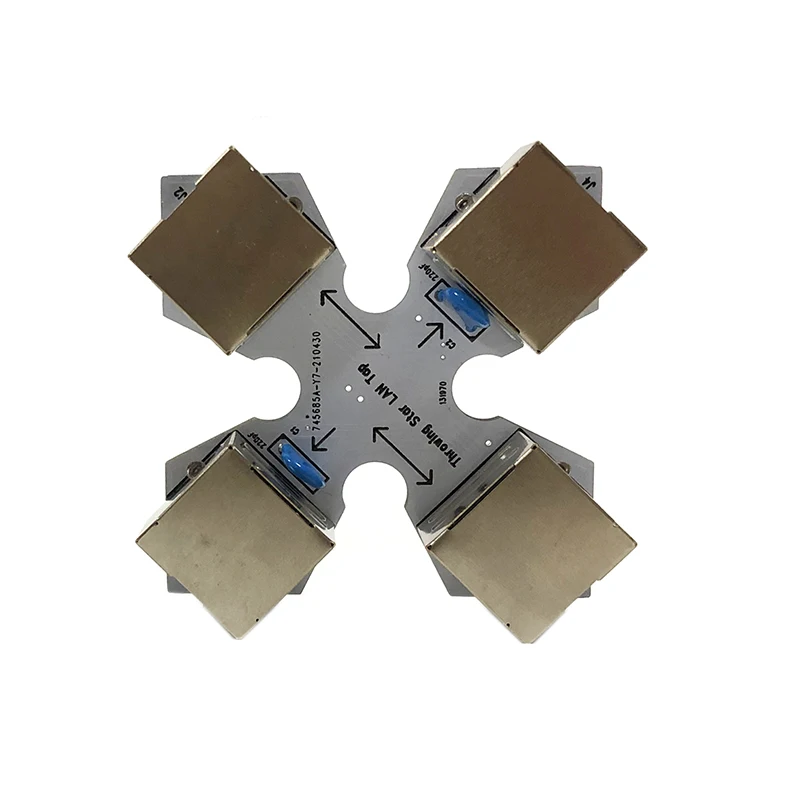

El lanzamiento Star LAN Tap está diseñado para monitorear las redes 10BASET y 100BASETX. No es posible que un grifo sin alimentación realice el monitoreo de redes 1000BASET (Gigabit Ethernet), por lo que el grifo LAN estrella de lanzamiento degrada intencionadamente la calidad de las redes objetivo 1000BASET, obligarles a negociar una velocidad más baja (generalmente 100BASETX) que se puede monitorear pasivamente. Este es el propósito de los dos condensadores (C1 y C2).
Como todos los grifos LAN pasivos, el grifo LAN estrella de lanzamiento degrada la calidad de la señal en cierta medida. Excepto como se describe anteriormente para redes Gigabit, esto rara vez causa problemas en la red de destino. En situaciones en las que se utilizan cables muy largos, la degradación de la señal podría reducir el rendimiento de la red. Es una buena práctica utilizar cables que no tarden más de lo necesario.
