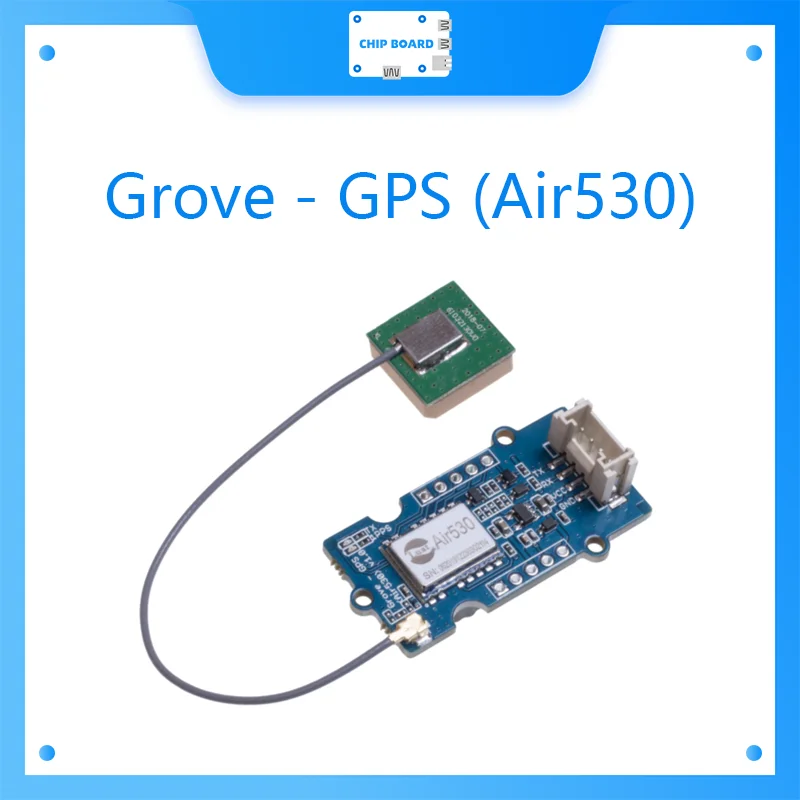

Grove - GPS (Air530) Grove - GPS (Air530)

Detalles del producto

Característica

• Error de posicionamiento dentro de 10 metros

• Posicionamiento y navegación por satélite multimodo y admite más de 6 satélites al mismo tiempo

• La posición sigue siendo rápida y precisa bajo la condición de mala señal

• Bajo consumo de energía solamente 31uA

• Interfaz dura/blanda compatible con otros módulos

• Adopte El diseño integrado de banda base RF, que integra DC/DC, LDO, LNA, front-end RF, procesamiento de banda base, Chip basado en RISC de 32 bits, RAM, almacenamiento FLASH, funciones RTC y de gestión de energía

Descripción

¿Confundido acerca de que su GPS no funciona bien en zonas urbanas o Exteriores bajo solo uno o unos pocos módulos de satélite? Entonces no debería perderse nuestro nuevo Grove-GPS (Air530). Es un módulo de navegación y posicionamiento satelital multimodo altamente integrado y de alto rendimiento para usar con Arduino. Es compatible con GPS / Beidou / Glonass / Galileo / QZSS / SBAS, lo que lo hace adecuado para aplicaciones de posicionamiento GNSS como navegación de automóviles, ropa inteligente y drones. Mientras tanto, este módulo es capaz de recibir más de 6 satélites al mismo tiempo y es capaz de funcionar de manera excelente incluso si hay una señal muy mala.

Grove-Módulo GPS vs Grove - GPS (Air530)

Especificaciones

Grove - GPS (Air530)

Tamaño

40mm x 20mm x 13mm

40mm x 20mm x 13mm

Tasa de actualización

1Hz, máximo 10Hz

–

Tasa de baudios

9,600 – 115,200

9600 –921600

Sensibilidad de navegación

-160dBm

-166dBm

Requisitos de potencia

3,3/5V

3,3/5V

Número de canales

22 seguimiento, 66 canales

–

Hora de comenzar por primera vez

Arranque en frío: 13S
Inicio cálido: 1-2s
Arranque en caliente: 1s

Arranque en frío: 30 segundos
Arranque en caliente: 4 segundos

Antenas

Antena incluida

Antena incluida

Precisión

Precisión de posición horizontal GPS de 2,5 m

2,5 m Precisión de posicionamiento horizontal

Especificación

Parámetros

Valores

Suministro de voltaje

3,3 V/5V

Corriente DE TRABAJO

Hasta 60mA

Interfaz

UART

Tiempo de inicio cálido

4S

Tiempo de arranque frío

30s

Temperatura DE TRABAJO

-35C-85 °C

Temperatura de almacenamiento

-55 °C-100 °C

Humedad

5%-95%

Tiempo de posicionamiento

Arranque en frío de hardware puro

27. 5S

Arranque en caliente de hardware puro

1S

Recaptura de hardware puro

1S

A-GNSS asistida por software

5S

Sensibilidad

Arranque en frío

-148dBm

Arranque caliente

-162dBm

Recaptura

-164dBm

Pista

-166dBm

Precisión

Precisión de posicionamiento horizontal

2,5 m

Alta precisión de posicionamiento

3,5 m

Precisión de velocidad

0,1 m/s

Exactitud de transferencia

30ns

Consumo

Captura corriente [email protected]

42.6mA

Corriente de seguimiento [email protected]

36,7 mA

Baja potencia [email protected]

0,85 mA

Potencia ultra baja [email protected]

31uA

Nota

La prueba anterior se realiza bajo bimodulos de GPS y Beidou.

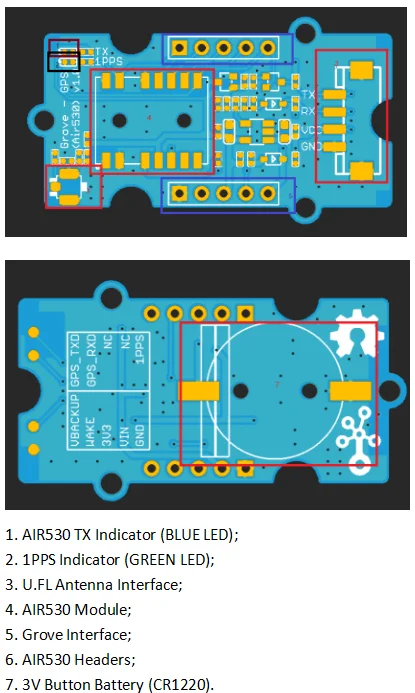

Pinout,

Aplicaciones

• Rastreador GPS

• Navegación GPS

• Medición de distancia

• Navegación Coche

• Dron

Lista de piezas

Artículos

Valores

Tablero GPS (Air 530)

1

Cable Grove

1

Precauciones

• El voltaje de la fuente de alimentación de entrada de la interfaz de la fuente de alimentación Grove no debe exceder los 5,6 V, de lo contrario puede dañar el dispositivo.

• El voltaje de la pila de botón seleccionada no debe exceder los 3V, o probablemente dañará el dispositivo.
