Descripción

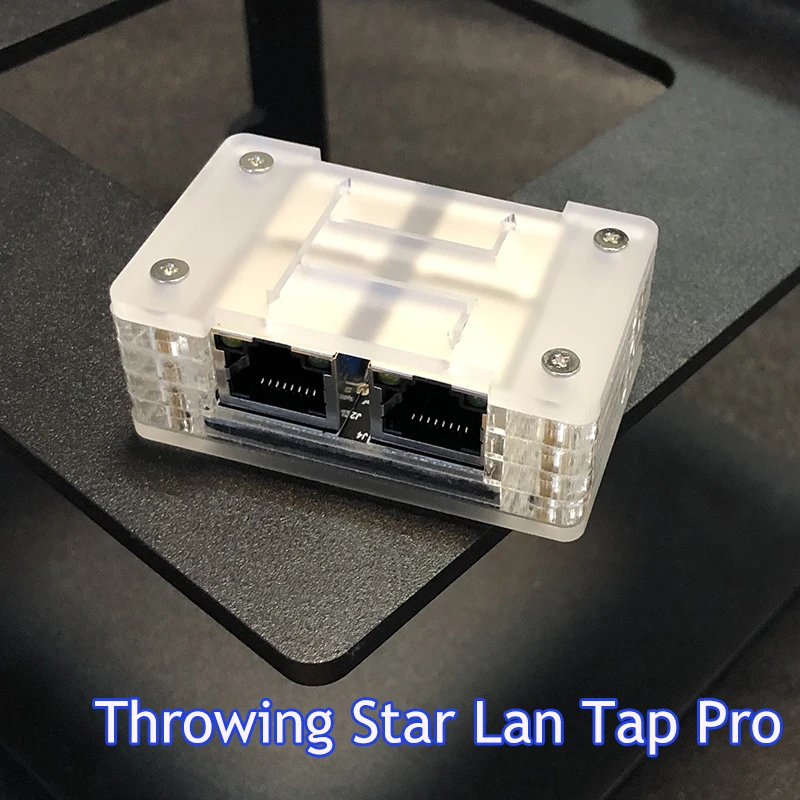

Ethernet pasivo Tap Throwing Star LAN Tap Pro Captura de paquetes de red Mod Réplica Monitoreo Comunicación Ethernet Rj45 Box
El LAN Tap Pro es un grifo Ethernet pasivo, que no requiere energía para su funcionamiento. Existen métodos activos para aprovechar las conexiones Ethernet (por ejemplo, un puerto espejo en un conmutador), pero ninguno puede superar los grifos pasivos para la portabilidad. Para la red de destino, el LAN Tap se ve como una sección de cable, pero los cables en el cable se extienden a los puertos de monitoreo además de conectar un puerto de destino al otro.

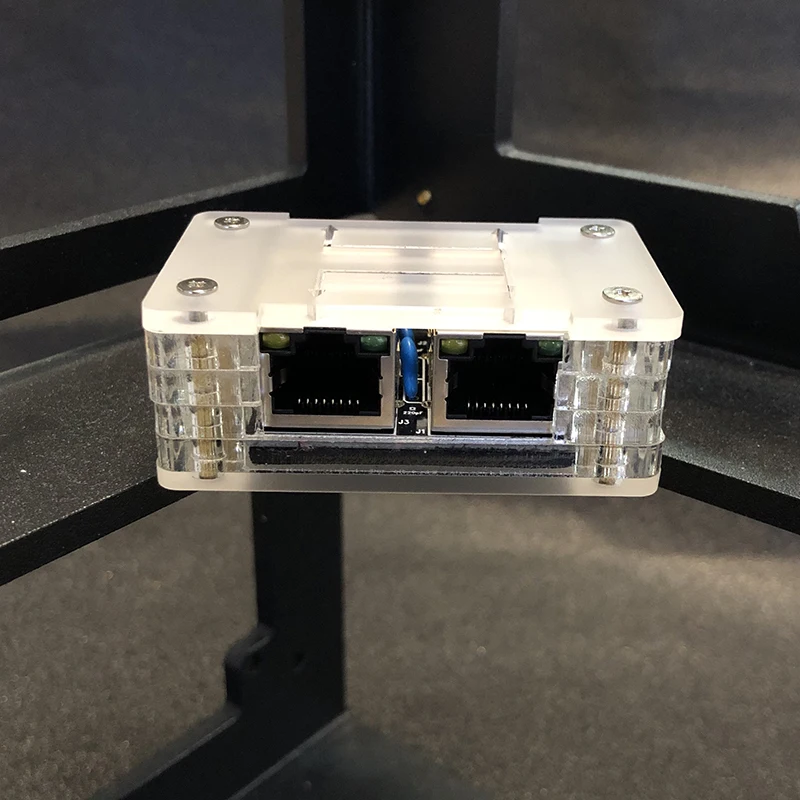

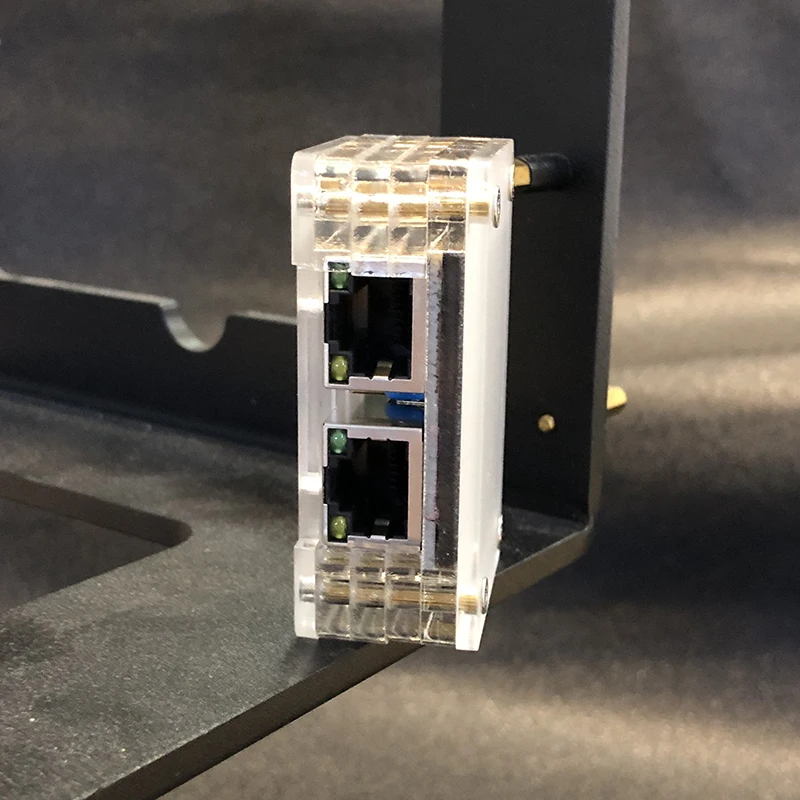

Los puertos de monitoreo (J3 y J4) son de solo recepción; se conectan a las líneas de recepción de datos en la estación de monitoreo pero no se conectan a las líneas de transmisión de la estación. Esto hace que sea imposible que la estación de monitorización transmita accidentalmente paquetes de datos a la red objetivo.
LAN Tap está diseñado para monitorear redes 10BASET y 100BASETX. No es posible que un toque sin alimentación realice el monitoreo de redes 1000BASET (Gigabit Ethernet), por lo que Throwing Star LAN Tap degrada intencionalmente la calidad de las redes de destino 1000BASET, obligándolos a negociar una velocidad más baja (BASETX típicamente 100) que puede ser monitoreada pasivamente. Este es el propósito de los dos condensadores (C1 C2 y).
Como todos los grifos pasivos de LAN, este dispositivo degrada la calidad de la señal hasta cierto punto. Excepto como se describe anteriormente para las redes Gigabit, esto rara vez causa problemas en la red de destino. En situaciones en las que se utilizan cables muy largos, la degradación de la señal podría reducir el rendimiento de la red. Es recomendable utilizar cables que no sean más largos de lo necesario.
Uso
Utilice cables Ethernet para conectar el LAN Tap (J1 y J2) en línea con una red de destino para ser monitoreada.
Utilice cables Ethernet para conectar uno o ambos puertos de monitoreo (J3 y J4) a puertos en una o dos estaciones de monitoreo. Cada Puerto monitorea el tráfico en una sola dirección.
Use su software favorito (por ejemplo, tcpdump o Wireshark) en la (s) Estación (es) de monitoreo para capturar el tráfico de red.
