Descripción
Unidad central de procesamiento (CPU)
Soporte para procesadores de ranura LGA1151: Intel ® Core™Procesador I7/Intel ® Core™Procesador I5/Intel ® Core™Procesador I3/Procesador Intel ® Pentium®/Procesador Intel ® Celeron®
La memoria caché L3 depende de la CPU
(Consulte el sitio web de Gigabyte para obtener una lista de procesadores compatibles)
Conjunto chip
Conjunto de chips Intel ® H110 de alta velocidad
Memoria
Dos ranuras DIMM DDR4, * compatible con hasta 32 GB
* Debido a las limitaciones del sistema operativo Windows de 32 bits, si instala más de 4 GB de memoria, la capacidad de memoria real mostrada será menor que la capacidad de memoria real instalada.
Admite tecnología de memoria de doble canal
Compatible con DDR4 2400/2133 MHz
Admite memoria ECC UDIMM 1Rx 8/2Rx8 (funcionamiento sin modo ECC)
Admite memoria no ECC UDIMM 1Rx 8/2Rx 8/1Rx16
(Consulte el sitio web de Gigabyte para conocer las velocidades de los módulos de memoria compatibles y una lista)
Función de visualización
Procesador integrado con funcionalidad de visualización-Gráficos HD compatibles con Intel®:
1 interfaz VGA, compatible con una resolución de 1920x1200 a 60Hz.
1 interfaz de 2/2 ", compatible con resolución de 1920x1200 a 60Hz.
* Este conector de la no admite la función de transferencia a VGA.
Soporte * memoria de pantalla compartida * 1024 MB
Efectos de sonido
Chip Realtek ® ALC887 incorporado
Soporte para audio de alta definición
Soporta 2/4/5.1/7.1 canales
* Para habilitar la salida de audio de 7,1 canales, debe usar el orificio de salida de audio en el panel frontal del módulo de audio HD (alta definición) para conectarlo, y seleccione la función de audio multicanal a través del software de audio.
Soporte para salida S/PDIF
Red
Chip de red Realtek ® GbE integrado (10/100/1000 Mbit)
Ranura de expansión
1 ranura PCI-E x16, compatible con las especificaciones de funcionamiento x16
(La ranura PCI-E x16 admite PCI-E 3,0)
2 ranuras PCI-E X1
(* Todas las ranuras PCI-E X1 admiten PCI-E 2,0)
Interfaz de dispositivo de almacenamiento
Chipset integrado:
Cuatro interfaces SATA 3,0
USB
Chipset integrado:
4 Conectores USB 3,0 (2 en el panel trasero, 2 para conectar desde la toma USB integrada en la placa base a través de un cable plano)
6 conectores USB 2,0 (2 en el panel trasero, 4 conectados a través de un cable plano desde la toma USB integrada en la placa base)
Enchufe interno
1 toma de corriente de la placa base de 24 pines
1 toma de corriente CPU de 8 pines
Cuatro interfaces SATA 3,0
1 toma de ventilador CPU
2 tomas de ventilador del sistema
1 Conector de puente para placa base
1 toma de audio frontal
Toma de salida 1 S/PDIF
1 enchufe USB 3,0 (cada enchufe * se puede conectar a más de dos conectores frontales)
2 enchufes USB 2,0 (cada enchufe * se puede conectar a más de dos conectores frontales)
1 Módulo de cifrado de seguridad (TPM)
1 Puente de datos CMOS claro

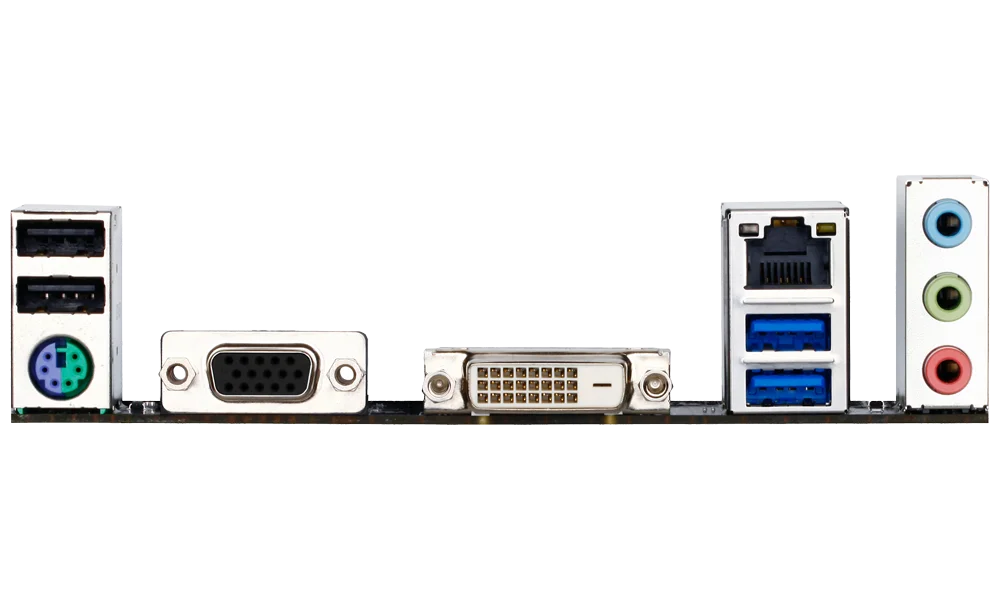

Enchufe de conexión de la unidad del panel trasero
1 interfaz de teclado/ratón PS/2
1 Conector VGA
1 Conector de dos vías
2 conectores USB 3,0
2 conectores USB 2,0
1 interfaz de red de 2/2"
3 interfaces de audio (entrada de audio, salida de audio, micrófono)
Controlador I/O
Chip DE CONTROL DE E/S iTE® integrado
Monitorización hardware
Detección de voltaje del sistema
Detección de temperatura de CPU/sistema
Detección de velocidad del ventilador del sistema/CPU
CPU/Sistema sobre advertencia de temperatura
Advertencia de fallo de ventilador de CPU/sistema
CPU/Sistema de Control de ventilador inteligente
* Si la función de control de ventilador inteligente es compatible depende de los diferentes ventiladores de refrigeración.
BIOS
1 flash de 64 Mbit
Usar AMI UEFI BIOS autorizado
PnP 1.0a 、 DMI 2,7 、 WfM 2,0 、 SM BIOS 2,7 、 ACPI 5,0
