Descripción
CPU
Compatible con Intel® Core de 7ª/6ª generación™Procesadores i7/Intel® Core™Procesadores i5/Intel® Core™Procesadores I3/Procesadores Intel® Pentium®/Procesadores Intel® Celeron® en el paquete LGA1151
* Para Intel® Core de 7ª generación™El soporte de procesadores necesita actualizar la última BIOS.
El caché L3 varía según la CPU
(Consulte "Lista de soporte de CPU" para obtener más información).
Conjunto chip
Conjunto de chips Intel® B150 Express
Memoria
2 enchufes DIMM DDR4 que admiten hasta 32 GB de memoria del sistema
* Debido a la limitación del sistema operativo Windows de 32 bits, cuando se instalan más de 4 GB de memoria física, el tamaño de la memoria real que se muestra será menor que el tamaño de la memoria física instalada.
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DDR4 2133 MHz
Compatible con módulos de memoria ECC UDIMM 1Rx 8/2Rx8 (Funciona en modo no ECC)
Soporte para módulos de memoria no ECC UDIMM 1Rx 8/2Rx 8/1Rx16
(Consulte "Lista de soporte de memoria" para obtener más información).
Gráficos a bordo
Procesador de gráficos integrado-Intel® HD Graphics compatible:
1 puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60Hz.
1 puerto de 2 puertos, admite una resolución máxima de 1920x1200 a 60Hz.
* El puerto no admite conexión D-Sub por adaptador.
1 x Puerto HDMI, que admite una resolución máxima de 4096x2160 @ 24Hz
* Soporte para versión HDMI 1,4.
Admite hasta 3 pantallas al mismo tiempo
Memoria compartida máxima de 1024 MB
Audio
Códec Realtek® ALC887
Audio de alta definición
2/4/5.1/7.1 canal
* Para configurar el audio de 7,1 canales, debe usar un módulo de audio del panel frontal HD y habilitar la función de audio multicanal a través del controlador de audio.
Soporte para salida S/PDIF
LAN
Chip LAN Realtek® GbE (10/100/1000 Mbit)
Ranuras de expansión
1 x ranura PCI Express x16, funcionando en x16 (PCIEX16)
2 ranuras PCI Express X1
(Todas las ranuras PCI Express cumplen con el estándar PCI Express 3,0).
1 ranura PCI
Interfaz de almacenamiento
Conjunto de chips:
1 Conector M.2 Socket 3 (3 Socket, tecla M, tipo 2242/2260/2280 SATA y PCIe X4/X2/X1 compatible con SSD)
6 conectores SATA 6 Gb/s
USB
Conjunto de chips:
6 puertos USB 3,0/2,0 (4 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)
6 puertos USB 2,0/1,1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)
Conectores de E/S internos
1 Conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 x conector M.2 Socket 3
6 conectores SATA 6 Gb/s
1 cabezal de ventilador de CPU
1 cabezal de ventilador del sistema
1 x cabezal del panel frontal
1 cabezal de audio del panel frontal
1 cabezal de salida S/PDIF
1 cabezal USB 3,0/2,0
2 cabezales USB 2,0/1,1
1 encabezado de módulo de plataforma segura (TPM)
1 cabezal de puerto serie
1 cabezal de puerto paralelo
1 Puente CMOS transparente

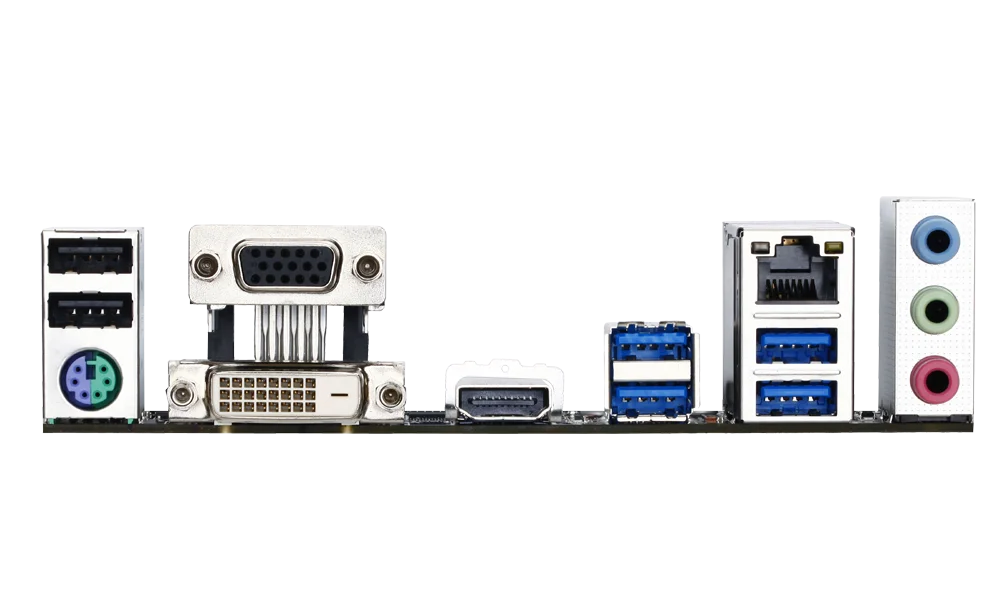

Conectores panel trasero
1 puerto para teclado/ratón PS/2
1 puerto D-Sub
1 x PUERTO DE
1 x Puerto HDMI
4 puertos USB 3,0/2,0
2 puertos USB 2,0/1,1
1 x PUERTO DE
3 conectores de audio (entrada de línea, salida de línea, entrada de micrófono)
Controlador I/O
Chip controlador de E/S iTE®
Monitorización H/W
Detección de voltaje del sistema
Detección de temperatura de CPU/sistema
CPU/sistema de detección de velocidad del ventilador
Advertencia de sobrecalentamiento de CPU/sistema
Advertencia de fallo del ventilador de CPU/sistema
Control de velocidad del ventilador CPU/sistema
* Si la función de control de velocidad del ventilador es compatible dependerá del enfriador que instale.
BIOS
Flash de 2x64 Mbit
Uso de AMI UEFI BIOS con licencia
Soporte para DualBIOS™
PnP 1.0a, DMI 2,7, WfM 2,0, SM BIOS 2,7, ACPI 5,0
Características únicas
Soporte para APP Center
* Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar según las especificaciones de la placa base.
OSD 3D
@ BIOS
Autoverde
Estación nube
EasyTune
Bota rápida
TimeLock inteligente
Teclado inteligente
Respaldo inteligente
Visor de información del sistema
Bloqueador USB
Soporte para Q-Flash
Soporte para Smart Switch
Soporte para instalación Xpress
Software incluido
Norton® Internet Security (versión OEM)
CFosSpeed,
Sistema operativo
Windows® 10 de 64 bits (para procesadores Intel® de 7ª generación)
Windows® 10 64 bits/Windows® 8,1 64 bits/Windows® 7 32 bits/64 bits (para procesadores Intel® de 6ª generación)
* Descargue la "Herramienta de instalación USB de Windows" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.
Factor de forma
Factor de forma Micro ATX; 24,4 cm x 17,4 cm
