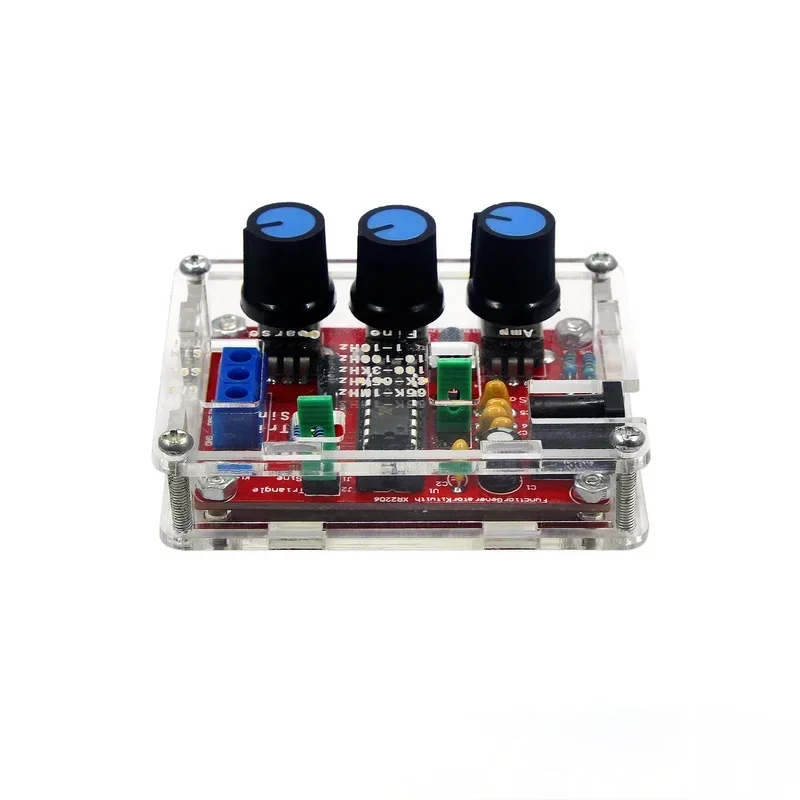

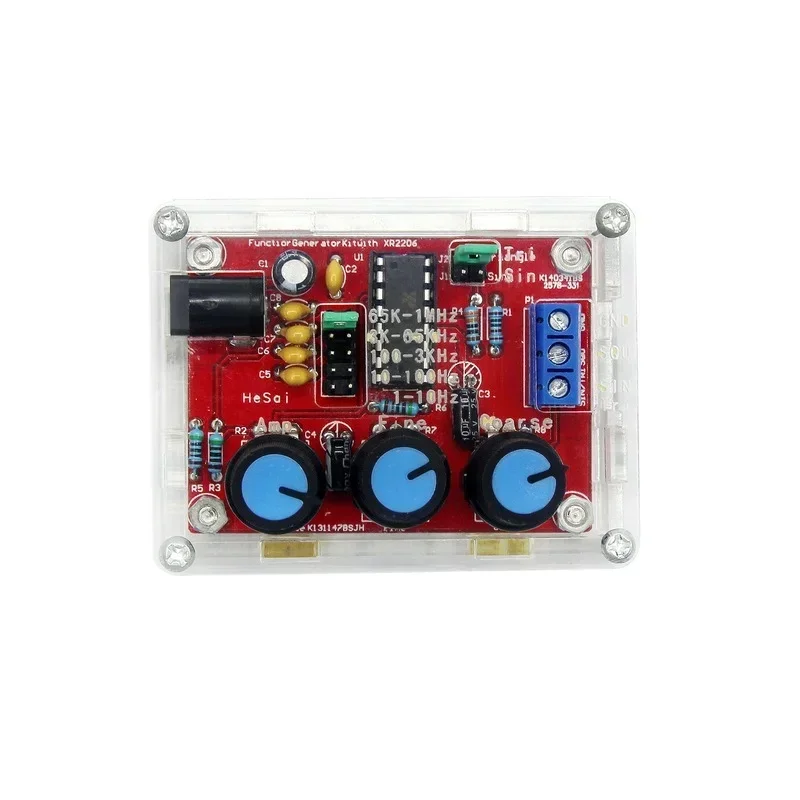

Generador de señal de salida sinusoidal/triangular/cuadrada, amplitud de frecuencia ajustable, Kit DIY, generador de señal de función

Generador de señal de función XR2206, Kit de bricolaje, generador de señal de salida sinusoidal/triangular/cuadrado, amplitud de frecuencia ajustableCaracterísticas del circuito:

• Puede generar onda sinusoidal, onda triangular, onda cuadrada

• La frecuencia puede ser de 1HZ-1MHZ

• Frecuencia y amplitud ajustables;

• Resolución de precisión de cinco dígitos;

• El ajuste de frecuencia tiene un ajuste grueso y fino;

• Amplio rango de fuente de alimentación, puede utilizar una fuente de alimentación externa con una batería de 9-12 V o 9 V;

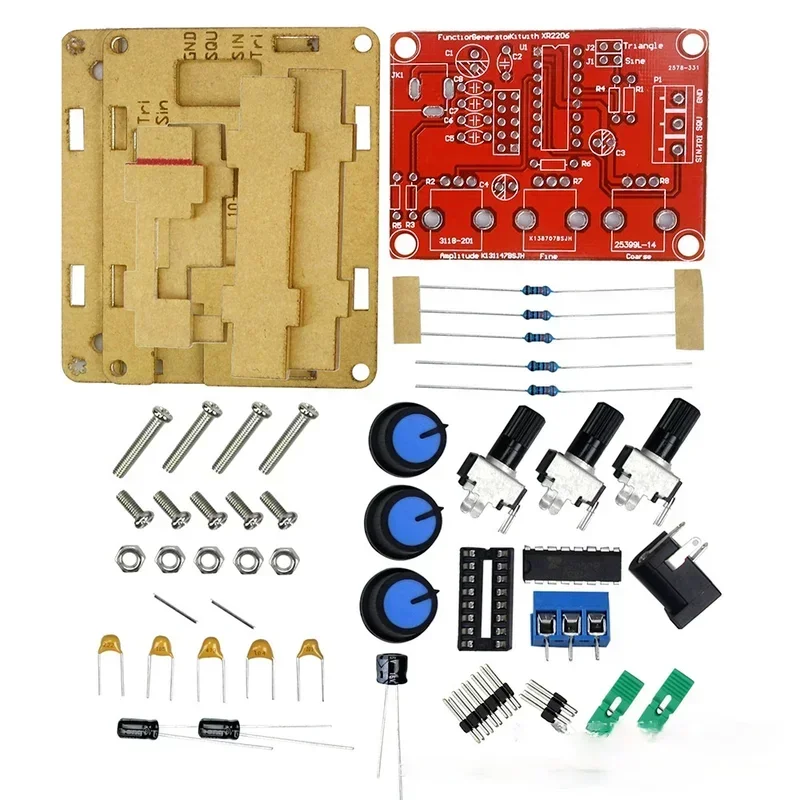

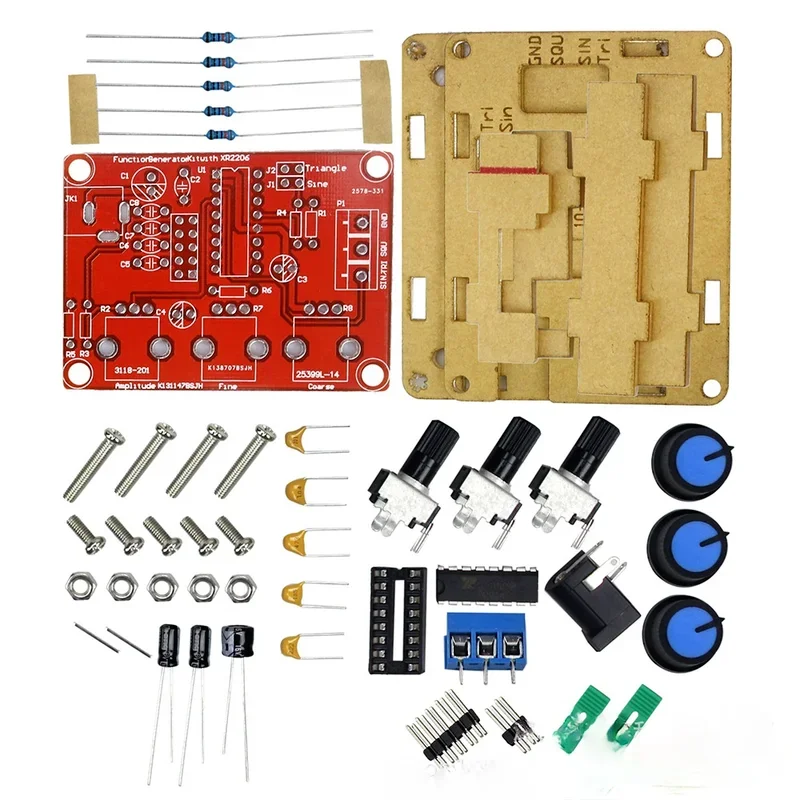

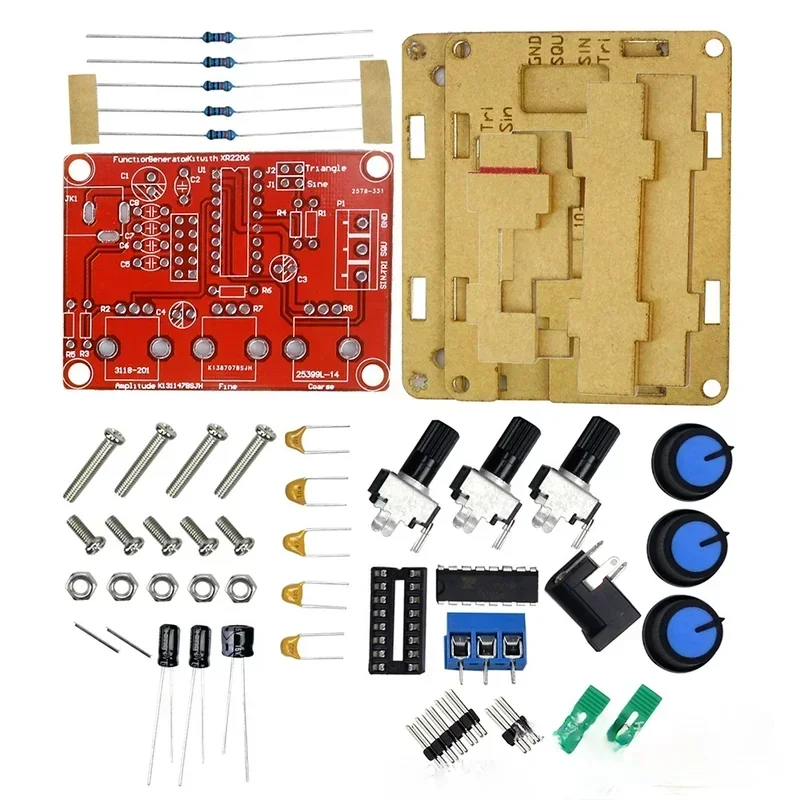

• Todos los componentes en línea, pequeña cantidad de componentes, fáciles de instalar y depurar.

Parámetros: Especificaciones técnicas:

Voltaje de alimentación: entrada de 9-12 V CC
Forma de onda: cuadrada, sinusoidal y triángulo
Impedancia: 600 ohmios + 10%
Frecuencia: 1hz-1mhz
Onda sinusoidal
Amplitud: 0-3 V a entrada de 9 V CC
Distorsión: menos del 1% (1kHz)
Planitud: + extensión de 0,05 dB 1 Hz
Fang Bo
Amplitud: 8v (sin carga) a entrada de 9V DC
Tiempo de subida: menos de 50 ns (1 kHz)
Tiempo de caída: menos de 30 ns (1 kHz)
Simetría: menos del 5% (1kHz)
Onda triangular
Amplitud: 0-3 V a entrada de 9 V CC
Linealidad: menos del 1% (hasta 100kHz) 10ma
