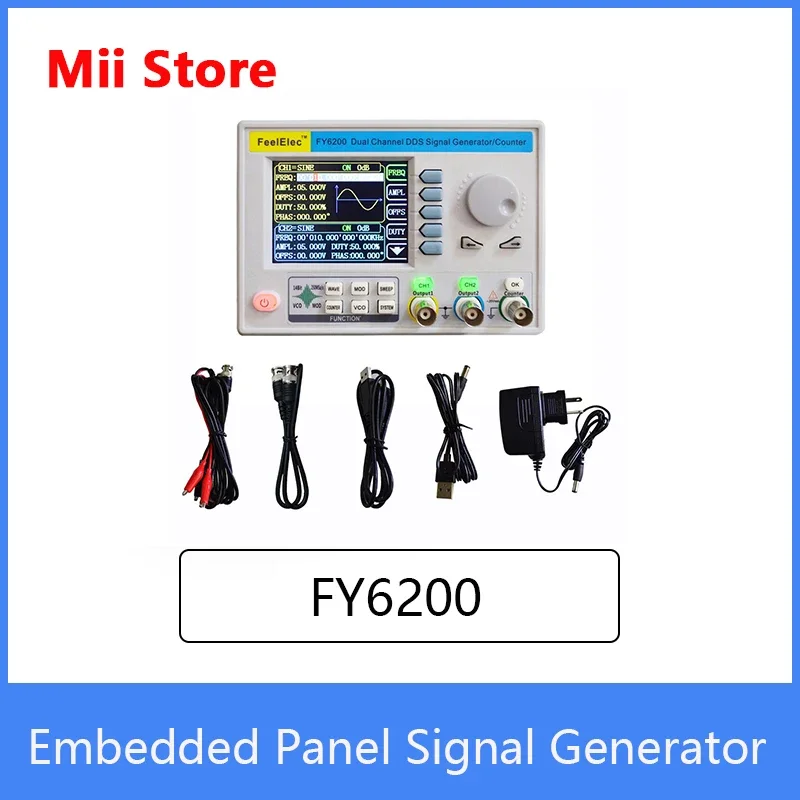

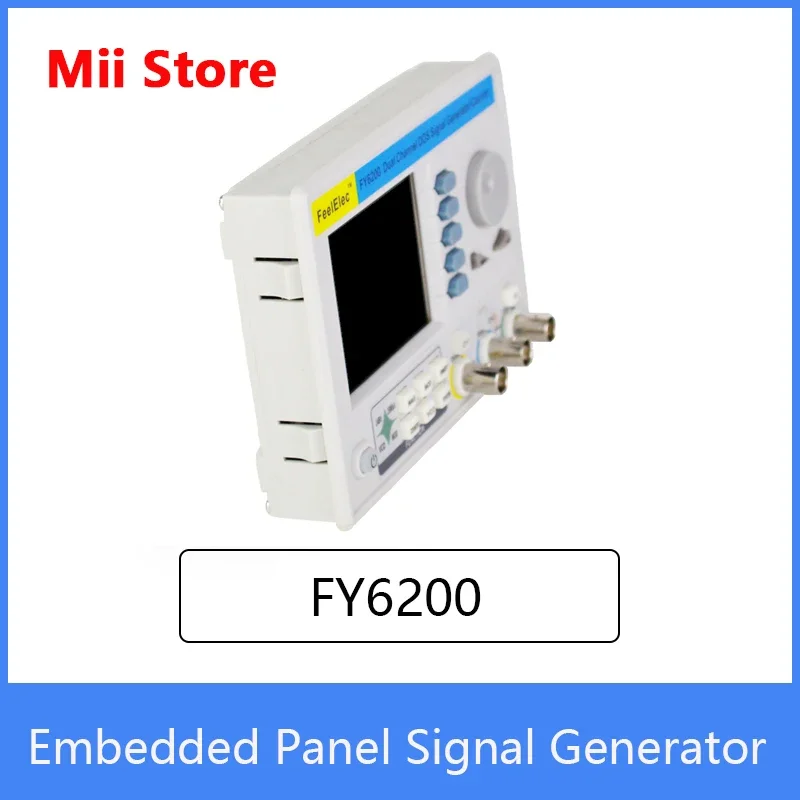

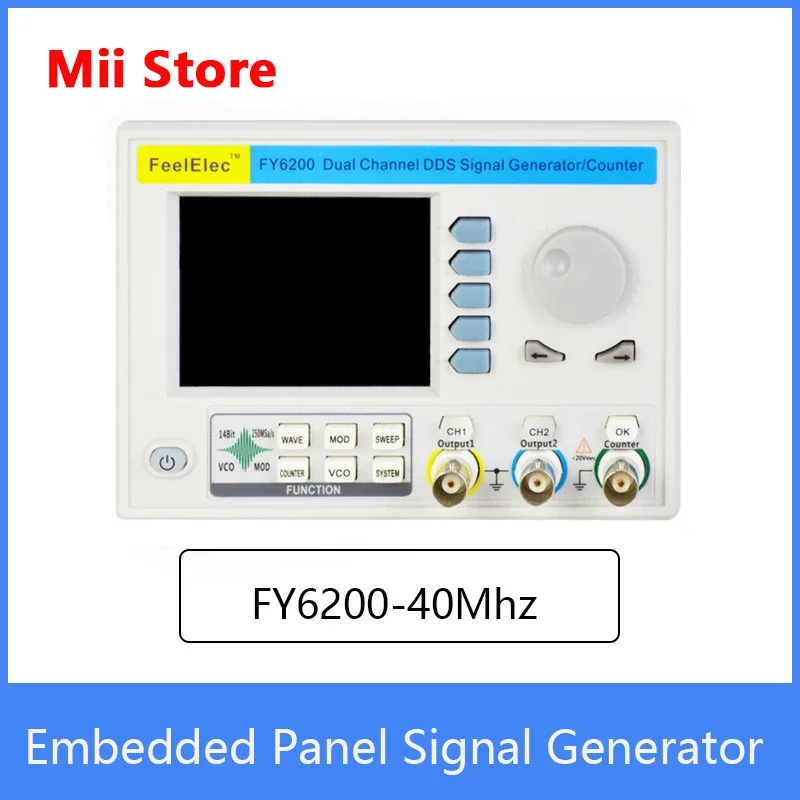

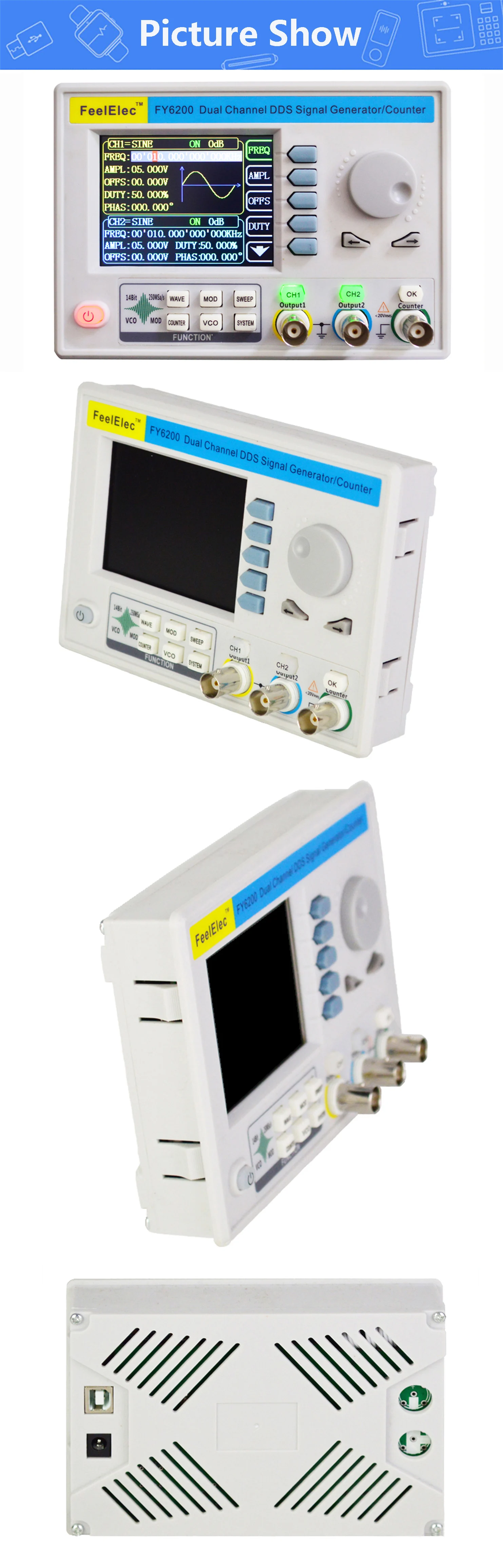

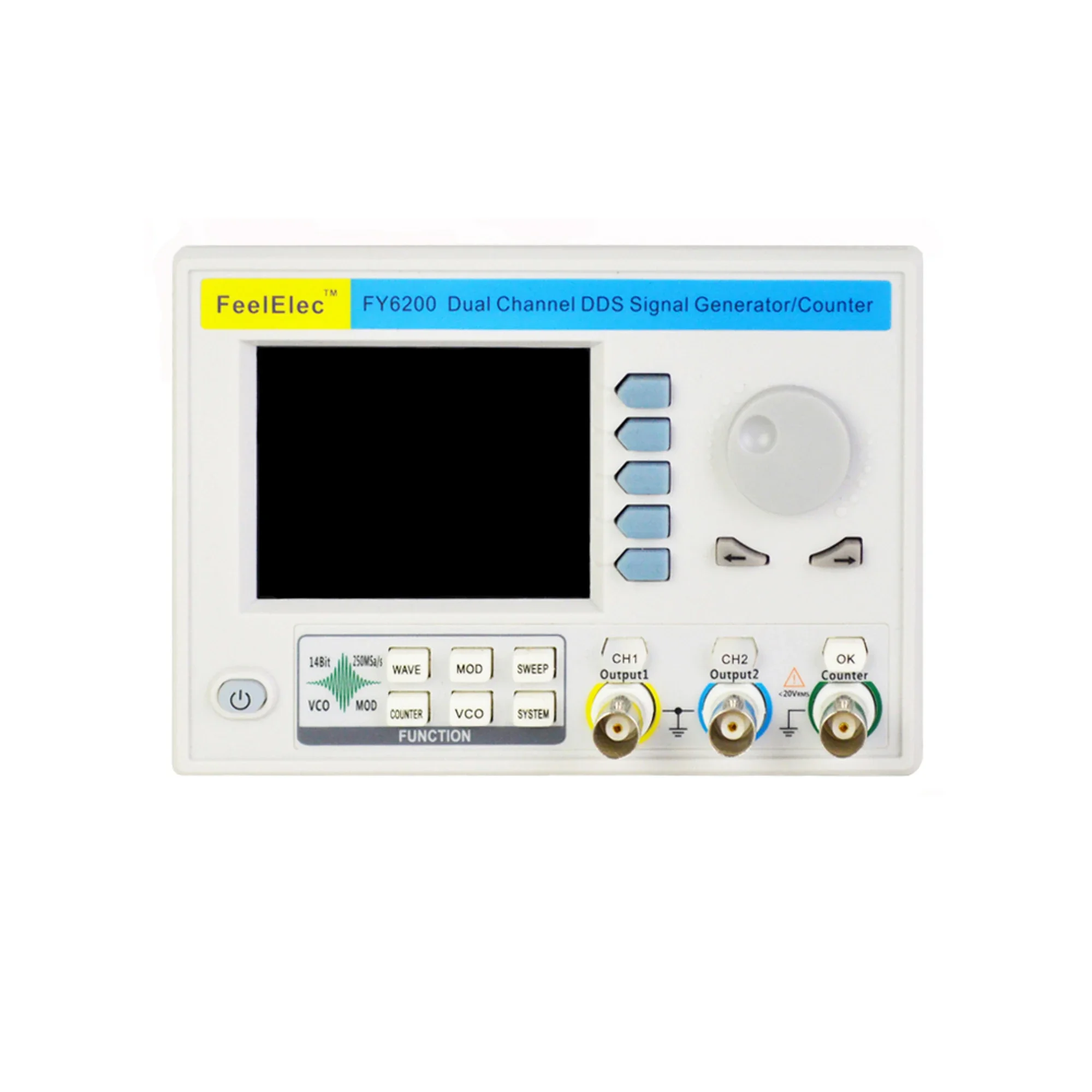

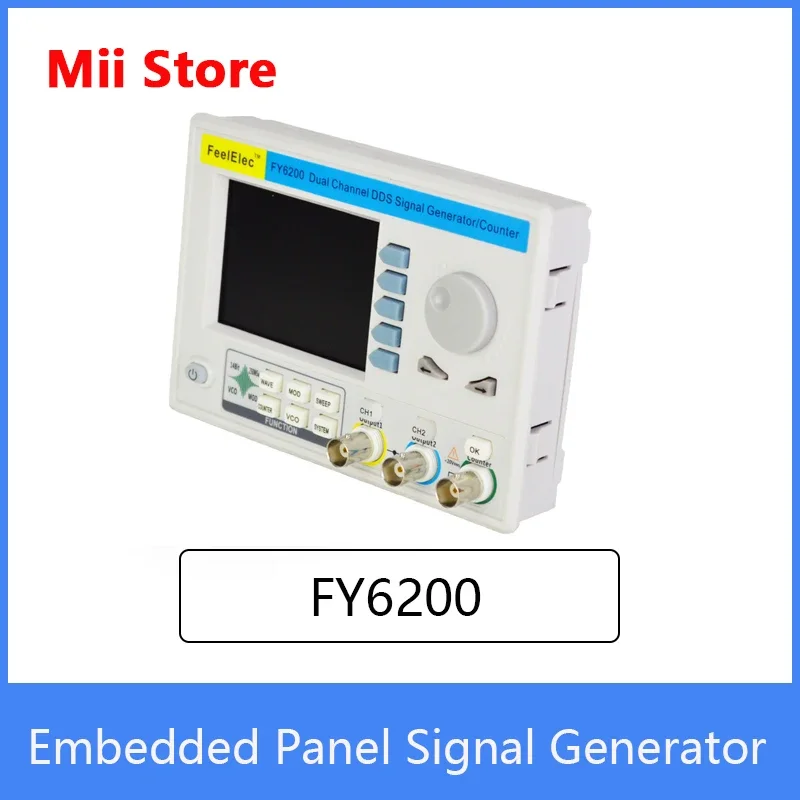

Descripción
Características de frecuencia
Número de producto
FY6200-20M
FY6200-30M
FY6200-50M
FY6200-60M
Onda sinusoidal
0~20MHz
0~30MHz
0~50MHz
0~60MHz
Onda cuadrada
0~15MHz
0~20MHz
0~25MHz
0~25MHz
Onda triangular
0~10MHz
0~10MHz
0~10MHz
0~10MHz
Onda de pulso
0~10MHz
0~10MHz
0~10MHz
0~10MHz
Onda arbitraria
0~10MHz
0~10MHz
0~10MHz
0~10MHz
Onda digital TTL/CMOS
0~10MHz
0~20MHz
0~20MHz
0~20MHz
Ancho mínimo de pulso
20 ns (el ancho mínimo ajustable de todo tipo de ondas de pulso puede alcanzar los 20 ns)
Min.Resolución en todo el rango de frecuencia.
1μHz (La resolución mínima de toda la banda de frecuencia puede alcanzar 1uhz, para garantizar la precisión del ajuste del instrumento en alta frecuencia.Por ejemplo, el instrumento puede emitir una señal de alta precisión de 10.000000000001MHz).
Precisión de frecuencia
±20 ppm
Estabilidad de frecuencia
±1ppm/3 horas
Característica de la forma de onda
Catálogo de formas de onda
Onda sinusoidal, onda cuadrada (ciclo de trabajo ajustable), onda de pulso (el ancho del pulso y el tiempo de ciclo se pueden configurar con precisión), onda triangular, onda de diente de sierra ascendente, onda de diente de sierra descendente, onda CMOS, nivel de CC, media onda, onda completa, onda de escalera positiva, onda antiescalera, ascenso exponencial, caída exponencial, onda de pulso de Lorentz, onda de módulo de ruido múltiple, onda de ruido irregular, onda de crecimiento de ECG, onda estrecha de pulso
Almacenamiento no volátil (64)
Se pueden almacenar 64 formas de onda arbitrarias definidas por el usuario
Longitud de la forma de onda
8192 puntos (8K puntos) * 14 bits
Tasa de muestreo
250 MSa/s
Resolución vertical
14 bits
Onda sinusoidal
Sistema de supresión armónica
≥50dBc( 1MHz);≥45dBc(1MHz~20MHz);
Distorsión armónica total
0,5% (20 Hz ~ 20 kHz, 0 dBm)
Onda cuadrada y de pulso
Tiempo de subida y bajada
≤7ns(VPP 5V)
exceso de disparo
≤5%
Rango de ajuste del ciclo de trabajo
0,01%~99,99% (Resolución 0,01%)
Onda de diente de sierra
linealidad
≥98% (0,01 Hz ~ 10 kHz)
Características de salida
Amplitud (VPP)
Frecuencia≤10MHz
10MHz Frecuencia≤20MHz
Frecuencia 20MHz
1mVpp~20Vpp
1mVpp~10Vpp,
1mVpp ~ 5Vpp
Resolución de amplitud
1 mV
Estabilidad de amplitud
±0,5%/5 horas
Planitud de amplitud
±5%( 10MHz);±10%( 10MHz);
Salida de forma de onda
Impedancia de salida
50Ω±10% (típico)
Protección
Todos los terminales de salida de señal pueden funcionar durante más de 60 segundos bajo condición de cortocircuito de carga.
Compensación de CC
Rango de compensación
Frecuencia≤20MHz:±10V; Frecuencia 20MHz: ±2.5V
Resolución de compensación
1mV (mínimo)
Característica de fase
Rango ajustable
0~359.99°
Resolución mínima
0.01°
Salida TTL
Amplitud del nivel TTL
3Vpp
Coeficiente de salida de ventilador
8 Carga TTL
Tiempo de subida/caída
≤10ns
Salida CMOS
Nivel eléctrico bajo
0,3 V
Alto nivel eléctrico
1V ~ 10V
Tiempo de subida/caída
≤18ns
Función de medición externa
Función
Puede medir frecuencia, período, ancho de pulso positivo, ancho de pulso negativo y ciclo de trabajo de señal externa.
Rango de voltaje de la señal de entrada
2Vpp~20Vpp
Función del medidor de frecuencia
Rango de medición de frecuencia
0,01 Hz ~ 100 MHz
precisión de la medición
Tiempo de puerta 1s, 10s, 100s regulación de tres velocidades
Función de contador
Rango de conteo
0-4294967295
modo de conteo
Manual
Medición de ancho de pulso
Resolución de 10 ns, máxima medible 20S
Medición del ciclo
Resolución de 10 ns, máxima medible 20S
Función de barrido
Forma de onda portadora
Onda sinusoidal, onda cuadrada, onda de diente de sierra, onda arbitraria (excluyendo voltaje CC)
Tipo de barrido
Barrido lineal, barrido logarítmico
Dirección de barrido
Avance, retroceso, ida y vuelta
Objeto de barrido
Frecuencia, amplitud, compensación, ciclo de trabajo
Tiempo de barrido
0,01S~999,99S/paso
Rango de configuración
Configuración arbitraria del punto de inicio y del punto final
Rango de barrido
Determinado por el valor de configuración de parámetros de barrido
Función VCO
Nota: VCO (salida de control de voltaje)
Rango de señal de modulación a entrada
0 ~ 5V
Rango de frecuencia de la señal VCO
0-1000 Hz
Objeto de control VCO
Frecuencia controlada por voltaje (VCF) Rango de control de voltaje (VCA) Relación de trabajo controlada por voltaje de polarización controlado por voltaje
Característica VCO
La modulación de amplitud (AM) o la modulación de frecuencia (FM) se pueden realizar mediante una señal analógica externa.
Función de modulación
Tipo de modulación
AM, FM, PM, ASK, FSK, PSK
Forma de onda portadora
Onda sinusoidal, onda cuadrada, onda triangular, onda de diente de sierra, onda arbitraria (excepto voltaje CC)
AM
Fuente
Interno (CH2)/Externo (Contador)
Forma de onda de modulación
Onda sinusoidal, onda cuadrada, onda triangular, onda de diente de sierra, onda arbitraria
Profundidad de modulación
0% a 100%
Frecuencia de modulación
Interno: 1μHz~1MHz; Externo: 1μHz~2KHz;
FM
Fuente
Interno (CH2)/Externo (Contador)
Forma de onda de modulación
Onda sinusoidal, onda cuadrada, onda triangular, onda de diente de sierra, onda arbitraria
Frecuencia de modulación
Interno: 1μHz~1MHz; Externo: 1μHz~2KHz;
PM
Fuente
Interno (CH2)/Externo (Contador)
Forma de onda de modulación
Onda sinusoidal, onda cuadrada, onda triangular, onda de diente de sierra, onda arbitraria
Rango de cambio de fase
0°~360°
Frecuencia de modulación
Interno: 1μHz~1MHz; Externo: 1μHz~2KHz;
VENCIA
Fuente
Manual interno (CH2)
Forma de onda de modulación
50% de onda cuadrada del ciclo de trabajo
Frecuencia de manipulación
1 μHz ~ 10 MHz
FSK
Fuente
Manual interno (CH2)
Forma de onda de modulación
50% de onda cuadrada del ciclo de trabajo
Frecuencia de manipulación
1 μHz ~ 10 MHz
PSK
Fuente
Manual interno (CH2)
Forma de onda de modulación
50% de onda cuadrada del ciclo de trabajo
Frecuencia de manipulación
1 μHz ~ 10 MHz
Función de ráfaga
Forma de onda portadora
Onda sinusoidal, onda cuadrada, onda triangular, onda de diente de sierra, onda arbitraria (excepto voltaje CC)
Conteo de pulsos
1-1048575
Modo ráfaga
Ráfaga manual, ráfaga interna (CH2), ráfaga externa (contador)
Especificaciones generales
Pantalla
Tipo de pantalla
Pantalla LCD en color TFT de 3,2 pulgadas
Almacenamiento y carga
Cantidad
20 juegos
Localización
01 a 20 (Encendido de forma predeterminada para ingresar 01 parámetros de ubicación de almacenamiento)

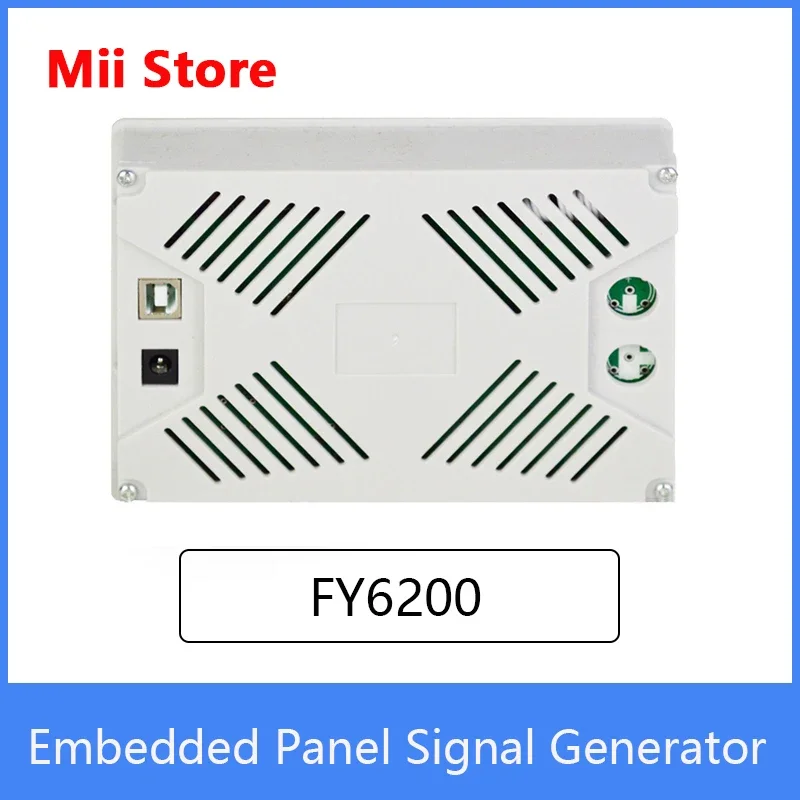

Conector
Modo de interfaz
Interfaz USB a serie
Tasa de comunicación
115200 bps
Protocolo de comunicación
Usando la línea de comando, el acuerdo está abierto
Fuente de alimentación
Rango de voltaje
CA 100 V ~ 240 V
Técnica de fabricación
Tecnología de montaje en superficie, circuito integrado a gran escala, alta confiabilidad y larga vida útil
Tono de advertencia
Los usuarios pueden activarse o desactivarse a través de la configuración del programa
Características operativas
Todos los botones se operan y la perilla se ajusta continuamente.
Condición del medio ambiente
Temperatura: 0~40℃ Humedad: 80%
Tamaño
150 mm (largo) × 105 mm (ancho) × 30 mm (alto)
Peso
Accesorio Mainframe (350 g) (200 g)
