Color
Descripción
[NOTA]
NOincluirFrambuesa PiyBaterías!!!

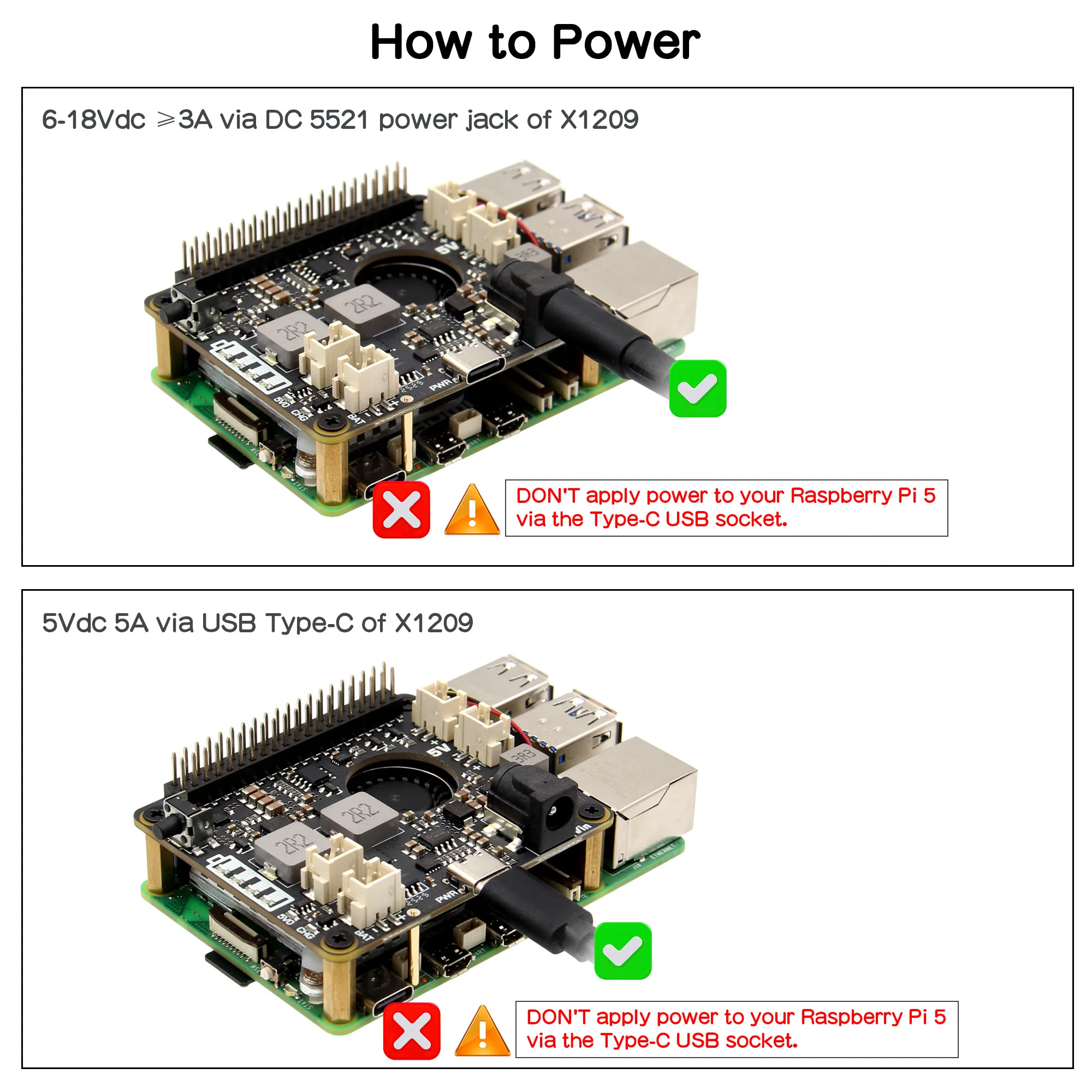

No haceraplica energía a tu Raspberry Pi 5 a través de la toma USB tipo C.
La batería requiere:Batería de litio de 3,7 V

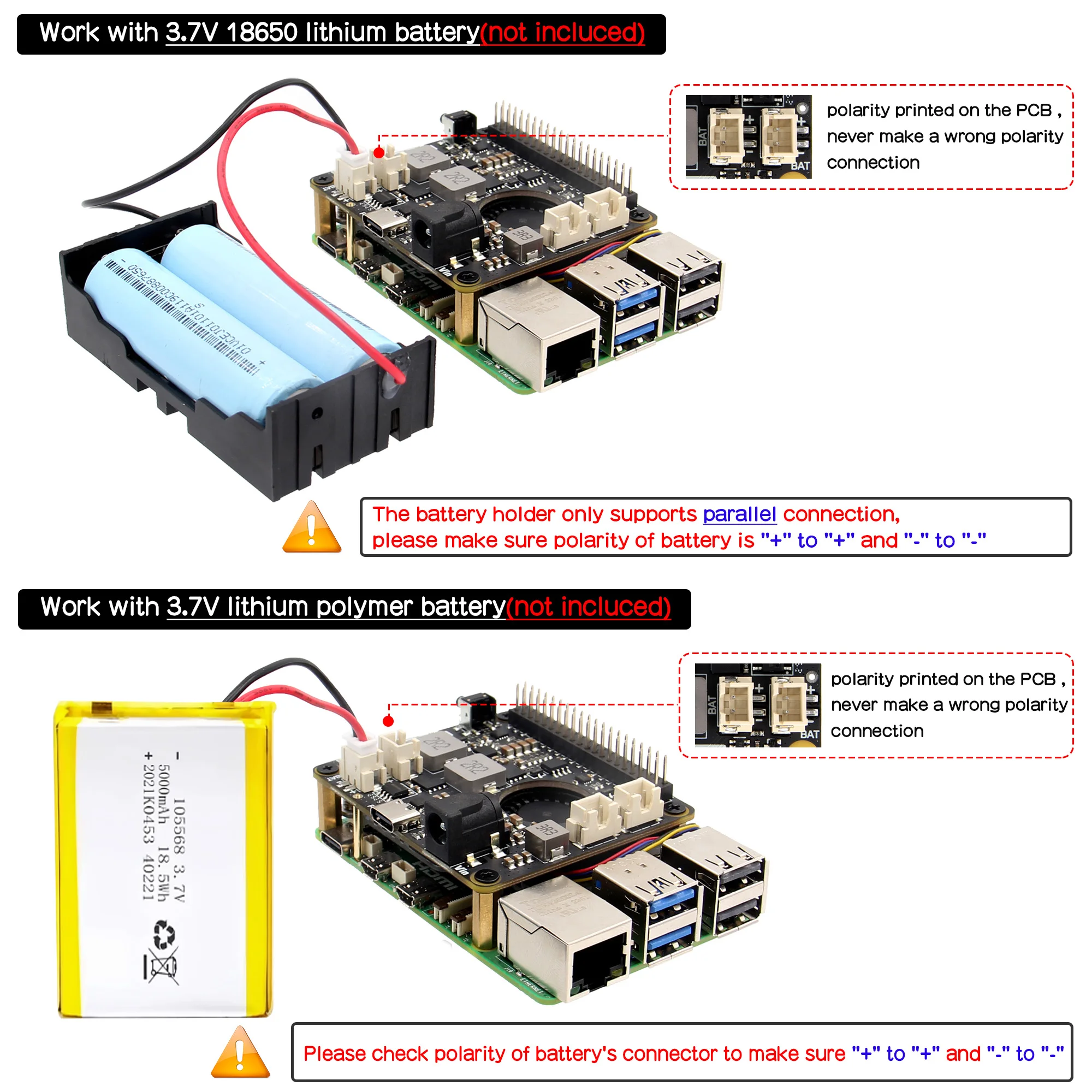

IMPORTANTE!!SóloparaleloSe admite la conexión, verifique la polaridad del conector de la batería paraasegúrese de "+" a "+" y "-" a "-".
[Instrucciones de seguridad y advertencias]
La corriente de carga se establece en 2,3-3,2 A y el voltaje de corte de carga es de 4,23 V.Antes de conectar la batería a la placa UPS, confirme cuidadosamente la corriente y el voltaje máximos de carga, exceder el límite superior de la especificación de carga que la batería puede soportar no solo causará reacciones adversas, sino que también puede causar daños irreversibles.
Es imprescindible leer y comprender estas instrucciones y advertencias de seguridad antes de cargar las baterías.
Las baterías de polímero de litio y de iones de litio son volátiles.No leer y seguir las instrucciones a continuación puede provocar incendios, lesiones personales y daños a la propiedad si se carga o se usa incorrectamente.
Nunca haga una conexión de polaridad incorrecta al cargar o descargar paquetes de baterías.Verifique siempre la polaridad del conector de la batería para asegurarse de que"+" está conectado a "+" y "-" está conectado a "-".
No mezcle ni utilice baterías viejas con baterías nuevas o baterías con diferentes marcas.
Las baterías de litio tienen un ciclo de vida limitado.Reemplace las baterías viejas por otras nuevas cuando alcancen su vida útil o cuando tenga dos años, lo que ocurra primero.
Al cargar la batería, coloque la batería en un recipiente ignífugo.No deje el escudo del UPS sobre material de madera o alfombra desatendida.
Mantenga el escudo del UPS alejado de los niños para garantizar su seguridad.
[Manual]
https://wiki.geekworm.com/X1209

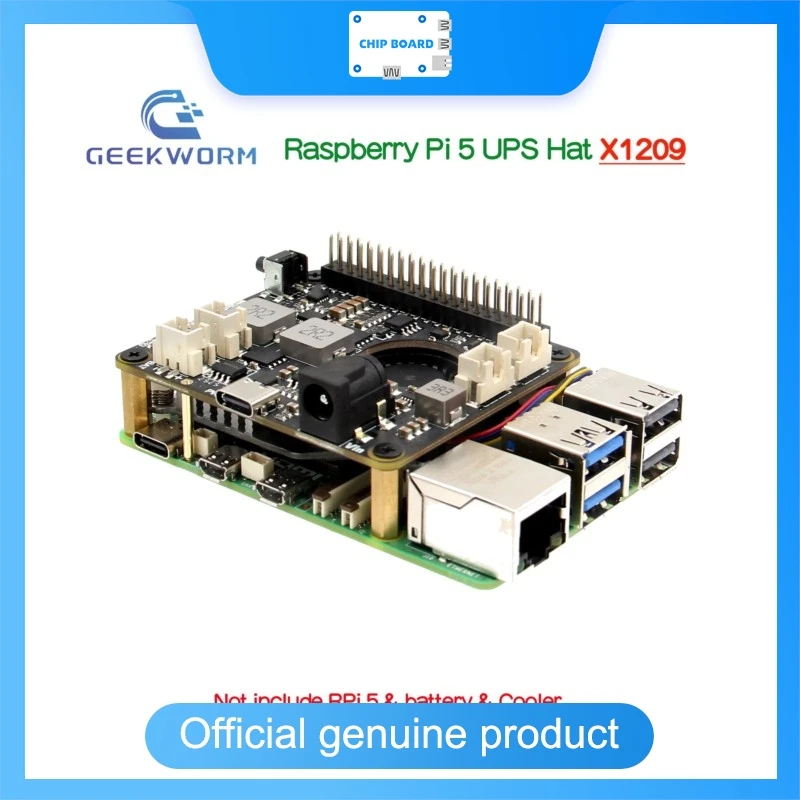

[Descripción general]
El X1209 es una placa de expansión UPS dedicada para Raspberry Pi, que ofrece energía de respaldo confiable de 5,1 V/6000 mA para garantizar un funcionamiento ininterrumpido.Está diseñado para admitir configuraciones exigentes, incluidas aquellas que ejecutan aplicaciones intensivas o múltiples periféricos.
Su avanzado sistema de administración de energía monitorea de forma inteligente el estado de Raspberry Pi, cortando automáticamente la energía después del apagado para optimizar la duración de la batería con un consumo de espera ultrabajo.La placa también cuenta con conmutación de energía perfecta durante cortes o fallas del adaptador, y admite funciones convenientes como encendido automático y detección de pérdida de energía de CA.
Además, el X1209 ofrece una carga rápida de hasta 2100 mA para un reabastecimiento rápido de la batería y se integra perfectamente con productos de almacenamiento compatibles para una copia de seguridad confiable de datos durante la pérdida de energía.Esta combinación de funciones mejora la confiabilidad del sistema, protege datos valiosos y garantiza un funcionamiento continuo para los usuarios de Raspberry Pi.

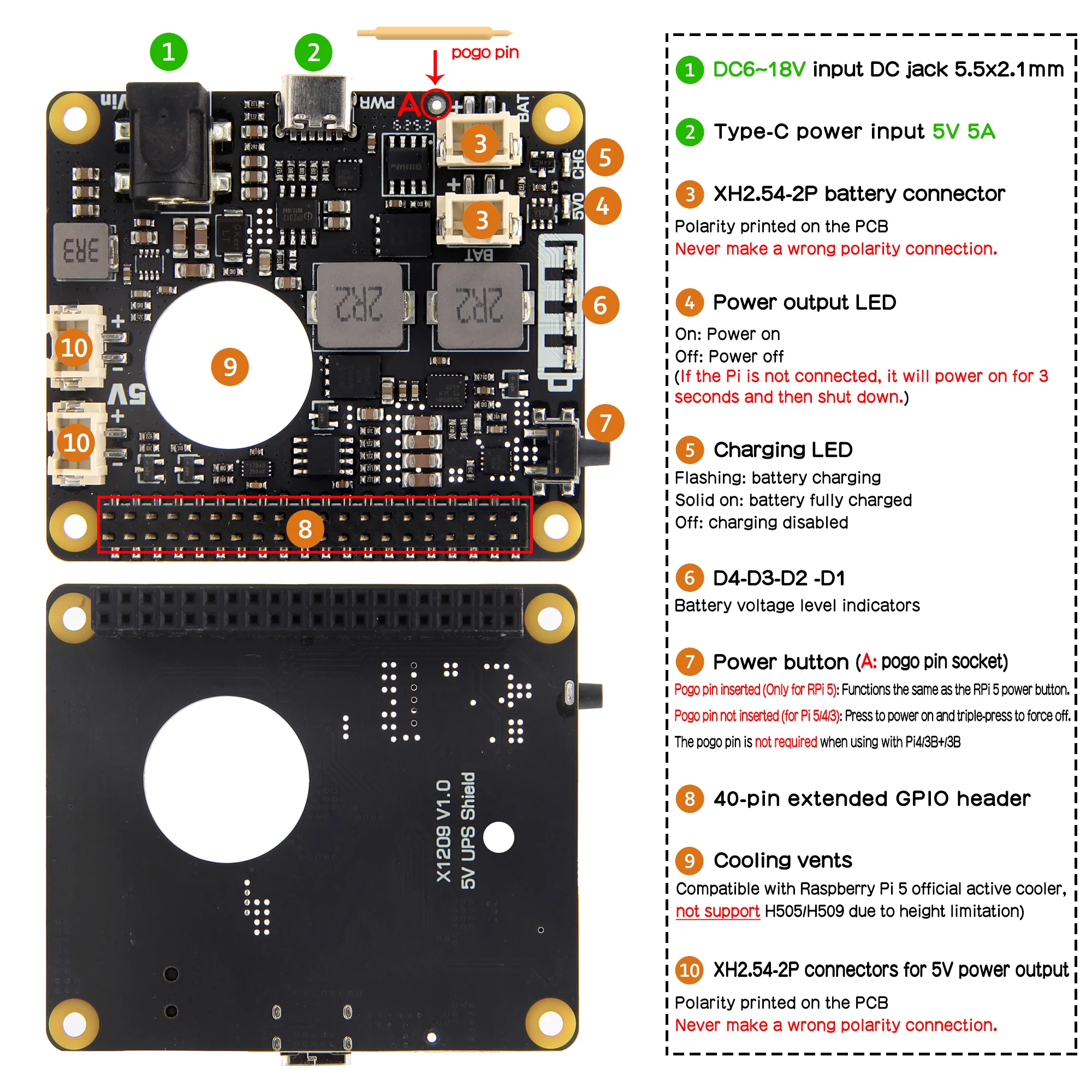

[Características]
Salida UPS
Diseñado para un funcionamiento continuo de larga duración (la duración depende del tipo de batería y de las aplicaciones)
Admite una salida de corriente máxima de 5,1 V 6000 mA, adecuada para la mayoría de las aplicaciones Raspberry Pi
MOSFET de potencia avanzado integrado con un equivalente a 7 mΩ RDS(ON) para minimizar la pérdida de energía
Alimente el Pi directamente a través del conector de 40 pines, eliminando la necesidad de cables y soldaduras.
Equipado con conectores XH2.54 para salida de potencia de 5V
Carga de batería
Admite carga rápida de batería con una capacidad de 2100 mA
El control de carga de la batería se puede gestionar mediante GPIO
Proporciona protección contra sobrecorriente y sobretensión de la batería.
Protección incorporada contra conexión inversa de las celdas de la batería.
Los sistemas de manómetro de combustible de Maxim integrados para leer el voltaje y el porcentaje de la batería a través de i2c
Los LED integrados indican niveles de carga y descarga de la batería del 25%, 50%, 75% y 100%
Cuenta con dos conectores de batería XH2.54
Entrada de energía
Convertidor DC-DC reductor de alta eficiencia integrado
Amplio rango de entrada operativa de 6 V a 18 V
Proporciona una corriente de salida de hasta 6 A, lo que permite una carga rápida de 2,1 A mientras alimenta el sistema.
Permite la entrada de energía desde varias fuentes, como un automóvil, un panel de soldadura y más.
Tamaño del conector de entrada de alimentación común de 5,5x2,1 mm
Compatible con fuente de alimentación Raspberry Pi USB-C
Gestión de energía mejorada
Cambio de energía continuo entre la energía de respaldo y el adaptador de corriente
El pulsador integrado realiza las mismas acciones que el botón de encendido del Pi (solo Pi 5)
Corta automáticamente la energía cuando el Pi se apaga
El LED integrado indica el estado de energía y la detección de Pi
Detección de pérdida de energía de CA y falla del adaptador de corriente a través de GPIO
Encendido automático cuando se aplica o se restaura la energía.
Apagado automático seguro cuando el voltaje de la batería es bajo (programable)
Consumo de energía en espera ultrabajo para maximizar la duración de la batería
Gestión avanzada del rumbo de energía del sistema para minimizar la carga y descarga frecuentes de las baterías
Accesorios compatibles
Escudo NVMe único X1002 para Pi5
Escudo NVMe dual X1005 para Pi5
Escudo SSD X1006 PCIe a SATA 2.5 HDD+M.2 para Pi 5
X1007 PCIe a doble blindaje SATA 2.5 HDD/SSD para Pi 5
Escudo X1100 USB3 a SATA 2.5 HDD/SSD para Pi 5
Otras placas complementarias están unidas en la parte inferior de Raspberry Pi.
[Lista de embalaje]

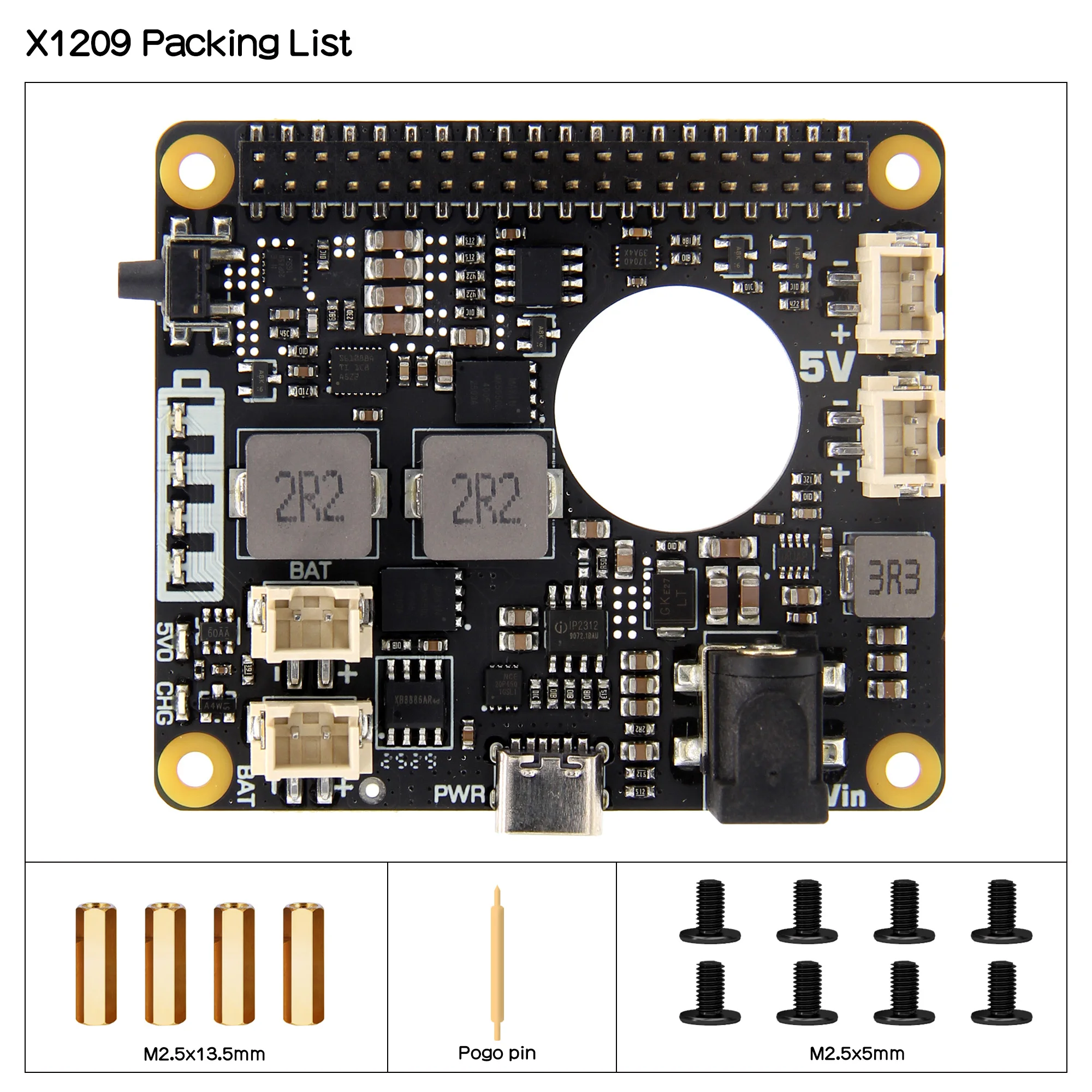

Paquete 1:

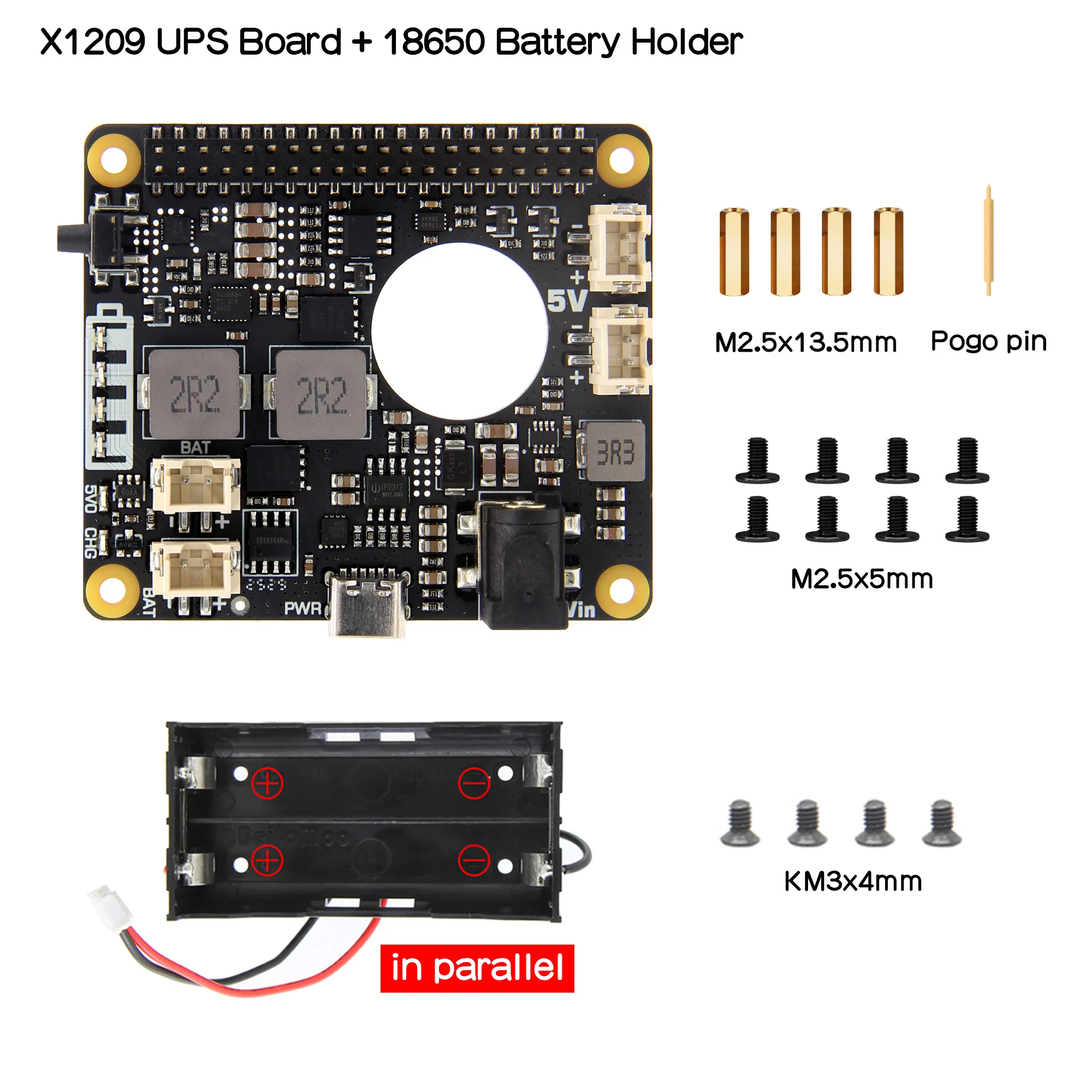

1 placa UPS X1209 V1.0
4 espaciadores M2.5 F/F 13,5 mm.
8 tornillos M2.5x5mm

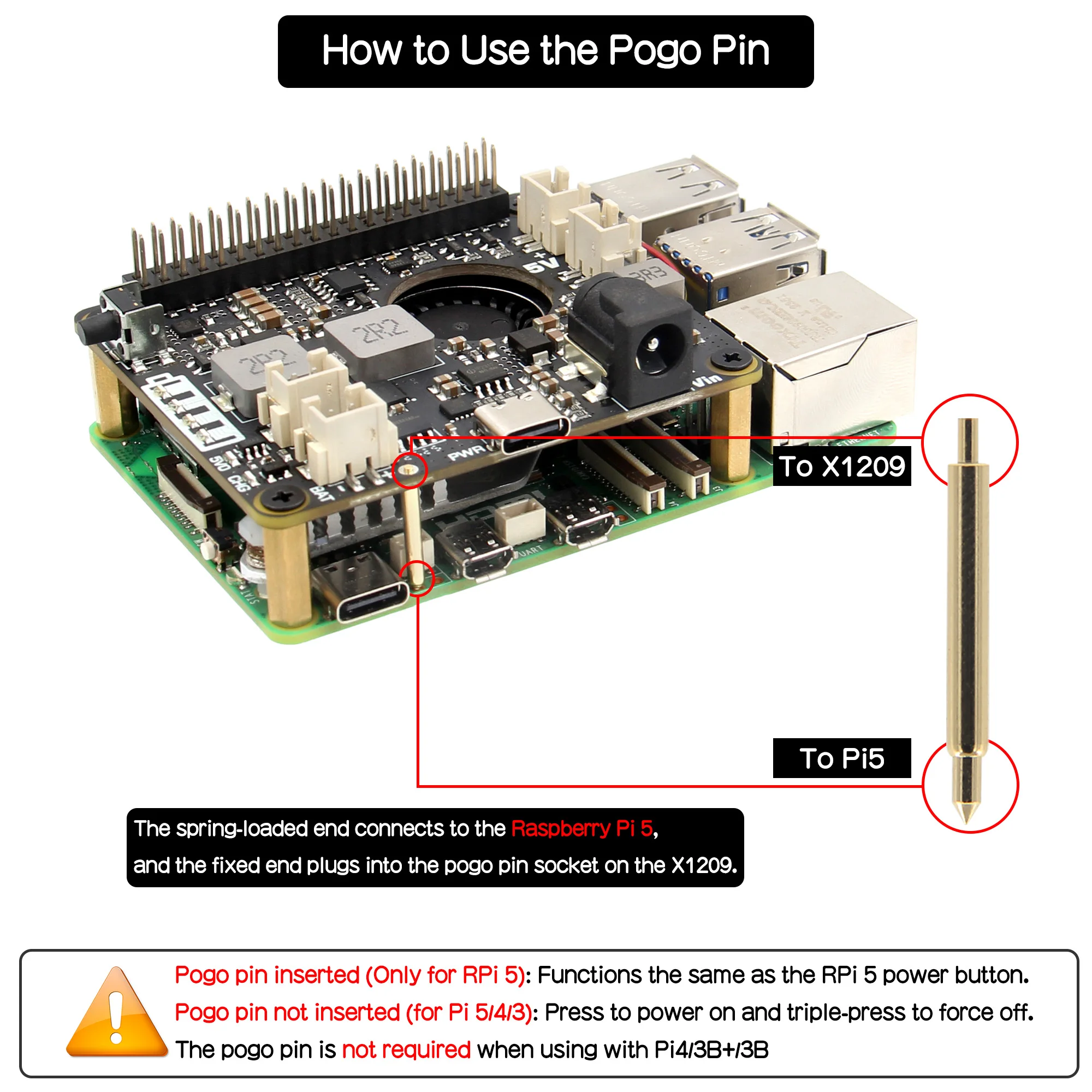

1 x pin Pogo x1 (para uso solo con Pi 5)
Paquete 2:
